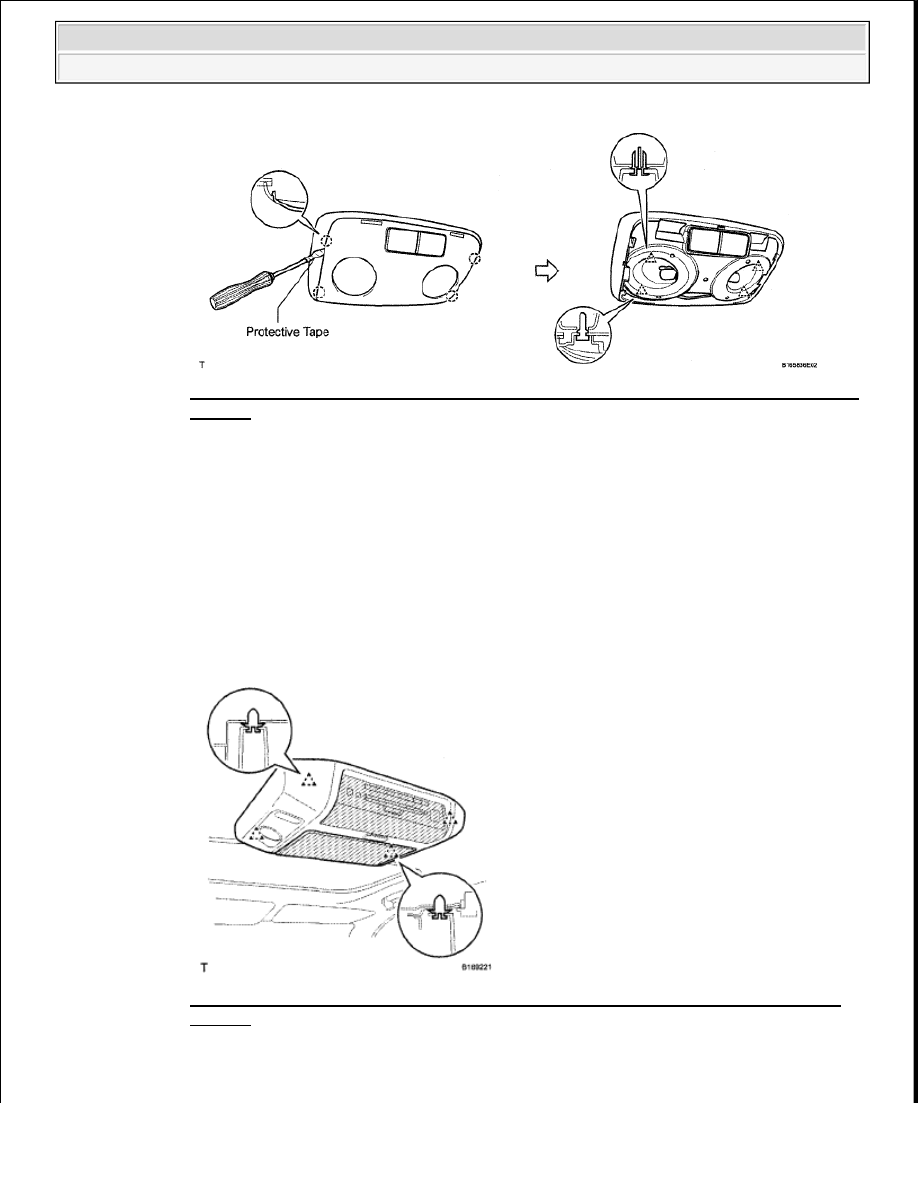

Fig. 96: Identifying Room Light Lens, Claws And Clips (W/O Rear Seat Entertainment
System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Rear Seat Entertainment System:

Remove the room light.

1. Detach the 4 clips.

2. Disconnect the connectors and then remove the room light.

Fig. 97: Identifying Room Light Lens, Claws And Clips (W/Rear Seat Entertainment
System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36. REMOVE VISOR BRACKET COVER LH

NOTE:

When removing the room light, be careful not to damage the
shaded areas in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































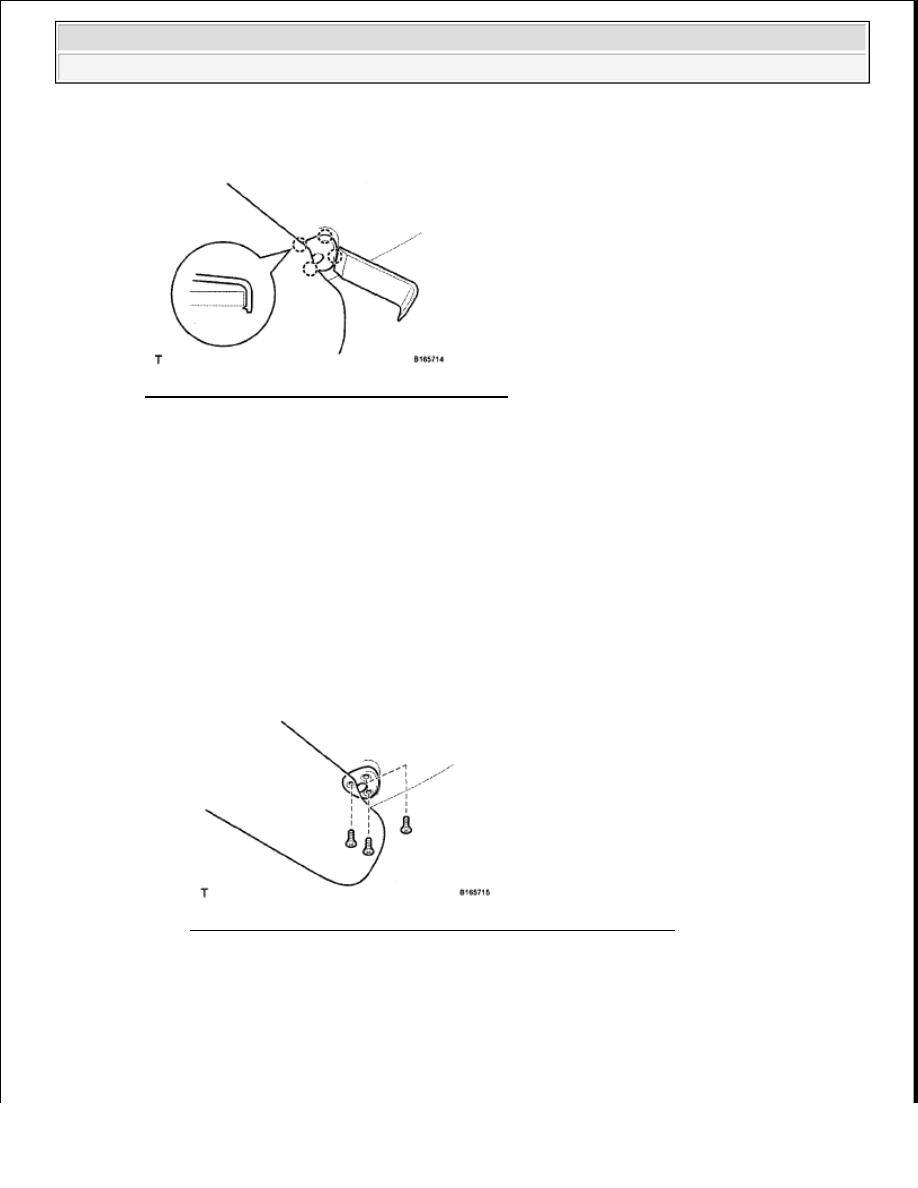

a. Using a moulding remover, detach the 4 claws and remove the visor bracket cover.

Fig. 98: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37. REMOVE VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

38. REMOVE VISOR ASSEMBLY LH

a. w/o Illumination:

Remove the visor.

1. Remove the 3 screws and visor.

Fig. 99: Identifying Visor Assembly Screws (W/O Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Illumination:

Remove the visor.

1. Remove the 4 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































2. Disconnect the connector and then remove the visor.

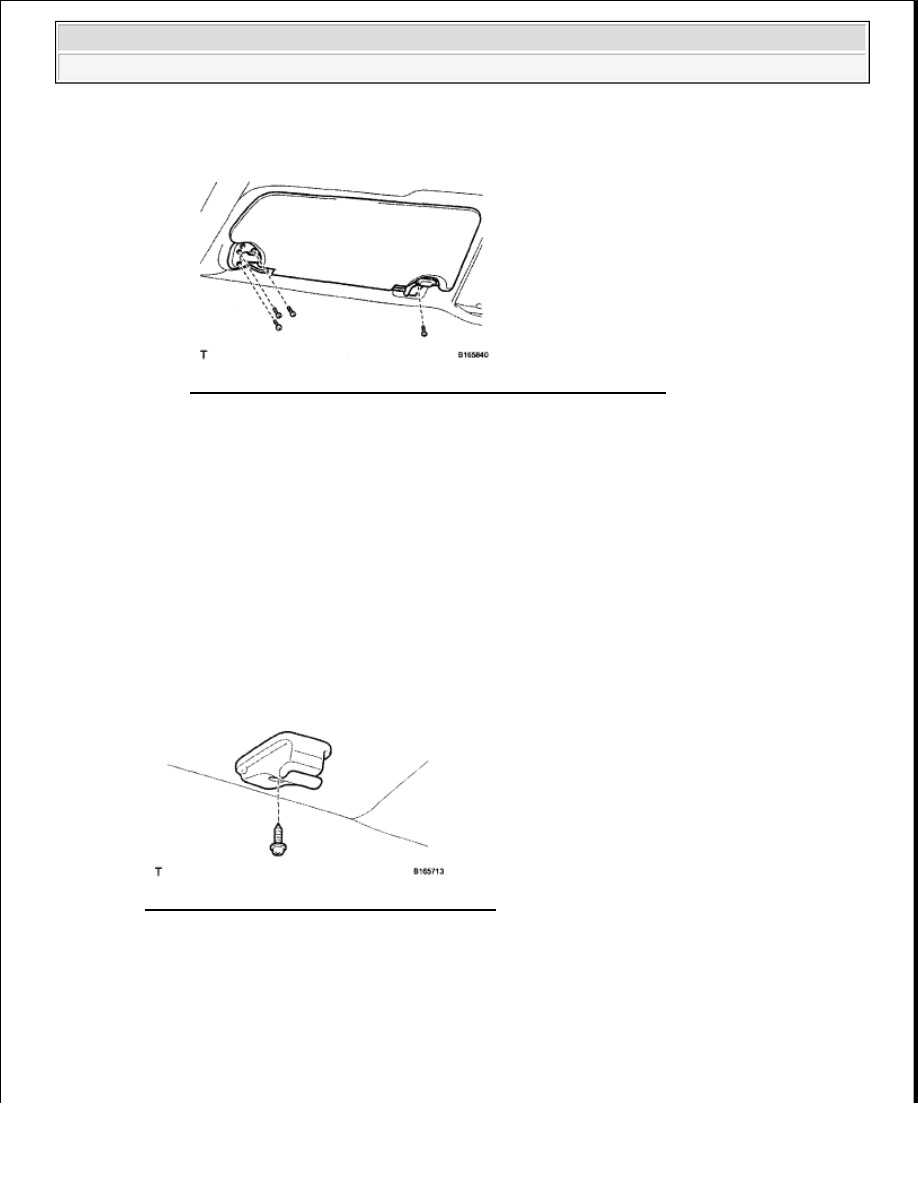

Fig. 100: Identifying Visor Assembly Screws (W/Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

39. REMOVE VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

40. REMOVE VISOR HOLDER (w/o Illumination)

HINT:

Use the same procedure to remove the visor holder on the other side.

a. Remove the screw and visor holder.

Fig. 101: Identifying Screw And Visor Holder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

41. REMOVE ASSIST GRIP SUB-ASSEMBLY

HINT:

Use the same procedure for the other 2 assist grips.

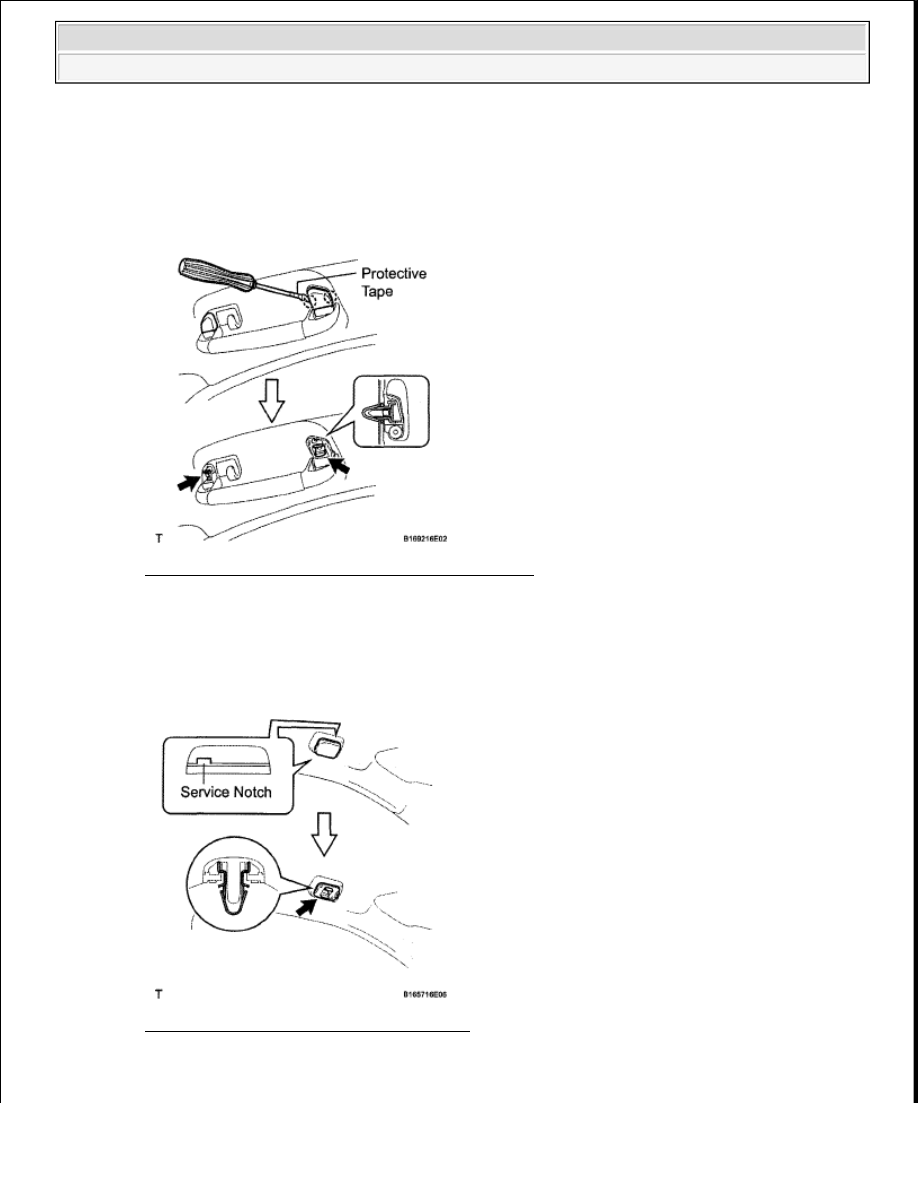

a. Using a screwdriver, detach the 4 claws and remove the 2 assist grip covers.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































HINT:

Tape the screwdriver tip before use.

b. Detach the 2 clips and remove the assist grip.

Fig. 102: Detaching Clips And Remove Assist Grip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

42. REMOVE ASSIST GRIP PLUG

a. Insert a screwdriver into the service notch and break off the cap.

b. Detach the clip and remove the assist grip plug.

Fig. 103: Identifying Assist Grip Plug Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

43. REMOVE ROOF HEADLINING ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra
