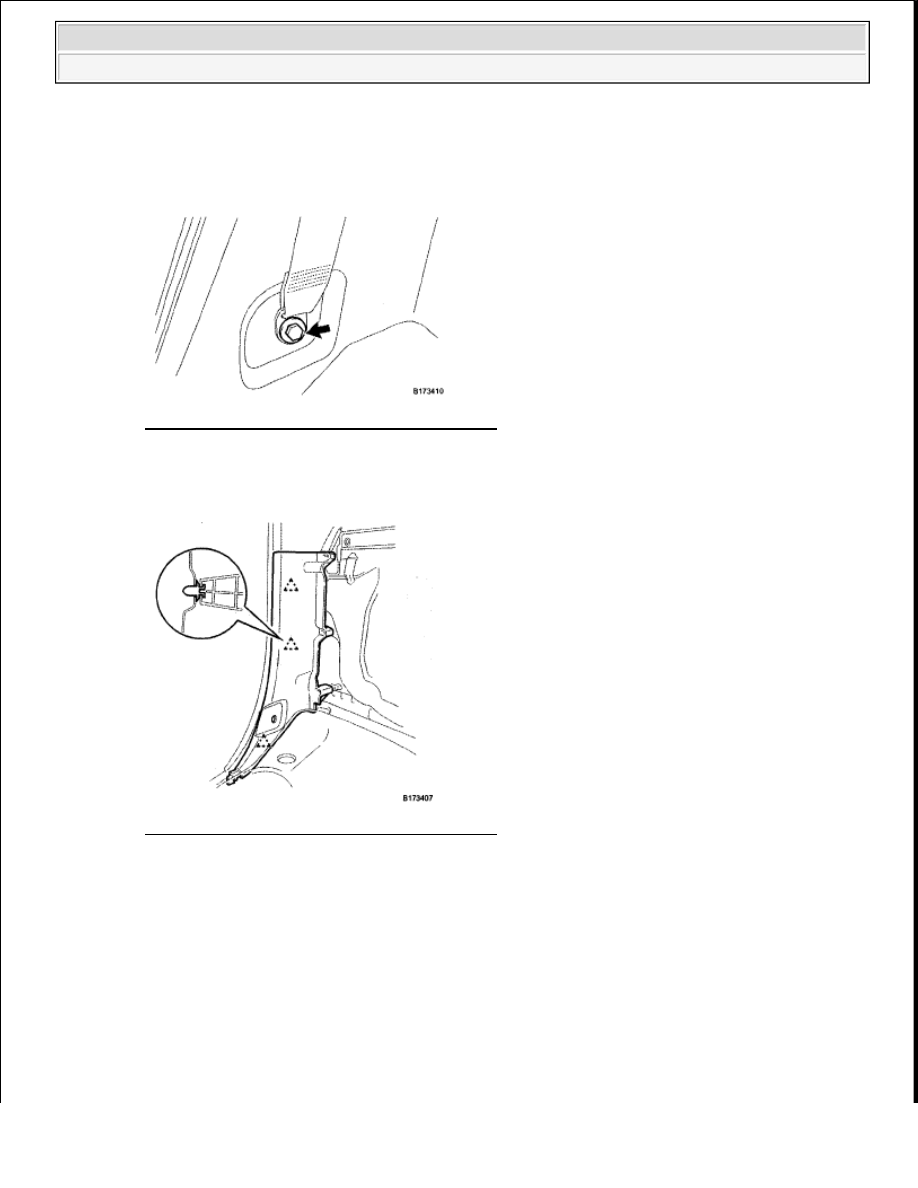

Fig. 88: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 4 clips and remove the quarter trim panel.

Fig. 89: Locating Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

a. Detach the 2 claws and remove the cover.

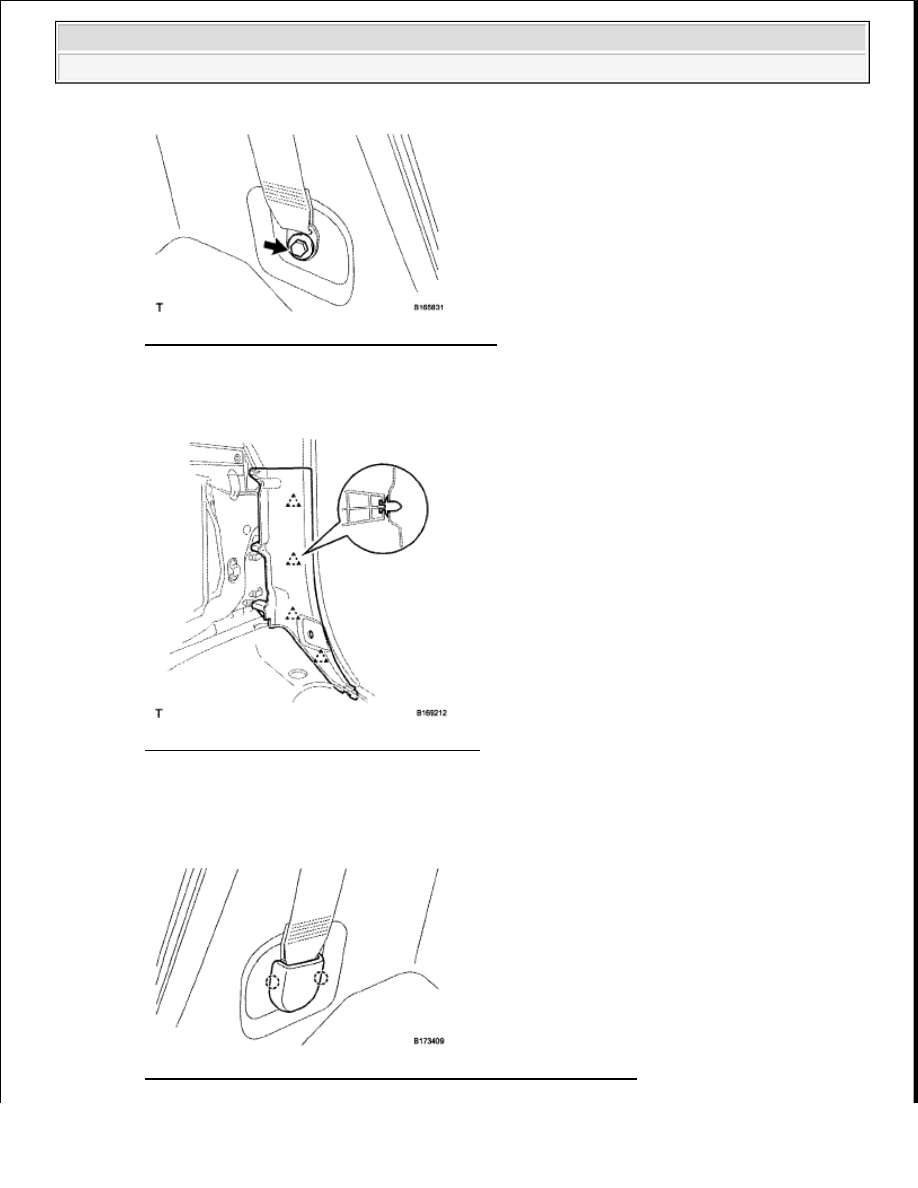

Fig. 90: Identifying Lower Quarter Trim Panel Assembly Claws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.

Fig. 91: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 3 clips and remove the quarter trim panel.

Fig. 92: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Using a screwdriver, detach the claw and remove the cover.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

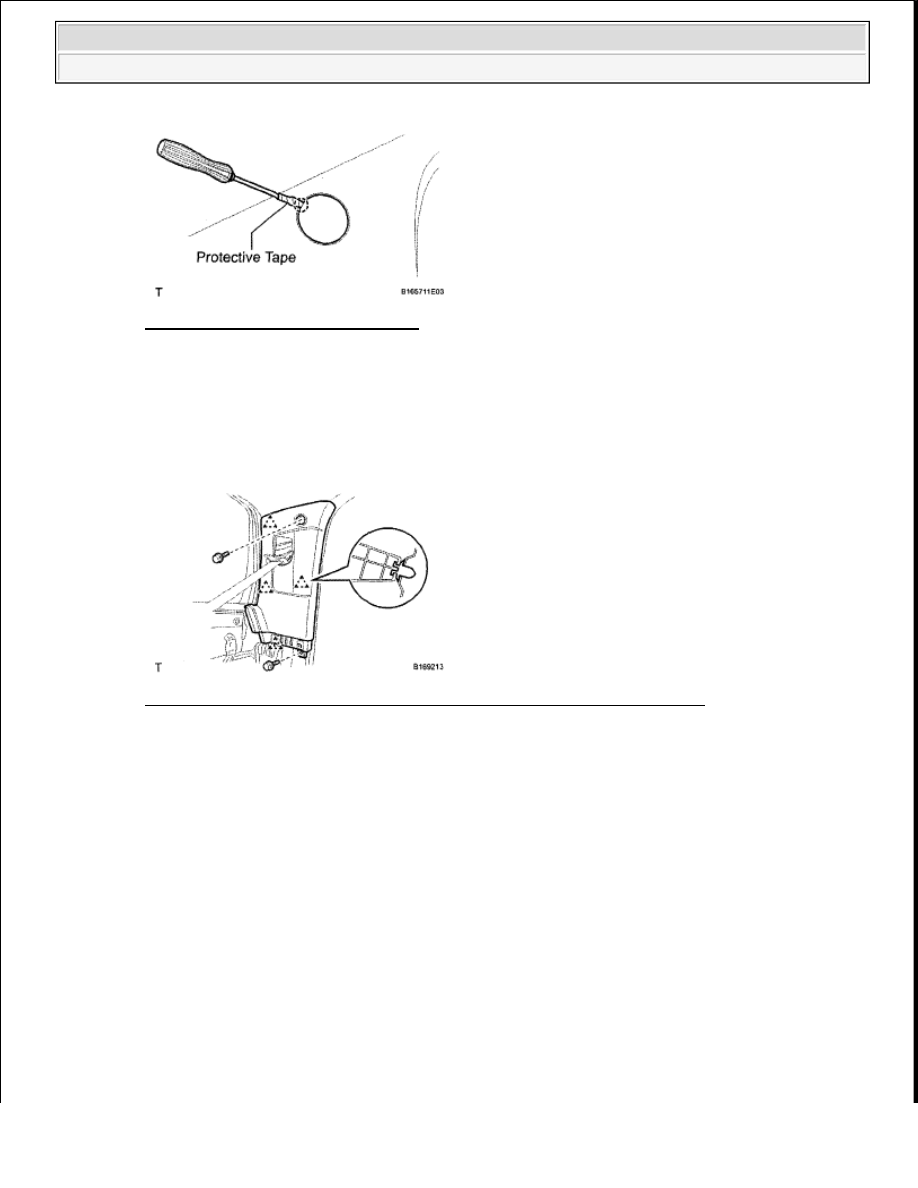

Fig. 93: Identifying Protective Tape
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts.

c. Detach the 4 clips.

d. Pass the rear seat outer belt floor anchor through the quarter trim panel, and remove the quarter trim

panel.

Fig. 94: Identifying Front Quarter Trim Panel Assembly Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

32. REMOVE REAR SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Detach the 4 claws of the plate, and slide the plate in the direction of the arrow to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

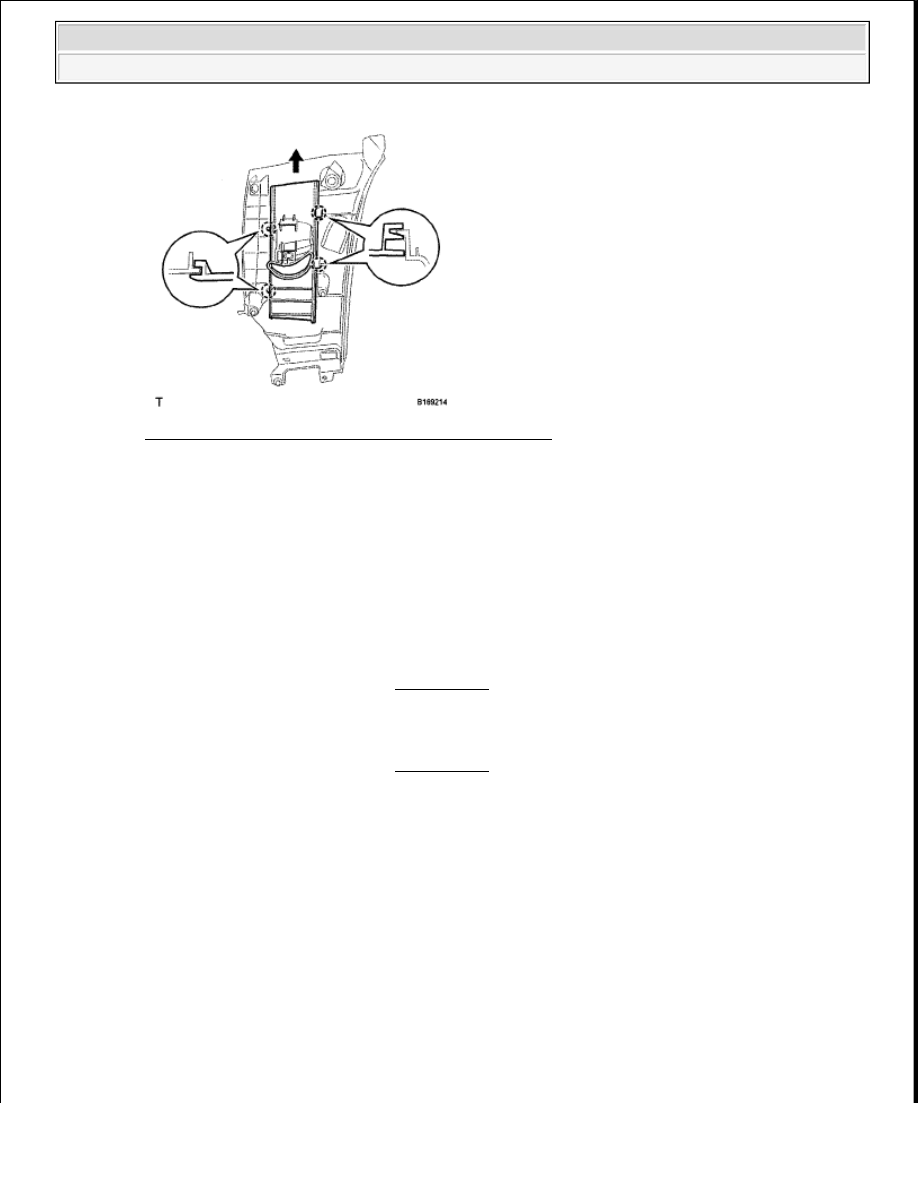

Fig. 95: Identifying Rear Shoulder Belt Anchor Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE REAR SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

34. REMOVE ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Remove the roof console box (see REMOVAL ).

b. for Long Type:

Remove the roof console box (see REMOVAL ).

35. REMOVE ROOM LIGHT ASSEMBLY

a. w/o Rear Seat Entertainment System:

Remove the room light.

1. Using a screwdriver, detach the 4 claws and remove the lens.

HINT:

Tape the screwdriver tip before use.

2. Detach the 4 clips.

3. Disconnect the connector and then remove the room light.
