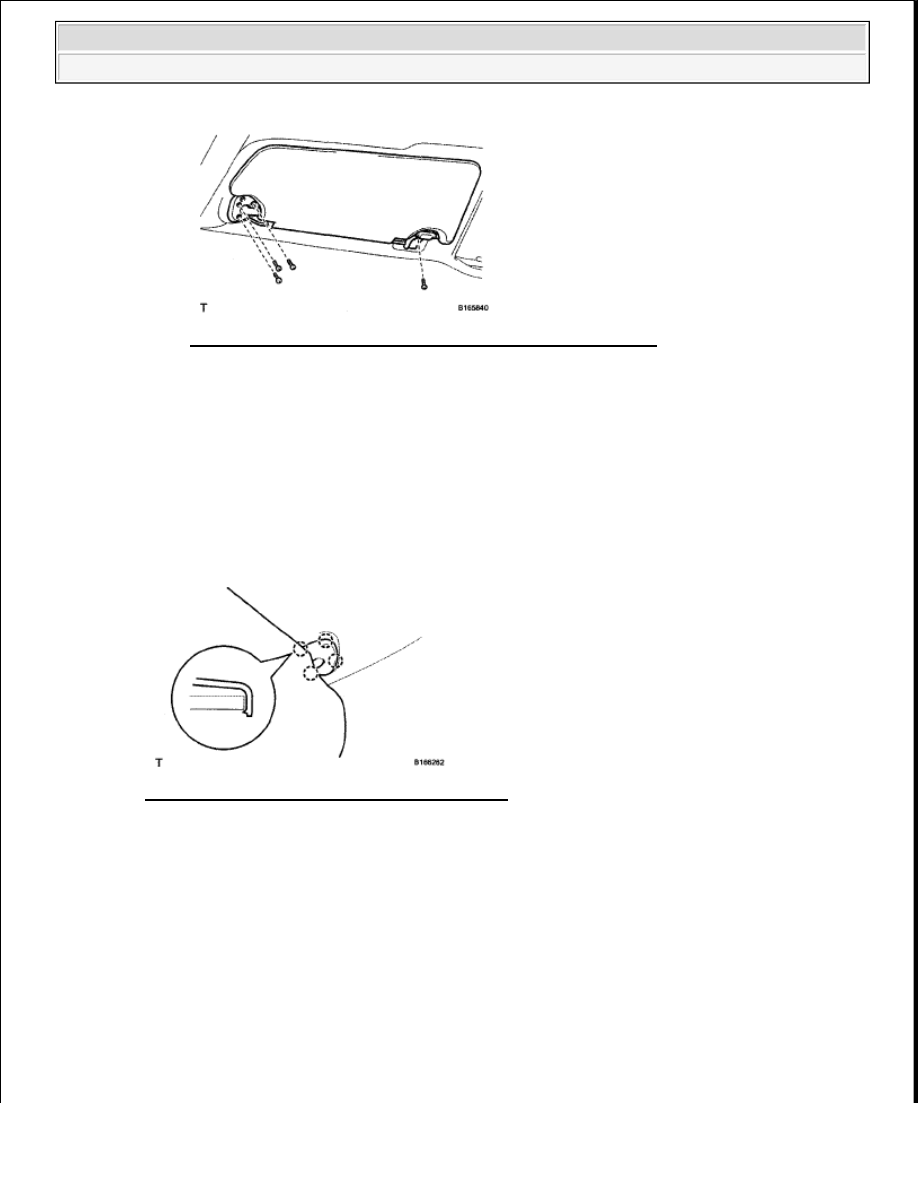

Fig. 46: Identifying Visor Assembly Screws (W/Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

13. INSTALL VISOR BRACKET COVER LH

a. Attach the 4 claws to install the visor bracket cover.

Fig. 47: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

15. INSTALL ROOM LIGHT ASSEMBLY (w/ Short Type Roof Console Box)

a. Connect the connector.

b. Attach the 4 clips to install the room light.

c. Attach the 4 claws to install the lens.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

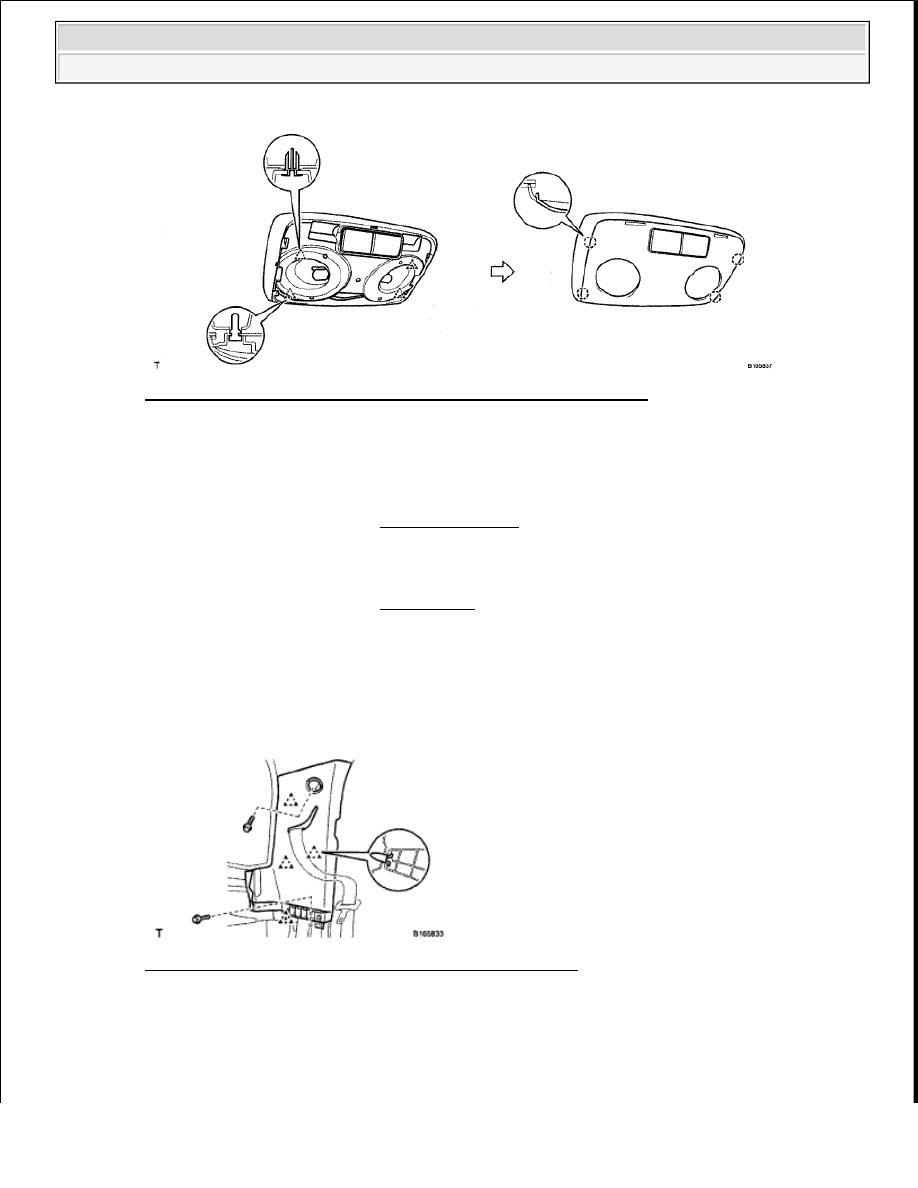

Fig. 48: Identifying Room Light Assembly Lens, Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Install the roof console box (see INSTALLATION ).

b. for Long Type:

Install the roof console box (see REMOVAL ).

17. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Pass the rear seat outer belt floor anchor through the quarter trim panel.

b. Attach the 4 clips to install the quarter trim panel.

c. Install the 2 bolts.

Fig. 49: Identifying Quarter Trim Panel Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the claw to install the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

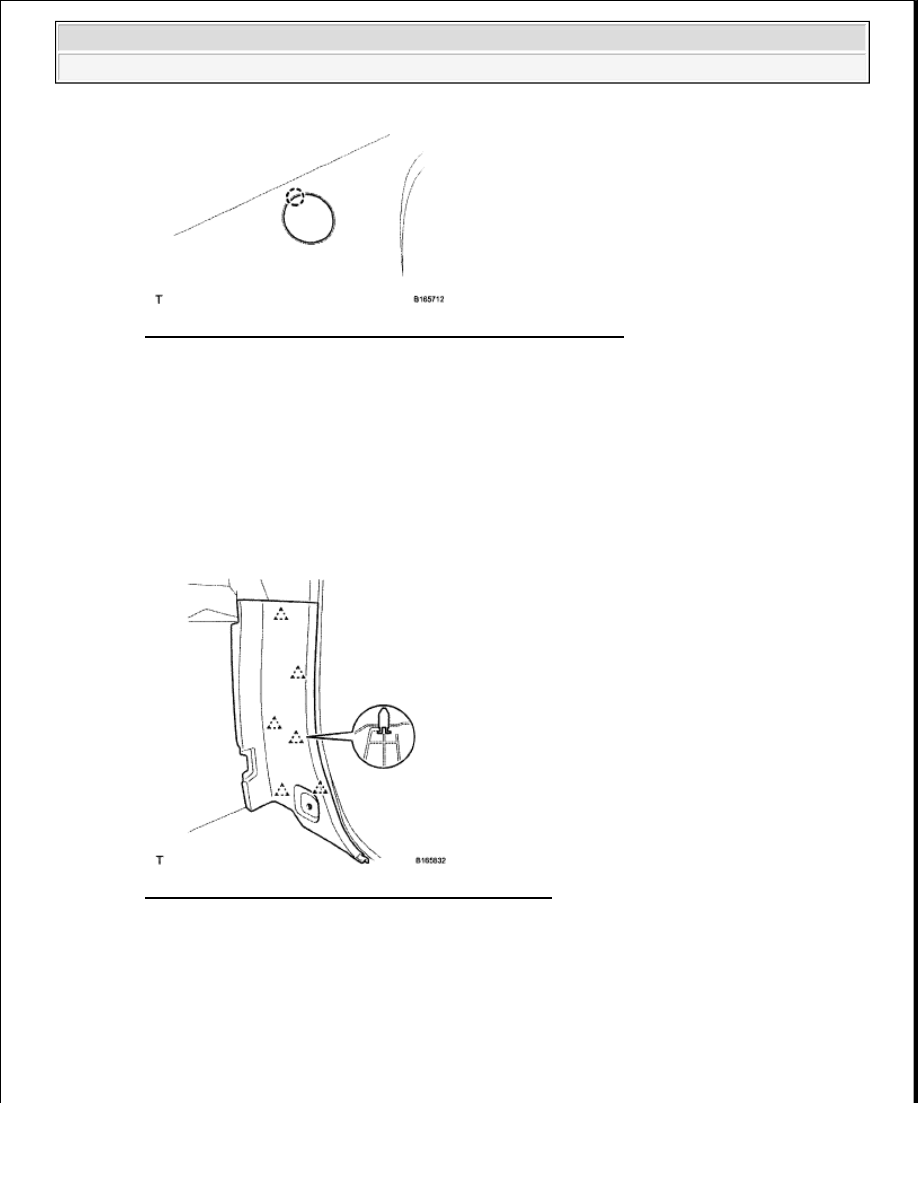

Fig. 50: Identifying Front Quarter Trim Panel Assembly Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

19. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Attach the 6 clips to install the quarter trim panel.

Fig. 51: Identifying Quarter Trim Panel Lower Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

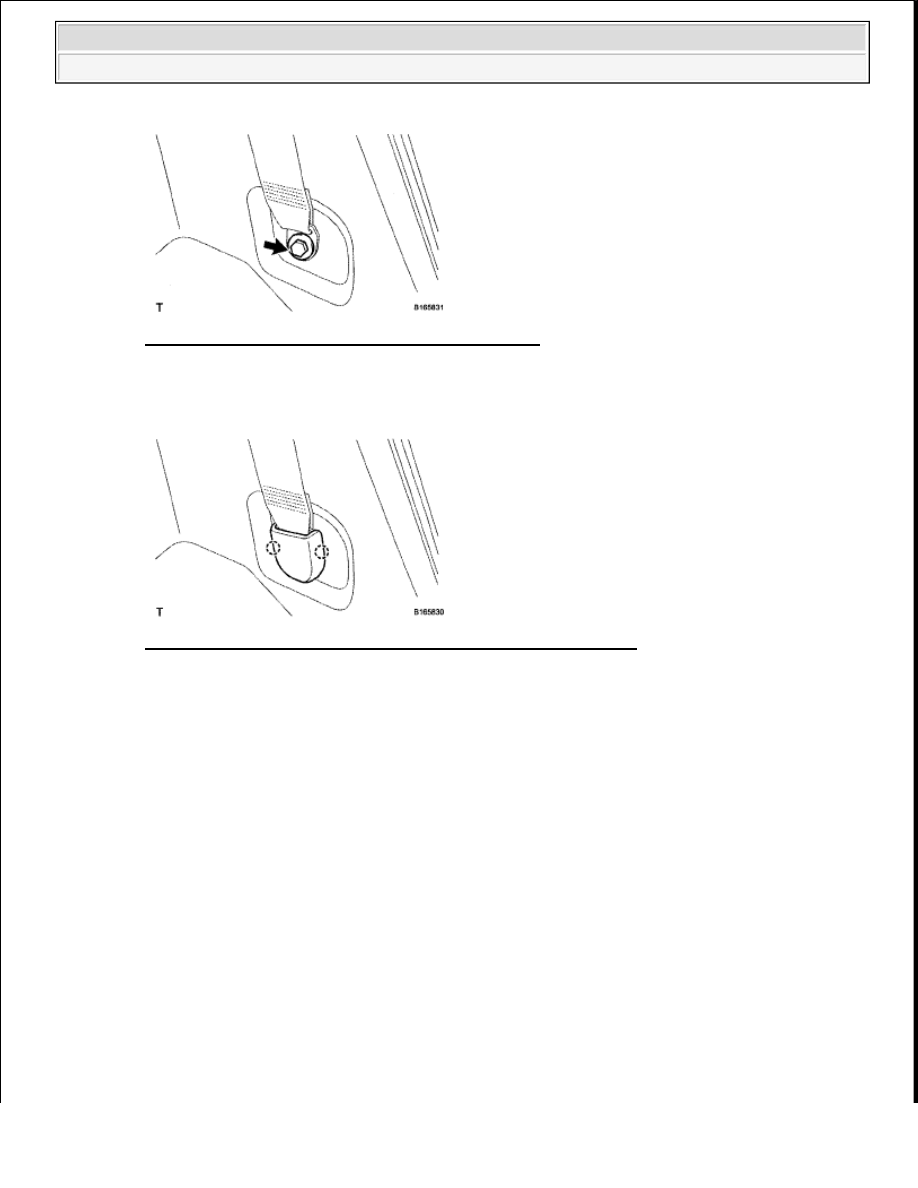

Fig. 52: Locating Outer Lap Belt Anchor With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 53: Identifying Lower Quarter Trim Panel Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

21. INSTALL FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Slide the plate in the direction shown in the illustration and attach the 6 claws to install the plate.
