Toyota Tundra. Manual - part 871

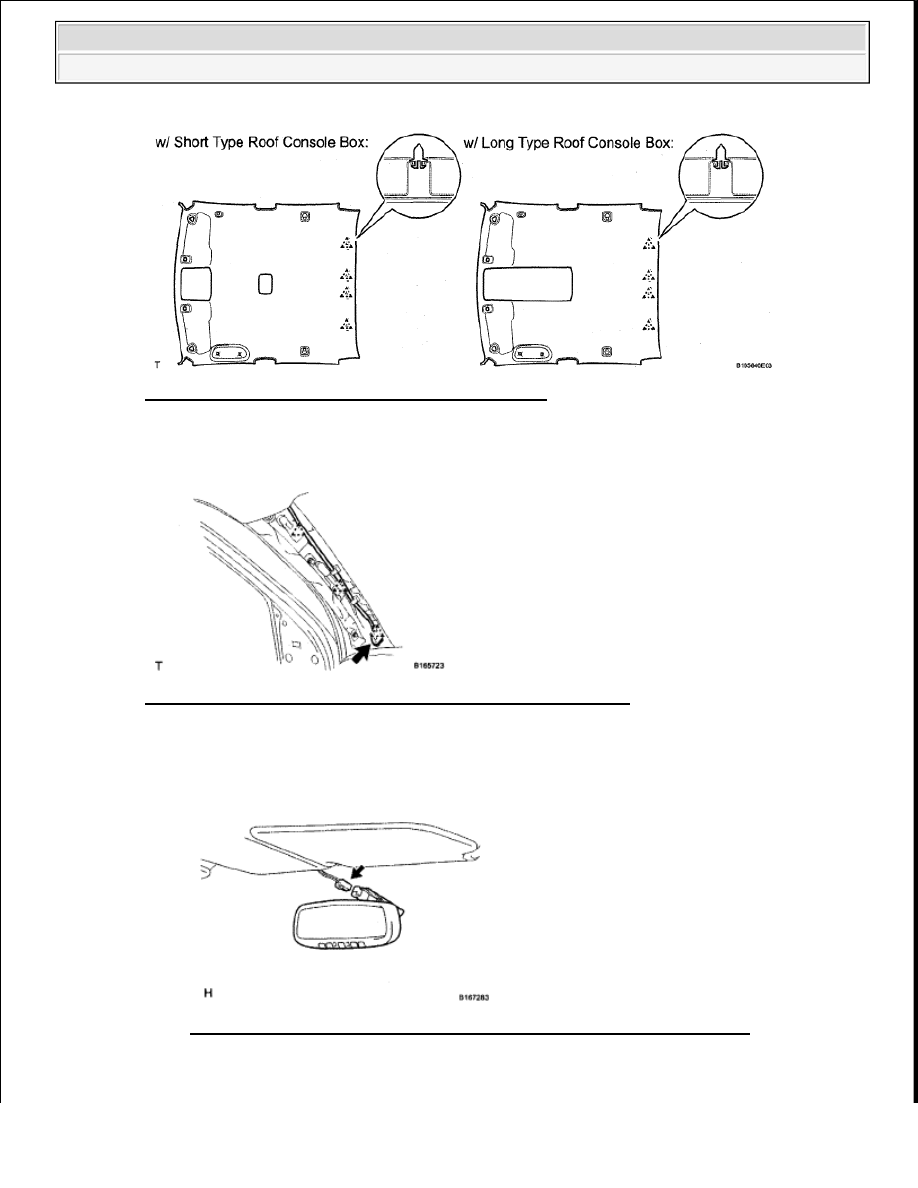

Fig. 37: Identifying Roof Headlining Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the roof wire connector and attach each clamp.

Fig. 38: Locating Roof Headlining Wire Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. w/ EC Mirror:

1. Connect the EC mirror connector.

Fig. 39: Locating Roof Headlining EC Mirror Connector (W/EC Mirror)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Attach the 2 claws to install the inner rear view mirror cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































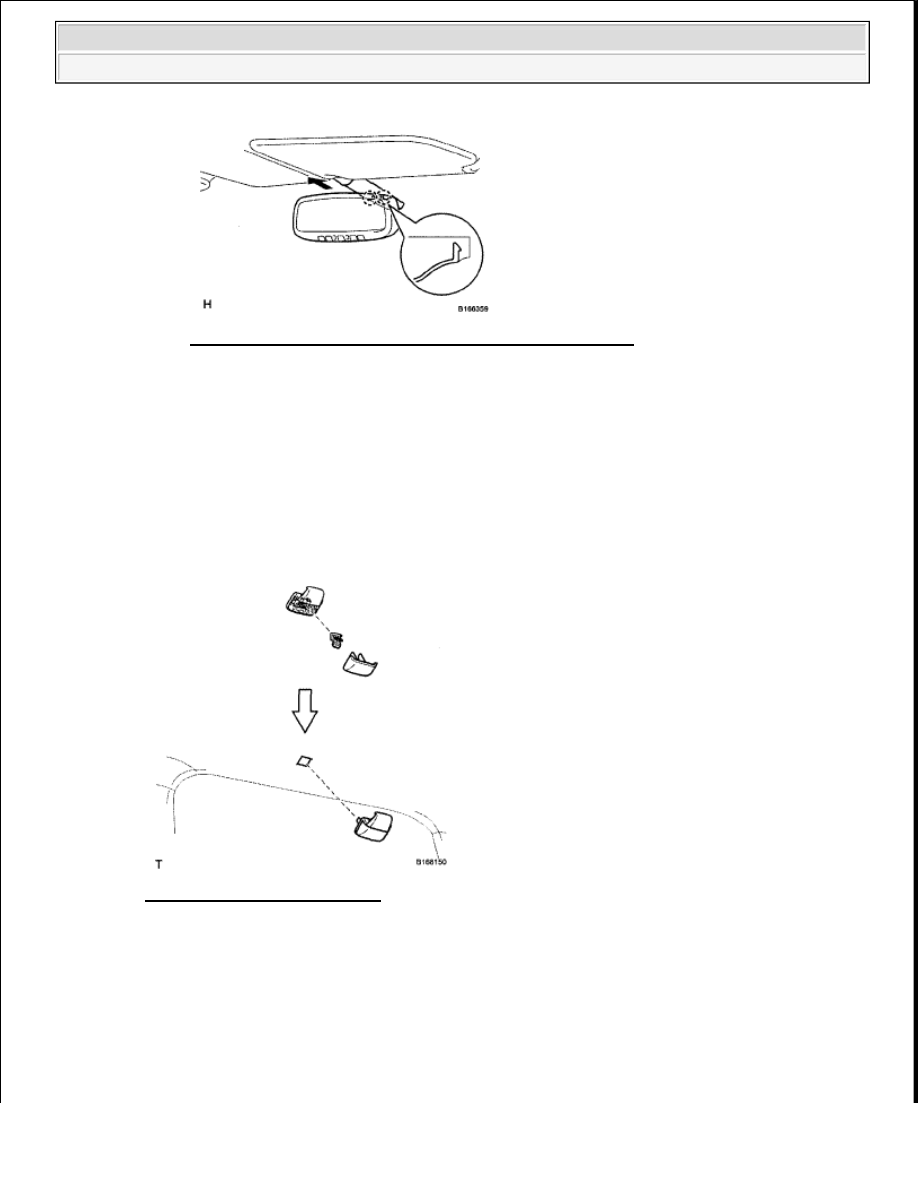

Fig. 40: Identifying Inner Rear View Mirror Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL COAT HOOK

HINT:

Use the same procedure to install the coat hook on the other side.

a. Install the clip and cap to the coat hook, as shown in the illustration.

b. Install the coat hook.

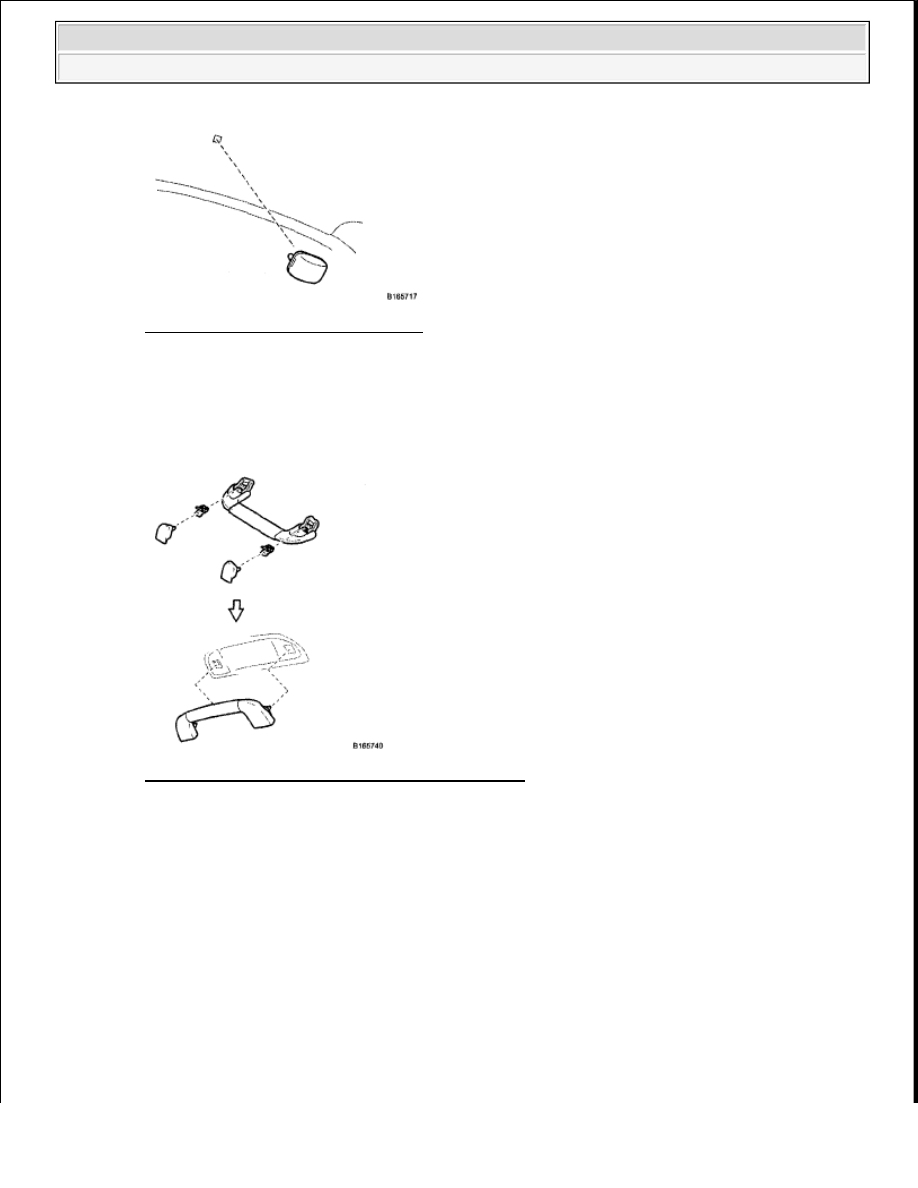

Fig. 41: Identifying Coat Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL ASSIST GRIP PLUG

a. Install a new assist grip plug.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Fig. 42: Identifying Assist Grip Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL ASSIST GRIP SUB-ASSEMBLY

a. Install the 2 clips and 2 covers to the assist grip, as shown in the illustration.

b. Install the assist grip.

Fig. 43: Identifying Assist Grip Clips And Covers
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL VISOR HOLDER (w/o Illumination)

a. Install the visor holder with the screw.

HINT:

Use the same procedure to install the visor holder on the other side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

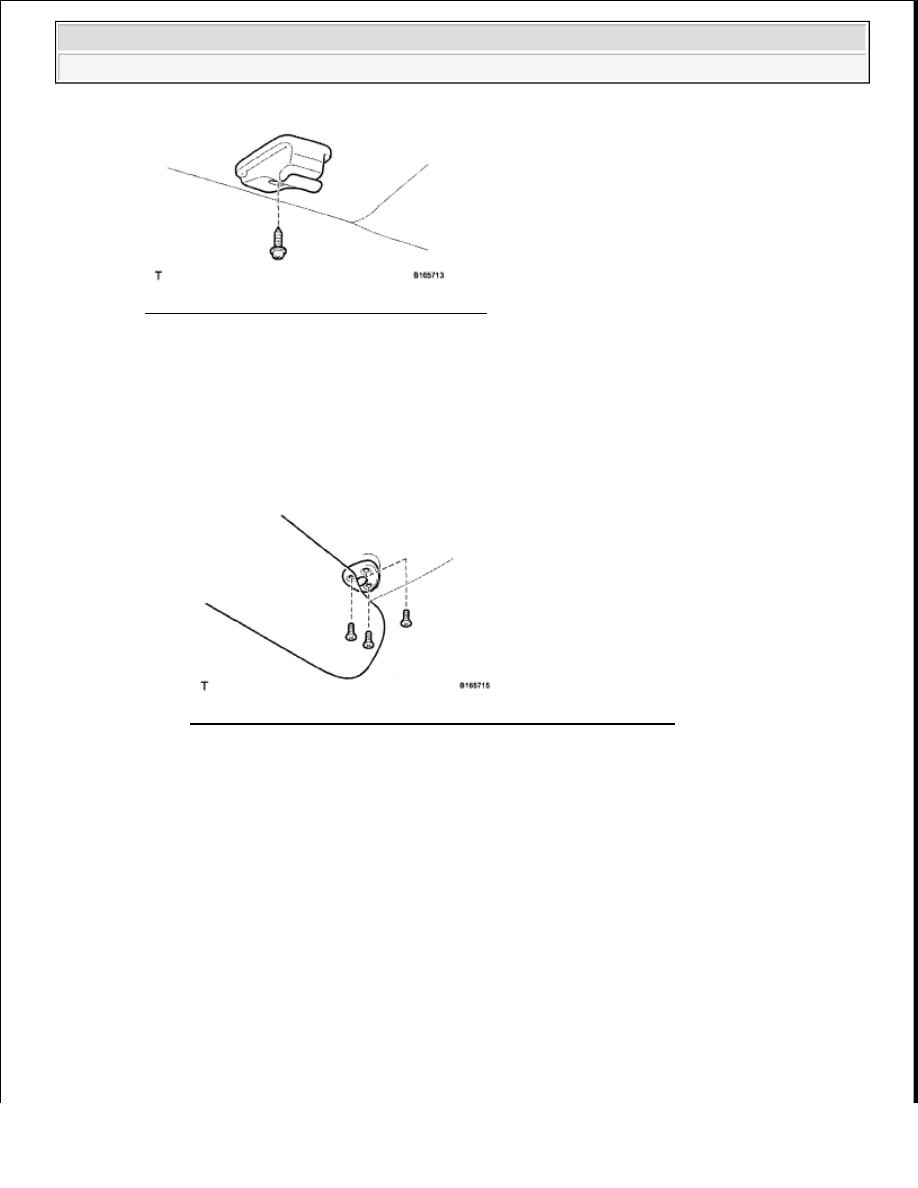

Fig. 44: Identifying Screw And Visor Holder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL VISOR ASSEMBLY LH

a. w/o Illumination:

Install the visor.

1. Install the visor with the 3 screws.

Fig. 45: Identifying Visor Assembly Screws (W/O Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Illumination:

Install the visor.

1. Connect the connector.

2. Install the visor with the 4 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra
