3. Remove the 7 clips and wheel house liner.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. INSTALL REAR WHEEL HOUSE LINER LH

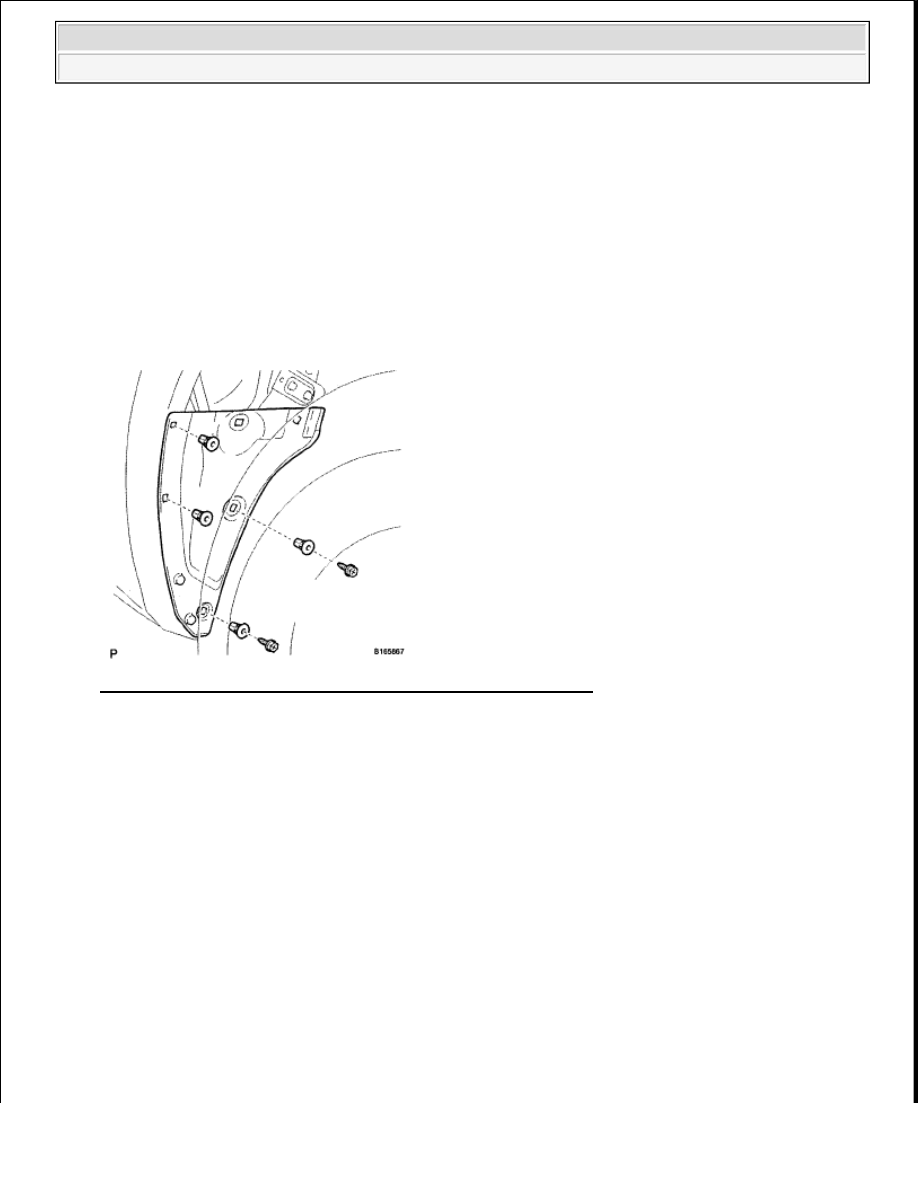

Fig. 203: Identifying Rear Wheel House Liner Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Install the rear wheel house liner (front).

1. Install the wheel house liner with 4 new clips.

2. Install the 2 screws.

b. w/o Rear Fender Mudguard:

Install the rear wheel house liner (rear).

1. Install the rear wheel house liner with 7 new clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































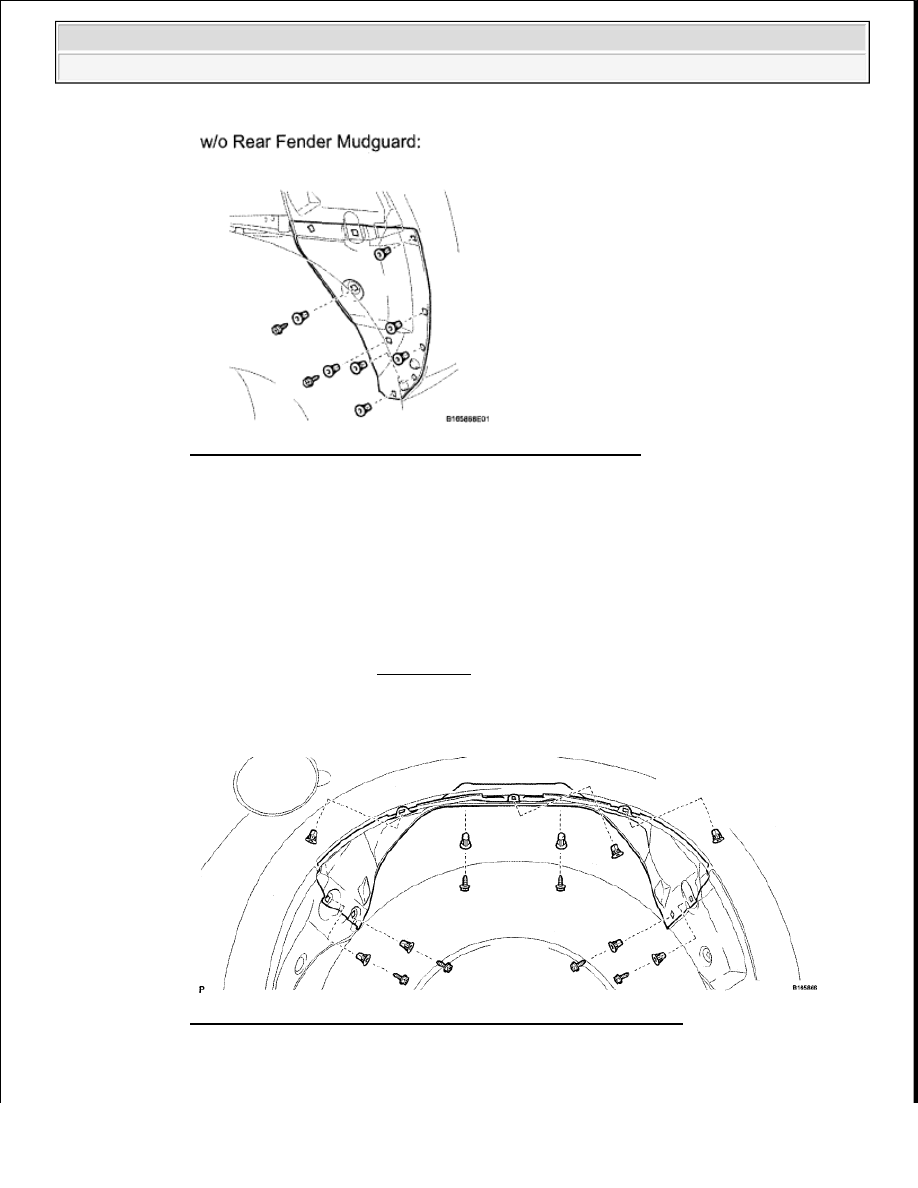

Fig. 204: Identifying Wheel House Liner Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Install the 2 screws.

c. w/ Rear Fender Mudguard:

Install the rear wheel house liner (rear).

1. Install the wheel house liner with 7 new clips.

2. Install the screw.

3. Install the mudguard (see REMOVAL ).

d. Install the rear wheel house liner (center).

1. Install the wheel house liner with 9 new clips.

Fig. 205: Identifying Rear Wheel House Liner Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Install the 6 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































FENDER PANEL MUDGUARD

COMPONENTS

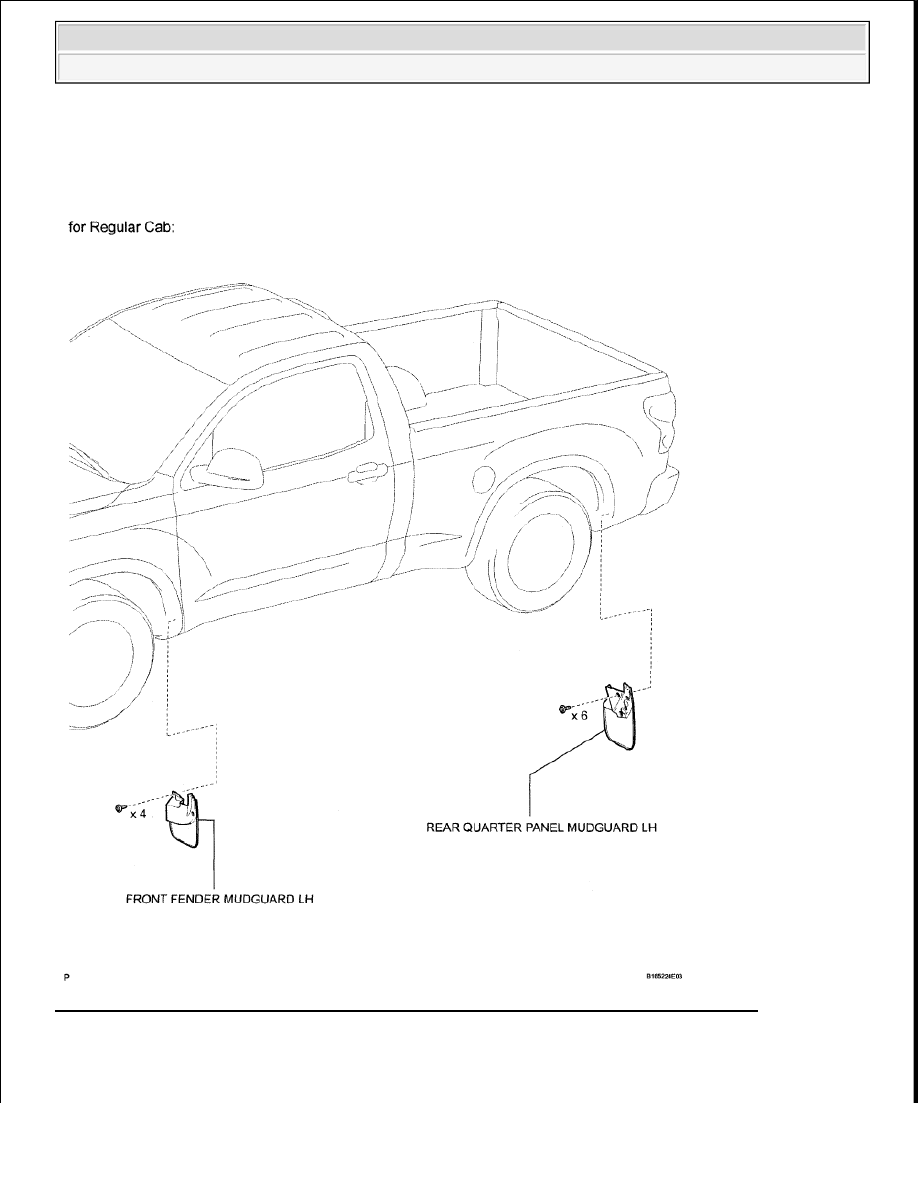

Fig. 206: Identifying Fender Panel Mudguard Replacement Components - For Regular Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

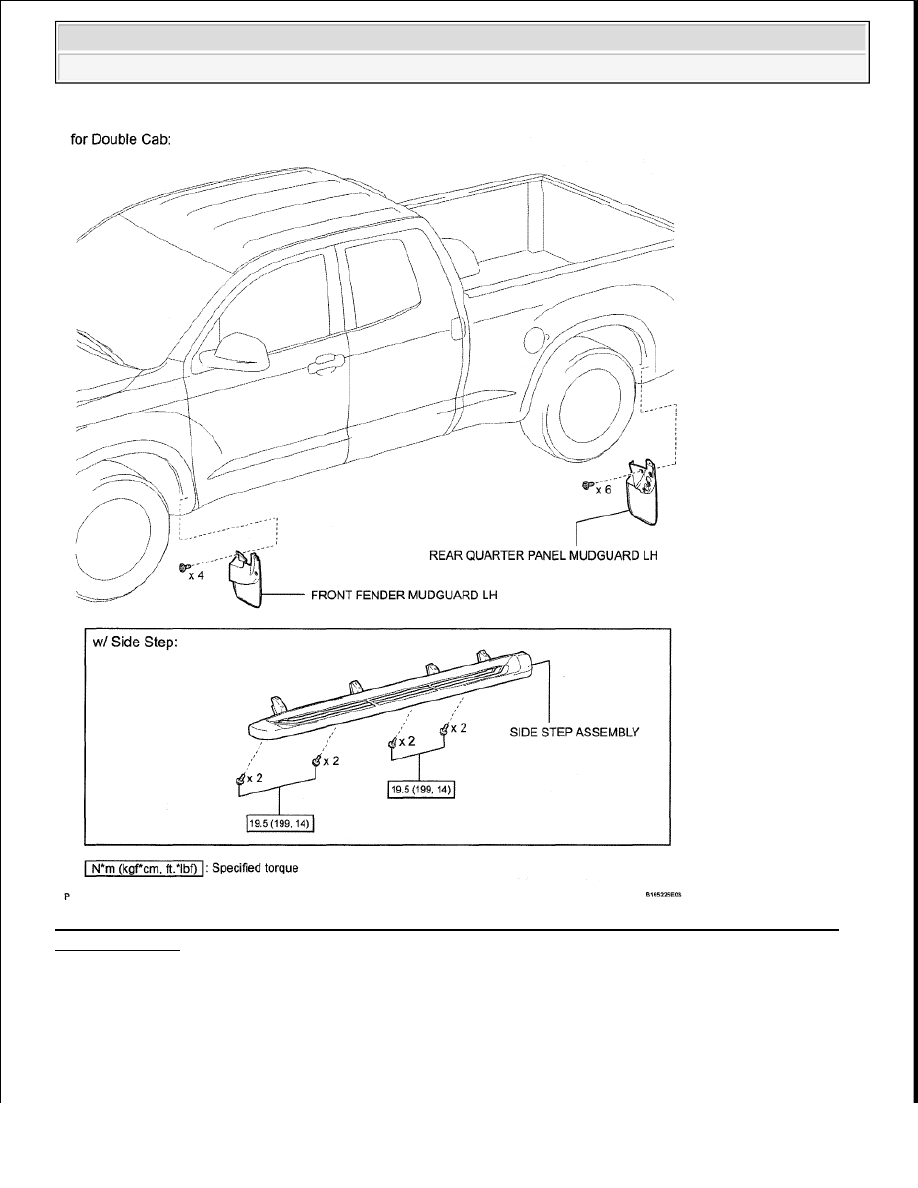

Fig. 207: Identifying Fender Panel Mudguard Replacement Components With Torque Specifications -
For Double Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
