b. w/ Intuitive Parking Assist System:

Connect the ultrasonic sensor connectors.

c. Attach the 4 claws to install the bumper cover.

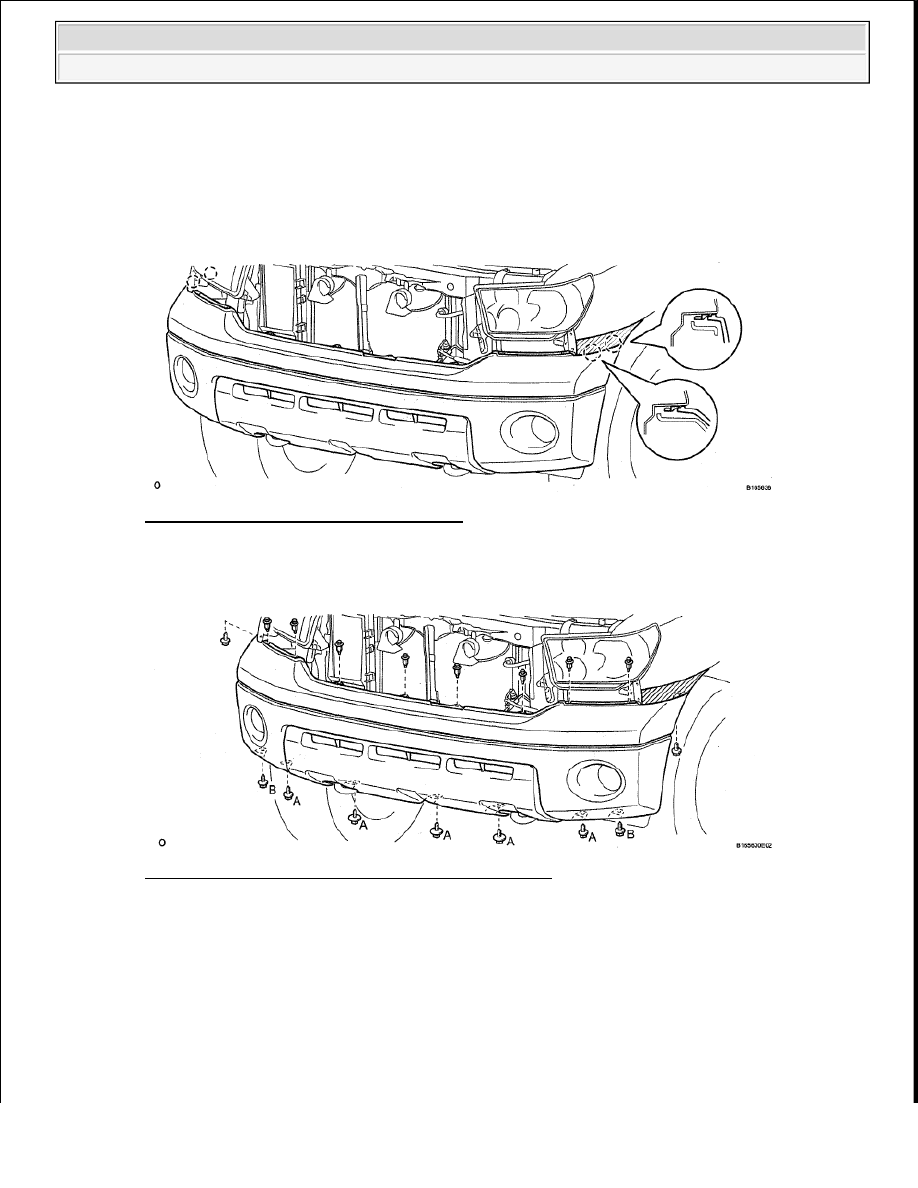

Fig. 28: Identifying Bumper Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 9 screws and 8 clips.

Fig. 29: Identifying Bumper Cover Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: for labeled A

3.4 N*m (35 kgf*cm, 30 in.*lbf)

for labeled B

5.4 N*m (55 kgf*cm, 48 in.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































e. Install the 2 clips.

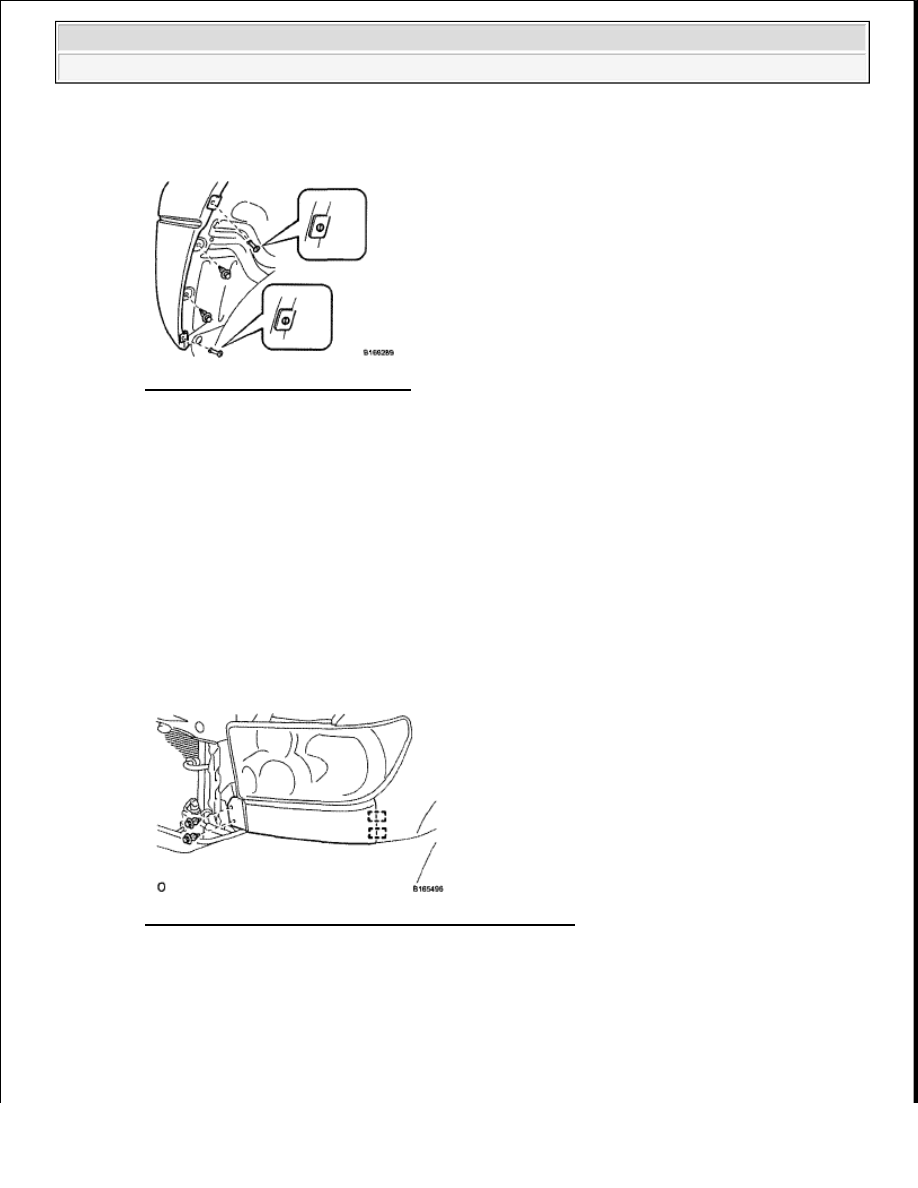

Fig. 30: Identifying Pin Hold Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Use the same procedures for the RH side and LH side.

f. Install the 2 pin hold clips so that their grooves are vertical.

HINT:

Use the same procedures for the RH side and LH side.

10. INSTALL FRONT END PANEL LH

a. Attach the 2 pins to install the panel.

Fig. 31: Identifying Front End Panel LH Clips And Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 clips.

11. INSTALL FRONT END PANEL RH

HINT:

Use the same procedures described for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

FRONT BUMPER (FOR STEEL TYPE BUMPER)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

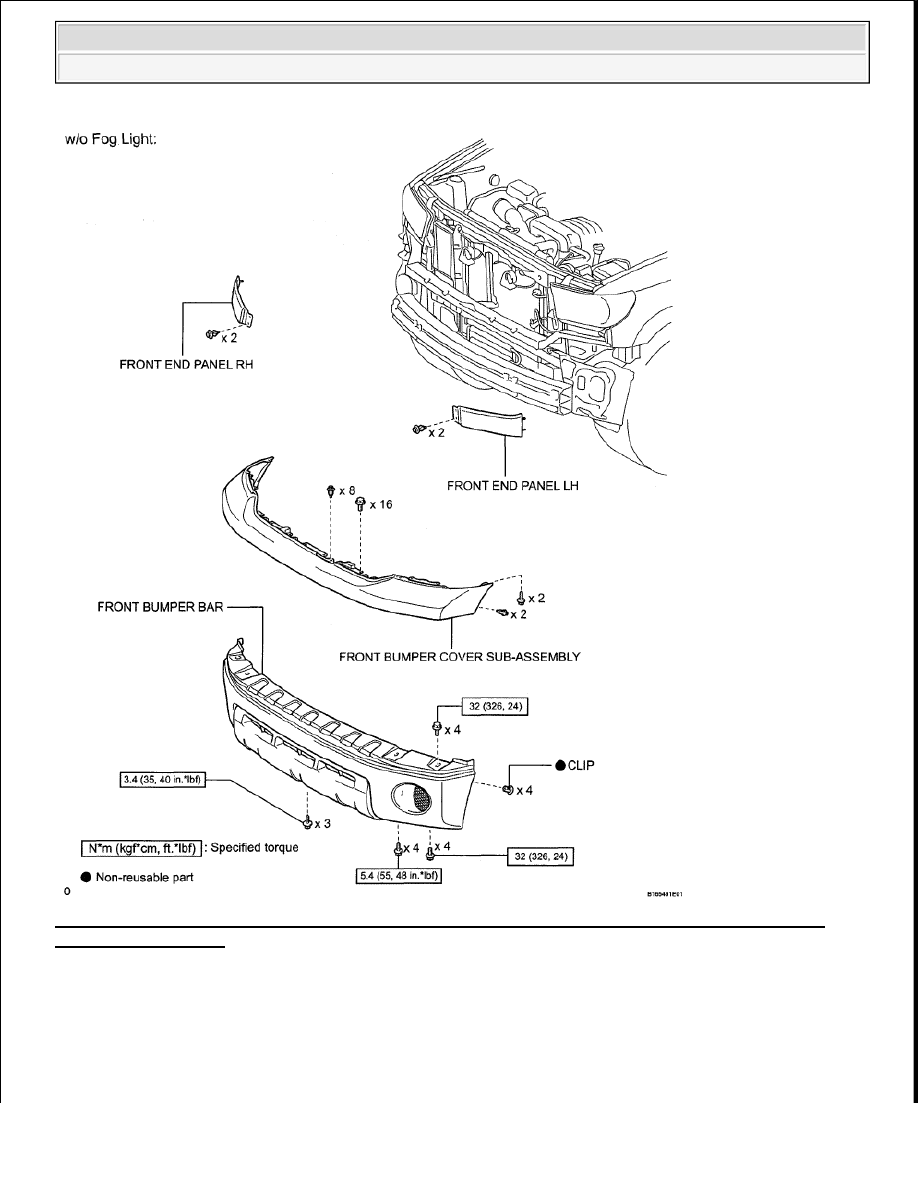

Fig. 32: Identifying Front Bumper Replacement Components With Torque Specifications - For Steel
Type Bumper (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
