Use the same procedures described for the LH side.

DISASSEMBLY

1. REMOVE FRONT BUMPER HOLE COVER LH (w/o Fog Light)

a. Remove the 2 screws.

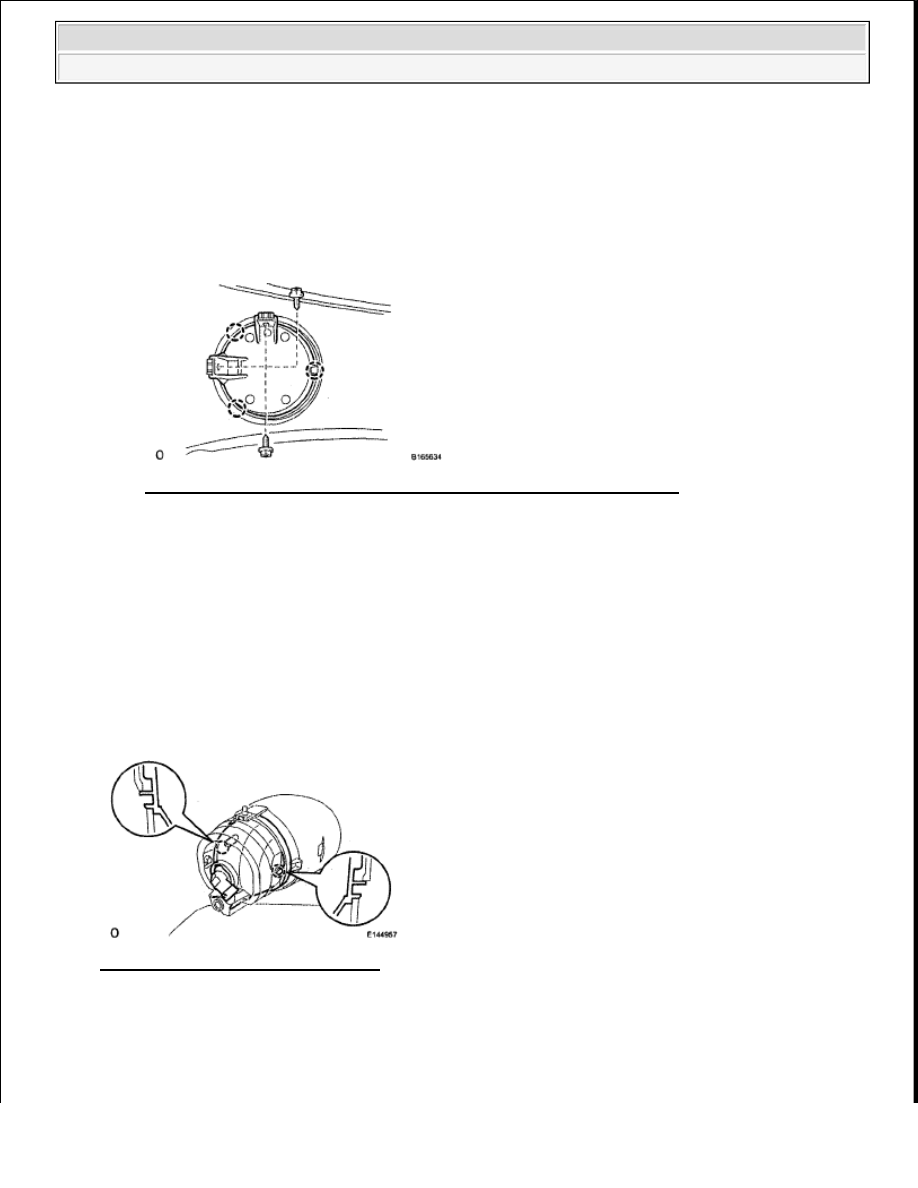

Fig. 13: Identifying Front Bumper Hole Cover LH Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 3 claws and remove the hole cover.

2. REMOVE FRONT BUMPER HOLE COVER RH (w/o Fog Light)

HINT:

Use the same procedures described for the LH side.

3. REMOVE FOG LIGHT ASSEMBLY LH (w/ Fog Light)

a. Detach the 2 claws and remove the fog light.

Fig. 14: Identifying Fog Light Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE FOG LIGHT ASSEMBLY RH (w/ Fog Light)

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra





























Use the same procedures described for the LH side.

5. REMOVE FOG LIGHT MOUNTING BRACKET LH (w/ Fog Light)

a. Remove the 2 screws.

b. Detach the 3 claws and remove the bracket.

6. REMOVE FOG LIGHT MOUNTING BRACKET RH (w/ Fog Light)

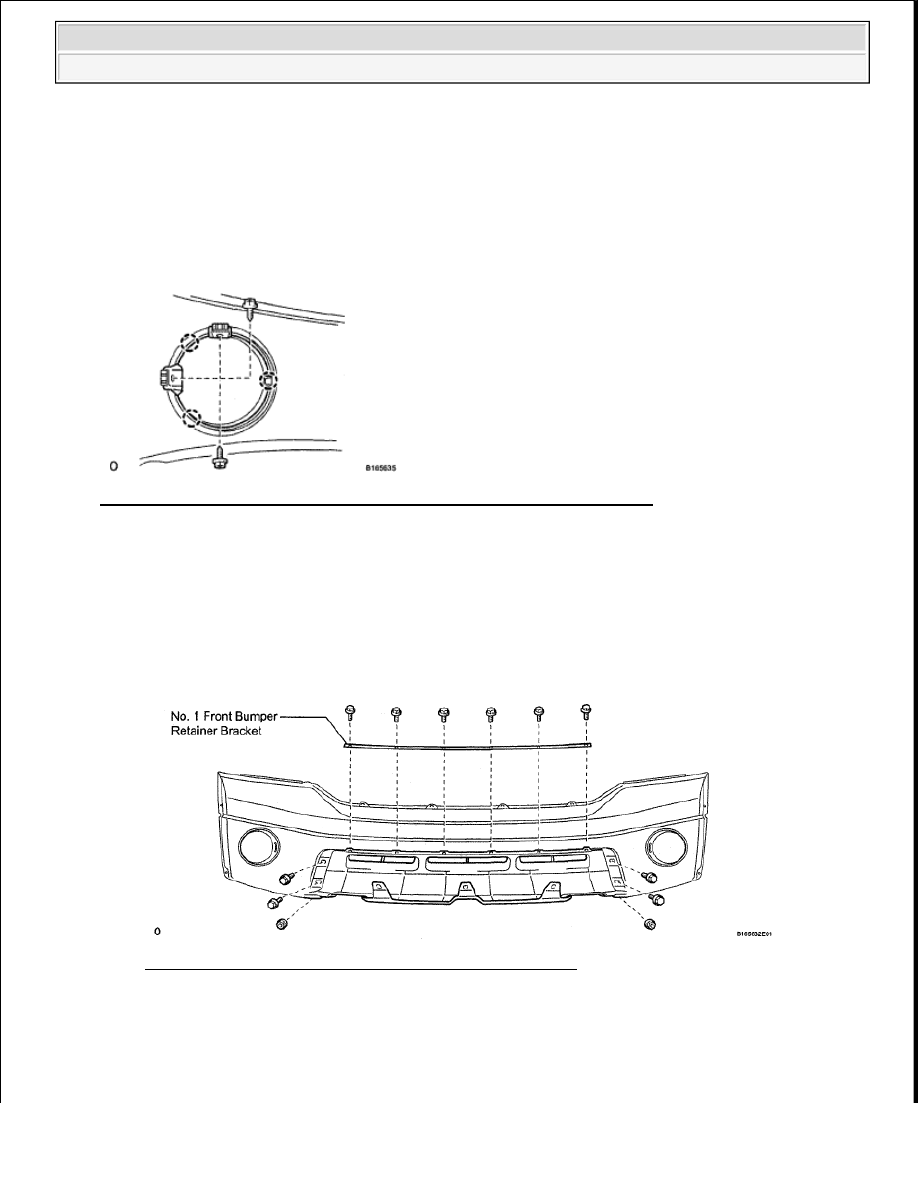

Fig. 15: Identifying Fog Light Mounting Bracket RH Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Use the same procedures described for the LH side.

7. REMOVE FRONT VALANCE PANEL

a. Remove the 10 bolts, 2 nuts and panel.

Fig. 16: Identifying Front Valance Panel Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE FRONT FENDER LINER BRACKET LH

a. Detach the 2 claws and remove the bracket.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































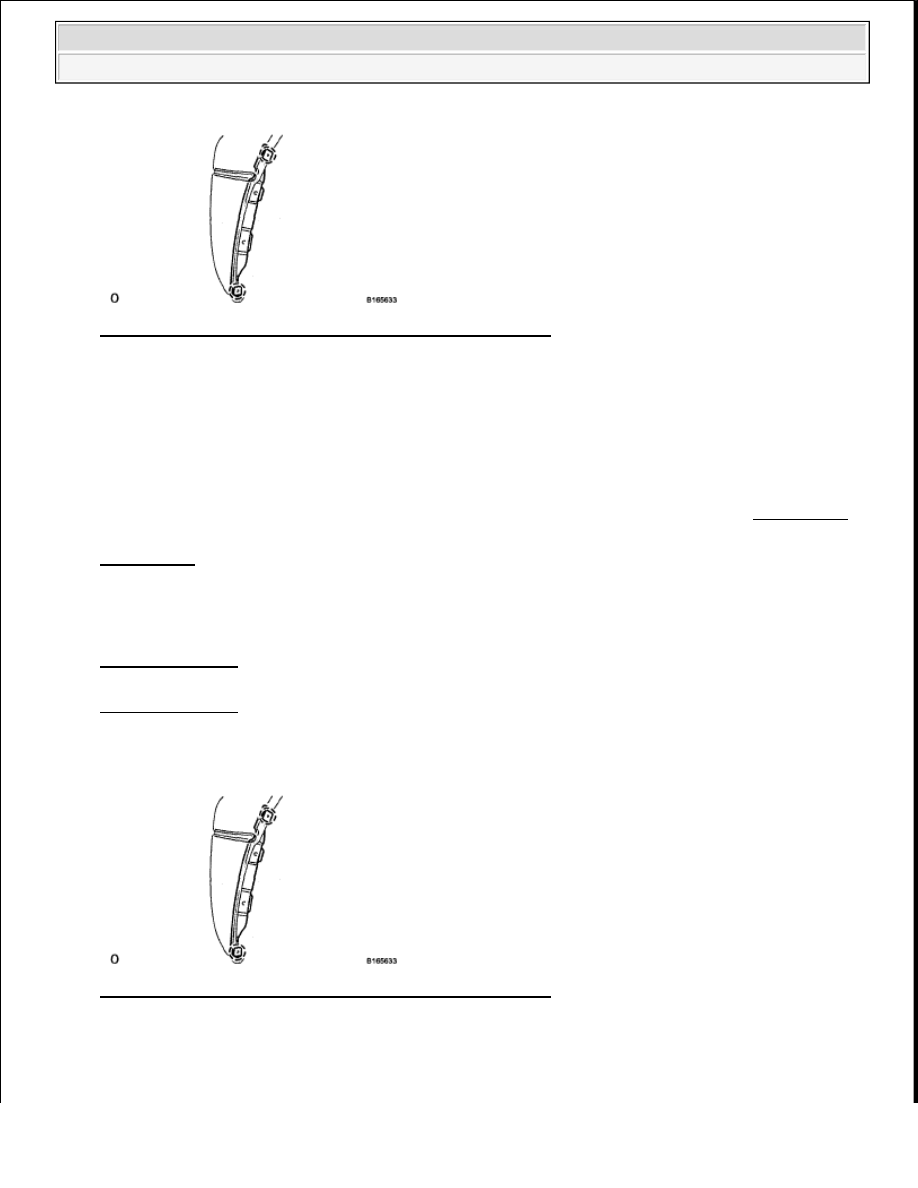

Fig. 17: Identifying Front Fender Liner Bracket LH Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE FRONT FENDER LINER BRACKET RH

HINT:

Use the same procedures described for the LH side.

10. REMOVE NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See REMOVAL )

11. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

REMOVAL )

REASSEMBLY

1. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

INSTALLATION )

2. INSTALL NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See

INSTALLATION )

3. INSTALL FRONT FENDER LINER BRACKET LH

a. Attach the 2 claws to install the bracket.

Fig. 18: Identifying Front Fender Liner Bracket LH Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FRONT FENDER LINER BRACKET RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































HINT:

Use the same procedures described for the LH side.

5. INSTALL FRONT VALANCE PANEL

a. Install the panel with the 10 bolts and 2 nuts.

Torque: for bolt

5.4 N*m (55 kgf*cm, 48 in.*lbf)

for nut

5.4 N*m (55 kgf*cm, 48 in.*lbf)

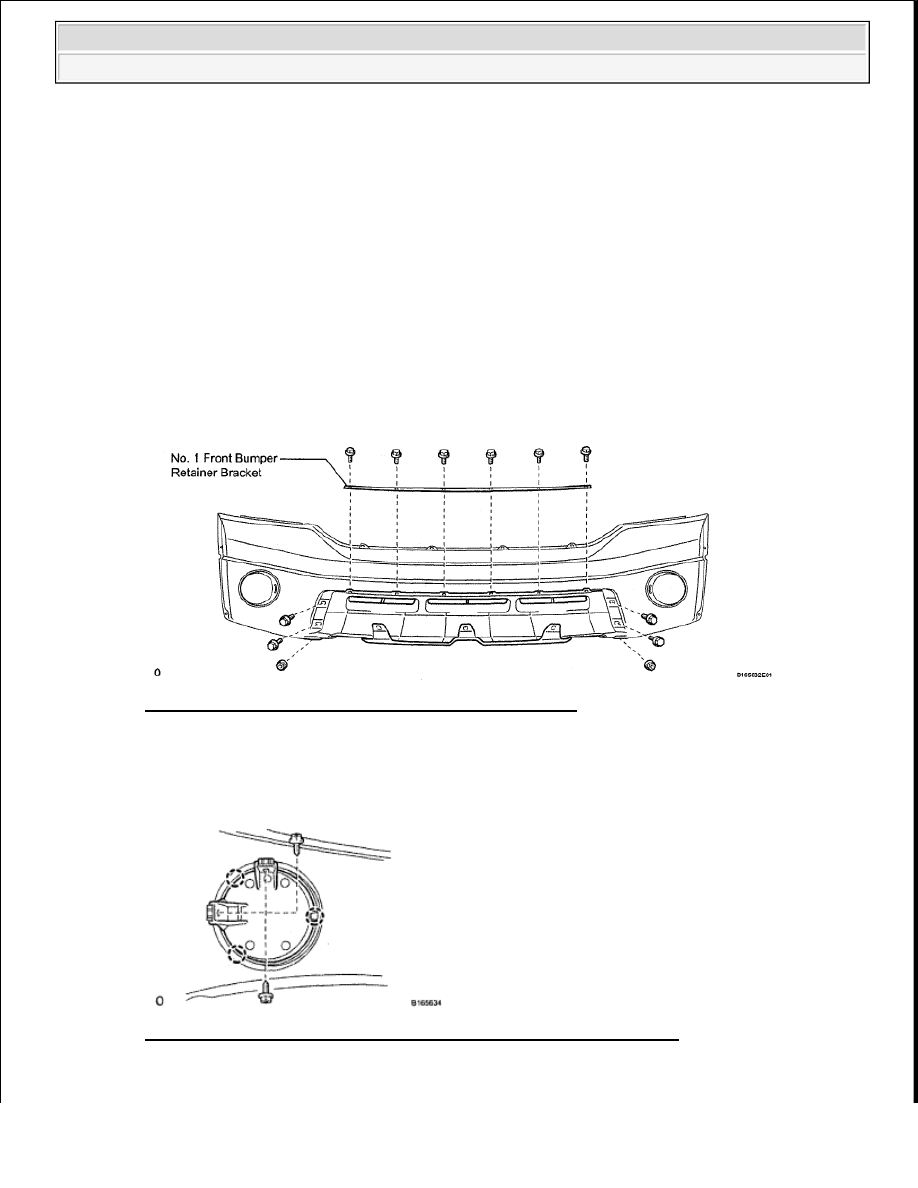

Fig. 19: Identifying Front Valance Panel Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL FRONT BUMPER HOLE COVER LH (w/o Fog Light)

a. Attach the 3 claws to install the hole cover.

Fig. 20: Identifying Front Bumper Hole Cover LH Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
