Fig. 113: Removing Door Glass
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. for Driver Side:

1. Remove the power window regulator master switch.

h. for Passenger Side:

1. Remove the power window regulator switch.

i. Disconnect the cable from the negative (-) battery terminal.

18. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Disconnect the connector.

b. Loosen the temporary bolt.

NOTE:

Be careful not to damage the glass.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch OFF, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 114: Identifying Temporary Bolt On Front Door Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 5 bolts and window regulator.

d. Remove the window regulator through the service hole.

e. Remove the temporary bolt from the front door window regulator.

19. REMOVE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Using a T25 "TORX" driver, remove the 3 screws and motor.

Fig. 115: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE SIDE AIRBAG SENSOR ASSEMBLY LH

a. Disconnect the connector.

b. Remove the bolt and side airbag sensor.

NOTE:

Do not remove the temporary bolt. If the temporary bolt is removed,
the front door window regulator may fall and become damaged.

NOTE:

Be careful when removing the screws as the motor may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

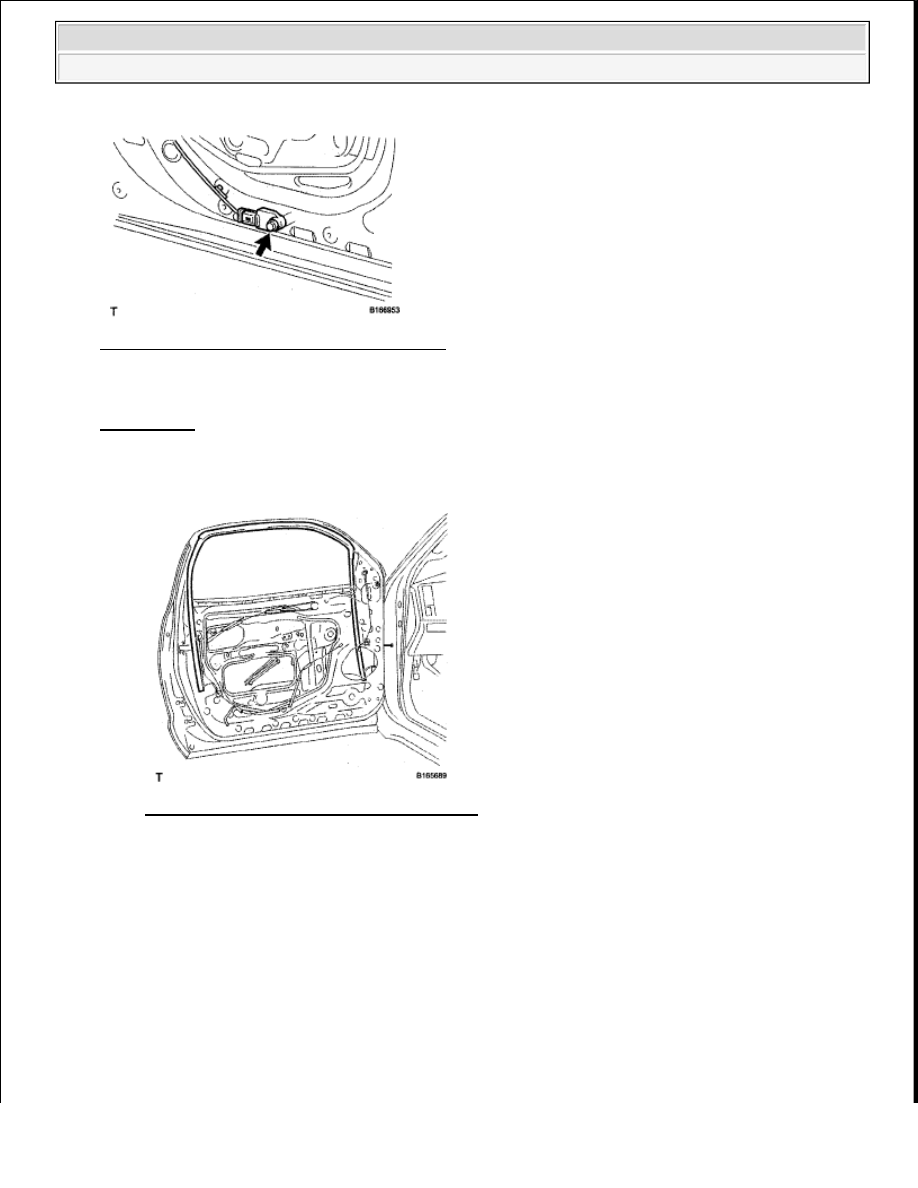

Fig. 116: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

REMOVAL )

22. REMOVE FRONT DOOR GLASS RUN LH

a. Remove the front door glass run.

Fig. 117: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door rear lower frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

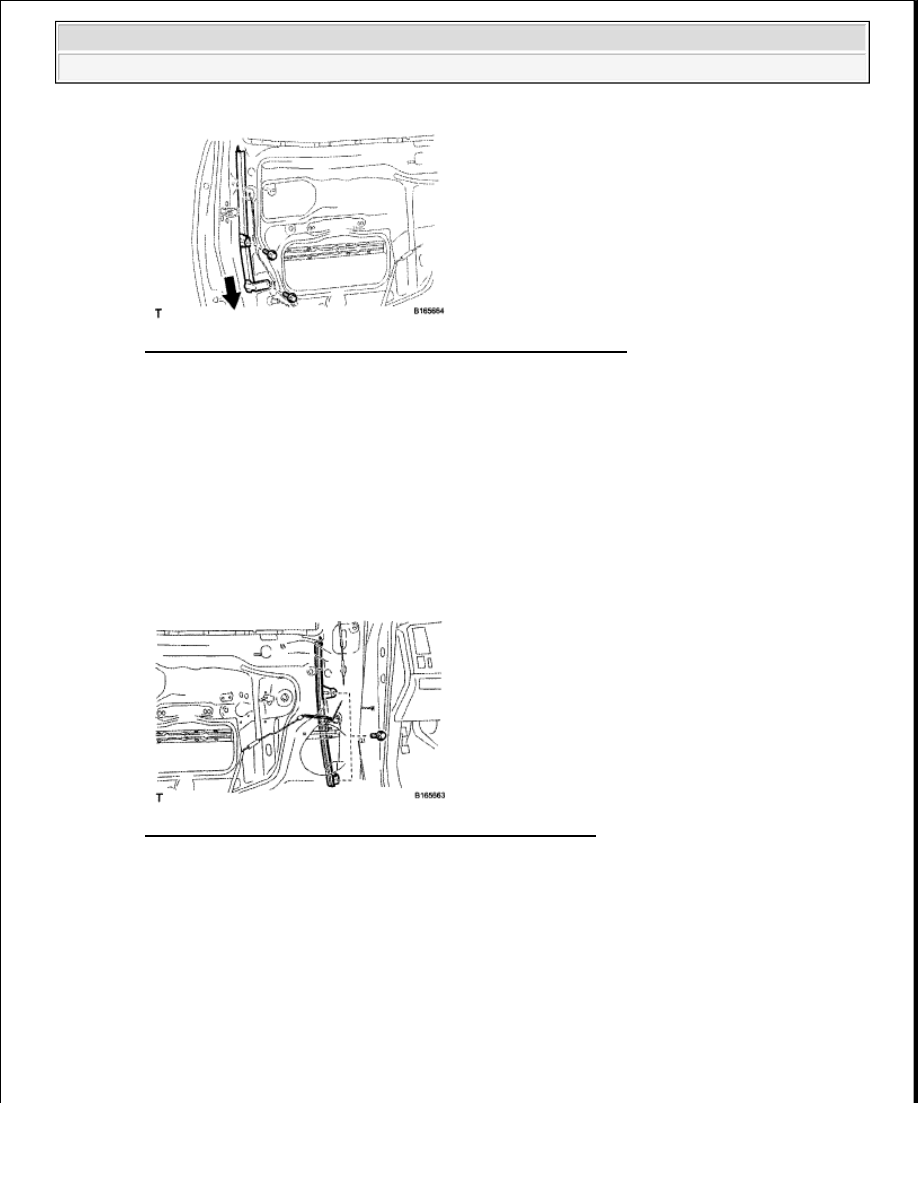

Fig. 118: Removing Front Door Rear Lower Frame With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

24. REMOVE FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door front lower frame.

Fig. 119: Identifying Front Door Front Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

25. REMOVE FRONT DOOR OUTSIDE HANDLE COVER LH

a. Remove the hole plug.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.
