Toyota Tundra. Manual - part 788

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT NO. 3 SPEAKER ASSEMBLY (for 12 Speakers) (See REMOVAL )

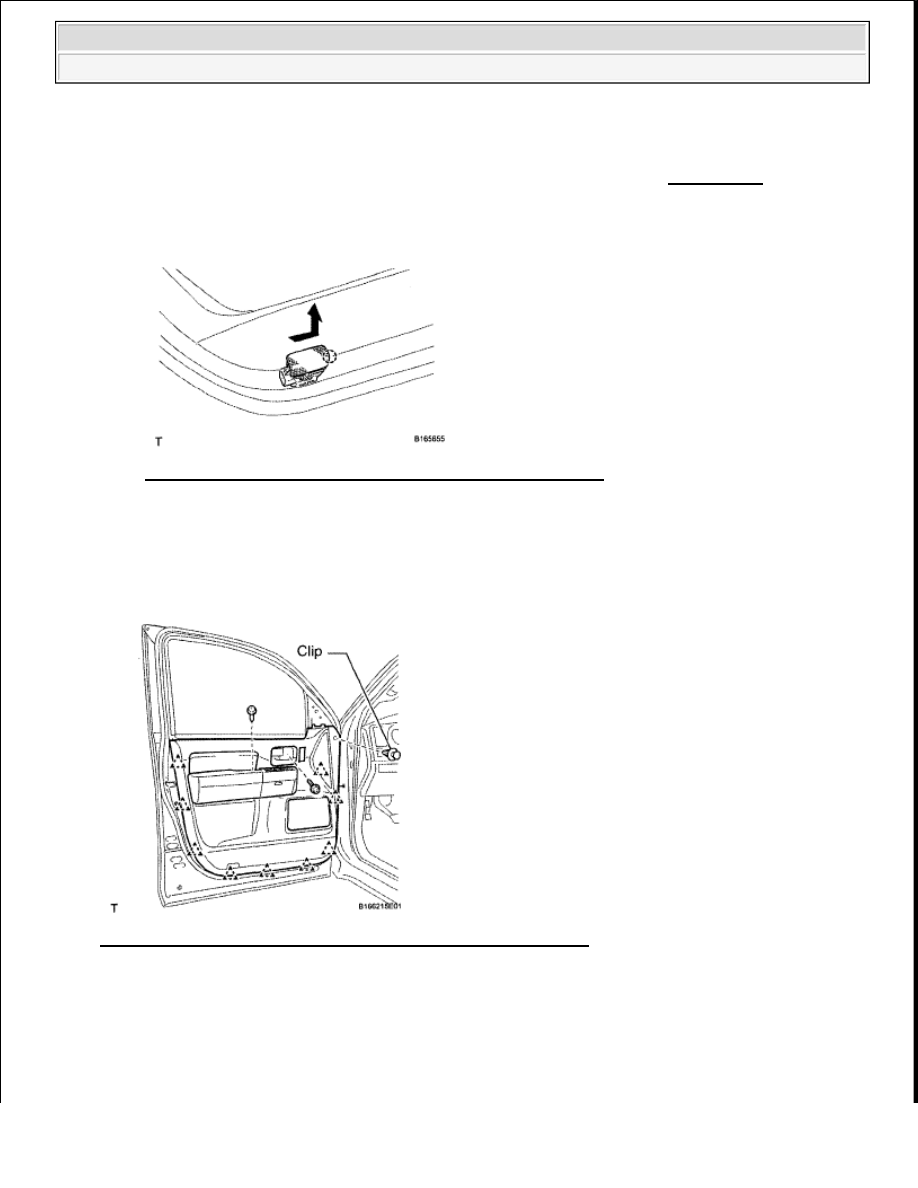

7. REMOVE COURTESY LIGHT ASSEMBLY

a. Detach the claw and remove the courtesy light from the door trim board.

Fig. 104: Removing Courtesy Light From Door Trim Board
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connector.

8. REMOVE FRONT DOOR ARMREST COVER LH

9. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

Fig. 105: Identifying Trim Board Cover With Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 2 screws.

b. Remove the clip.

c. Detach the 9 clips and remove the trim board cover. Then disconnect the connector.

d. Disconnect the 2 cables from the inside handle.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

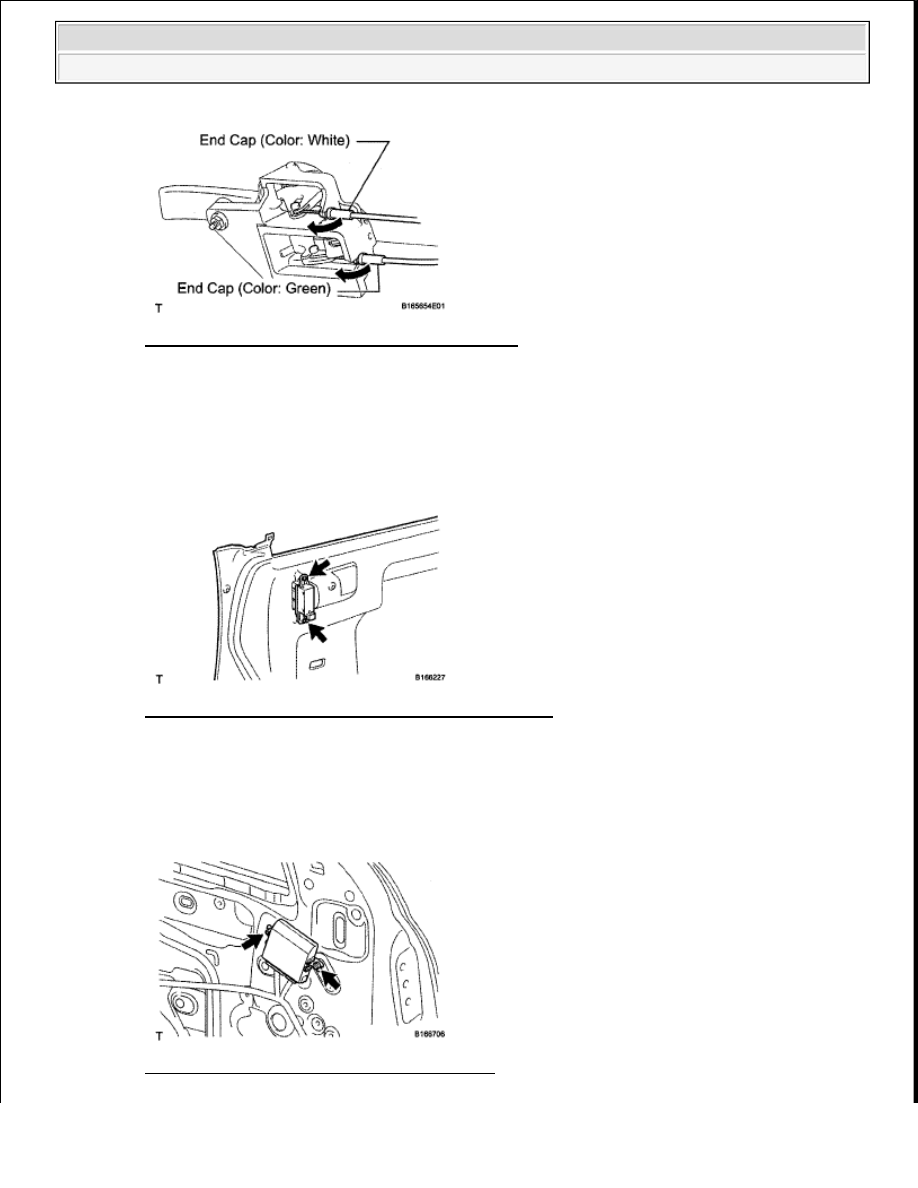

Fig. 106: Identifying Cables From Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the inside handle.

10. REMOVE FRONT INNER DOOR GLASS WEATHERSTRIP LH

11. REMOVE SEAT MEMORY SWITCH (w/ Seat Memory Switch)

a. Remove the 2 screws and seat memory switch.

Fig. 107: Identifying Screws On Seat Memory Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE OUTER MIRROR CONTROL ECU

a. Disconnect the 2 ECU connectors.

b. Remove the 2 screws and ECU.

Fig. 108: Identifying ECU Connectors Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































13. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH (See REMOVAL )

14. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY (See REMOVAL )

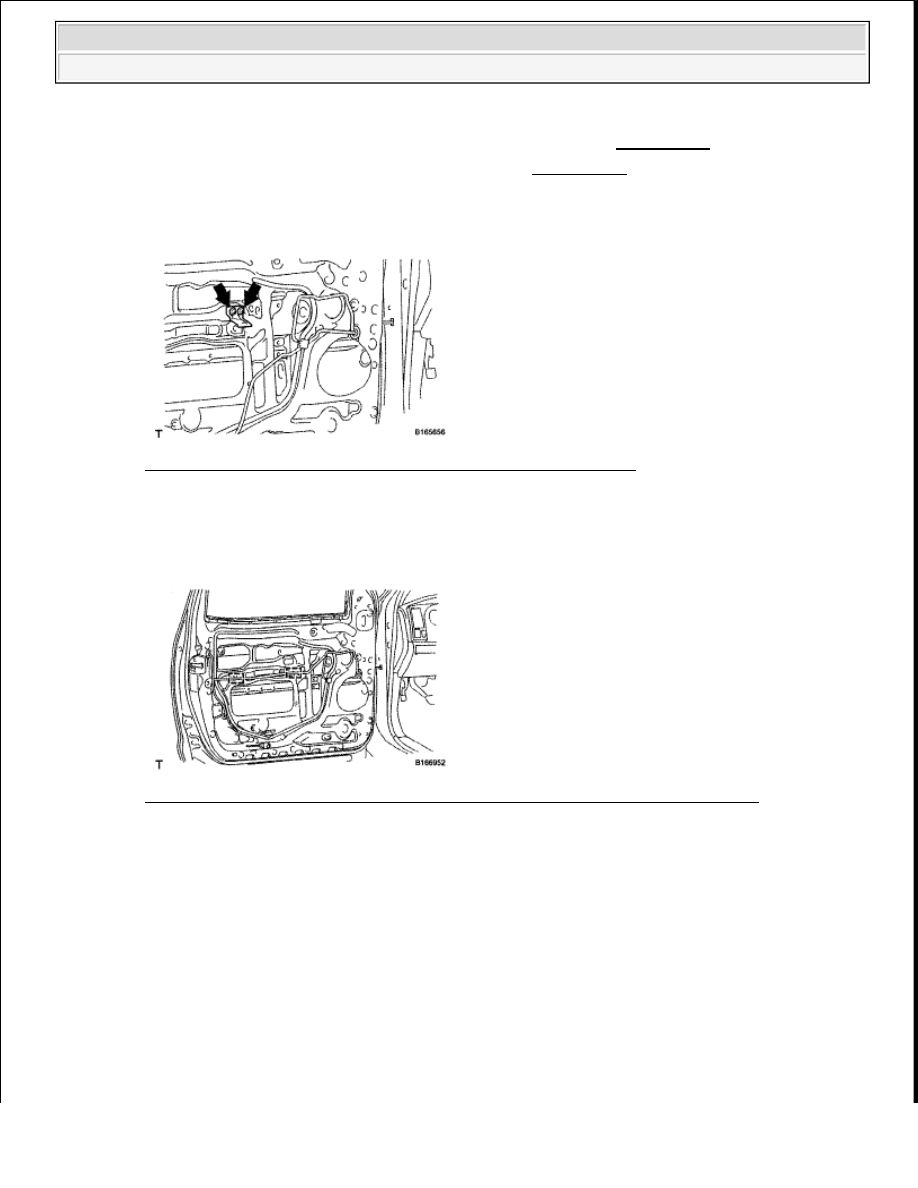

15. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

a. Remove the 2 screws and bracket.

Fig. 109: Identifying Screws On Front No. 1 Door Trim Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

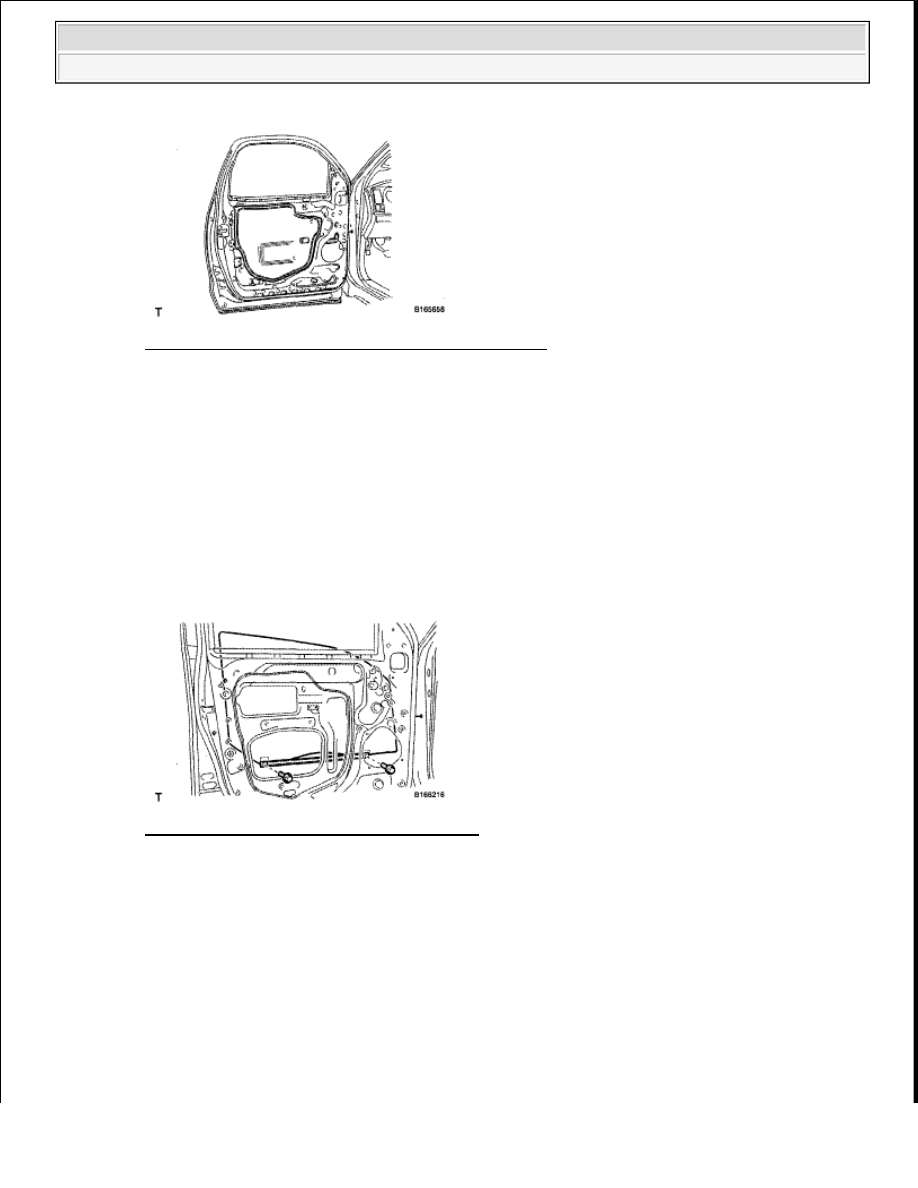

16. REMOVE FRONT DOOR SERVICE HOLE COVER LH

a. Using a clip remover, detach the 2 clamps.

Fig. 110: Identifying Front Door Service Hole Cover With Clip And Clamps LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the front door service hole cover.

HINT:

Remove the remaining tape on the door.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 111: Identifying Front Door Service Hole Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

a. for Driver Side:

1. Temporarily install the power window regulator master switch.

b. for Passenger Side:

1. Temporarily install the power window regulator switch.

c. Connect the cable to the negative (-) battery terminal.

d. Move the door glass until the bolts appear in the service holes.

e. Remove the 2 bolts.

Fig. 112: Identifying Door Glass With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the door glass in the direction indicated by the arrows in the illustration.

NOTE:

Be careful when removing the bolts as the glass may fall and become
damaged.
