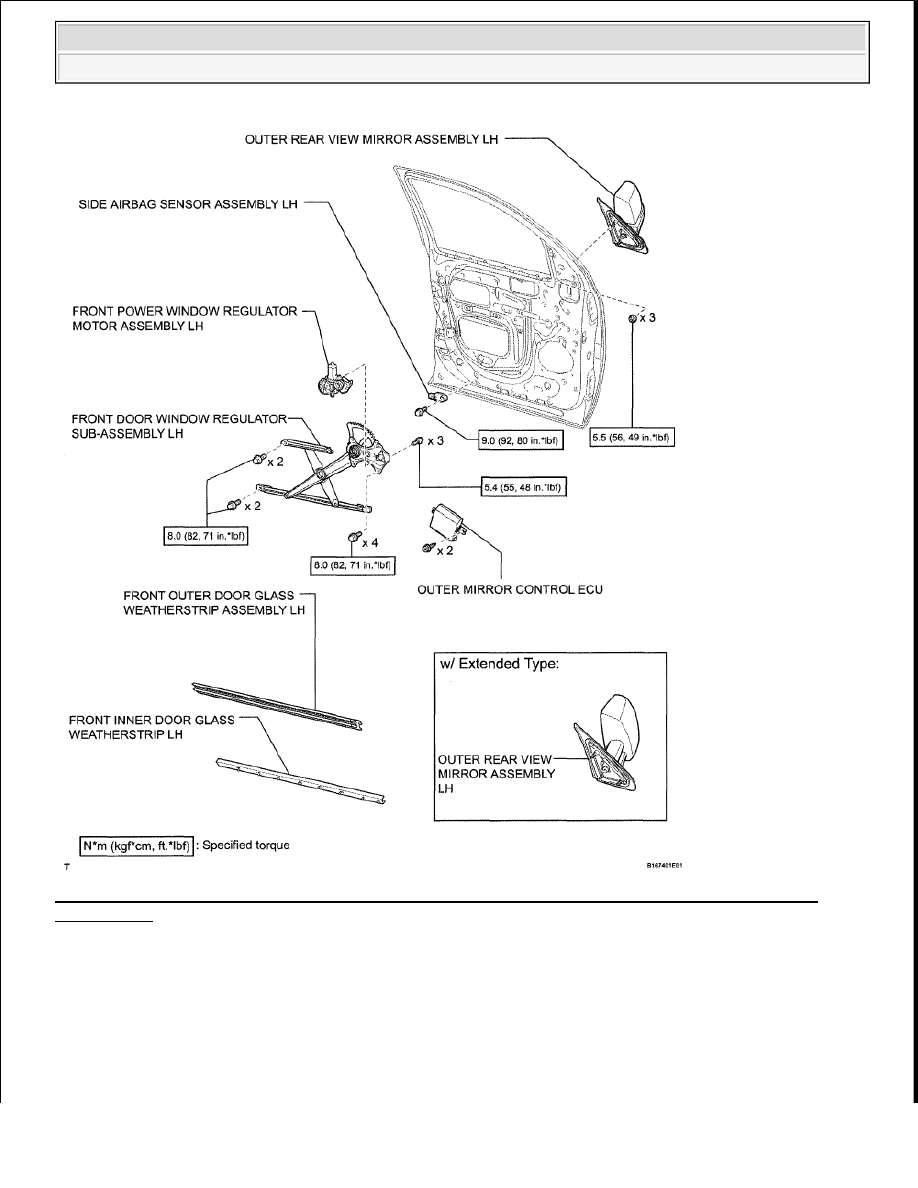

Fig. 26: Identifying Front Door Replacement Components With Torque Specifications (2 Of 5) (For
Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

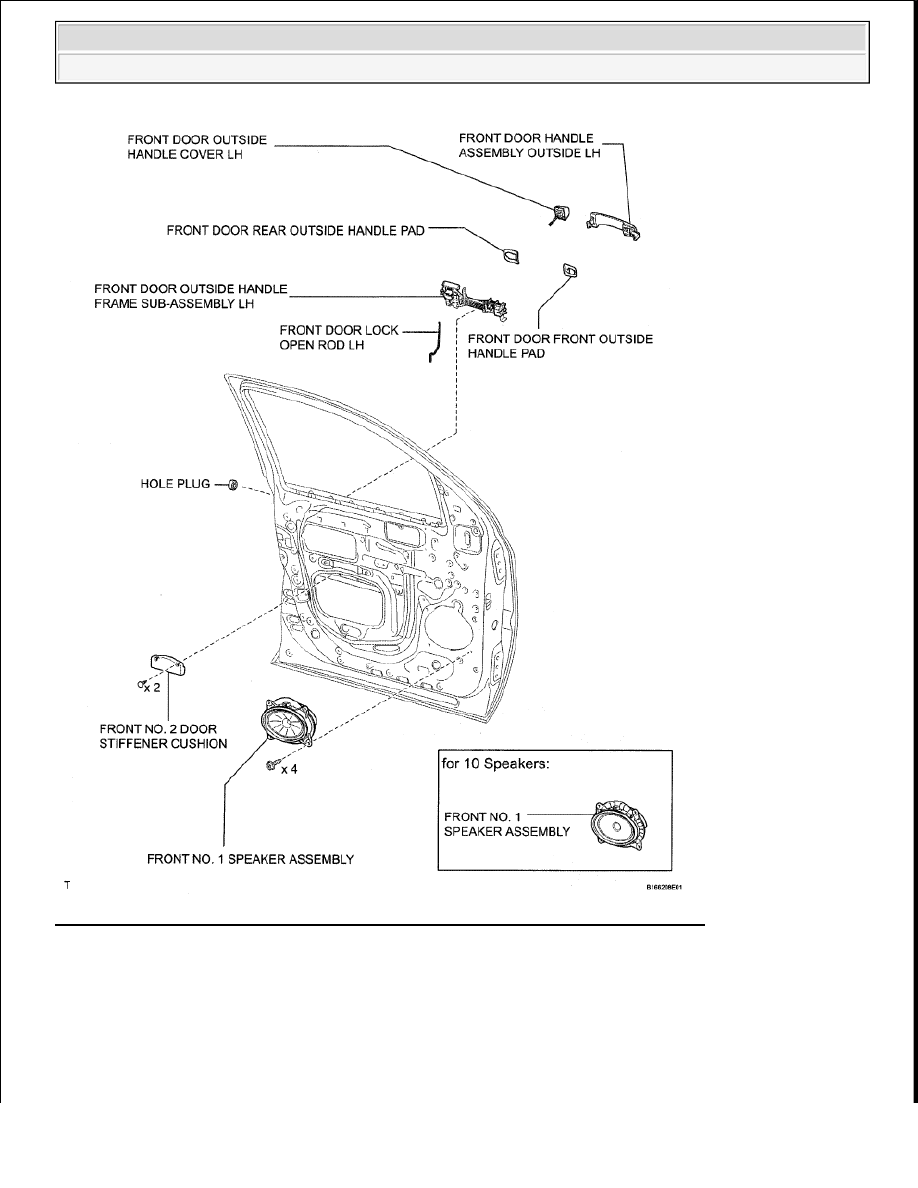

Fig. 27: Identifying Front Door Replacement Components (3 Of 5) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

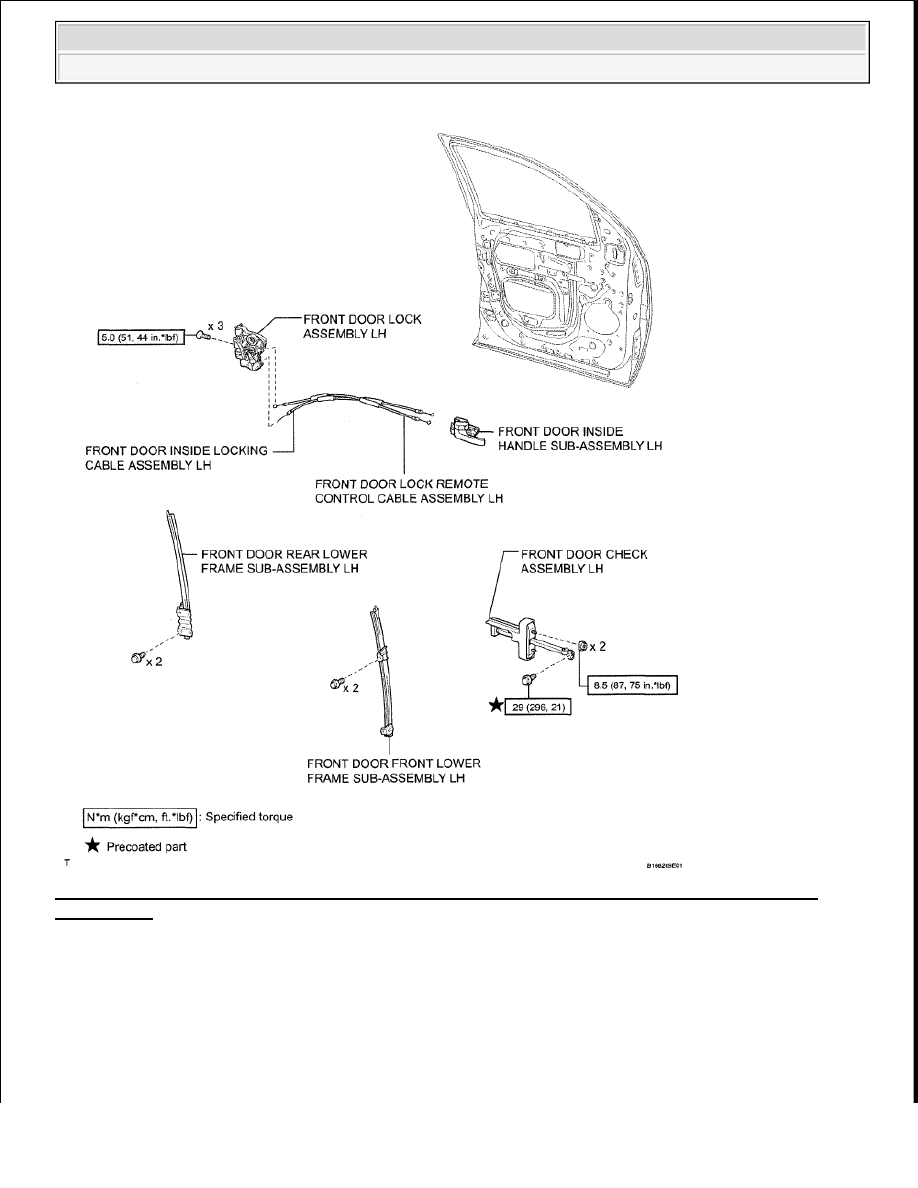

Fig. 28: Identifying Front Door Replacement Components With Torque Specifications (4 Of 5) (For
Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

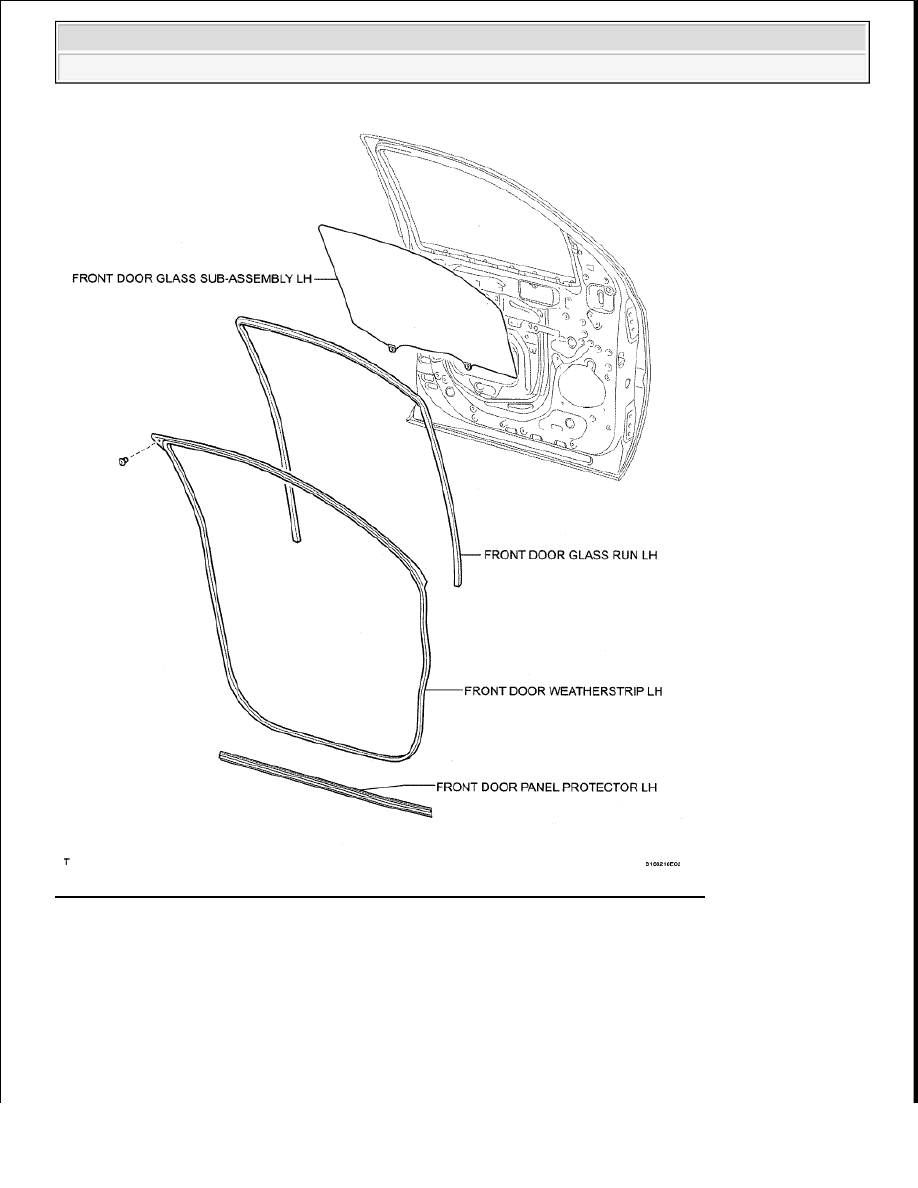

Fig. 29: Identifying Front Door Replacement Components (5 Of 5) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT FRONT DOOR PANEL SUB-ASSEMBLY LH

a. Check that the clearance measurements of areas A to J are within the standard range.
