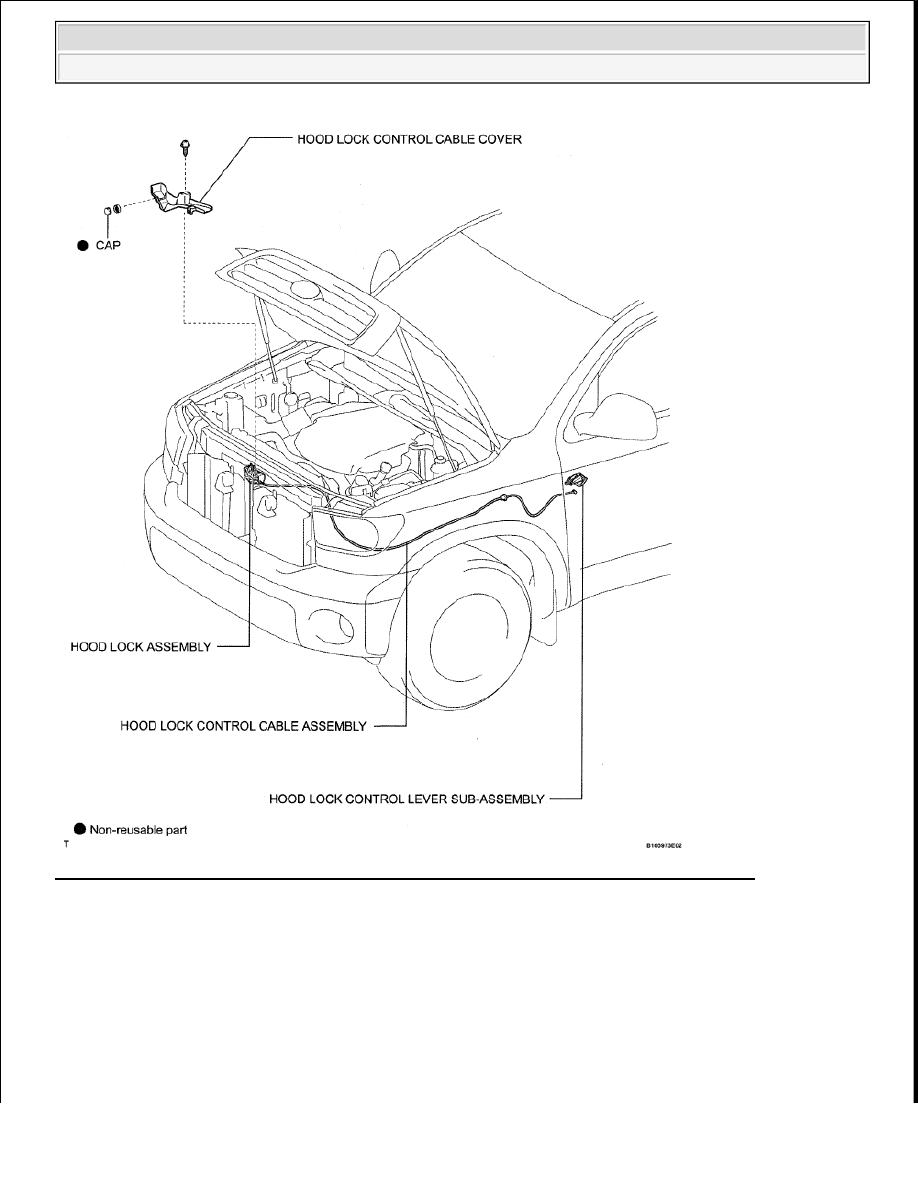

Fig. 13: Identifying Hood Lock Control Cable Assembly Replacement Components (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

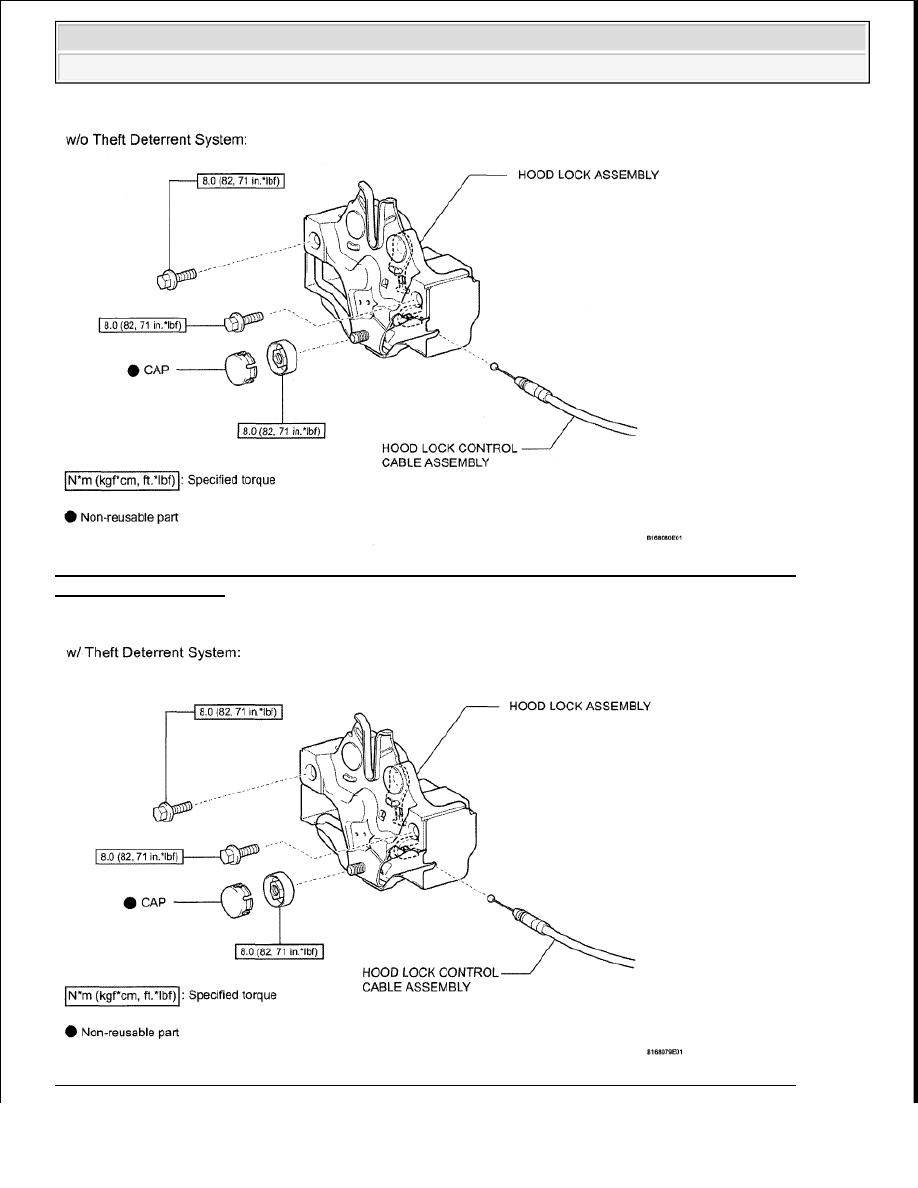

Fig. 14: Identifying Hood Lock Control Cable Assembly Replacement Components With Torque
Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 15: Identifying Hood Lock Control Cable Assembly Replacement Components With Torque



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Specifications (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE HOOD LOCK CONTROL CABLE COVER

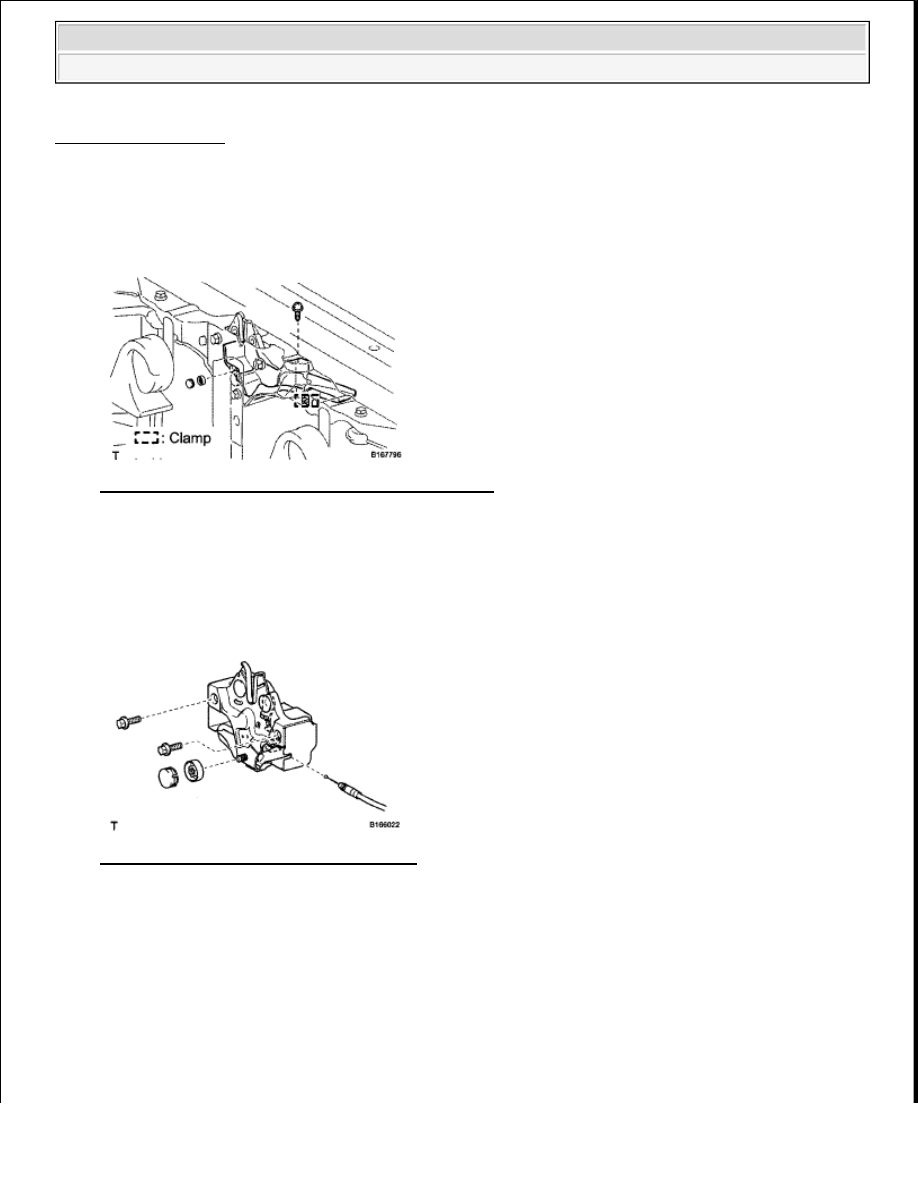

Fig. 16: Identifying Cable Cover Clamp And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the screw.

b. Remove the cap and nut.

c. Detach the clamp and remove the cable cover.

2. REMOVE HOOD LOCK ASSEMBLY

Fig. 17: Identifying Hood Lock Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the cap.

b. Remove the 2 bolts and nut.

c. Remove the hood lock.

d. w/ Theft Deterrent System:

1. Disconnect the hood lock control cable.

3. REMOVE HOOD LOCK CONTROL LEVER SUB-ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

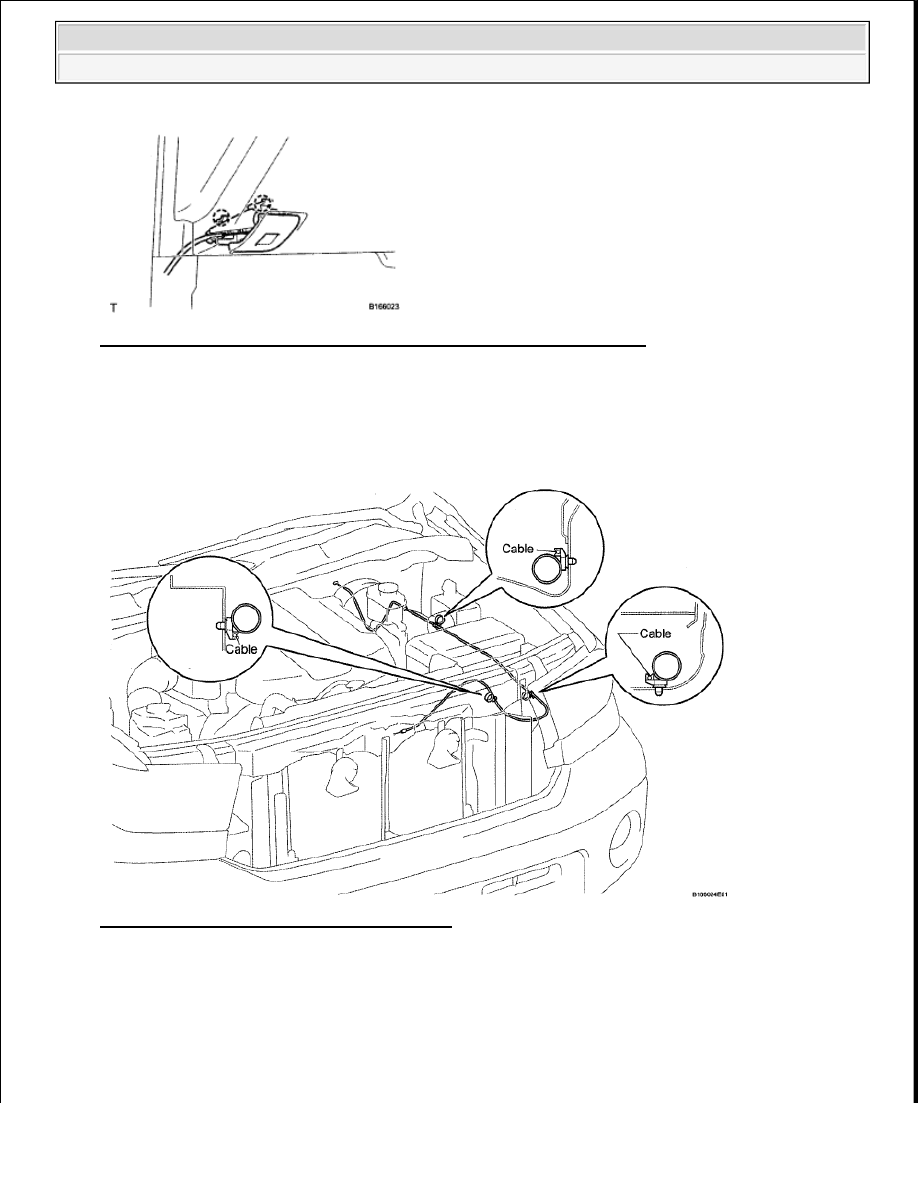

Fig. 18: Identifying Claws On Hood Lock Control Lever Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Detach the 2 claws.

b. Disconnect the hood lock control cable and remove the hood lock lever.

4. REMOVE HOOD LOCK CONTROL CABLE ASSEMBLY

Fig. 19: Identifying Hood Lock Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a screwdriver, detach the cable from the clamps shown in the illustration.

HINT:

Tape the screwdriver tip before use.
