3. Attach the 3 clips to install the moulding.

6. INSTALL LOWER OUTSIDE BACK WINDOW MOULDING

a. Clean the back window surface.

1. Using a heat light, heat the back window surface.

2. Remove the double-sided tape from the back window.

3. Wipe off any tape adhesive residue with cleaner.

b. If reusing the moulding:

Clean the moulding.

1. Using a heat light, heat the moulding.

2. Remove the double-sided tape from the moulding.

3. Wipe off any tape adhesive residue with cleaner.

4. Apply new double-sided tape to the moulding, as shown in the illustration.

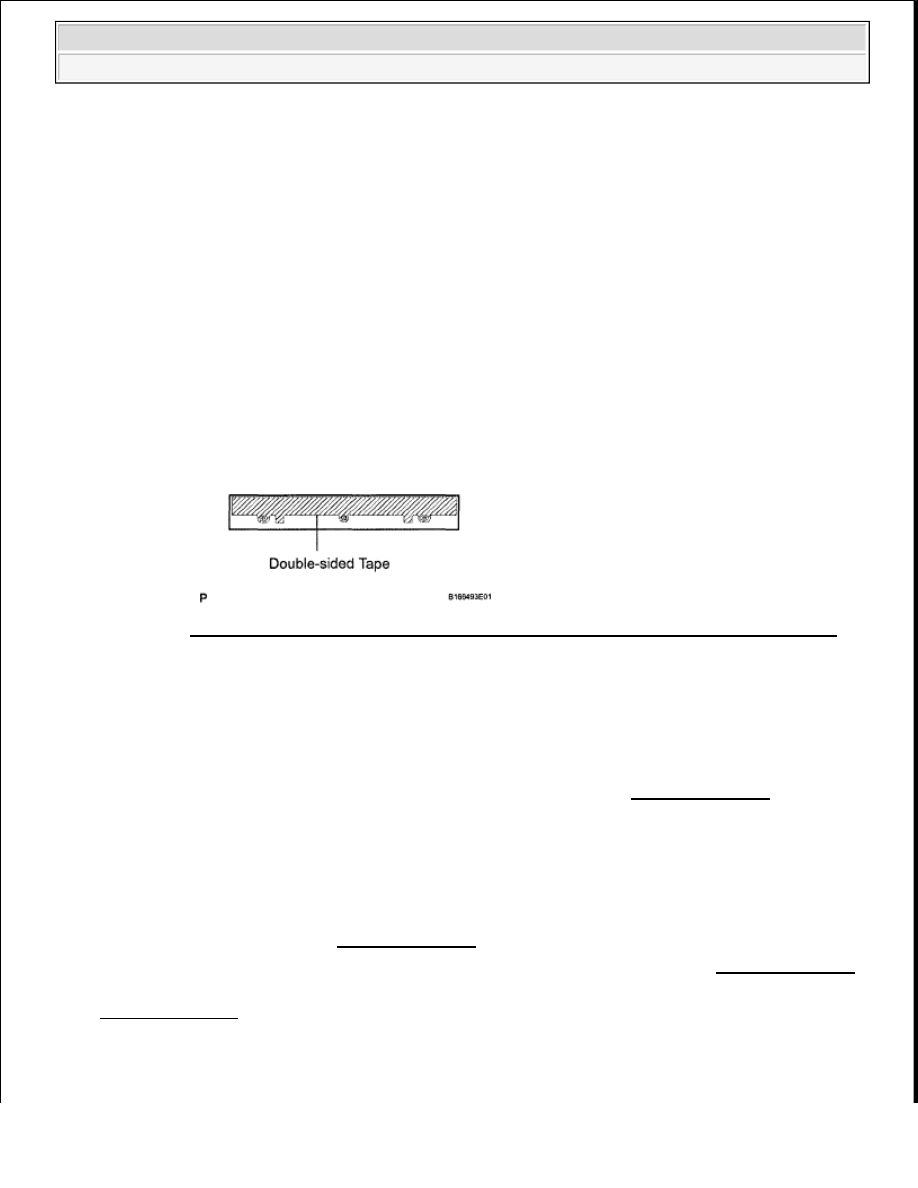

Fig. 141: Identifying Double Sided Tape On Lower Outside Back Window Moulding
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the moulding.

1. Using a heat light, heat the back window and moulding.

2. Remove the peeling paper.

3. Attach the 3 clips to install the moulding.

7. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH (See INSTALLATION )

8. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL COAT HOOK (See INSTALLATION )

10. INSTALL ROOM LIGHT ASSEMBLY (w/ Short Type Roof Console Box) (See INSTALLATION )

11. INSTALL ROOF CONSOLE BOX ASSEMBLY (w/ Long Type Roof Console Box) (See

INSTALLATION )

12. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. for Regular Cab:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Install the quarter trim panel (see INSTALLATION ).

b. for Double Cab:

Install the quarter trim panel (See INSTALLATION ).

13. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

14. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. for Regular Cab:

Install the quarter trim panel (see INSTALLATION ).

b. for Double Cab:

Install the quarter trim panel (See INSTALLATION ).

15. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

16. INSTALL LUGGAGE COMPARTMENT BOX RH (for Regular Cab) (See INSTALLATION )

17. INSTALL LUGGAGE COMPARTMENT BOX LH (for Regular Cab) (See INSTALLATION )

18. INSTALL UPPER BACK PANEL GARNISH (for Regular Cab) (See INSTALLATION )

19. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

20. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

21. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab)

22. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab)

23. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

24. INSTALL FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See INSTALLATION )

25. INSTALL REAR DOOR SCUFF PLATE LH (for Double Cab) (See INSTALLATION )

26. INSTALL REAR DOOR SCUFF PLATE RH (for Double Cab) (See INSTALLATION )

27. INSTALL REAR SEAT ASSEMBLY (for Double Cab)

a. Install the rear seat (see INSTALLATION ).

28. INSTALL FRONT SEAT ASSEMBLY (for Center Seat)

a. Install the front seat (see INSTALLATION ).

29. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































a. Install the front seat (see INSTALLATION ).

30. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

a. Install the front seat (see INSTALLATION ).

BACK WINDOW GLASS (FOR CREWMAX)

COMPONENTS

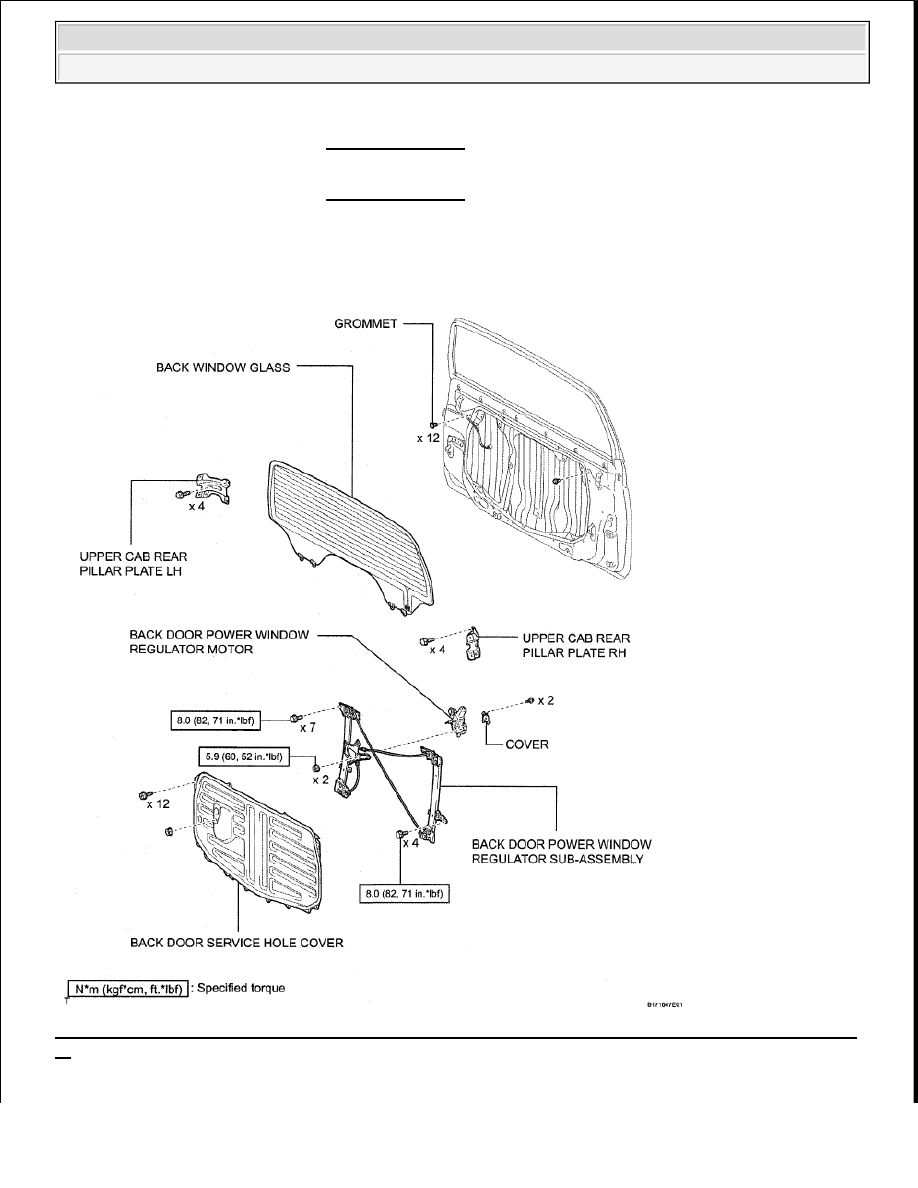

Fig. 142: Identifying Back Window Glass (For Crewmax) Components With Torque Specifications (1 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

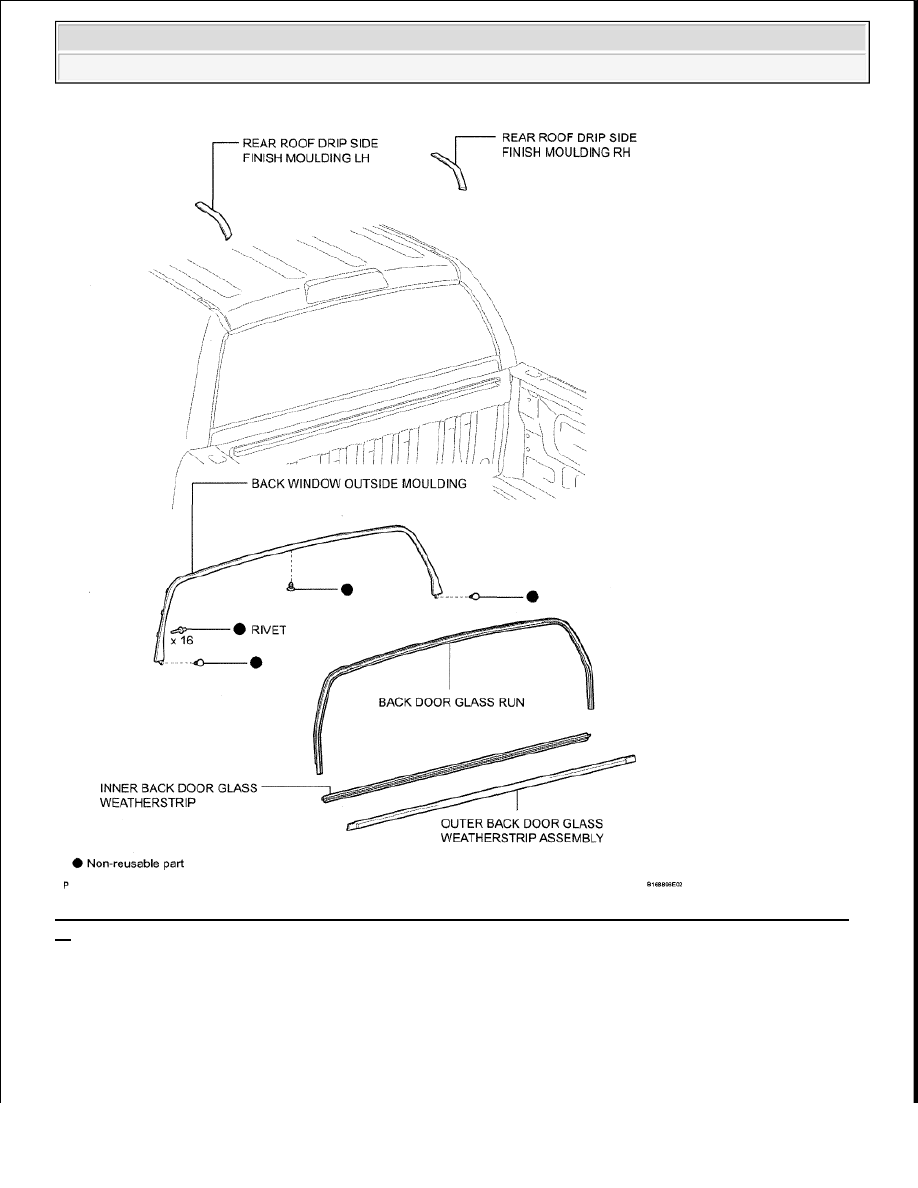

Fig. 143: Identifying Back Window Glass (For Crewmax) Components With Torque Specification (2 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
