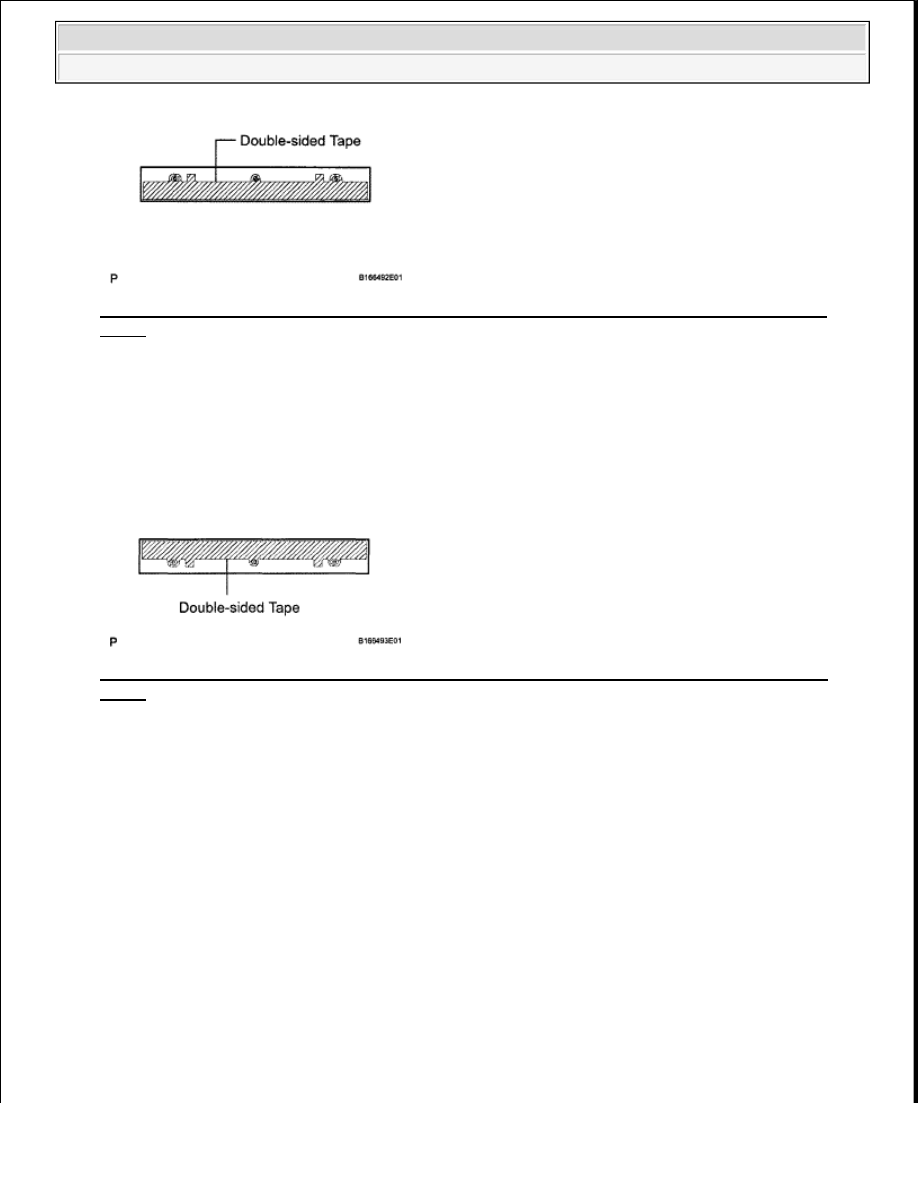

Fig. 127: Identifying Double Sided Tape On Upper Outside Back Window Moulding (For Slide
Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Perform the following procedure if replacing the back window moulding.

a. Using a moulding remover, detach the 3 clips and remove the back window moulding.

28. REMOVE LOWER OUTSIDE BACK WINDOW MOULDING (for Slide Type)

Fig. 128: Identifying Double Sided Tape On Lower Outside Back Window Moulding (For Slide
Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Perform the following procedure if replacing the back window moulding.

a. Using a moulding remover, detach the 3 clips and remove the back window moulding.

29. CLEAN BACK WINDOW ASSEMBLY

a. Using a scraper, remove the damaged spacers and adhesive sticking to the glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Fig. 129: Removing Damaged Stoppers, Dams And Adhesive Sticking To Glass
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Clean the outer edge of the back window with a non-residue solvent.

30. CLEAN VEHICLE BODY

a. Using a scraper, remove the moulding and adhesive from the vehicle body.

b. Clean and shape the contact surface of the vehicle body.

1. On the contact surface of the vehicle body, use a knife to cut away excess adhesive as shown

in the illustration.

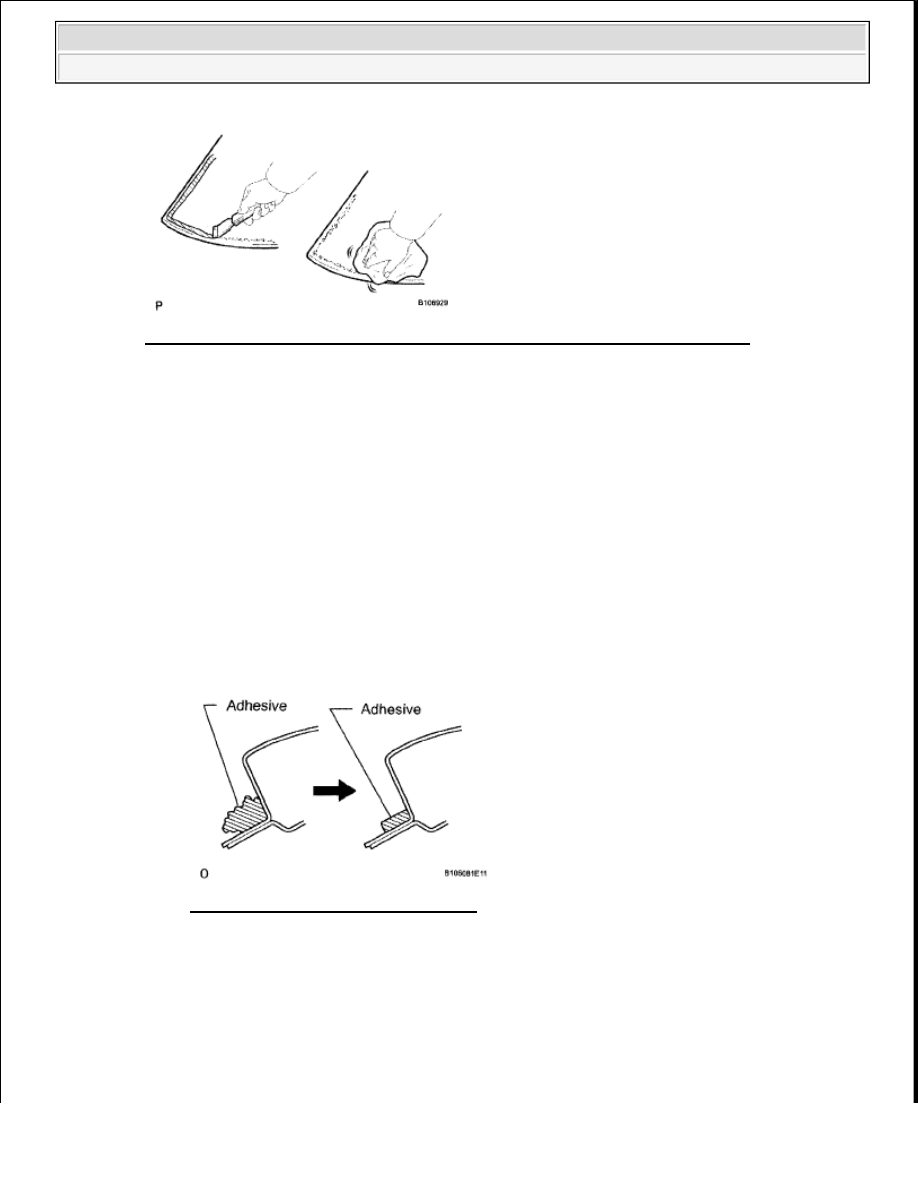

Fig. 130: Identifying Excess Adhesive
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Leave as much adhesive on the vehicle body as possible.

NOTE:



Do not touch the back window surface after cleaning it.



Be careful not to damage the window.



Even if using a new back window, clean the back window with a
non-residue solvent.

NOTE:

Be careful not to damage the vehicle body.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































2. Clean the contact surface of the vehicle body with cleaner.

HINT:

Even if all the adhesive has been removed, clean the vehicle body.

INSTALLATION

1. INSTALL NO. 1 BACK WINDOW GLASS SPACER

a. Install 2 new spacers onto the back window assembly as shown in the illustration.

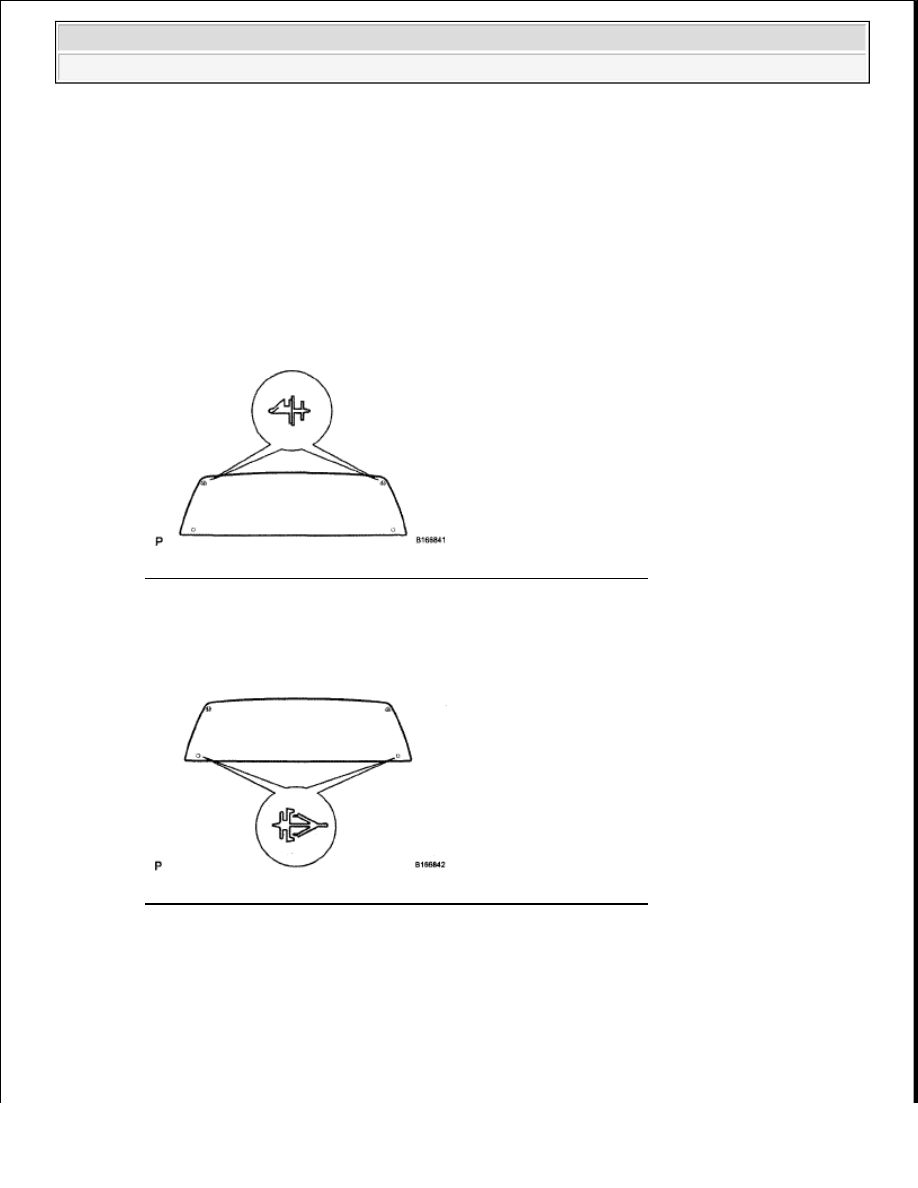

Fig. 131: Identifying Spacers Onto Back Window Glass Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 BACK WINDOW GLASS SPACER

a. Install 2 new spacers onto the back window assembly as shown in the illustration.

Fig. 132: Identifying Spacers Onto Back Window Glass Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL BACK WINDOW ASSEMBLY

a. Using a brush or sponge, apply Primer M to the exposed part of the vehicle body.

NOTE:



Allow the primer to dry for 3 minutes or more.



Do not apply primer to the adhesive.



Throw away any leftover primer.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































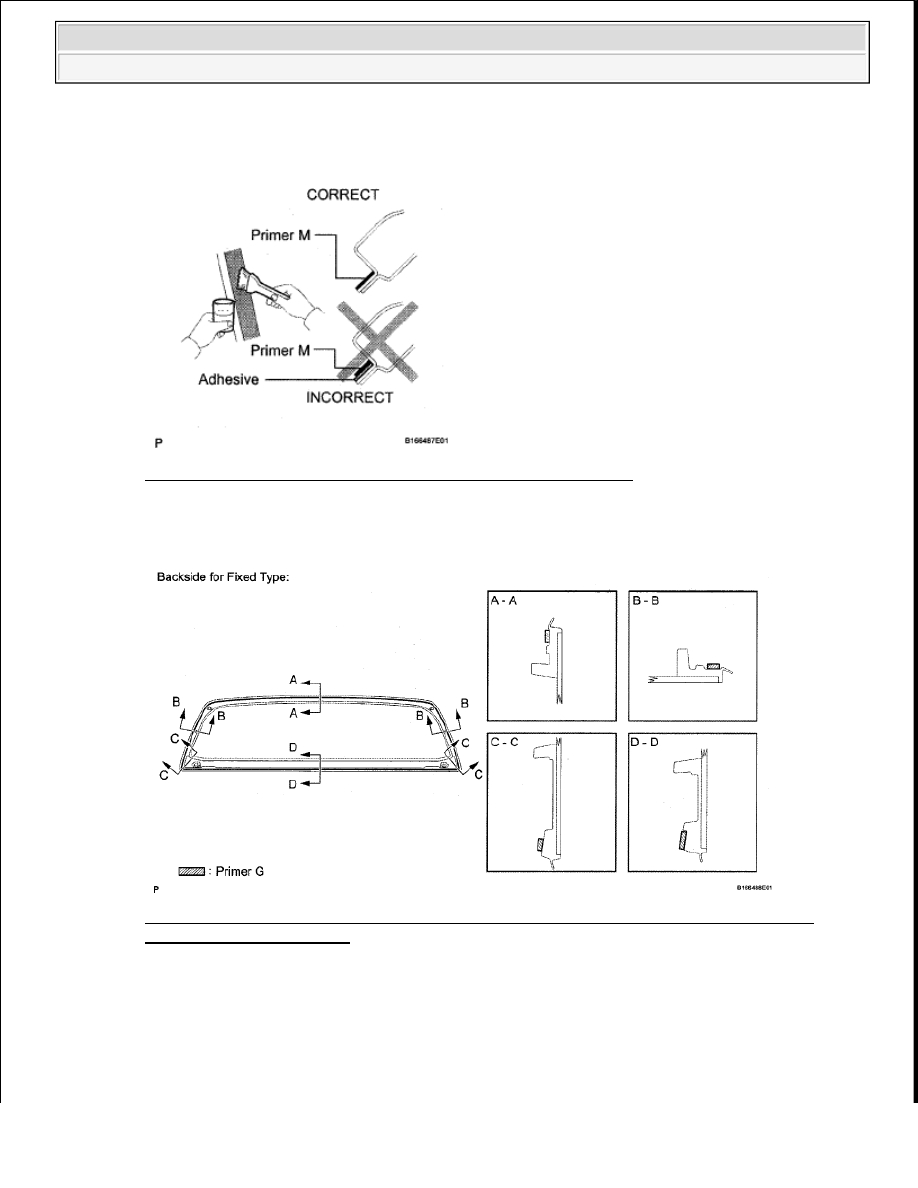

Fig. 133: Applying Primer M To Exposed Part Of Vehicle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a brush or sponge, apply Primer G to the contact surface of the back window.

Fig. 134: Identifying Applying Area Of Primer G To Contact Surface Of Back Window
(Backside For Fixed Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Do not apply too much primer.



2009 Toyota Tundra
