a. Remove the front seat (see REMOVAL ).

3. REMOVE FRONT SEAT ASSEMBLY (for Center Seat)

a. Remove the front seat (see REMOVAL ).

4. REMOVE REAR SEAT ASSEMBLY (for Double Cab)

a. Remove the rear seat (see REMOVAL ).

5. REMOVE FRONT DOOR SCUFF PLATE LH (See REMOVAL )

6. REMOVE FRONT DOOR SCUFF PLATE RH (See REMOVAL )

7. REMOVE REAR DOOR SCUFF PLATE LH (for Double Cab) (See REMOVAL )

8. REMOVE REAR DOOR SCUFF PLATE RH (for Double Cab) (See REMOVAL )

9. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

a. Partially remove the front door opening trim weatherstrip LH so that the quarter trim panel front

LH and quarter trim panel lower LH can be removed (see REMOVAL ).

10. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

HINT:

Use the same procedures described for the LH side.

11. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab)

a. Partially remove the front door opening trim weatherstrip LH so that the quarter trim panel front

LH and quarter trim panel lower LH can be removed (see REMOVAL ).

12. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab)

HINT:

Use the same procedures described for the LH side.

13. REMOVE UPPER BACK PANEL GARNISH (for Regular Cab) (See REMOVAL )

14. REMOVE LUGGAGE COMPARTMENT BOX LH (for Regular Cab) (See REMOVAL )

15. REMOVE LUGGAGE COMPARTMENT BOX RH (for Regular Cab) (See REMOVAL )

16. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. for Regular Cab:

Remove the quarter trim panel (see REMOVAL ).

b. for Double Cab:

Remove the quarter trim panel (See REMOVAL ).

17. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

a. for Regular Cab:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Remove the quarter trim panel (see REMOVAL ).

b. for Double Cab:

Remove the quarter trim panel (See REMOVAL ).

18. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. for Regular Cab:

Remove the quarter trim panel (see REMOVAL ).

b. for Double Cab:

Remove the quarter trim panel (see REMOVAL ).

19. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

20. REMOVE ROOF CONSOLE BOX ASSEMBLY (w/ Long Type Roof Console Box) (See

REMOVAL )

21. REMOVE ROOM LIGHT ASSEMBLY (w/ Short Type Roof Console Box) (See REMOVAL )

22. REMOVE COAT HOOK (See REMOVAL )

23. TEMPORARILY REMOVE ROOF HEADLINING ASSEMBLY

a. for Regular Cab:

It is not necessary to completely remove the roof headlining. Slightly lower the rear section of the
roof headlining (see REMOVAL ) so that the back window glass can be removed in a later step.

b. for Double Cab:

It is not necessary to completely remove the roof headlining. Slightly lower the rear section of the
roof headlining (see REMOVAL ) so that the back window glass can be removed in a later step.

24. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING LH (See REMOVAL )

25. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

26. REMOVE BACK WINDOW ASSEMBLY

a. Apply protective tape to the outer surface of the vehicle body to prevent scratches.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Fig. 123: Applying Protective Tape To Outer Surface Of Vehicle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. From the interior, insert a piano wire between the vehicle body and back window as shown in the

illustration.

Fig. 124: Inserting Piano Wire Between Vehicle Body And Back Window
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Tie objects that can serve as handles (for example, wooden blocks) to both wire ends.

d. Place matchmarks over the window and vehicle body on the locations indicated in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

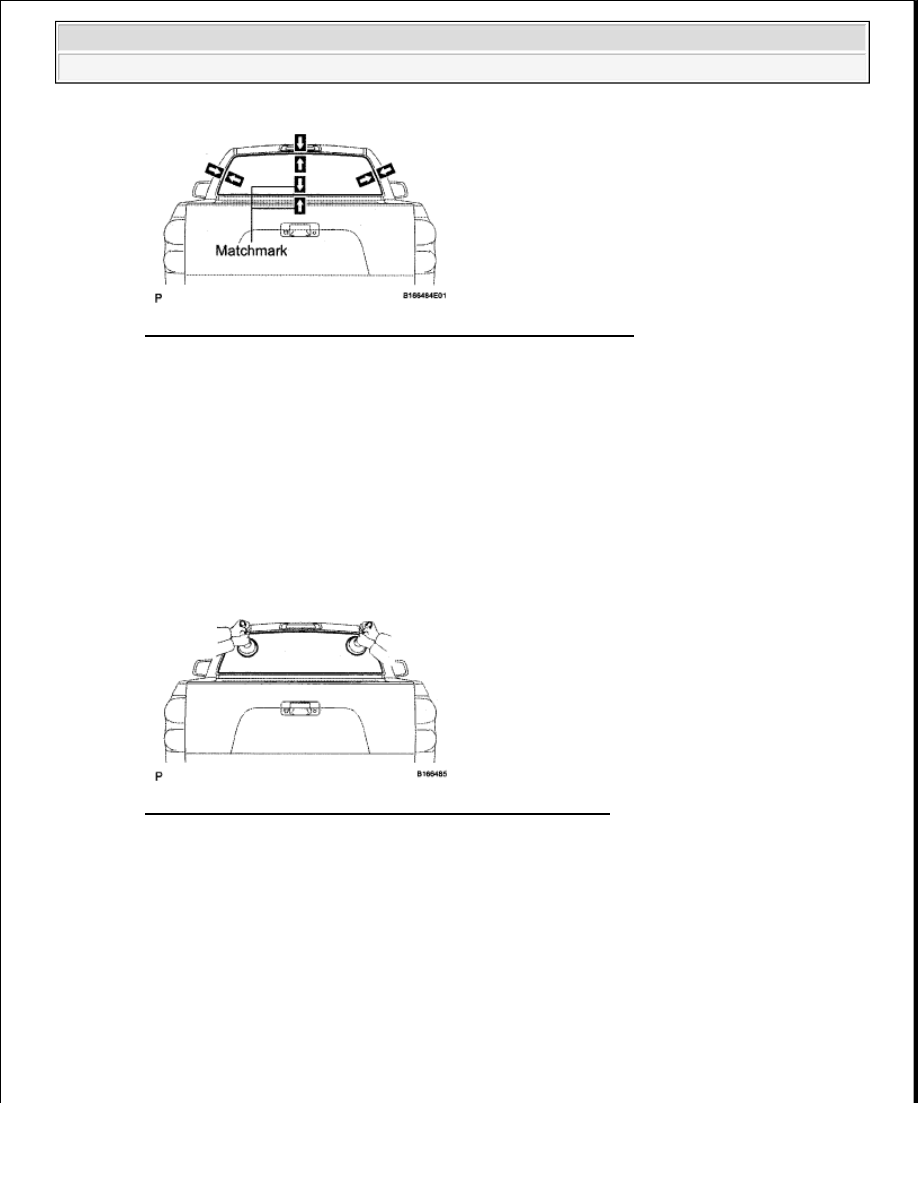

Fig. 125: Placing Matchmarks Over Window And Vehicle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Matchmarks do not need to be placed if the window is not going to be reused.

e. Cut through the adhesive by pulling the piano wire around the back window.

f. Using suction cups, remove the back window glass.

Fig. 126: Removing Back Window Glass Using Suction Cups
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE UPPER OUTSIDE BACK WINDOW MOULDING (for Slide type)

NOTE:

Leave as much adhesive on the vehicle body as possible when
removing the back window.

NOTE:

If the stopper is damaged, the back window glass assembly must be
replaced. Be careful when performing the procedure.
