1. INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Apply battery voltage to connector terminals 1 and 2.

b. Check that the motor gear rotates smoothly as follows.

OK

REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (CREW MAX)

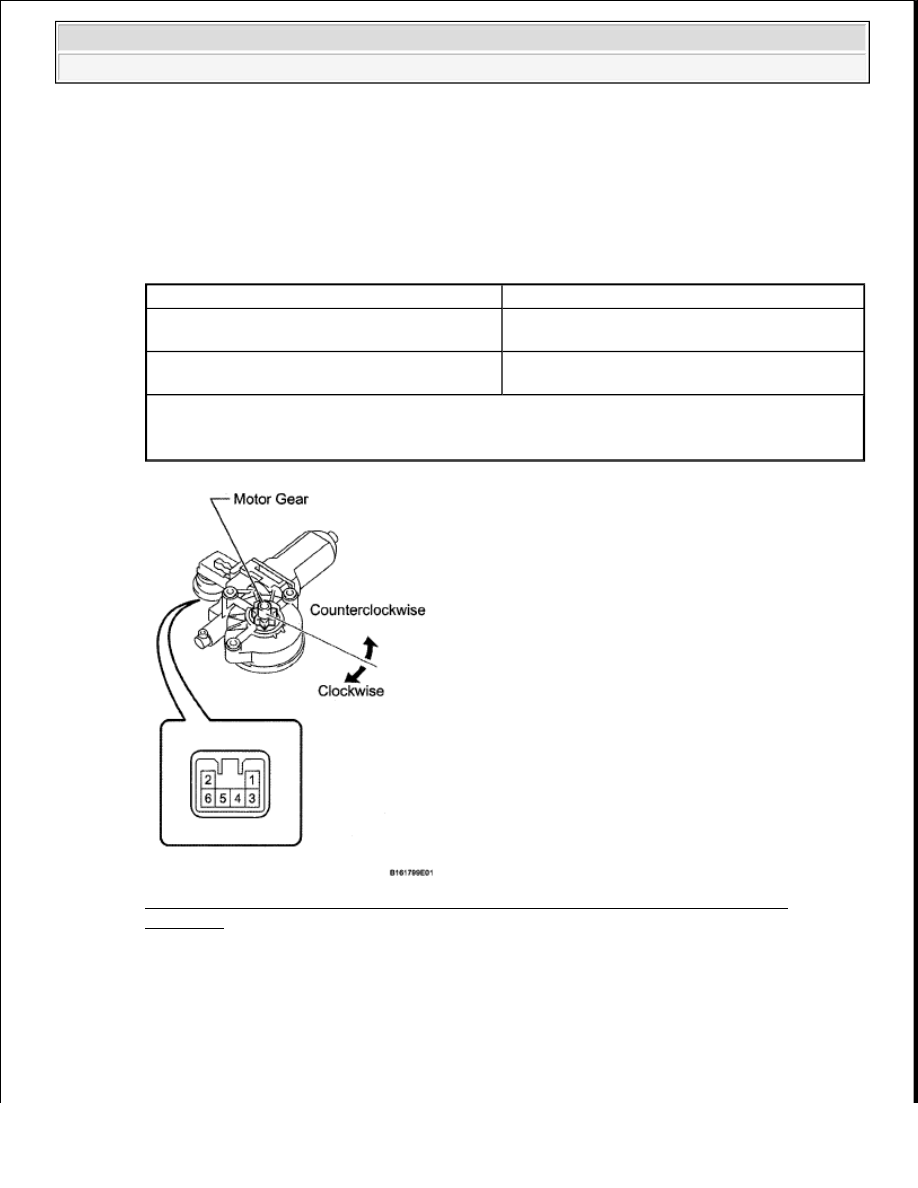

Fig. 76: Identifying Rear Power Window Regulator Motor Assembly LH Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the motor.

2. INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH

a. Apply battery voltage to connector terminals 1 and 2.

b. Check that the motor gear rotates smoothly as follows.

Measurement Condition

Specified Condition

Battery positive (+) --> 1
Battery negative (-) --> 2

Motor gear rotates counterclockwise

(1)

Battery positive (+) --> 2
Battery negative (-) --> 1

Motor gear rotates clockwise

(2)

(1)

Clockwise for Double Cab

(2)

Counterclockwise for Double Cab



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































OK

REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (CREWMAX)

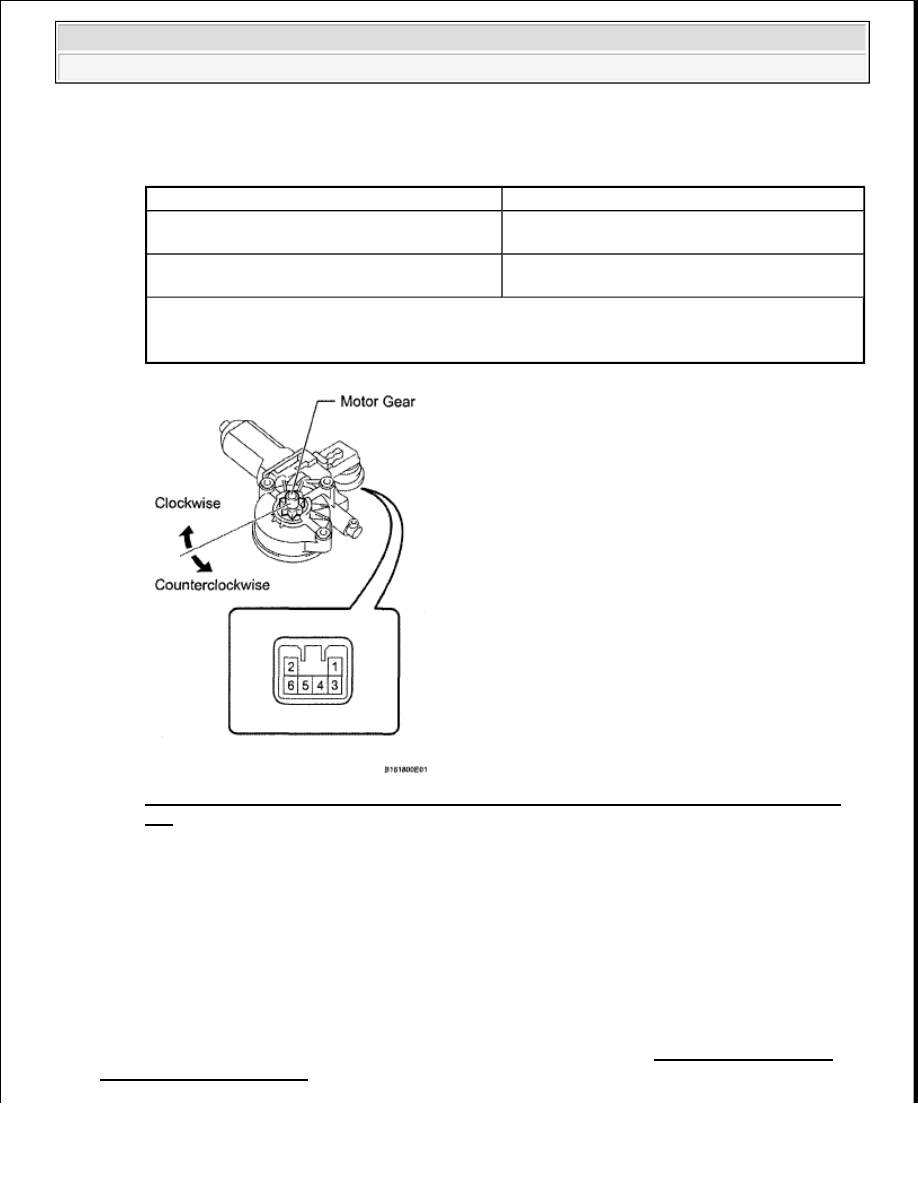

Fig. 77: Identifying Rear Power Window Regulator Motor Assembly Connector Terminals
RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the motor.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

Measurement Condition

Specified Condition

Battery positive (+) --> 1
Battery negative (-) --> 2

Motor gear rotates clockwise

(1)

Battery positive (+) --> 2
Battery negative (-) --> 1

Motor gear rotates counterclockwise

(2)

(1)

Counterclockwise for Double Cab

(2)

Clockwise for Double Cab



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































1. INSTALL POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the regulator motor.

b. Using a T25 "TORX" driver, install the motor with the 3 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

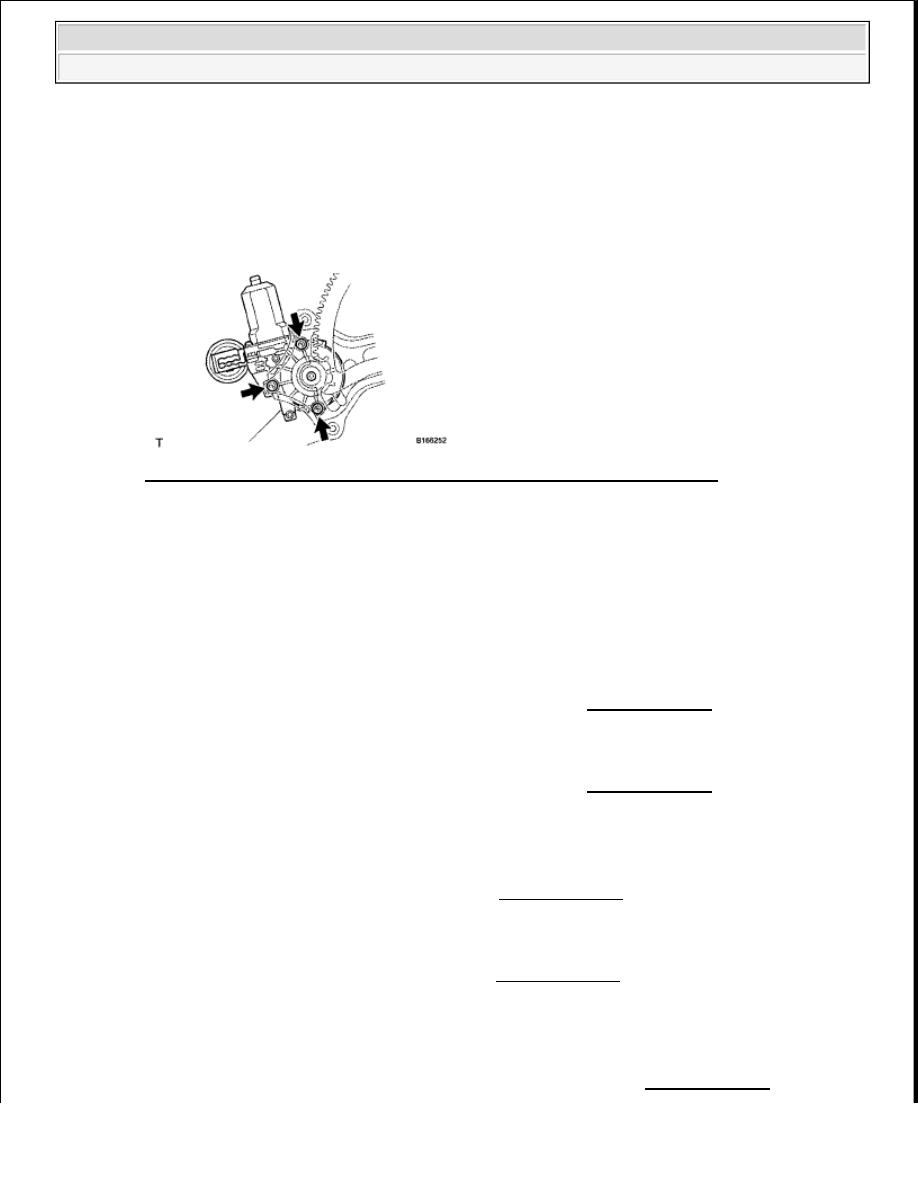

Fig. 78: Identifying Power Window Regulator Motor Assembly LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For a new rear window regulator, the installation position of the regulator will be set when the self-
tapping screws are installed.

2. INSTALL REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. for Double Cab:

Install the rear door window regulator sub-assembly LH (see REASSEMBLY ).

b. for CrewMax:

Install the rear door window regulator sub-assembly LH (see REASSEMBLY ).

3. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH

a. for Double Cab:

Install the rear door glass sub-assembly LH (See REASSEMBLY ).

b. for CrewMax:

Install the rear door glass sub-assembly LH (see REASSEMBLY ).

4. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

a. for Double Cab:

Install the rear door rear lower window frame sub-assembly LH (See REASSEMBLY ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































b. for CrewMax:

Install the rear door rear lower window frame sub-assembly LH (see REASSEMBLY ).

5. INSTALL REAR DOOR GLASS RUN LH

a. for Double Cab:

Install the rear door glass run LH (See REASSEMBLY ).

b. for CrewMax:

Install the rear door glass run LH (see REASSEMBLY ).

6. INSTALL REAR DOOR SERVICE HOLE COVER LH

a. for Double Cab:

Install the rear door service hole cover LH (See REASSEMBLY ).

b. for CrewMax:

Install the rear door service hole cover LH (see REASSEMBLY ).

7. INSTALL REAR NO. 2 DOOR TRIM BRACKET

a. for Double Cab:

Install the rear No. 2 door trim bracket (See REASSEMBLY ).

b. for CrewMax:

Install the rear No. 2 door trim bracket (see REASSEMBLY ).

8. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

a. for Double Cab:

Install the rear door trim board sub-assembly LH (See REASSEMBLY ).

b. for CrewMax:

Install the rear door trim board sub-assembly LH (see REASSEMBLY ).

9. INSTALL COURTESY LIGHT ASSEMBLY

a. for Double Cab:

Install the courtesy light assembly (See REASSEMBLY ).

b. for CrewMax:
