Install the front door service hole cover LH (see REASSEMBLY ).

b. for Double Cab:

Install the front door service hole cover LH (see REASSEMBLY ).

c. for CrewMax:

Install the front door service hole cover LH (see REASSEMBLY ).

5. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

a. for Regular Cab:

Install the front No. 1 door trim bracket (see REASSEMBLY ).

b. for Double Cab:

Install the front No. 1 door trim bracket (See REASSEMBLY ).

c. for CrewMax:

Install the front No. 1 door trim bracket (See REASSEMBLY ).

6. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

a. for Regular Cab:

Install the front No. 1 speaker assembly (see REASSEMBLY ).

b. for Double Cab:

Install the front No. 1 speaker assembly (See REASSEMBLY ).

c. for CrewMax:

Install the front No. 1 speaker assembly (See REASSEMBLY ).

7. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

a. for Regular Cab:

Install the front door trim board sub-assembly LH (see REASSEMBLY ).

b. for Double Cab:

Install the front door trim board sub-assembly LH (See REASSEMBLY ).

c. for CrewMax:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Install the front door trim board sub-assembly LH (See REASSEMBLY ).

8. INSTALL COURTESY LIGHT ASSEMBLY

a. for Regular Cab:

Install the courtesy light assembly (see REASSEMBLY ).

b. for Double Cab:

Install the courtesy light assembly (See REASSEMBLY ).

c. for CrewMax:

Install the courtesy light assembly (See REASSEMBLY ).

9. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. for Regular Cab:

Install the front lower door frame bracket garnish LH (see REASSEMBLY ).

b. for Double Cab:

Install the front lower door frame bracket garnish LH (See REASSEMBLY ).

c. for CrewMax:

Install the front lower door frame bracket garnish LH (See REASSEMBLY ).

10. INSTALL FRONT UPPER ARMREST BASE PANEL LH

a. for Regular Cab:

Install the front upper armrest base panel LH (see REASSEMBLY ).

b. for Double Cab:

Install the front upper armrest base panel LH (See REASSEMBLY ).

c. for CrewMax:

Install the front upper armrest base panel LH (See REASSEMBLY ).

11. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

a. for Regular Cab:

Install the front door inside handle bezel plug LH (see REASSEMBLY ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































b. for Double Cab:

Install the front door inside handle bezel plug LH (See REASSEMBLY ).

c. for CrewMax:

Install the front door inside handle bezel plug LH (See REASSEMBLY ).

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

POWER WINDOW REGULATOR MOTOR (FOR REAR DOOR)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

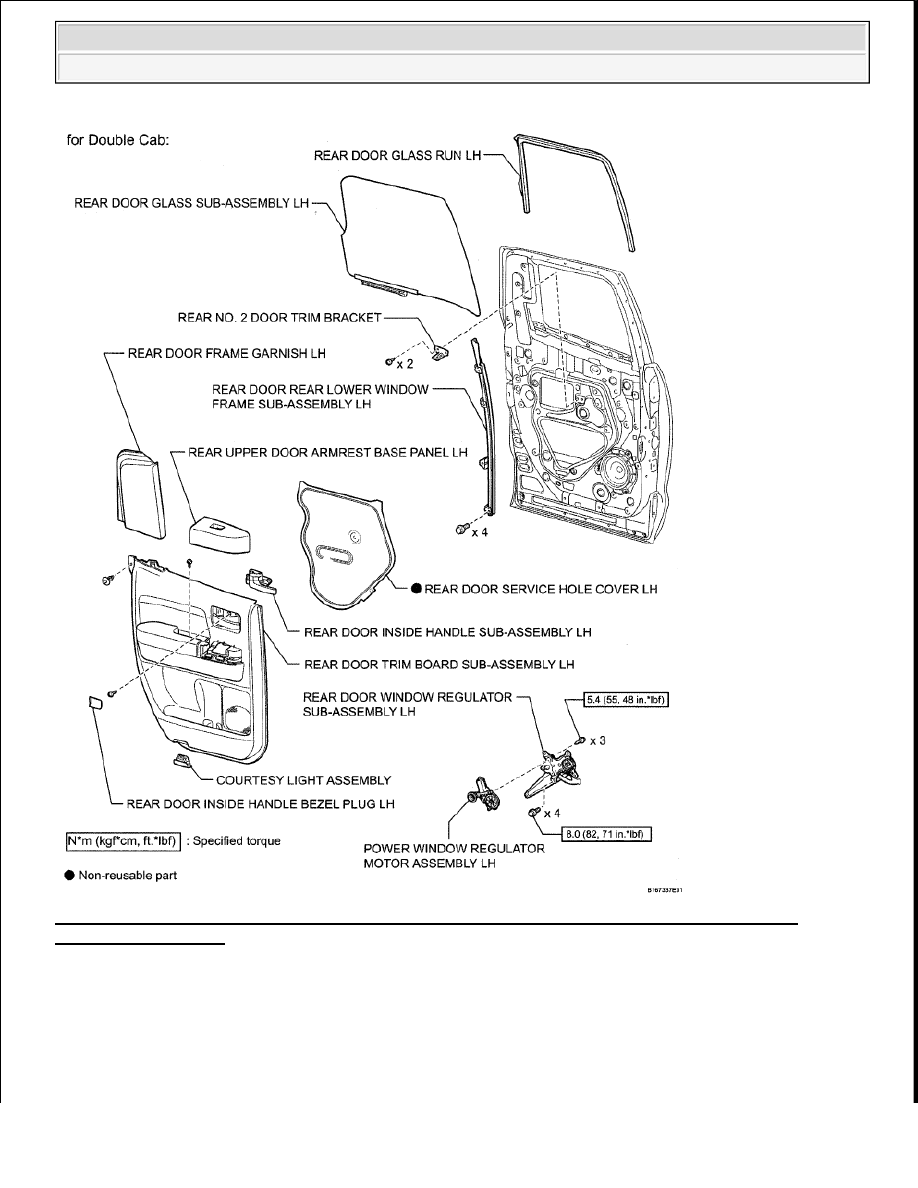

Fig. 73: Identifying Power Window Regulator Motor (For Rear Door) Components With Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
