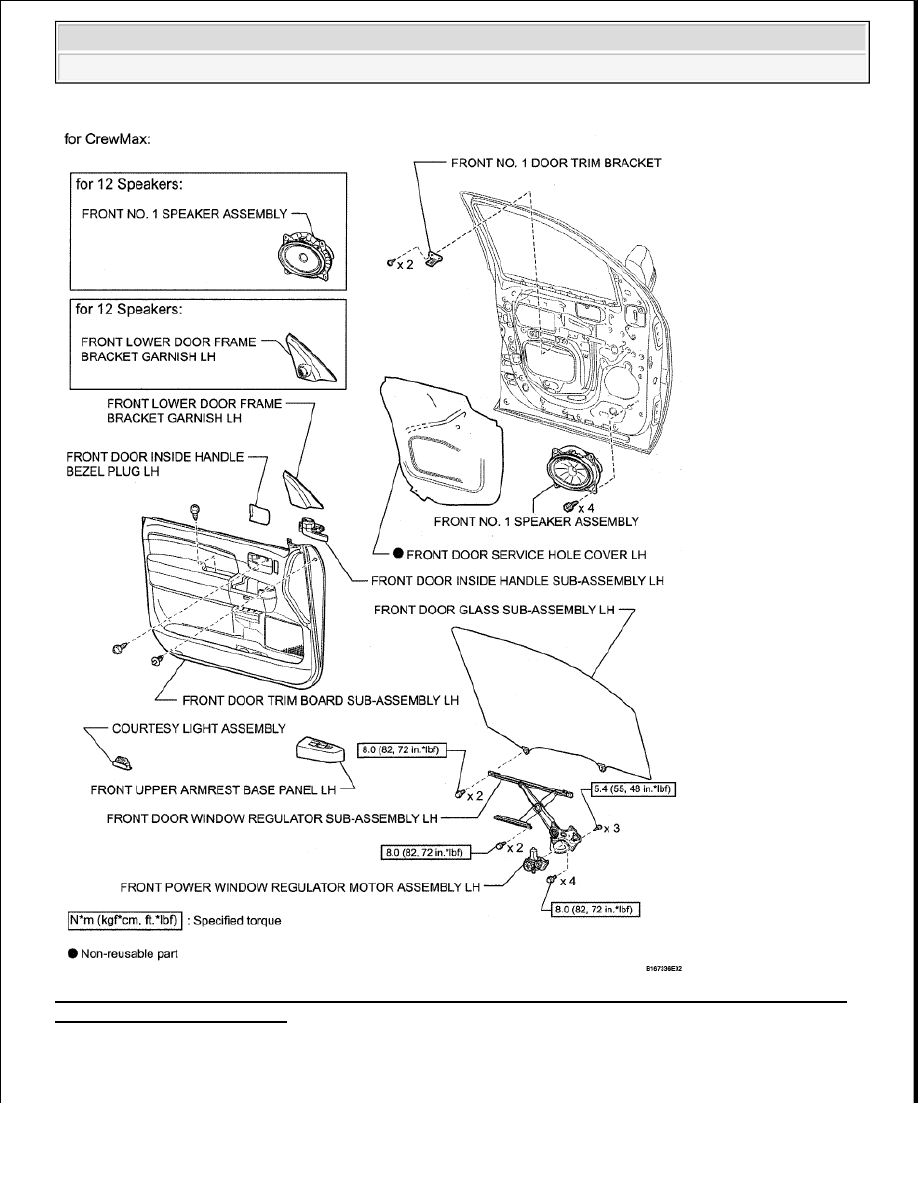

Fig. 68: Identifying Power Window Regulator Motor (For Front Door) Replacement Components With
Torque Specifications (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

a. for Regular Cab:

Remove the front door inside handle bezel plug LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front door inside handle bezel plug LH (See DISASSEMBLY ).

c. for CrewMax:

Remove the front door inside handle bezel plug LH (see DISASSEMBLY ).

3. REMOVE FRONT UPPER ARMREST BASE PANEL LH

a. for Regular Cab:

Remove the front upper armrest base panel LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front upper armrest base panel LH (See DISASSEMBLY ).

c. for CrewMax:

Remove the front upper armrest base panel LH (see DISASSEMBLY ).

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































4. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. for Regular Cab:

Remove the front lower door frame bracket garnish LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front lower door frame bracket garnish LH (See DISASSEMBLY ).

c. for CrewMax:

Remove the front lower door frame bracket garnish LH (see DISASSEMBLY ).

5. REMOVE COURTESY LIGHT ASSEMBLY

a. for Regular Cab:

Remove the courtesy light assembly (see DISASSEMBLY ).

b. for Double Cab:

Remove the courtesy light assembly (See DISASSEMBLY ).

c. for CrewMax:

Remove the courtesy light assembly (see DISASSEMBLY ).

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

a. for Regular Cab:

Remove the front door trim board sub-assembly LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front door trim board sub-assembly LH (See DISASSEMBLY ).

c. for CrewMax:

Remove the front door trim board sub-assembly LH (see DISASSEMBLY ).

7. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

a. for Regular Cab:

Remove the front No. 1 speaker assembly (see DISASSEMBLY ).

b. for Double Cab:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Remove the front No. 1 speaker assembly (see DISASSEMBLY ).

c. for CrewMax:

Remove the front No. 1 speaker assembly (see DISASSEMBLY ).

8. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

a. for Regular Cab:

Remove the front No. 1 door trim bracket (see DISASSEMBLY ).

b. for Double Cab:

Remove the front No. 1 door trim bracket (see DISASSEMBLY ).

c. for CrewMax:

Remove the front No. 1 door trim bracket (see DISASSEMBLY ).

9. REMOVE FRONT DOOR SERVICE HOLE COVER LH

a. for Regular Cab:

Remove the front door service hole cover LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front door service hole cover LH (see DISASSEMBLY ).

c. for CrewMax:

Remove the front door service hole cover LH (see DISASSEMBLY ).

10. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

a. for Regular Cab:

Remove the front door glass sub-assembly LH (see DISASSEMBLY ).

b. for Double Cab:

Remove the front door glass sub-assembly LH (see DISASSEMBLY ).

c. for CrewMax:

Remove the front door glass sub-assembly LH (see DISASSEMBLY ).

11. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH
