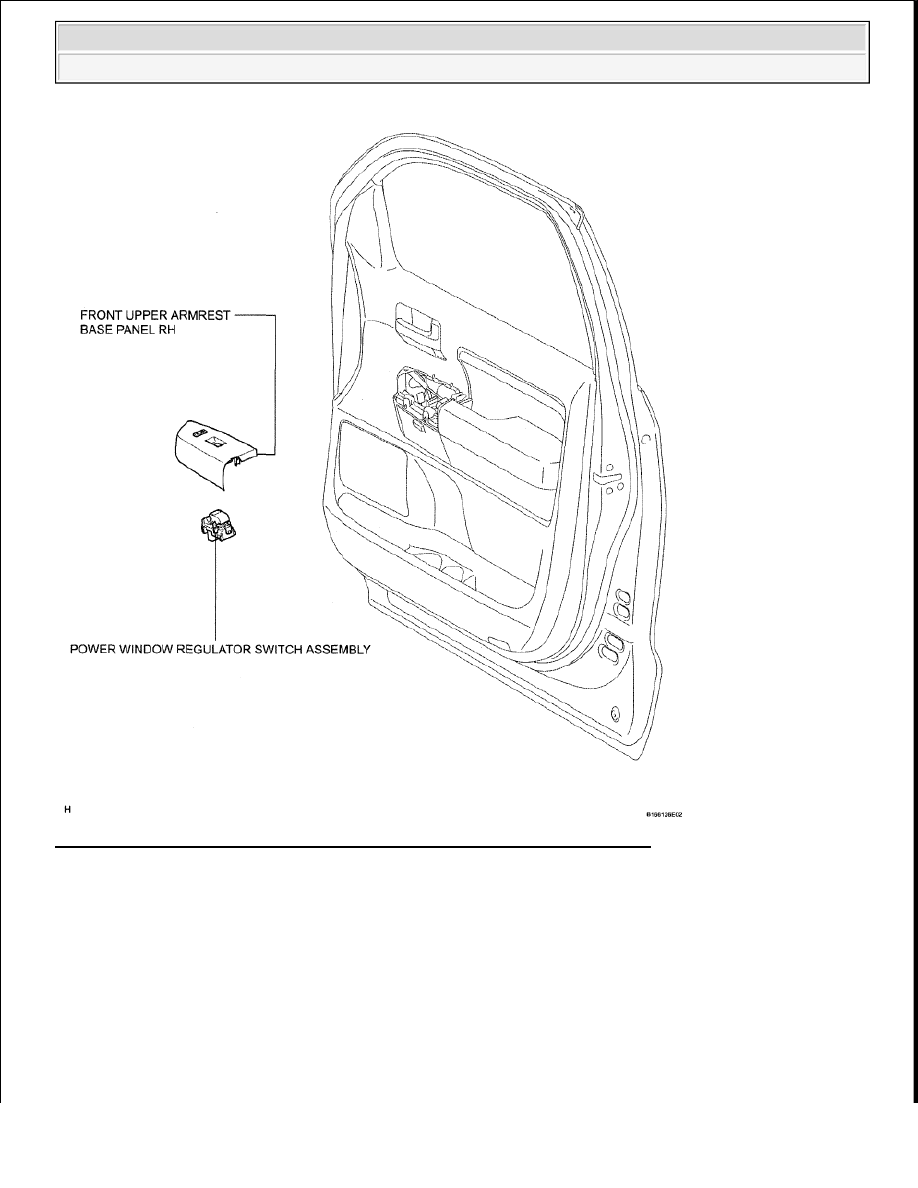

Fig. 49: Identifying Front Passenger Side Power Window Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT UPPER ARMREST BASE PANEL RH

a. Using a screwdriver, detach the 2 clips and 5 claws, and remove the front upper armrest base panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

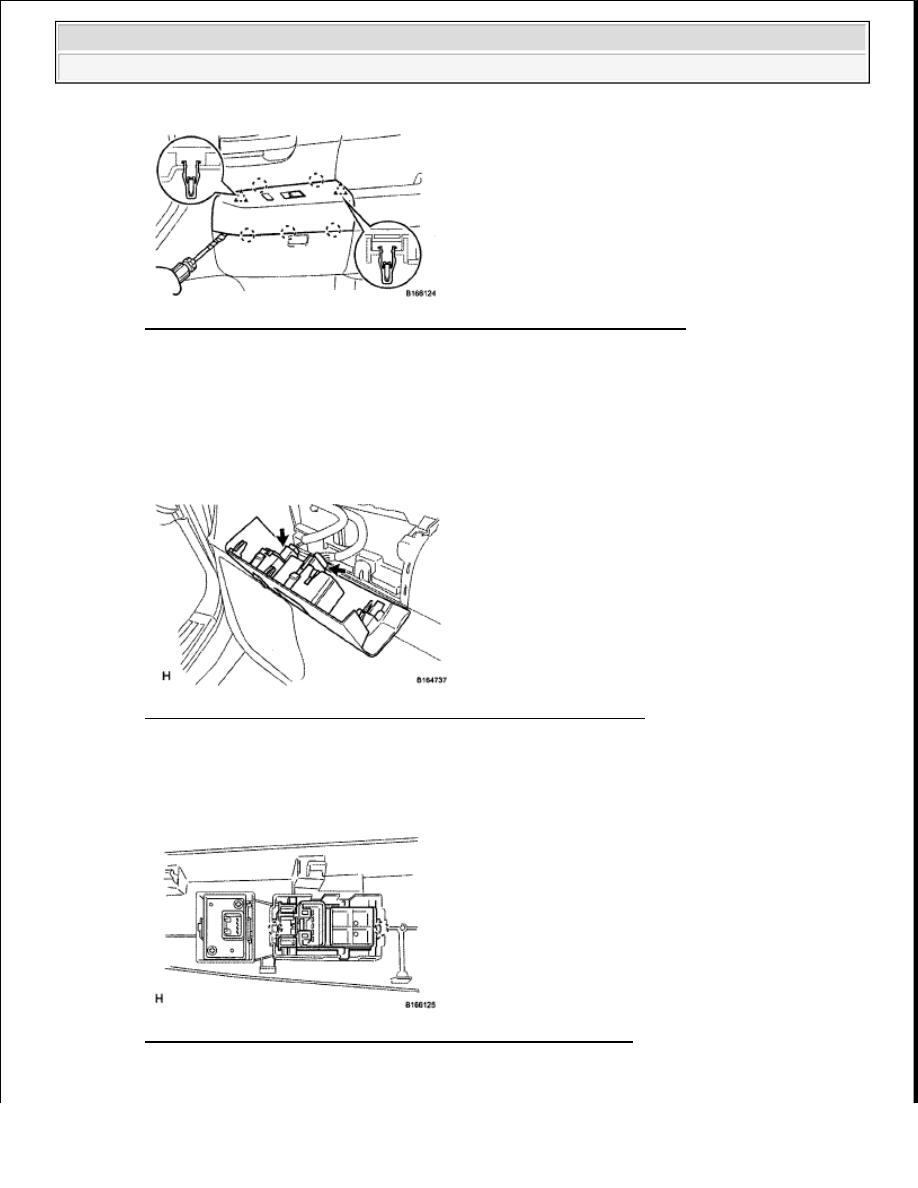

Fig. 50: Identifying Front Upper Armrest Base Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

b. Disconnect the 2 connectors.

Fig. 51: Identifying Front Upper Armrest Base Panel Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Detach the 2 claws and remove the regulator switch.

Fig. 52: Identifying Power Window Regulator Switch Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































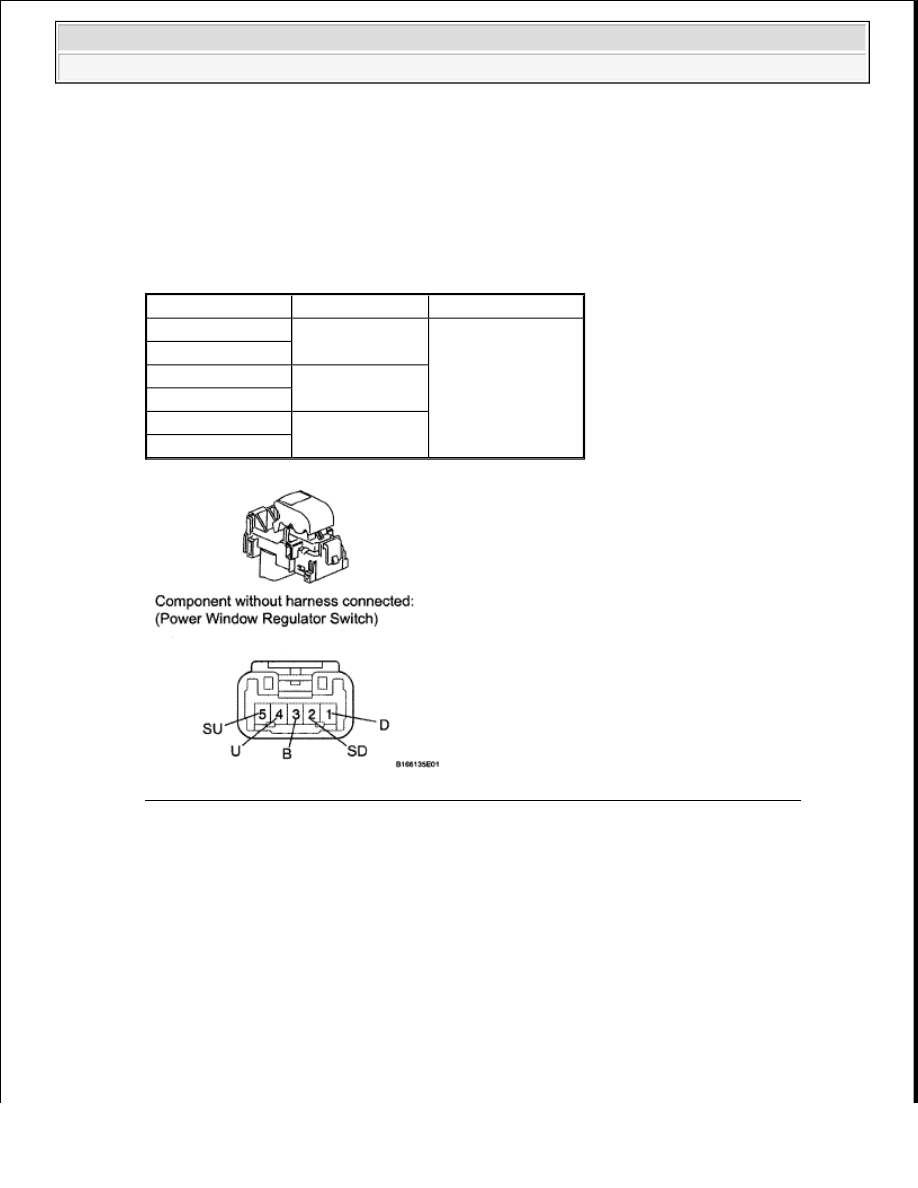

INSPECTION

1. INSPECT POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE TESTER CONNECTION SPECIFIED CONDITION

Fig. 53: Identifying Power Window Regulator Switch Assembly Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the regulator switch.

INSTALLATION

1. INSTALL POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Attach the 2 claws to install the regulator switch.

Tester Connection Switch Condition Specified Condition

4 (U) - 3 (B)

UP

Below 1 ohms

1 (D) - 2 (SD)
4 (U) - 5 (SU)

OFF

1 (D) - 2 (SD)
4 (U) - 5 (SU)

DOWN

1 (D) - 3 (B)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

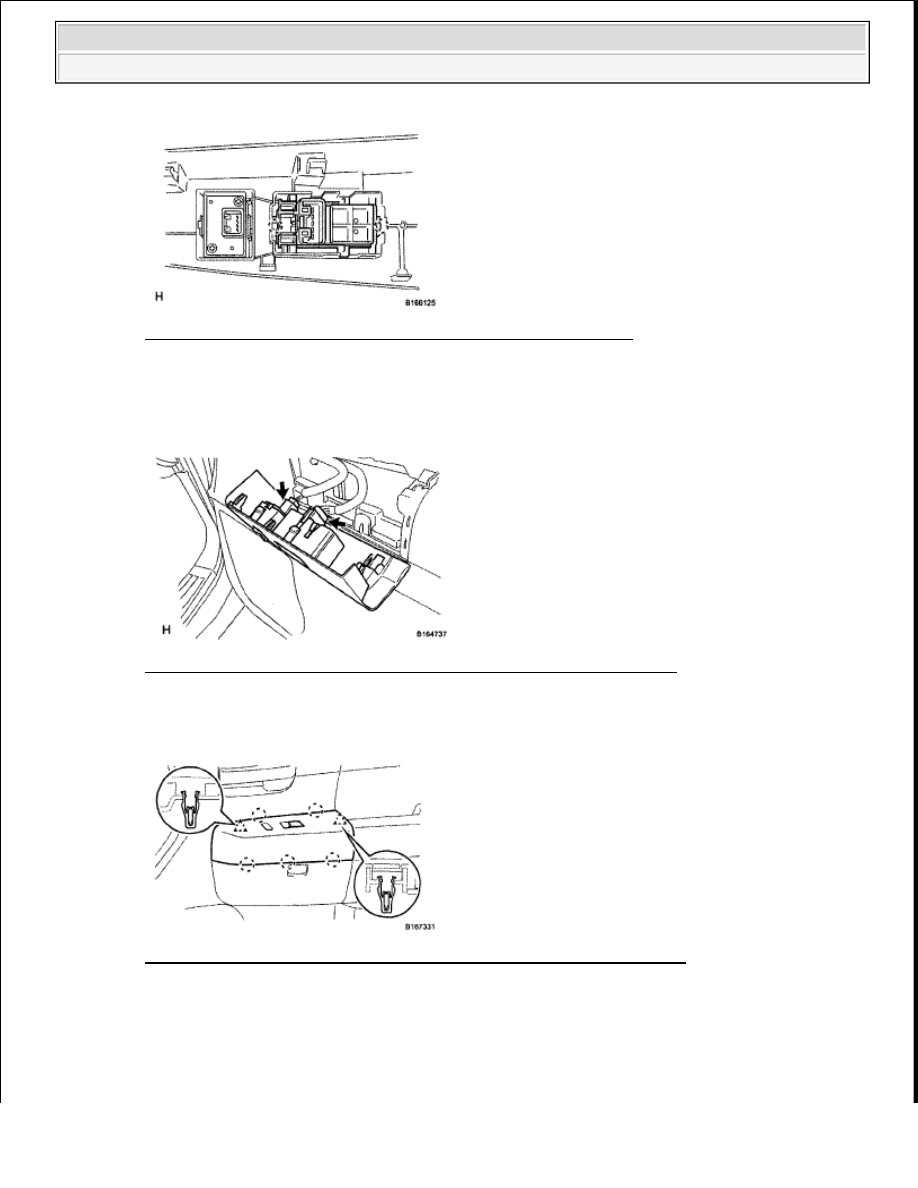

Fig. 54: Identifying Power Window Regulator Switch Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT UPPER ARMREST BASE PANEL RH

a. Connect the 2 connectors.

Fig. 55: Identifying Front Upper Armrest Base Panel RH Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 clips and 5 claws to install the front upper armrest base panel.

Fig. 56: Identifying Front Upper Armrest Base Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR POWER WINDOW SWITCH

COMPONENTS
