2009 ACCESSORIES AND EQUIPMENT

Theft Deterrent - Tundra

THEFT DETERRENT SYSTEM

PRECAUTION

1. NOTICE FOR ARMED STATE

If the vehicle is left in the alarm state for an extended period of time or in another condition that causes
the battery to be fully depleted, the alarm may sound simultaneously with the recharging of the battery or
the replacement of the battery with a new one.* If this occurs, immediately unlock the vehicle's doors
through a wireless unlock operation or entry unlock operation to stop the alarm.

HINT:

*: This may occur in the following situation: during active arming mode or passive arming mode while in
the armed state, the cable of the negative (-) battery terminal is disconnected and reconnected (see
OPERATION CHECK ).

PARTS LOCATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

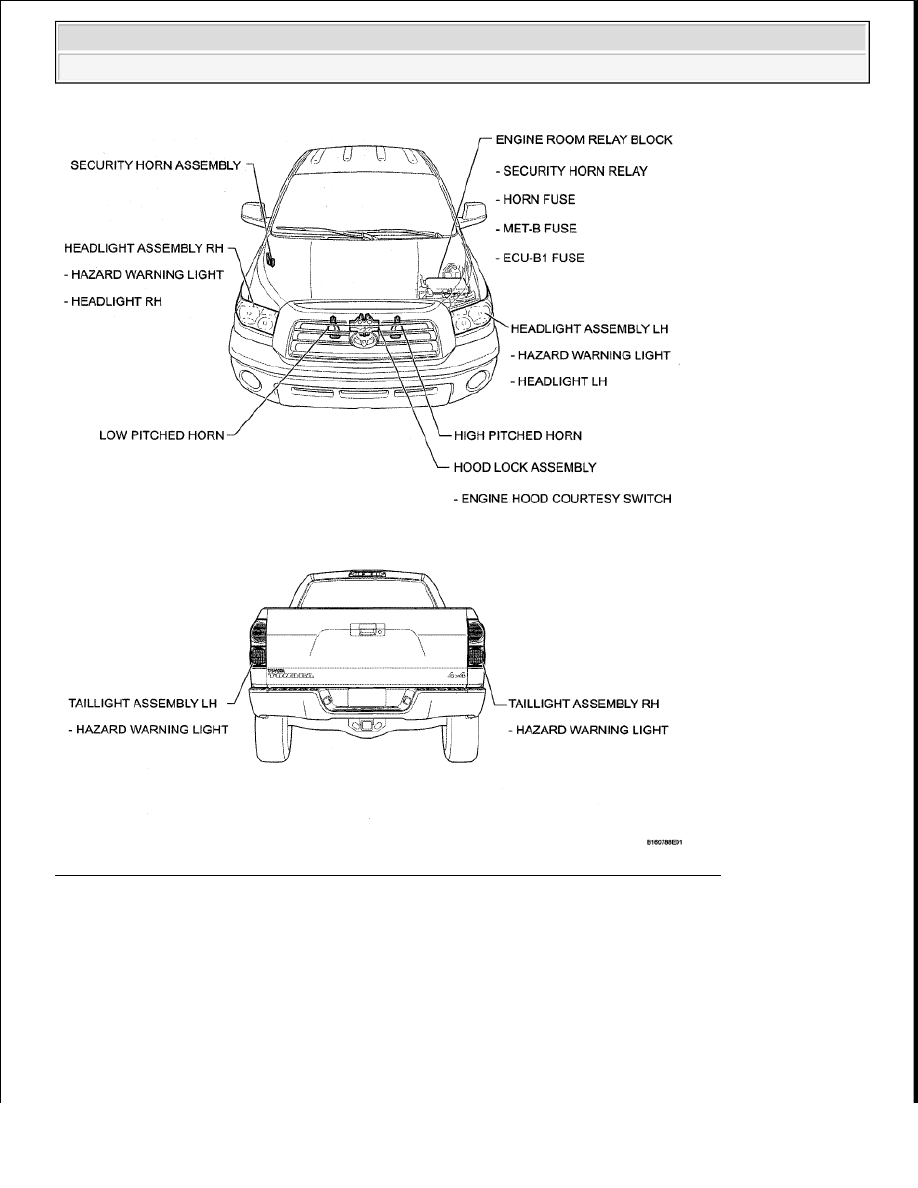

Fig. 1: Identifying Theft Deterrent System Replacement Components Location (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

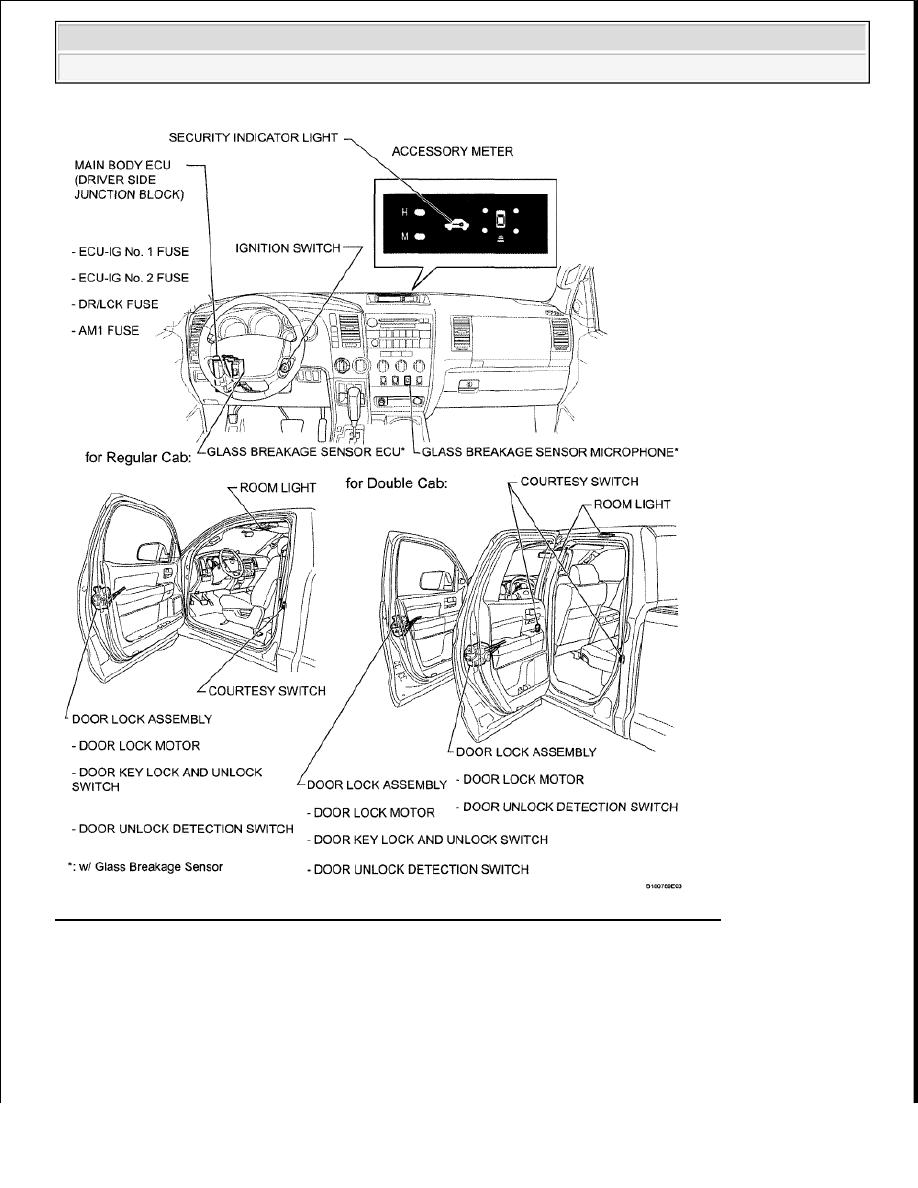

Fig. 2: Identifying Theft Deterrent System Replacement Components Location (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra

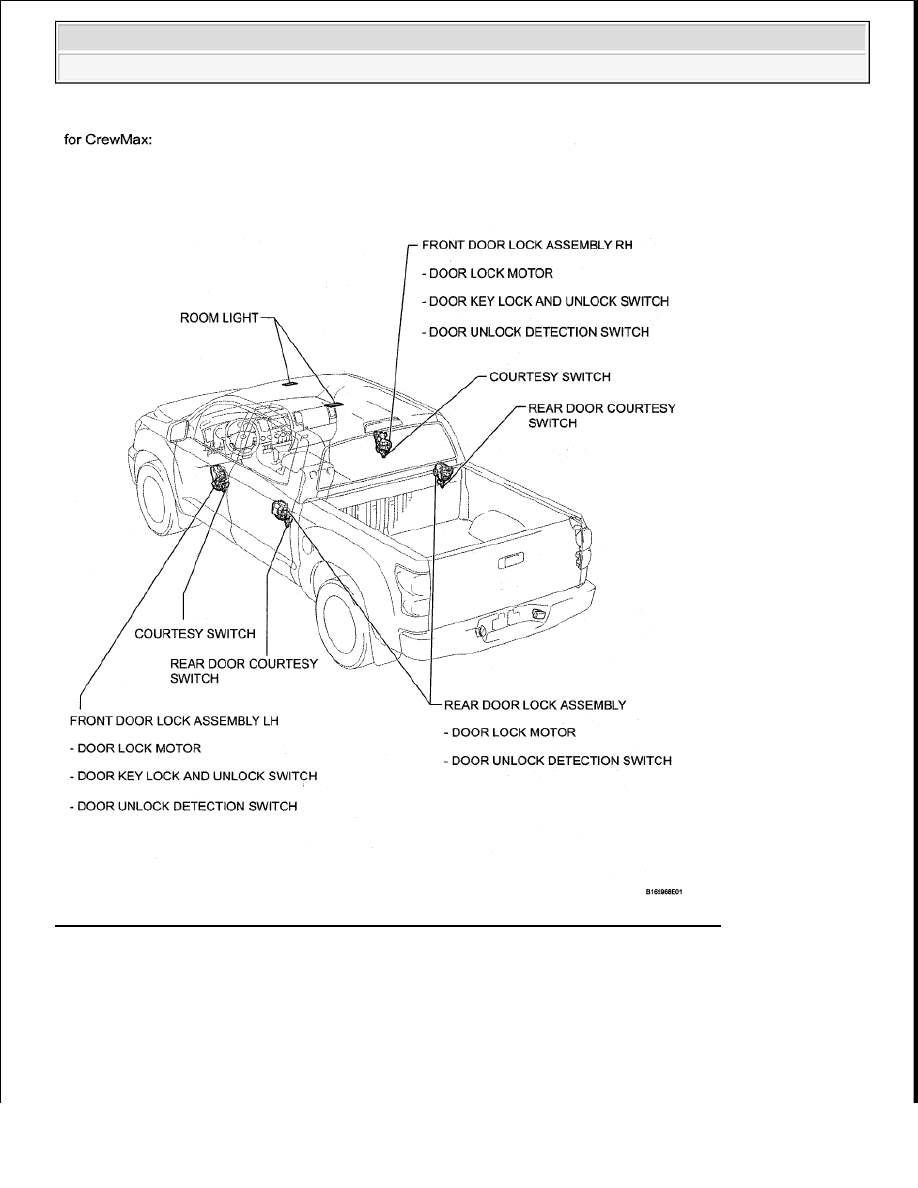

Fig. 3: Identifying Theft Deterrent System Replacement Components Location (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra
