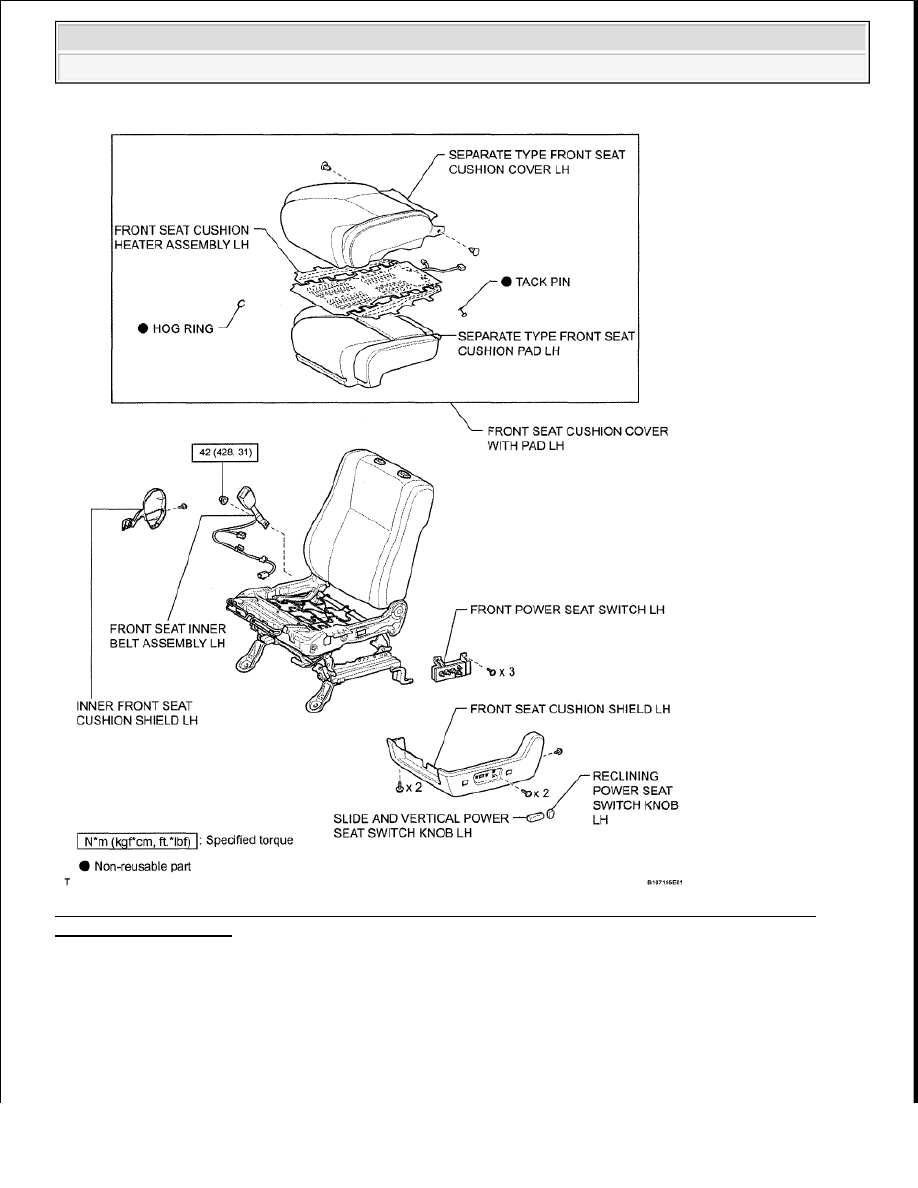

Fig. 596: Identifying Front Seat Cushion Heater Components With Torque Specifications - W/ Seat
Heater System (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

a. Remove the front seat (see REMOVAL ).

2. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

3. REMOVE RECLINING POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

4. REMOVE FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

5. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (See REMOVAL )

6. REMOVE INNER FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

7. REMOVE FRONT POWER SEAT SWITCH LH (see DISASSEMBLY )

8. REMOVE FRONT SEAT CUSHION COVER WITH PAD LH (see DISASSEMBLY )

9. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER LH (see DISASSEMBLY )

10. REMOVE FRONT SEAT CUSHION HEATER ASSEMBLY LH (see DISASSEMBLY )

INSPECTION

1. INSPECT FRONT SEAT CUSHION HEATER ASSEMBLY LH

a. Heat the thermostat with a light.

b. Check the seat cushion heater.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT SEAT CUSHION HEATER ASSEMBLY LH

If the result is not as specified, replace the seat cushion heater.

Tester Connection

Condition

Specified Condition

A-1 - A-4

Seat cushion heater temperature 20°C(68°F)

3.0 to 3.6 ohms

A-1 - B-1

Seat cushion heater temperature 20°C (68°F)

3.0 to 3.6 ohms

A-1 - B-2

Thermostat temperature 25 to 35°C (77 to 95°F)

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































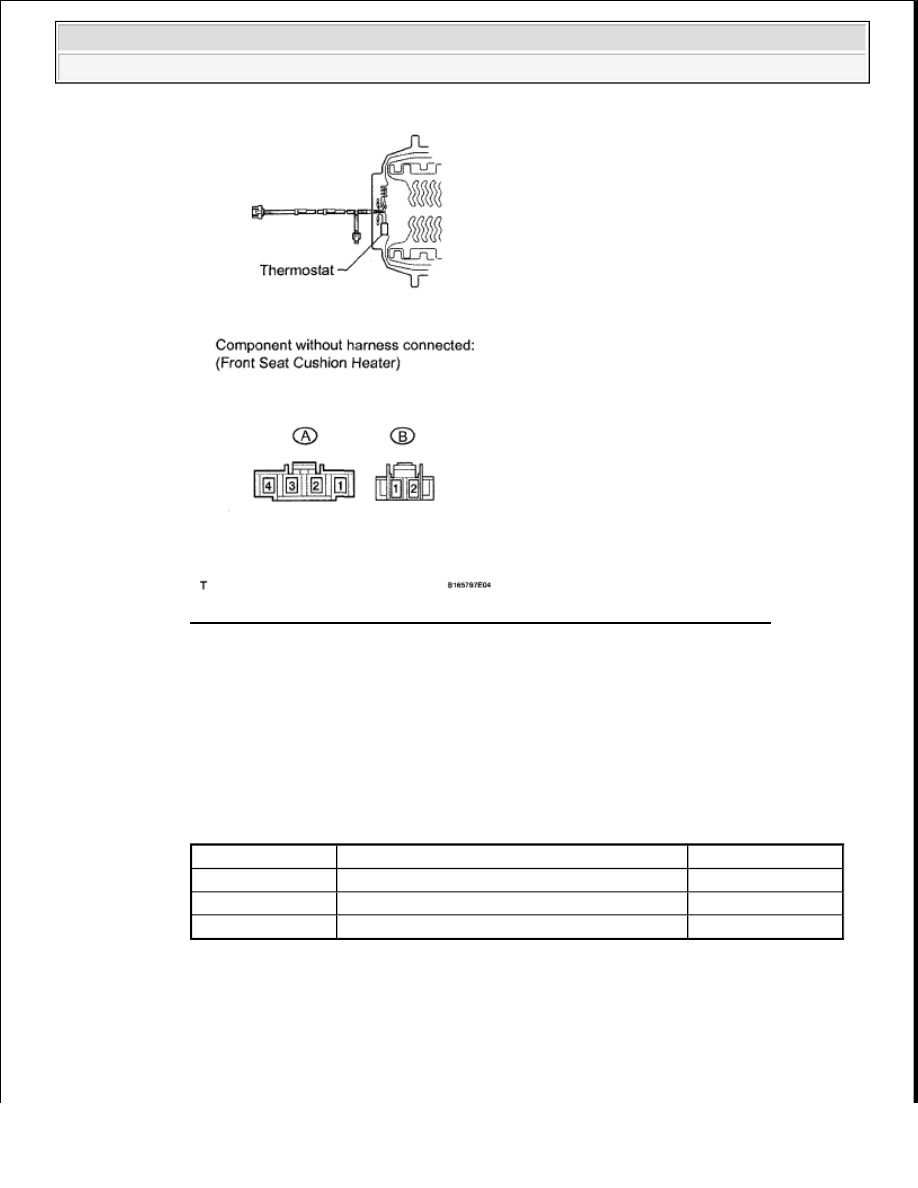

Fig. 597: Identifying Front Seat Cushion Heater Connector Terminals (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT FRONT SEAT CUSHION HEATER ASSEMBLY RH

a. Heat the thermostat with a light.

b. Check the seat cushion heater.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT SEAT CUSHION HEATER ASSEMBLY RH

If the result is not as specified, replace the seat cushion heater.

Tester Connection

Condition

Specified Condition

A-1 - A-4

Seat cushion heater temperature 20°C (68°F)

3.0 to 3.6 ohms

A-1 - B-1

Seat cushion heater temperature 20°C (68°F)

3.0 to 3.6 ohms

A-1 - B-2

Thermostat temperature 25 to 35°C (77 to 95°F)

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































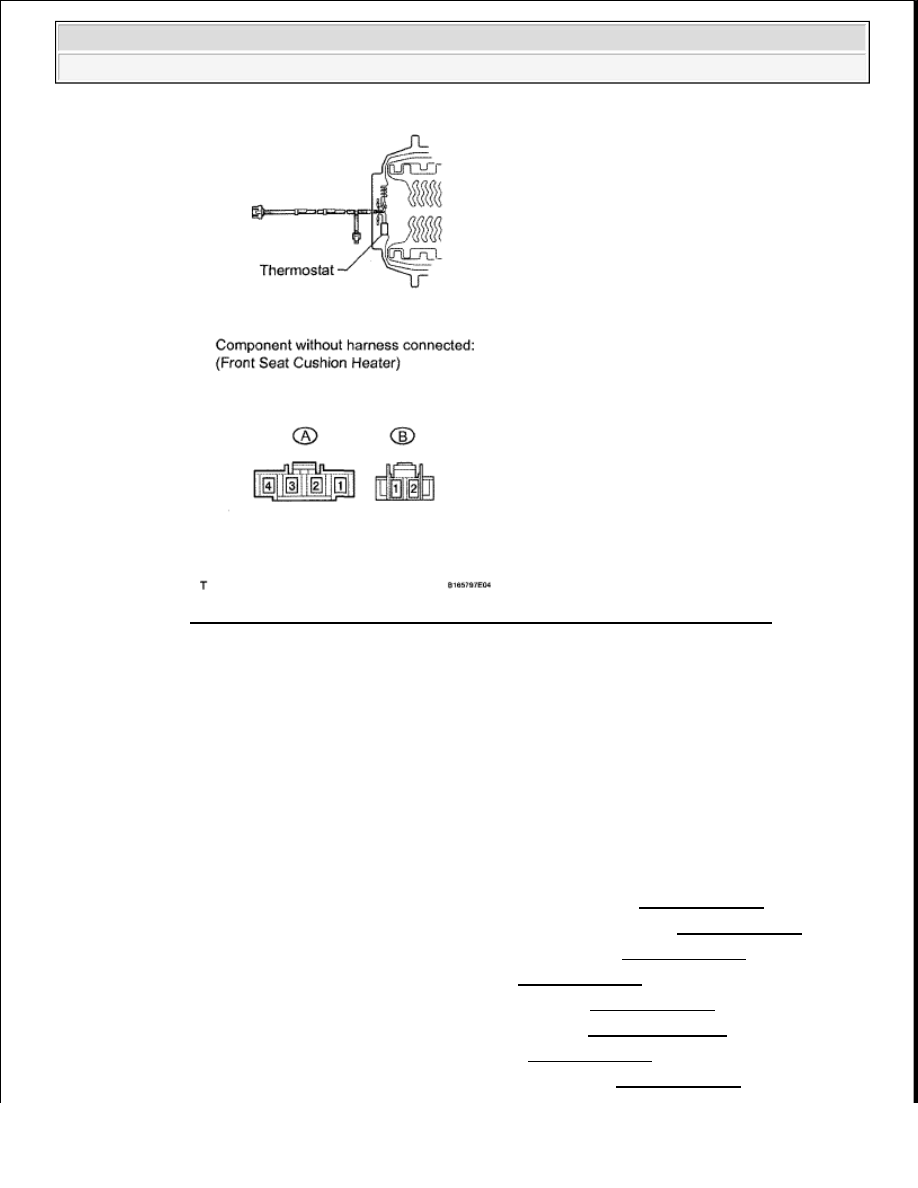

Fig. 598: Identifying Front Seat Cushion Heater Connector Terminals (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY LH (see REASSEMBLY )

2. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER LH (see REASSEMBLY )

3. INSTALL FRONT SEAT CUSHION COVER WITH PAD LH (see REASSEMBLY )

4. INSTALL FRONT POWER SEAT SWITCH LH (see REASSEMBLY )

5. INSTALL INNER FRONT SEAT CUSHION SHIELD LH (see REASSEMBLY )

6. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH (See INSTALLATION )

7. INSTALL FRONT SEAT CUSHION SHIELD LH (see REASSEMBLY )

8. INSTALL RECLINING POWER SEAT SWITCH KNOB LH (see REASSEMBLY )

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.
