HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

a. Remove the front seat (see REMOVAL ).

2. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

3. REMOVE RECLINING POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

4. REMOVE FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

5. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (See REMOVAL )

6. REMOVE INNER FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

7. REMOVE FRONT SEATBACK COVER WITH PAD LH

a. Disconnect the seat heater connector.

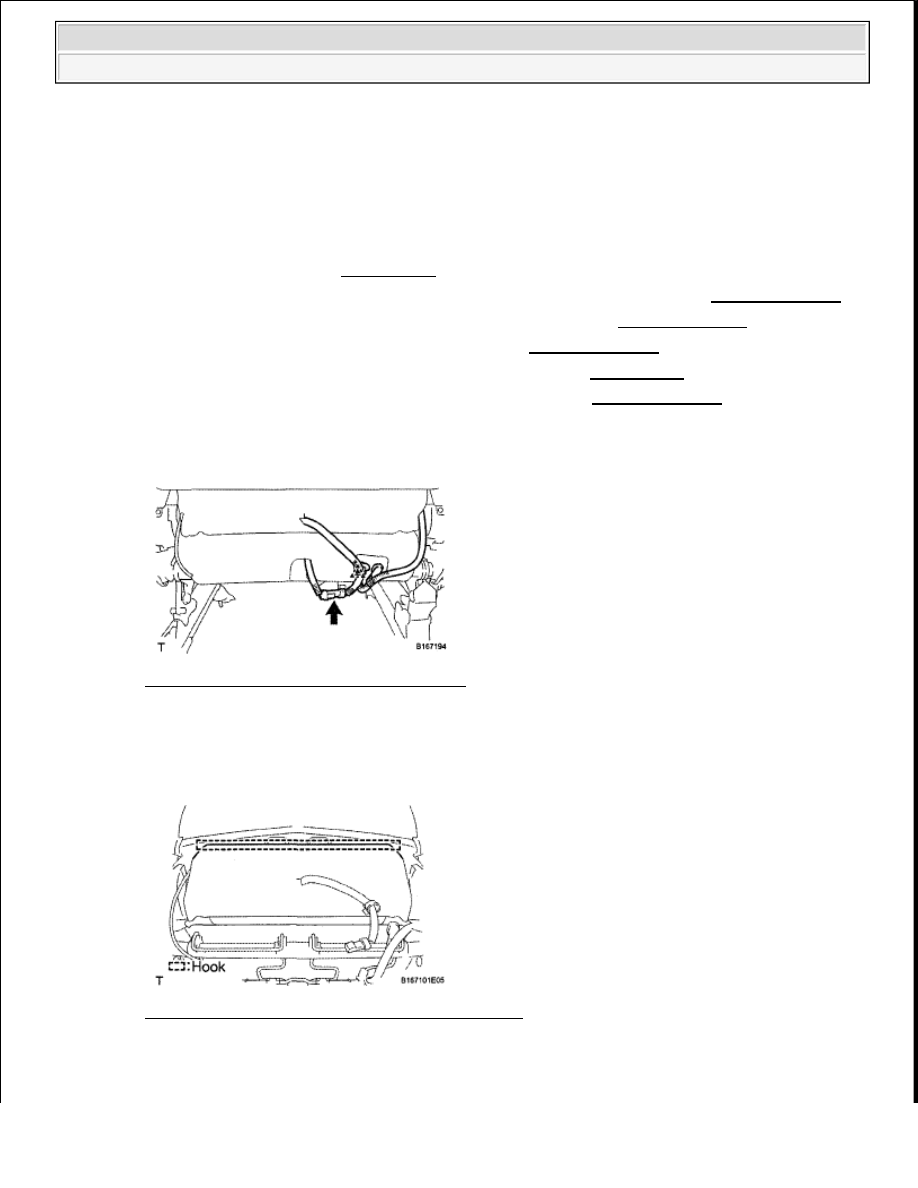

Fig. 581: Locating Seat Heater Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the wire harness clamp.

c. Detach the hook.

Fig. 582: Identifying Front Seatback Cover Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the hog rings and seatback cover wires.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































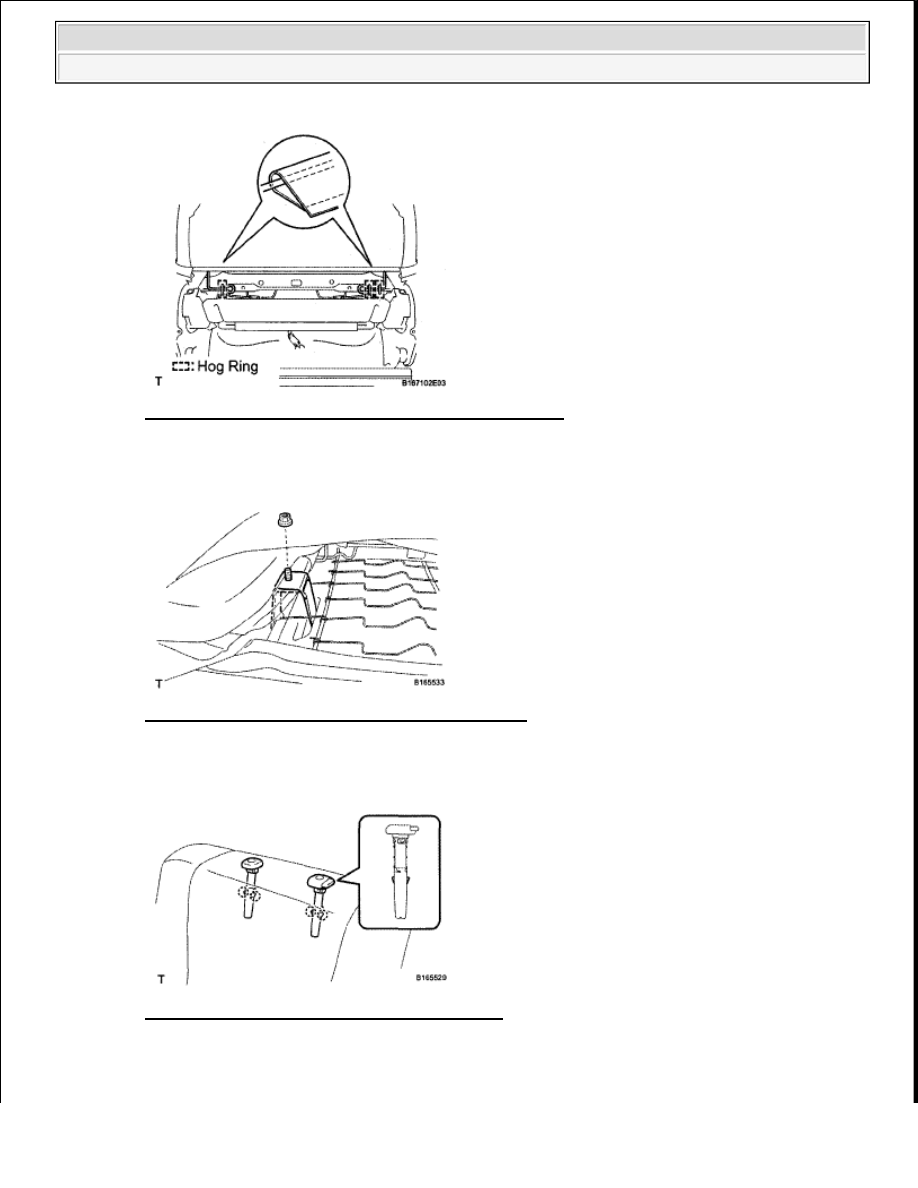

Fig. 583: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the nut and seatback cover bracket from the seat frame.

Fig. 584: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Detach the 4 claws and remove the 2 headrest supports.

Fig. 585: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Remove the hog rings and seatback cover with pad.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































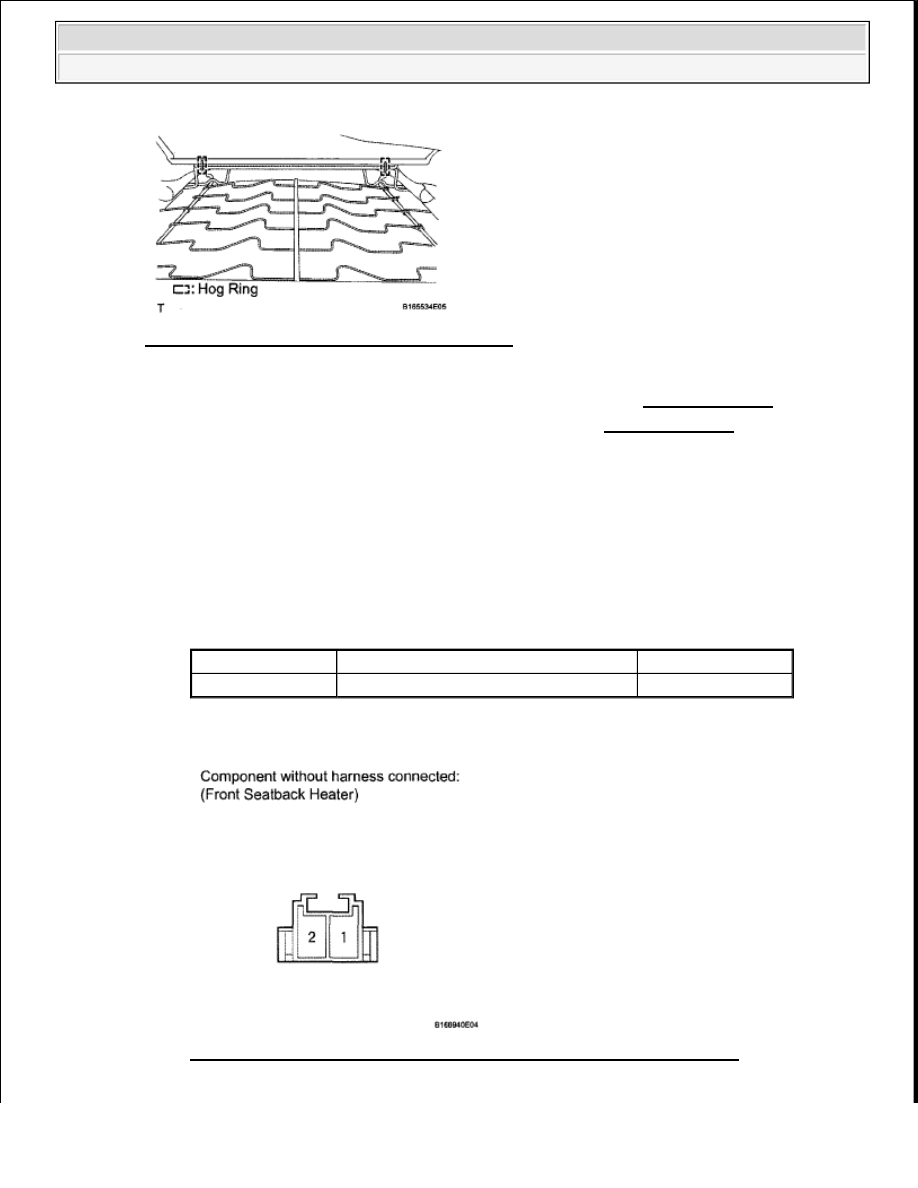

Fig. 586: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE SEPARATE TYPE FRONT SEATBACK COVER LH (see DISASSEMBLY )

9. REMOVE FRONT SEATBACK HEATER ASSEMBLY LH (see DISASSEMBLY )

INSPECTION

1. INSPECT FRONT SEATBACK HEATER ASSEMBLY LH

a. Check the seatback heater.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT SEATBACK HEATER ASSEMBLY LH

If the result is not as specified, replace the seatback heater.

Fig. 587: Identifying Front Seatback Heater Connector Terminals (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection

Condition

Specified Condition

1 - 2

Seatback heater temperature 20°C (68°F)

4.9 to 5.9 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































2. INSPECT FRONT SEATBACK HEATER ASSEMBLY RH

a. Check the seatback heater.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT SEATBACK HEATER ASSEMBLY RH

If the result is not as specified, replace the seatback heater.

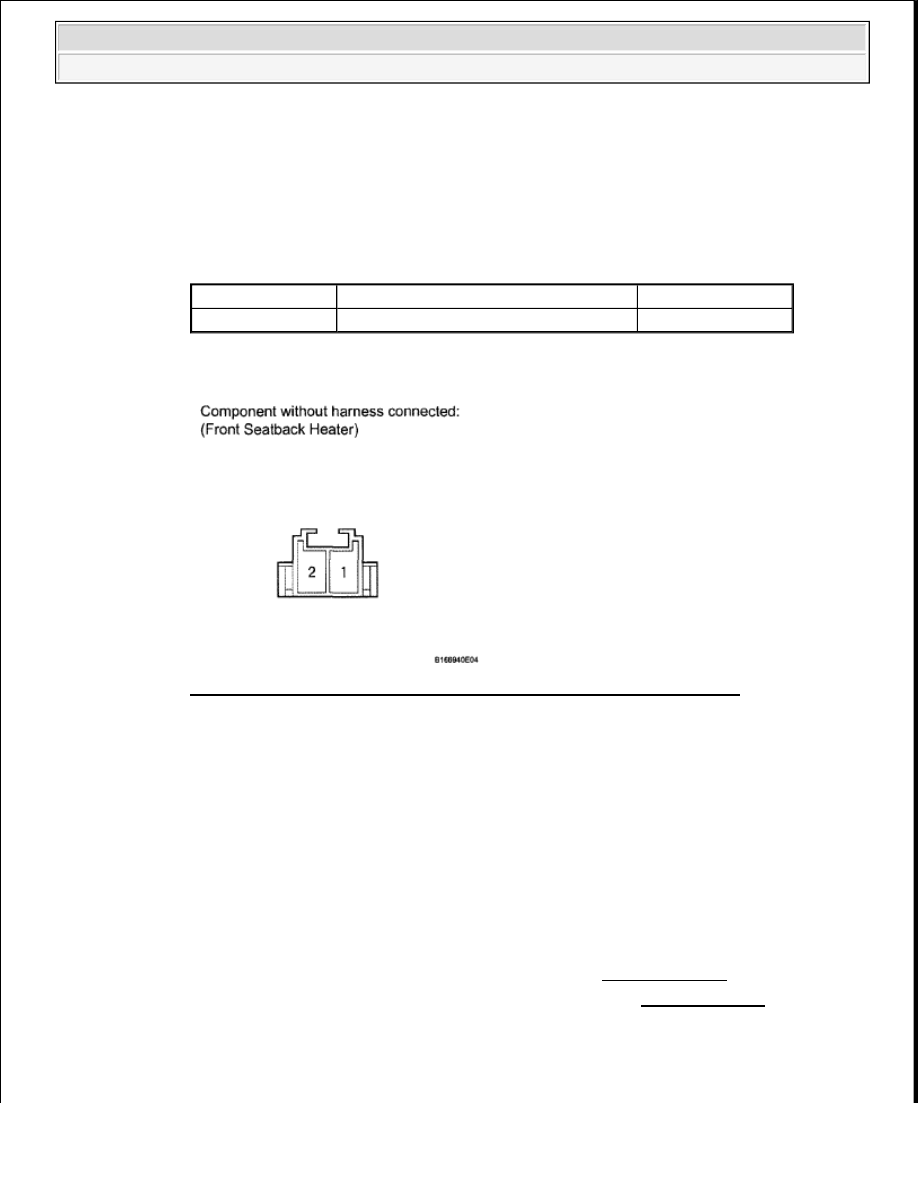

Fig. 588: Identifying Front Seatback Heater Connector Terminals (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEATBACK HEATER ASSEMBLY LH (see REASSEMBLY )

2. INSTALL SEPARATE TYPE FRONT SEATBACK COVER LH (see REASSEMBLY )

3. INSTALL FRONT SEATBACK COVER WITH PAD LH

a. Install the seatback cover with pad to the seatback frame.

b. Using hog ring pliers, install new hog rings to the seat frame.

Tester Connection

Condition

Specified Condition

1 - 2

Seatback heater temperature 20°C (68°F)

4.9 to 5.9 ohms

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.
