Toyota Tundra. Manual - part 677

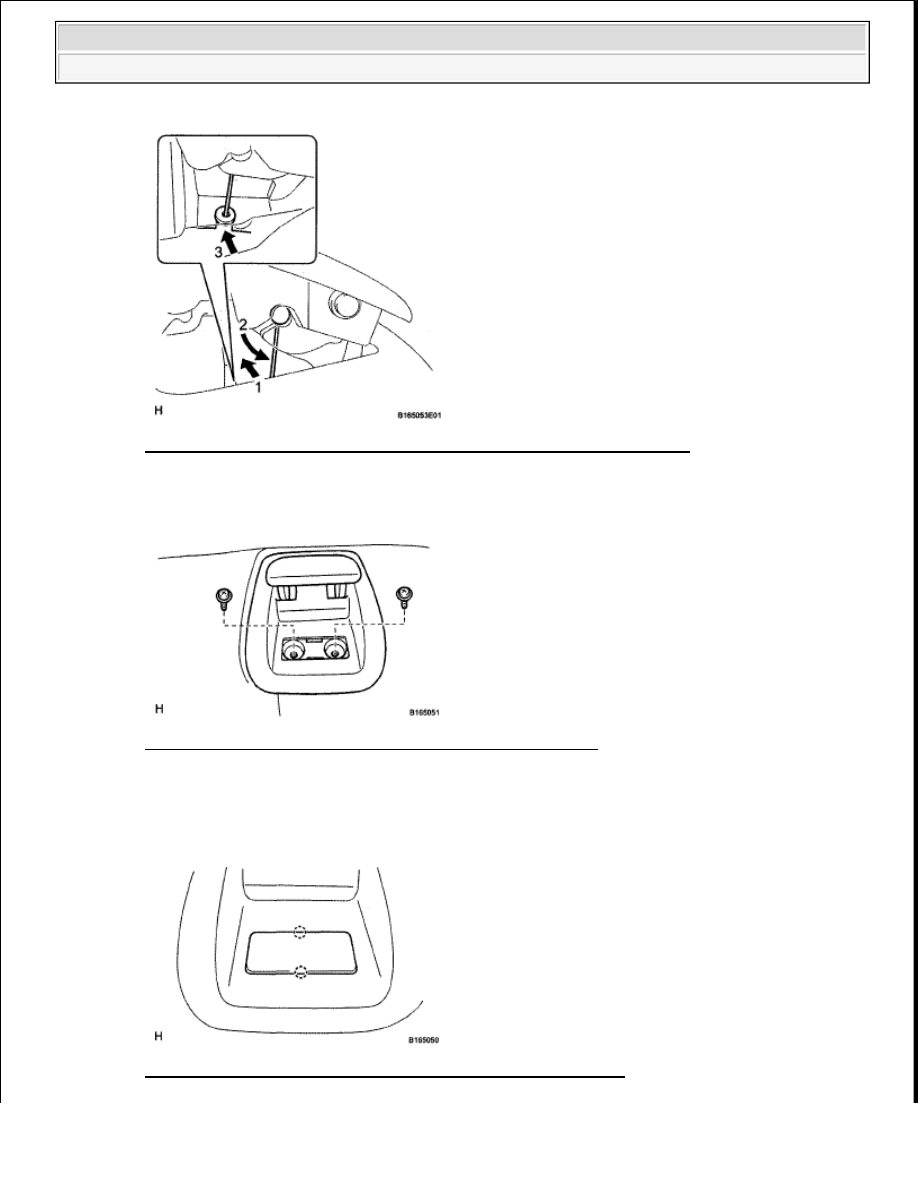

Fig. 507: Connecting Rear Seat Lock Control Lever Cable In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 screws.

Fig. 508: Identifying Rear Seat Lock Control Lever Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL REAR SEATBACK LOCK STRIKER COVER RH

a. Attach the 2 claws to install the cover.

Fig. 509: Identifying Rear Seatback Lock Striker Cover Claws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL REAR SEAT HEADREST SUPPORT

a. Attach the 4 claws to install the 2 supports.

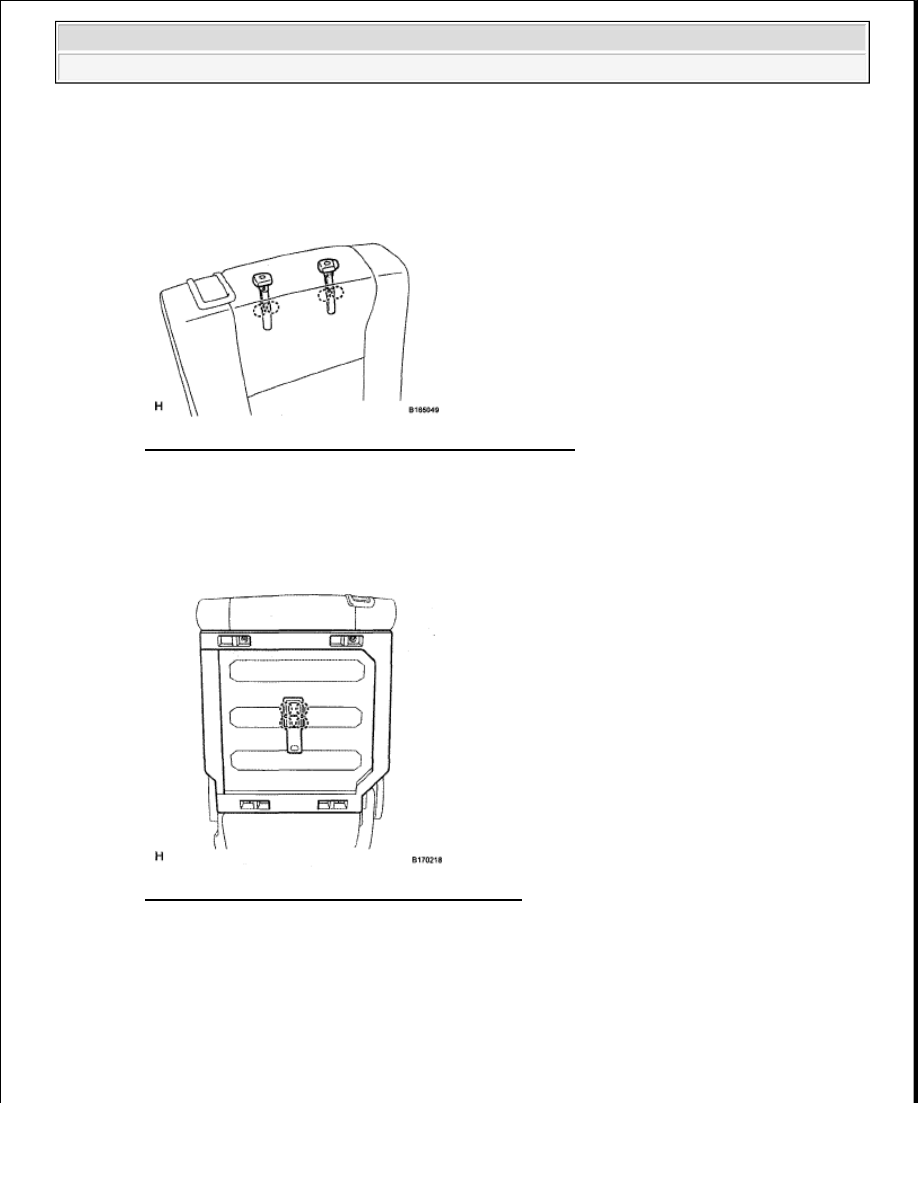

Fig. 510: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL REAR SEAT HEADREST ASSEMBLY RH

16. INSTALL REAR SEATBACK COVER

a. Attach the 4 claws to install the cover.

Fig. 511: Identifying Rear Seatback Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL REAR SEATBACK BOARD RH

a. Attach the 2 clips to install the seatback board.

b. Install the 4 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

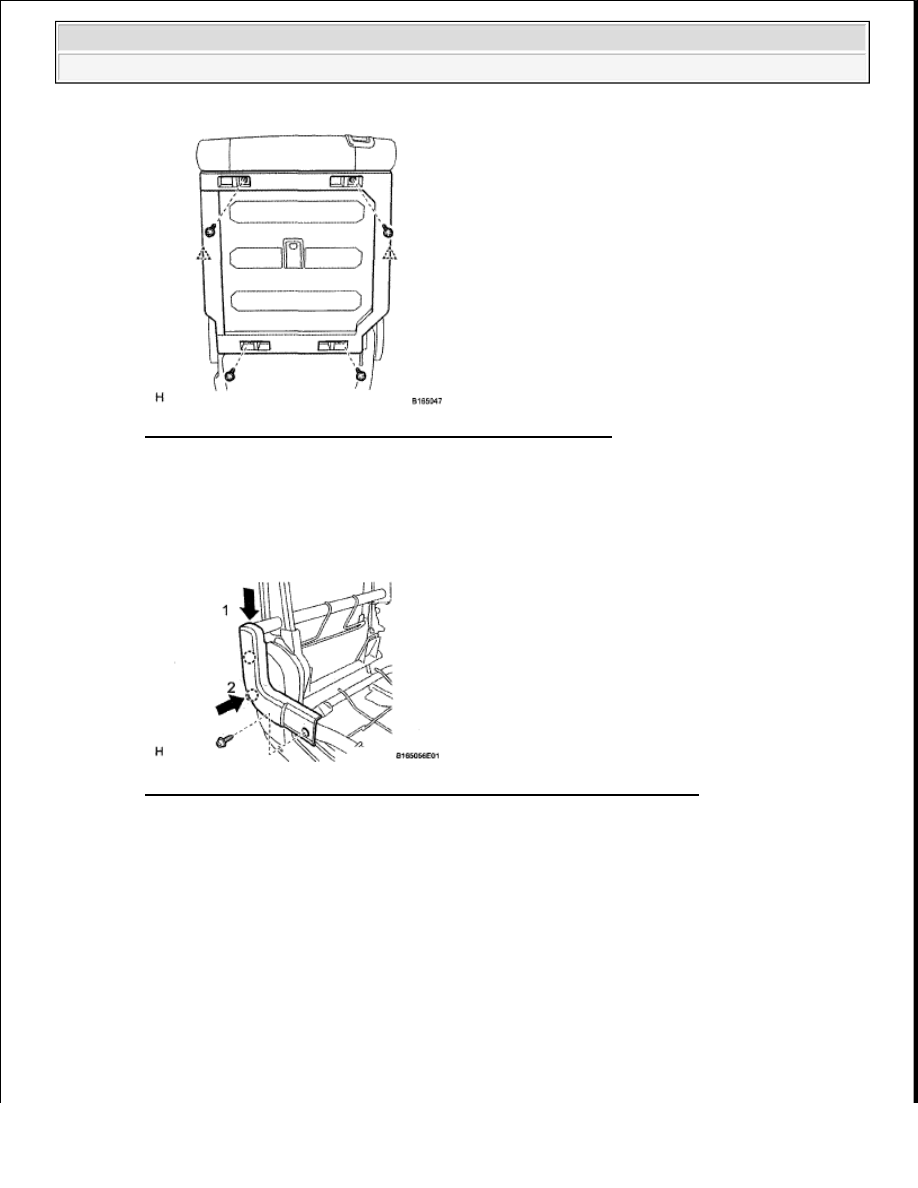

Fig. 512: Identifying Rear Seatback Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL REAR SEAT CUSHION MOULDING REAR RH

a. Attach the 2 claws in the order shown in the illustration to install the moulding.

b. Install the screw.

Fig. 513: Installing Rear Seat Cushion Moulding Claws In Sequence RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL REAR SEAT CUSHION MOULDING REAR LH

a. Attach the 2 claws in the order shown in the illustration to install the moulding.

b. Install the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

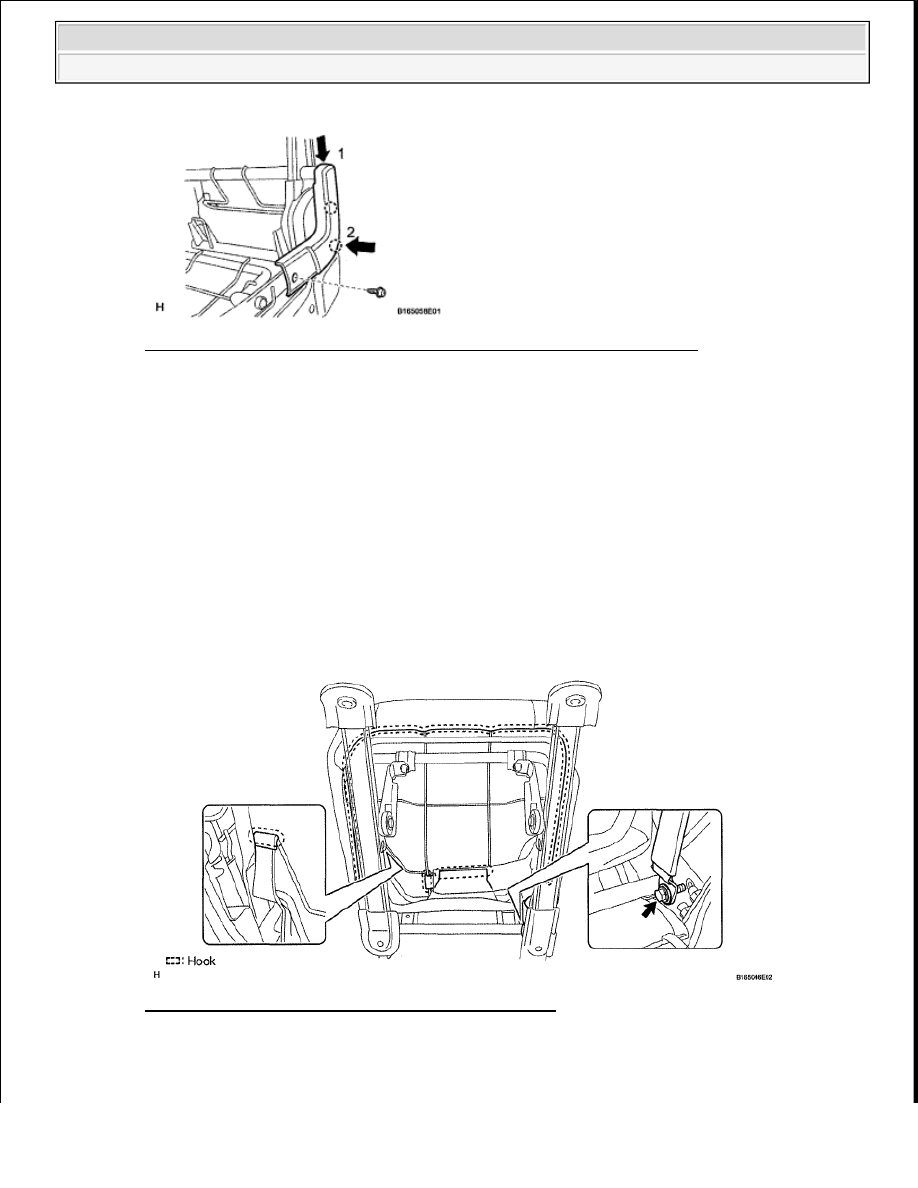

Fig. 514: Installing Rear Seat Cushion Moulding Claws In Sequence LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER RH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

21. INSTALL REAR SEAT CUSHION COVER WITH PAD RH

a. Attach the hooks to install the seat cushion cover (with pad).

b. Install the seat belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 515: Identifying Rear Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using hog ring pliers, install the rubber band of the seatback cover to the seat frame with new hog

rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
