30. INSTALL INNER REAR SEAT LOCK COVER LH

a. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.

b. Install the 2 screws.

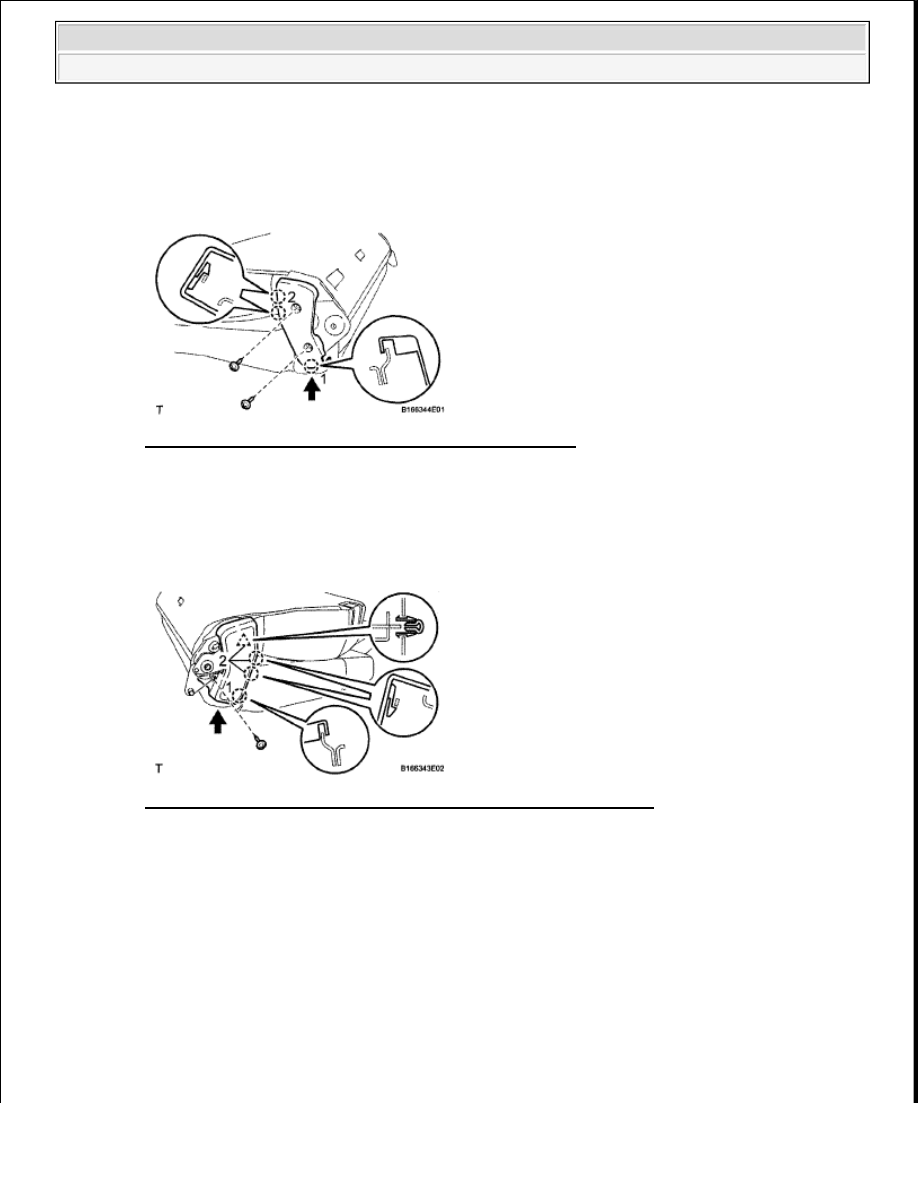

Fig. 404: Identifying Inner Rear Seat Lock Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. INSTALL OUTER REAR SEAT LOCK COVER LH

a. Attach the 3 claws and clip in the order shown in the illustration, and install the cushion shield.

b. Install the screw.

Fig. 405: Identifying Outer Rear Seat Lock Cover Claws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL NO. 1 SEAT LEG SUB-ASSEMBLY RH

a. Install the seat leg with the bolt.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































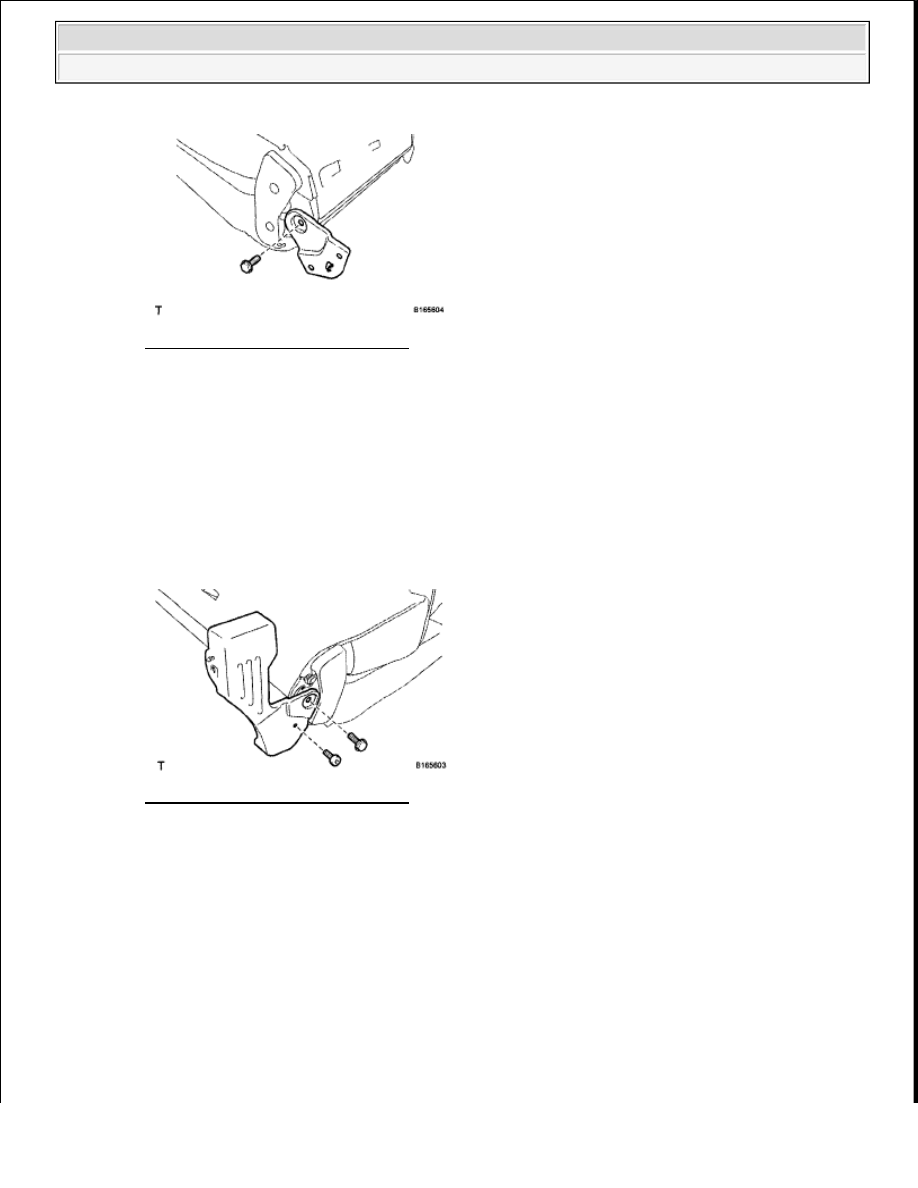

Fig. 406: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. INSTALL NO. 1 SEAT LEG SUB ASSEMBLY LH

a. Install the seat leg with the bolt.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)

b. Using a T45 "TORX" socket, install the bolt.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 407: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL REAR SEAT ASSEMBLY LH

a. Using a T50 "TORX" socket, install the seat with the 2 bolts.

Torque: 45 N*m (459 kgf*cm, 33 ft.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































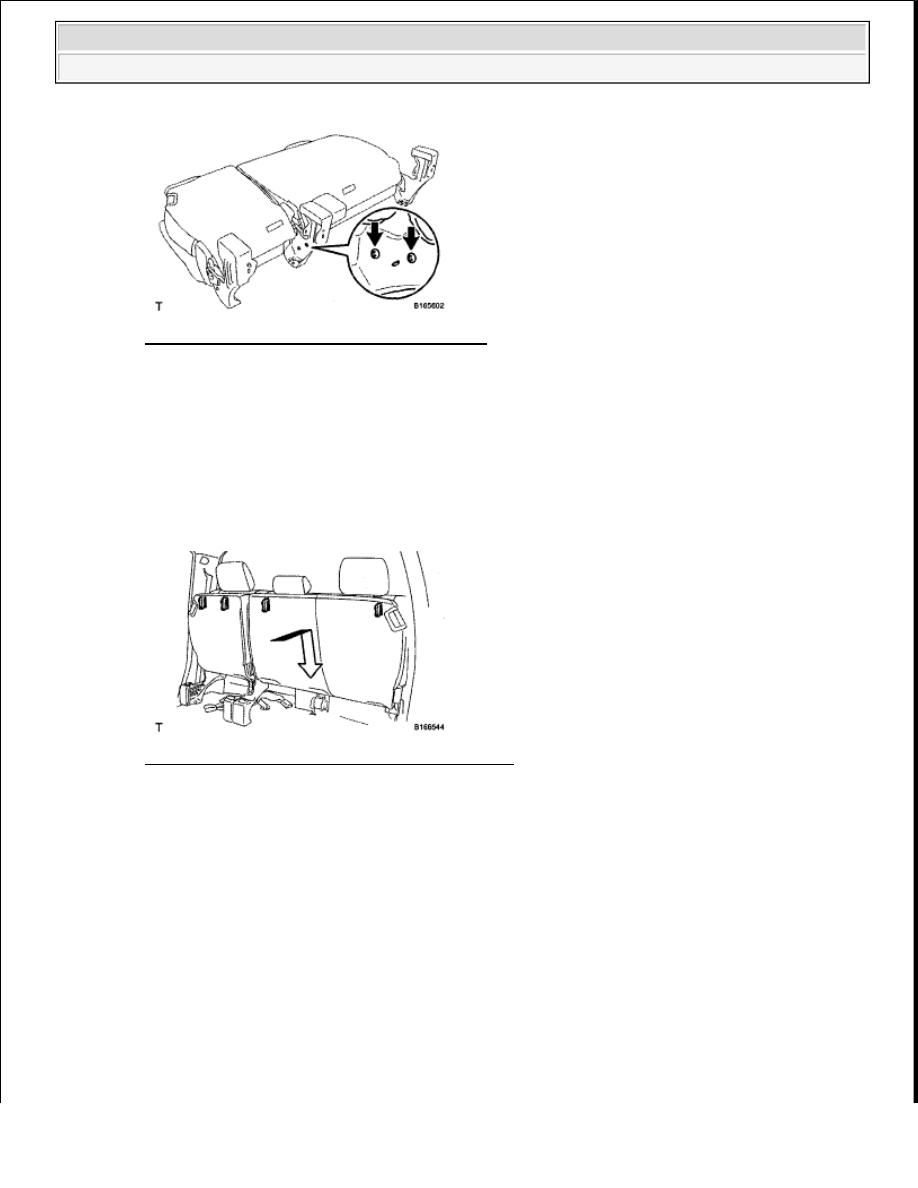

Fig. 408: Locating Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR SEAT ASSEMBLY

a. Attach the 4 hooks on the back side of the seat and install it.

Fig. 409: Identifying Rear Seat Assembly Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 6 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

HINT:

Tighten the bolts in the order indicated in the illustration.

NOTE:

Be careful not to damage the vehicle body.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

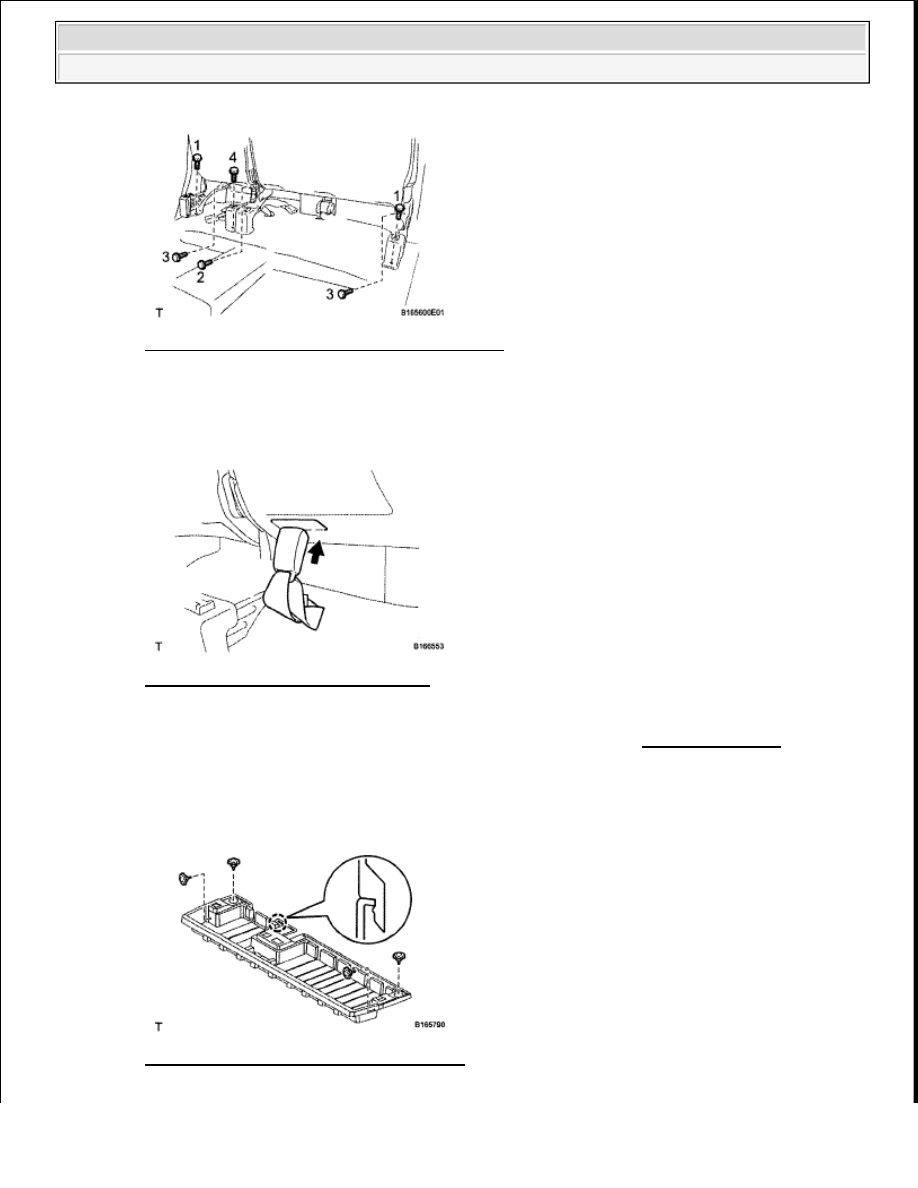

Fig. 410: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SEAT INNER BELT ASSEMBLY

a. Insert the seat inner belts.

Fig. 411: Identifying Seat Inner Belts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY (See INSTALLATION )

4. INSTALL SEAT FLOOR BOX (w/ Seat Under Tray)

a. Attach the claw to install the seat floor box.

b. Install the 4 knobs.

Fig. 412: Identifying Seat Floor Box Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
