Toyota Tundra. Manual - part 663

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL REAR SEAT HINGE COVER RH

a. Install the hinge cover with the 2 screws.

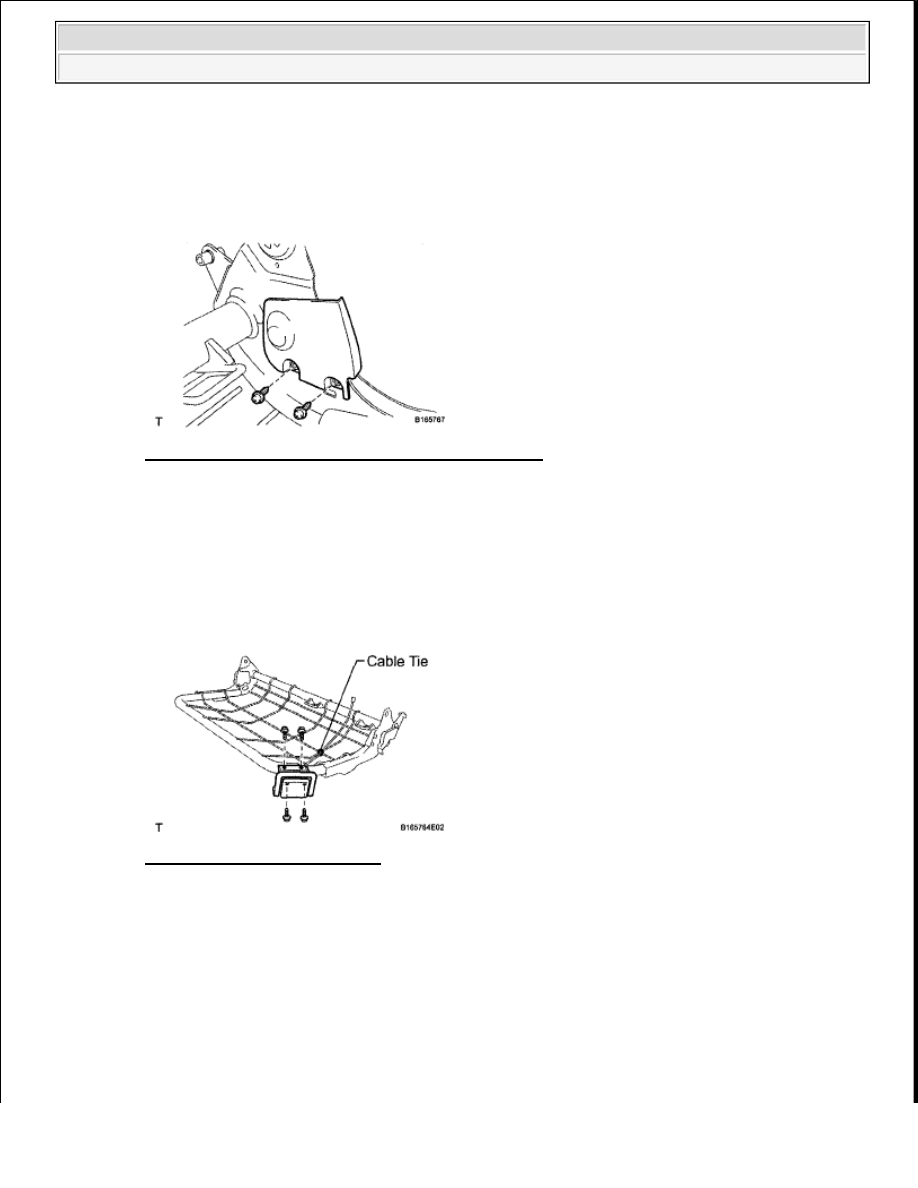

Fig. 394: Identifying Rear Seat Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL REAR SEAT HINGE COVER LH

a. Install the hinge cover with the 2 screws.

25. INSTALL NO. 1 RECLINING ADJUSTER RELEASE HANDLE LH

a. Install the release handle with the 4 screws.

b. Connect the cable and install a new cable tie.

Fig. 395: Identifying Cable Tie
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER LH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































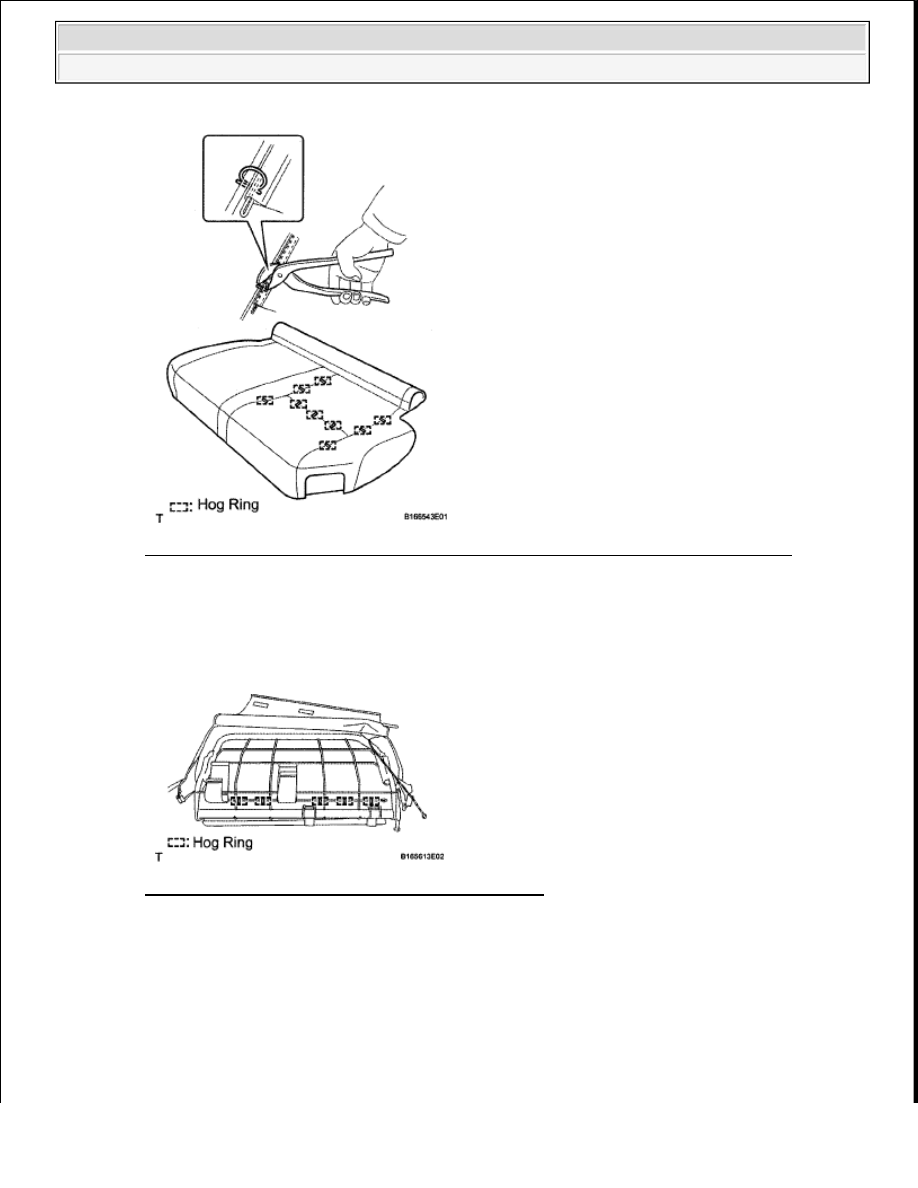

Fig. 396: Identifying Seat Cushion Cover To Seat Cushion Pad With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. INSTALL REAR SEAT CUSHION COVER WITH PAD LH

a. Using hog ring pliers, install the seat cushion cover with pad to the seat cushion frame with new

hog rings.

Fig. 397: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the hooks to the seat cushion frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































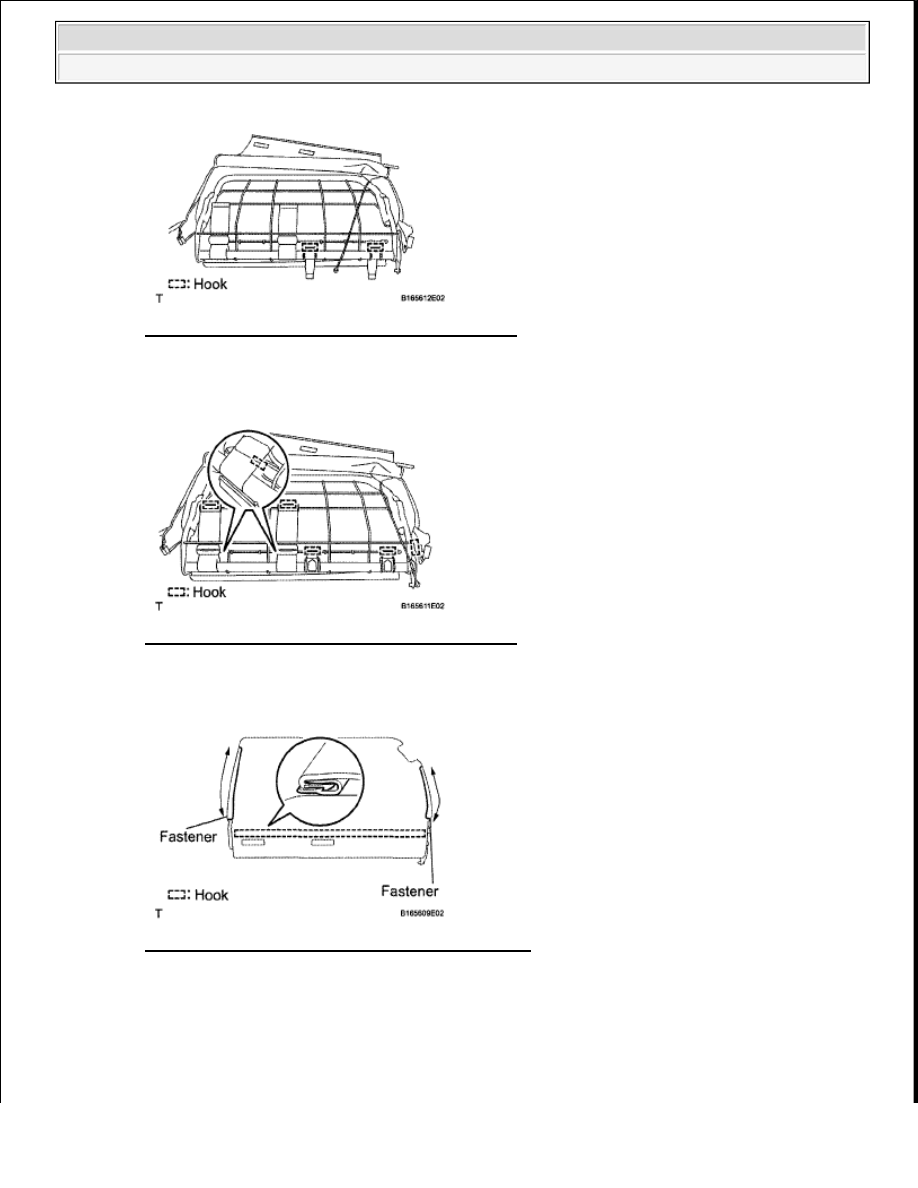

Fig. 398: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the hooks to the seat cushion frame.

Fig. 399: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Fold down the seat cushion cover and close the 2 fasteners, and then attach the hook.

Fig. 400: Identifying Seat Cushion Cover Fastener
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the cable to the rear seat turn lock.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

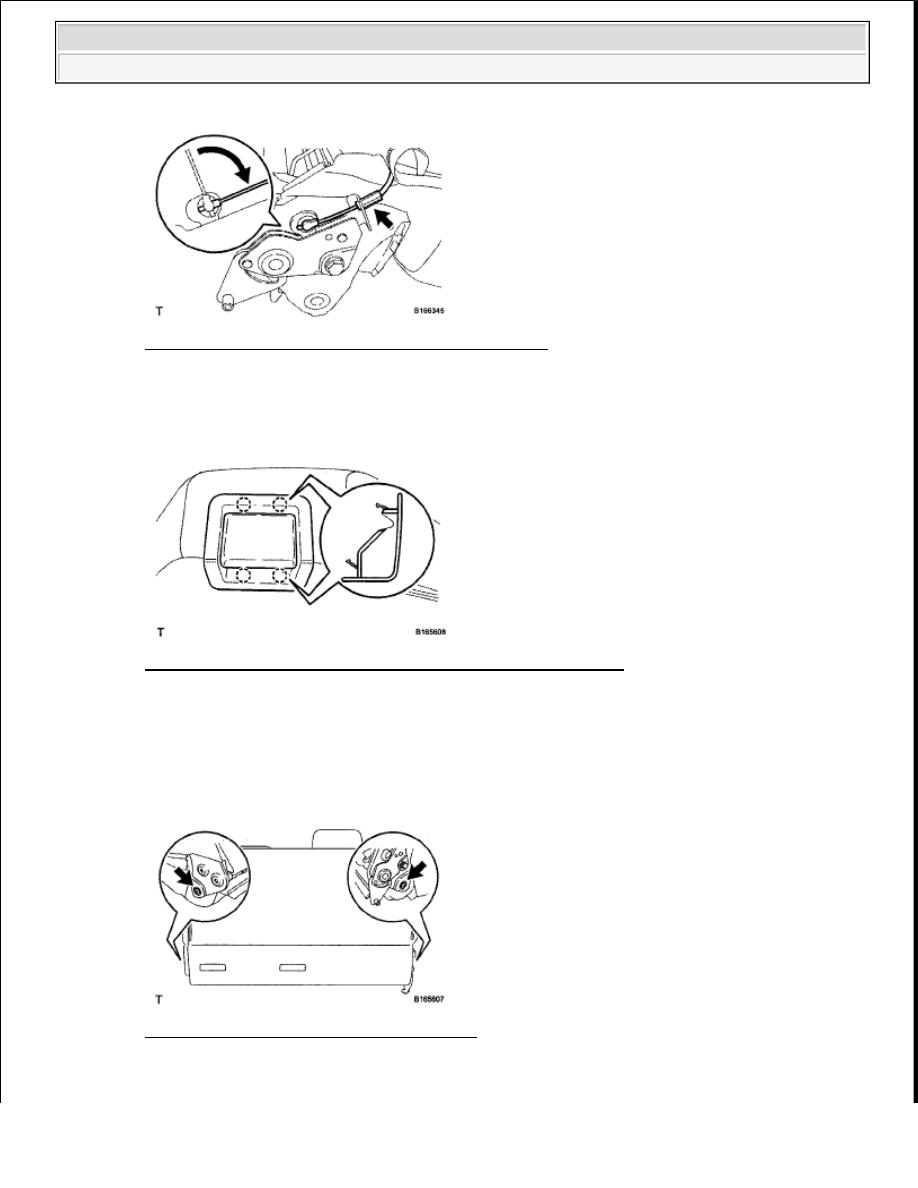

Fig. 401: Connecting Cable To Rear Seat Turn Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL REAR SEATBACK LOCK CONTROL BEZEL LH

a. Attach the 4 claws to install the bezel.

Fig. 402: Identifying Rear Seatback Lock Control Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL REAR SEAT CUSHION ASSEMBLY LH

a. Using a T40 "TORX" socket, install the seat cushion with the 2 bolts.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 403: Locating Rear Seat Cushion Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
