Toyota Tundra. Manual - part 659

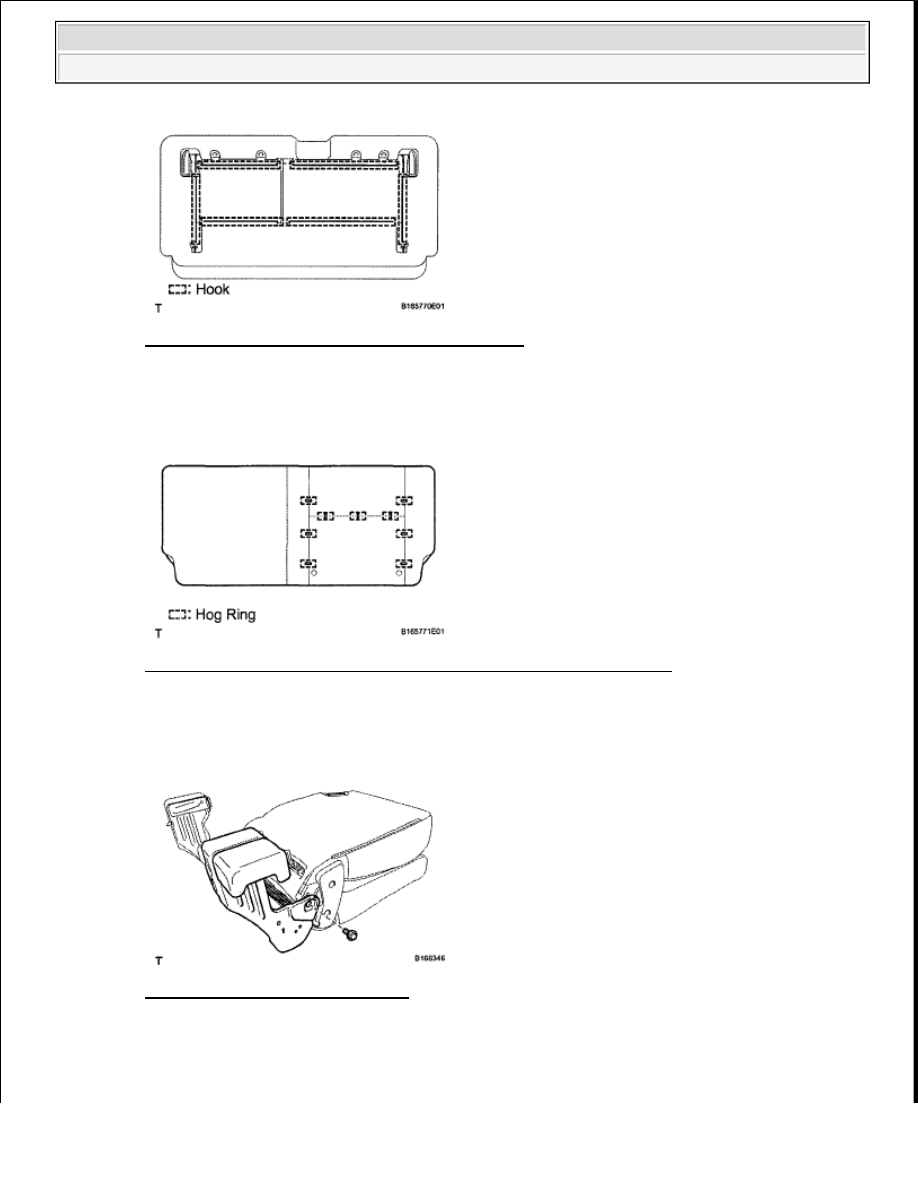

Fig. 354: Identifying Rear Seatback Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE SEPARATE TYPE REAR SEATBACK COVER LH

a. Remove the hog rings and seatback cover from the seatback pad.

Fig. 355: Identifying Separate Type Rear Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE SEAT LEG SUB-ASSEMBLY LH

a. Remove the bolt and seat leg.

Fig. 356: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY

a. Using a T45 "TORX" socket, remove the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. Remove the bolt and seat leg.

Fig. 357: Identifying Seat Leg Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE INNER REAR SEAT LOCK COVER RH

a. Remove the 2 screws.

b. Detach the 3 claws in the order shown in the illustration, and then remove the lock cover.

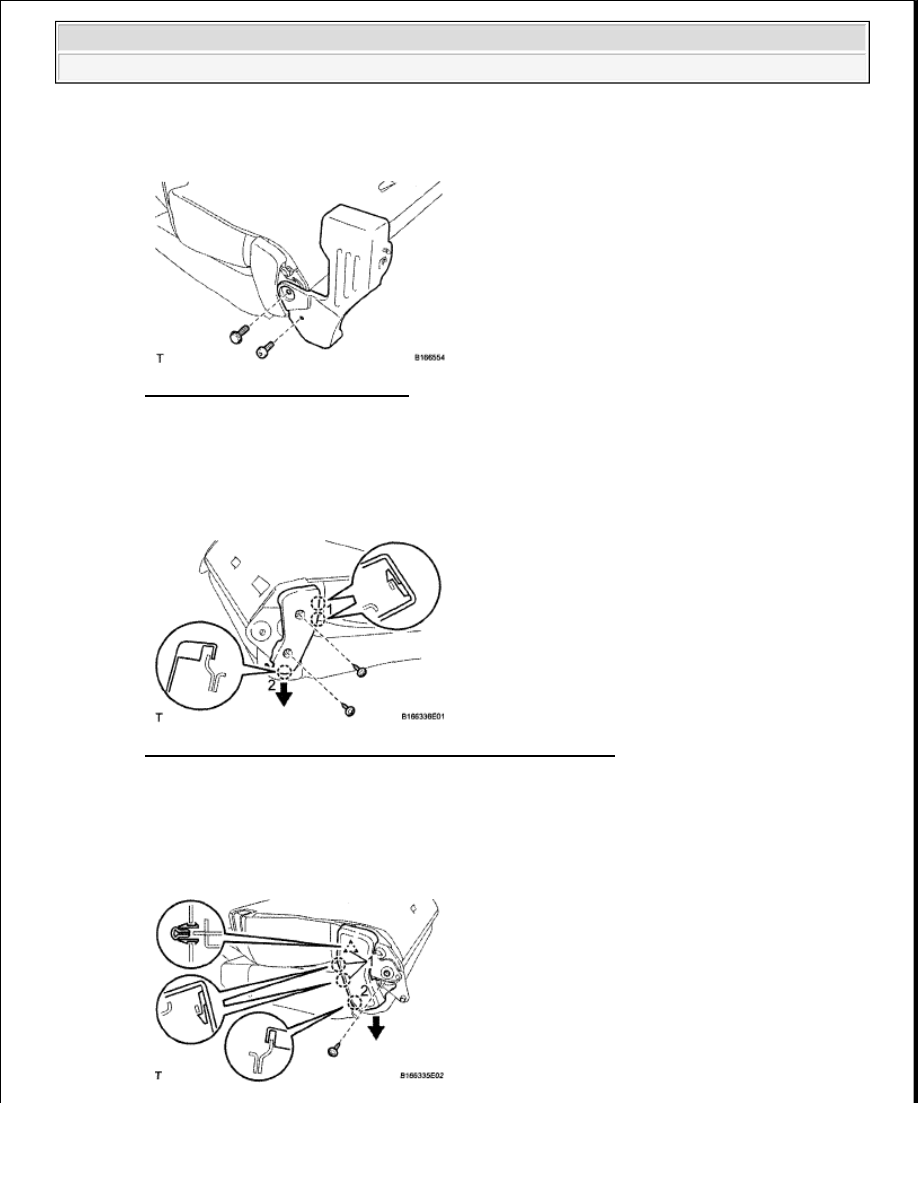

Fig. 358: Removing Inner Rear Seat Lock Cover In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. REMOVE OUTER REAR SEAT LOCK COVER RH

a. Remove the screw.

b. Detach the clip and 3 claws in the order shown in the illustration, and then remove the lock cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 359: Removing Outer Rear Seat Lock Cover In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE REAR SEAT CUSHION ASSEMBLY RH

a. Using a T40 "TORX" socket, remove the 2 bolts and seat cushion.

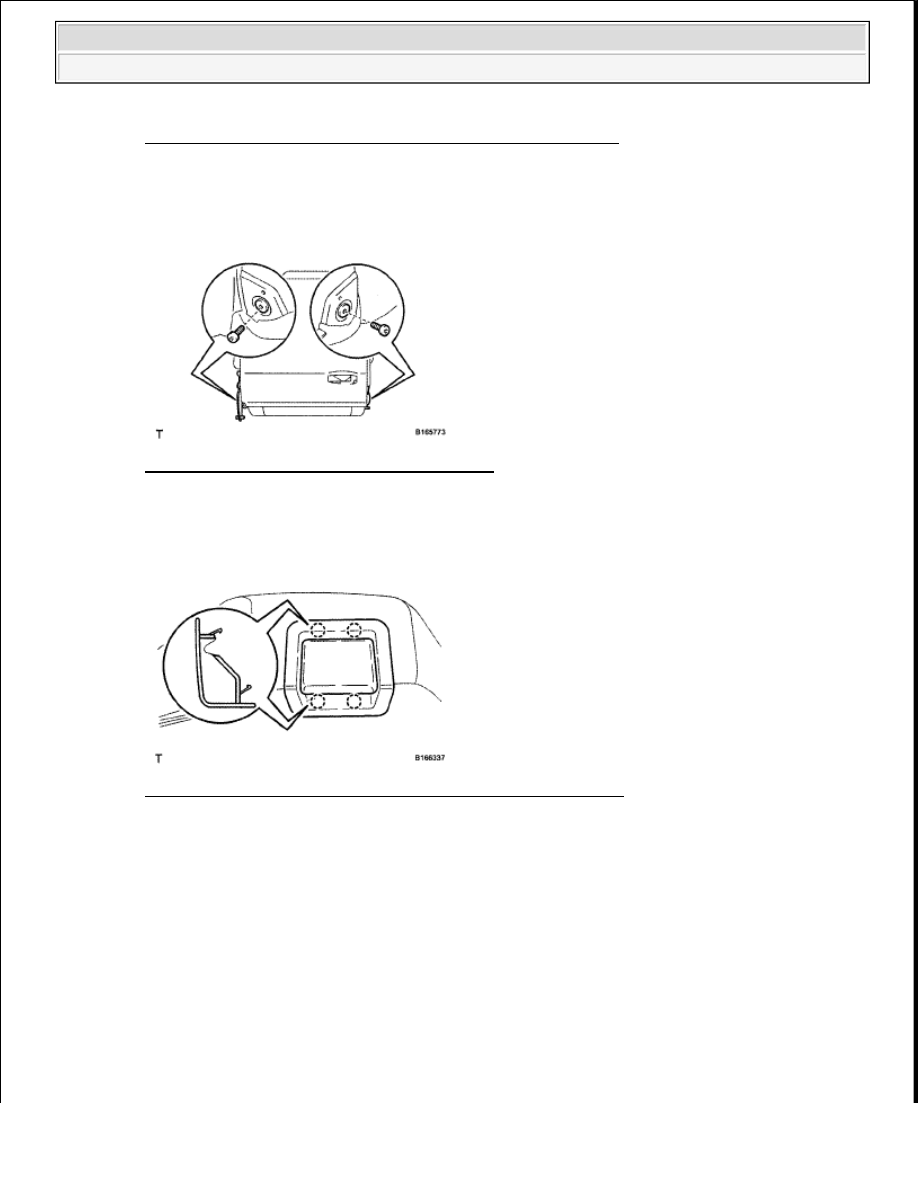

Fig. 360: Identifying Rear Seat Cushion Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. REMOVE REAR SEATBACK LOCK CONTROL BEZEL RH

a. Detach the 4 claws and remove the bezel.

Fig. 361: Identifying Rear Seatback Lock Control Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE REAR SEAT CUSHION COVER WITH PAD RH

a. Disconnect the cable from the rear seat turn lock.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































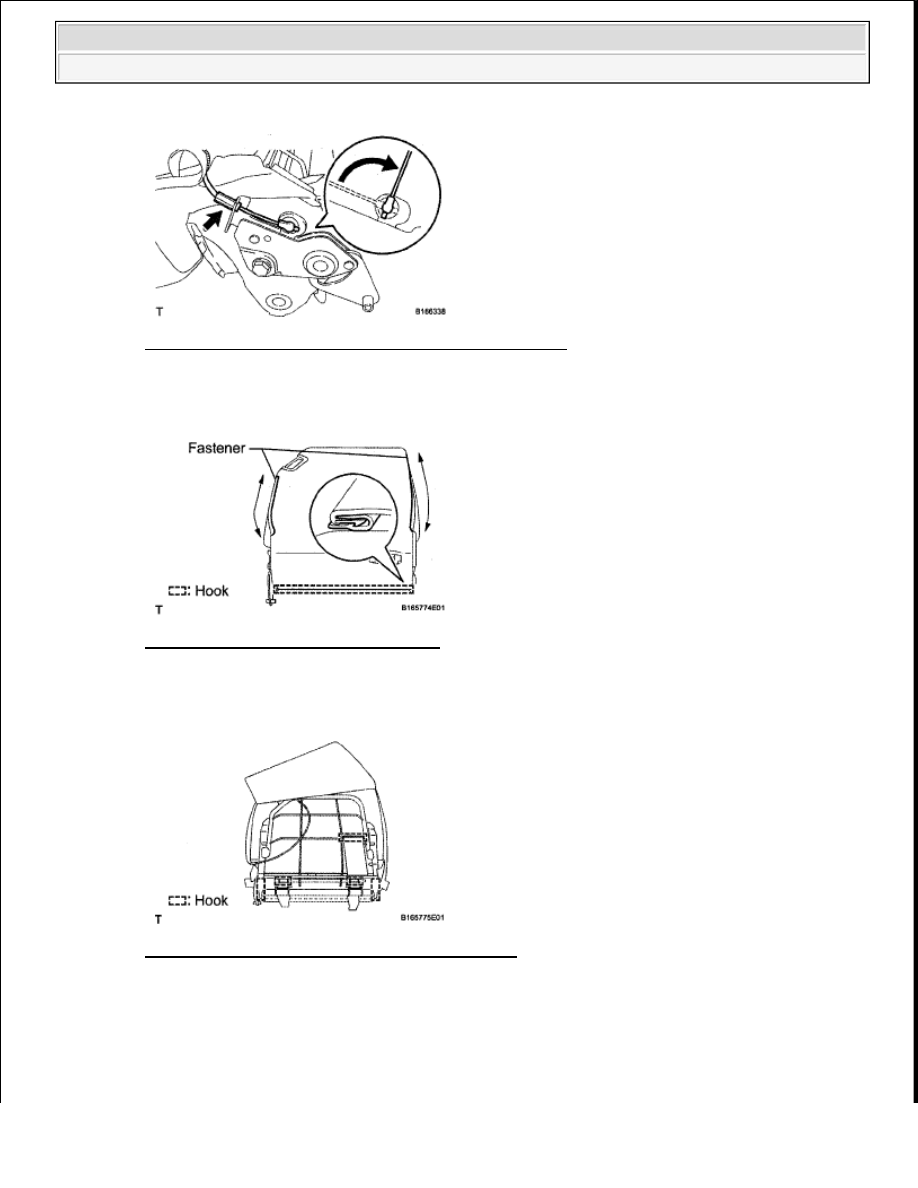

Fig. 362: Identifying Cable From Rear Seat Turn Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the hook and open the 2 fasteners, and then open the seat cushion cover.

Fig. 363: Opening Seat Cushion Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the hooks from the seat cushion frame.

Fig. 364: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the hooks and remove the hog rings, and then remove the seat cushion cover with pad.
