Toyota Tundra. Manual - part 658

Fig. 342: Locating Rear Seat Cushion Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR SEATBACK LOCK CONTROL BEZEL LH

a. Detach the 4 claws and remove the bezel.

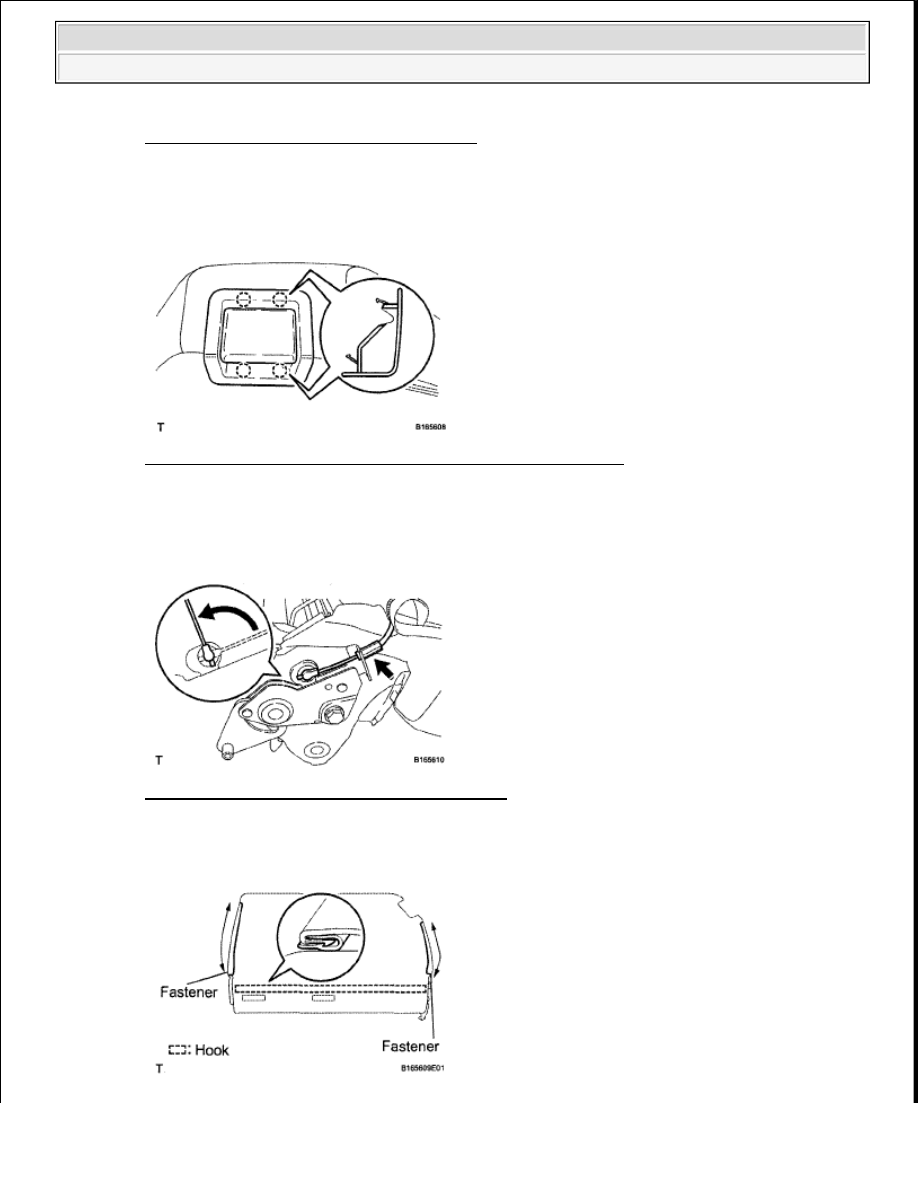

Fig. 343: Identifying Rear Seatback Lock Control Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR SEAT CUSHION COVER WITH PAD LH

a. Disconnect the cable from the seat turn lock.

Fig. 344: Locating Cable From Seat Turn Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the hook and open the 2 fasteners, and then open the seat cushion cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 345: Identifying Seat Cushion Cover Hook And Fasteners
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the hooks from the seat cushion frame.

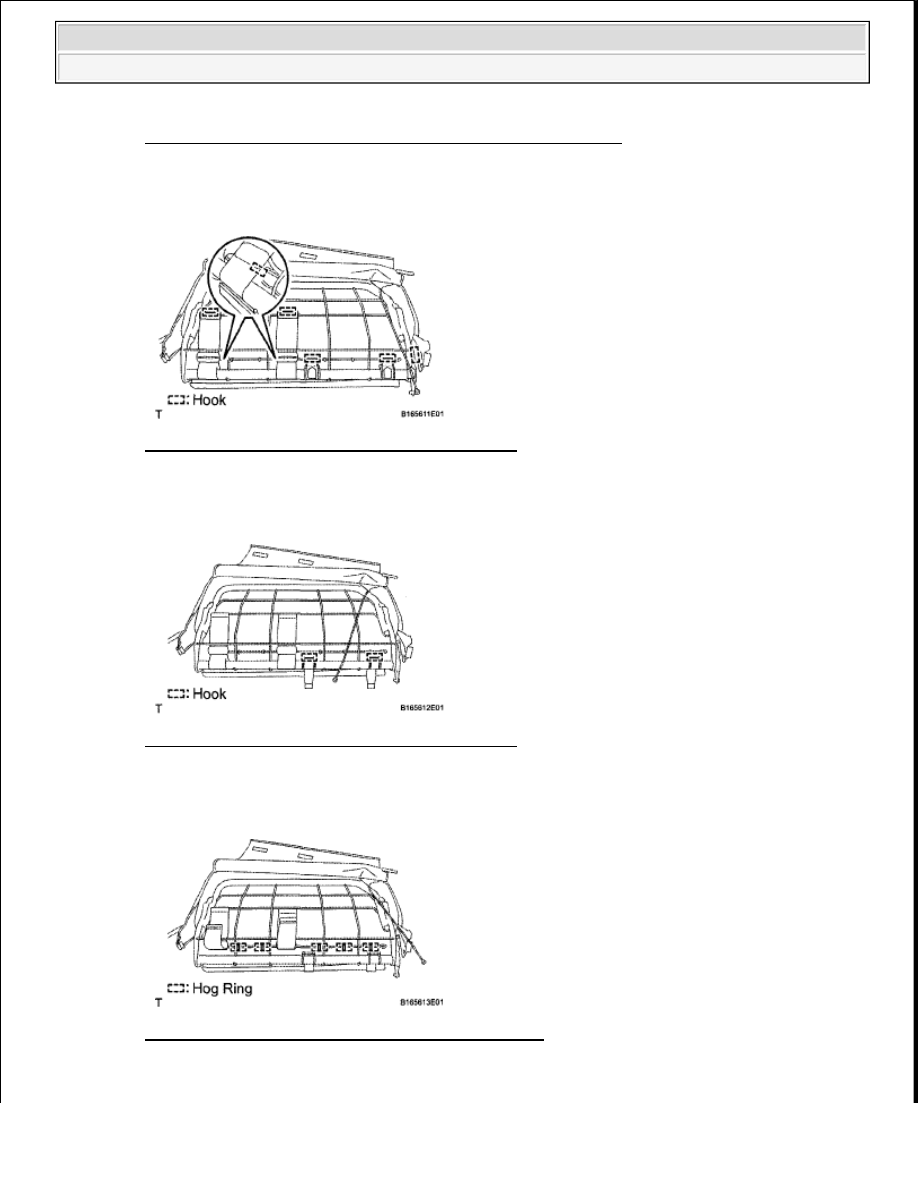

Fig. 346: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the hooks from the seat cushion frame.

Fig. 347: Identifying Seat Cushion Frame Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the hog rings and seat cushion cover with pad.

Fig. 348: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































9. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER LH

a. Remove the hog rings and seat cushion cover from the seat cushion pad.

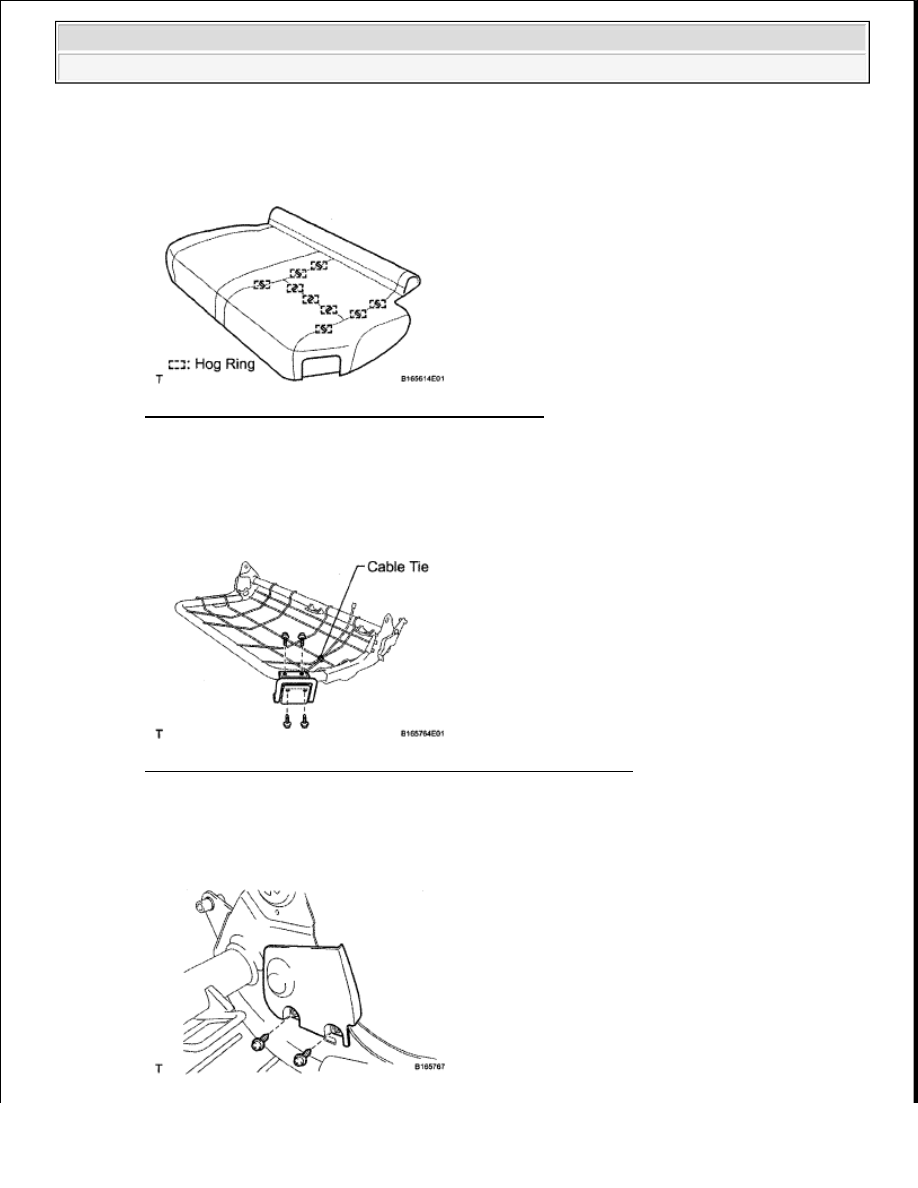

Fig. 349: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE NO. 1 RECLINING ADJUSTER RELEASE HANDLE LH

a. Cut the cable tie and disconnect the cable.

b. Remove the 4 screws and release handle.

Fig. 350: Identifying Reclining Adjuster Release Handle Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE REAR SEAT HINGE COVER LH

a. Remove the 2 screws and hinge cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 351: Identifying Rear Seat Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE REAR SEAT HINGE COVER RH

a. Remove the 2 screws and hinge cover.

13. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY LH

a. Remove the bolt and seat turn lock.

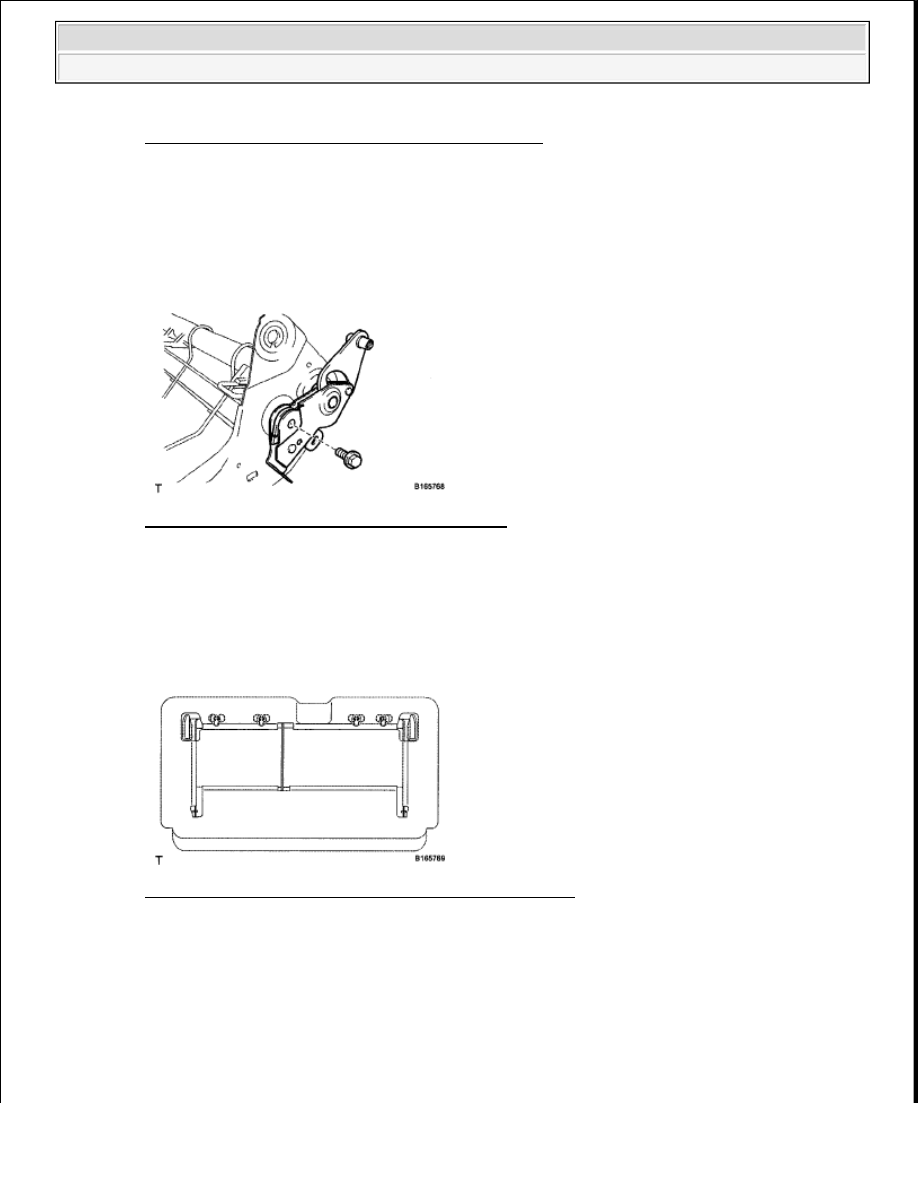

Fig. 352: Identifying Rear Seat Turn Lock Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE REAR SEAT HEADREST ASSEMBLY LH

15. REMOVE CENTER REAR SEAT HEADREST ASSEMBLY

16. REMOVE REAR SEAT HEADREST SUPPORT

a. Detach the 8 claws and remove the 4 headrest supports.

Fig. 353: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE REAR SEATBACK COVER WITH PAD LH

a. Detach the hooks and remove the seatback cover with pad.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
