Toyota Tundra. Manual - part 648

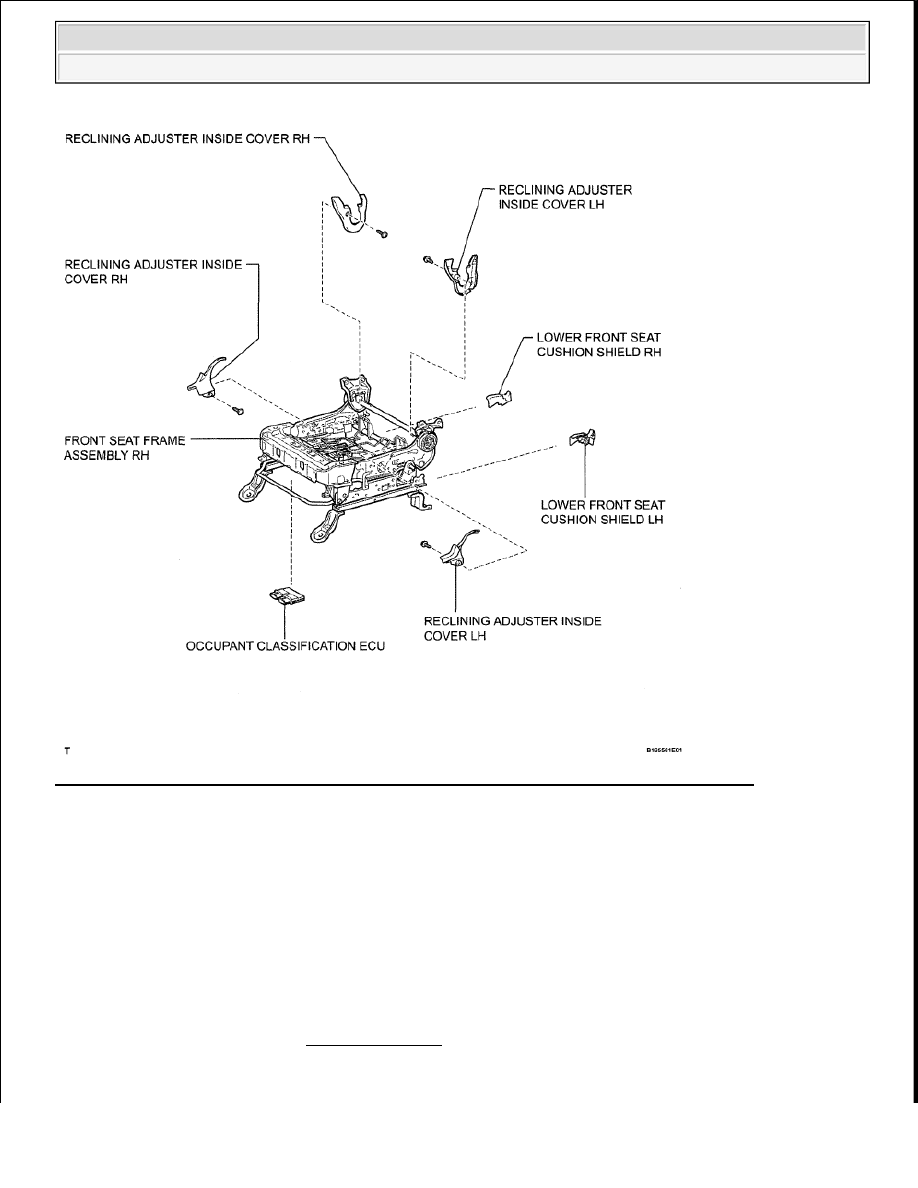

Fig. 260: Identifying Front Seat Assembly Components - For Fold Down Seat Type (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































2. REMOVE INNER FRONT SEAT TRACK COVER RH REAR INNER

a. Operate the seat track adjusting handle to move the seat to the foremost position.

b. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

Tape the screwdriver tip before use.

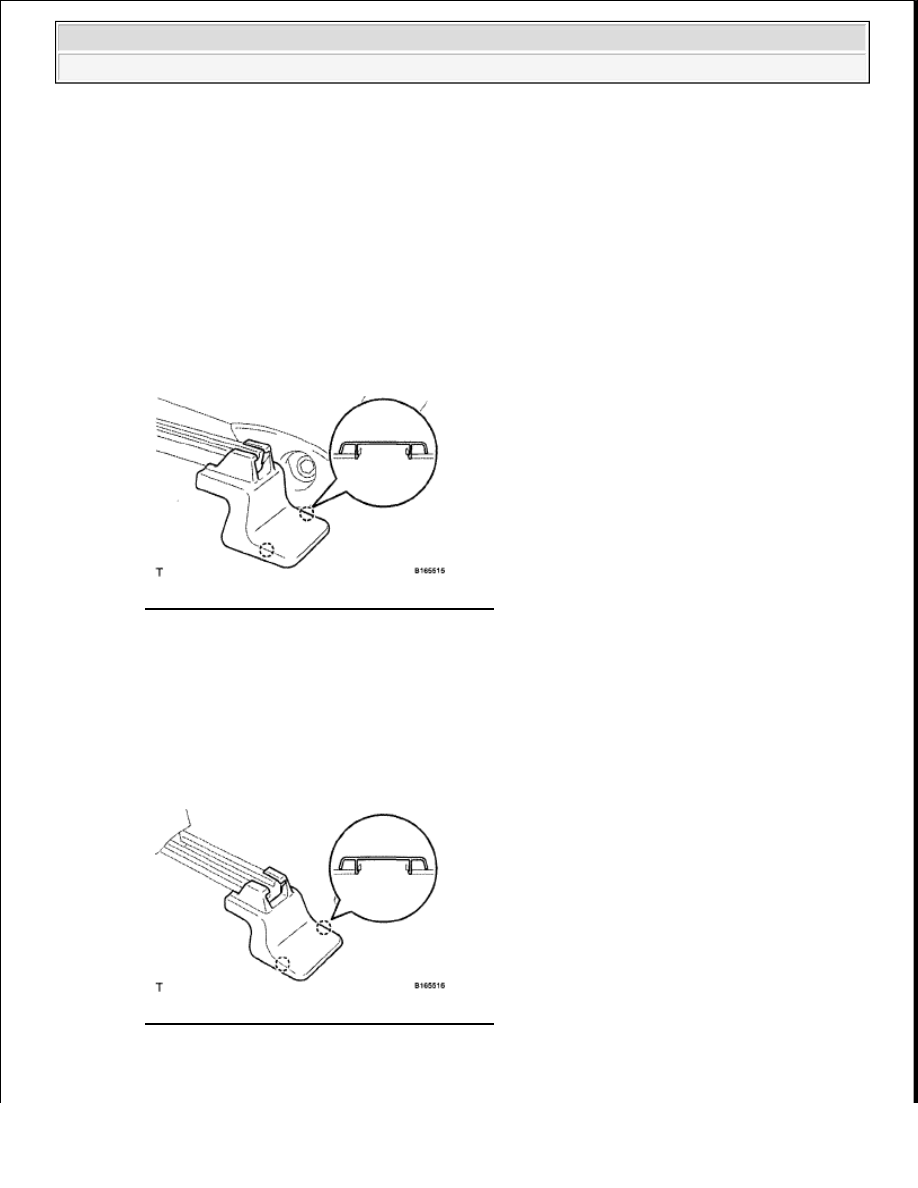

Fig. 261: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OUTER FRONT SEAT TRACK COVER RH REAR

a. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

Tape the screwdriver tip before use.

Fig. 262: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE FRONT SEAT ASSEMBLY RH

memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Remove the 2 bolts.

b. Operate the seat track adjusting handle to move the seat to the rearmost position.

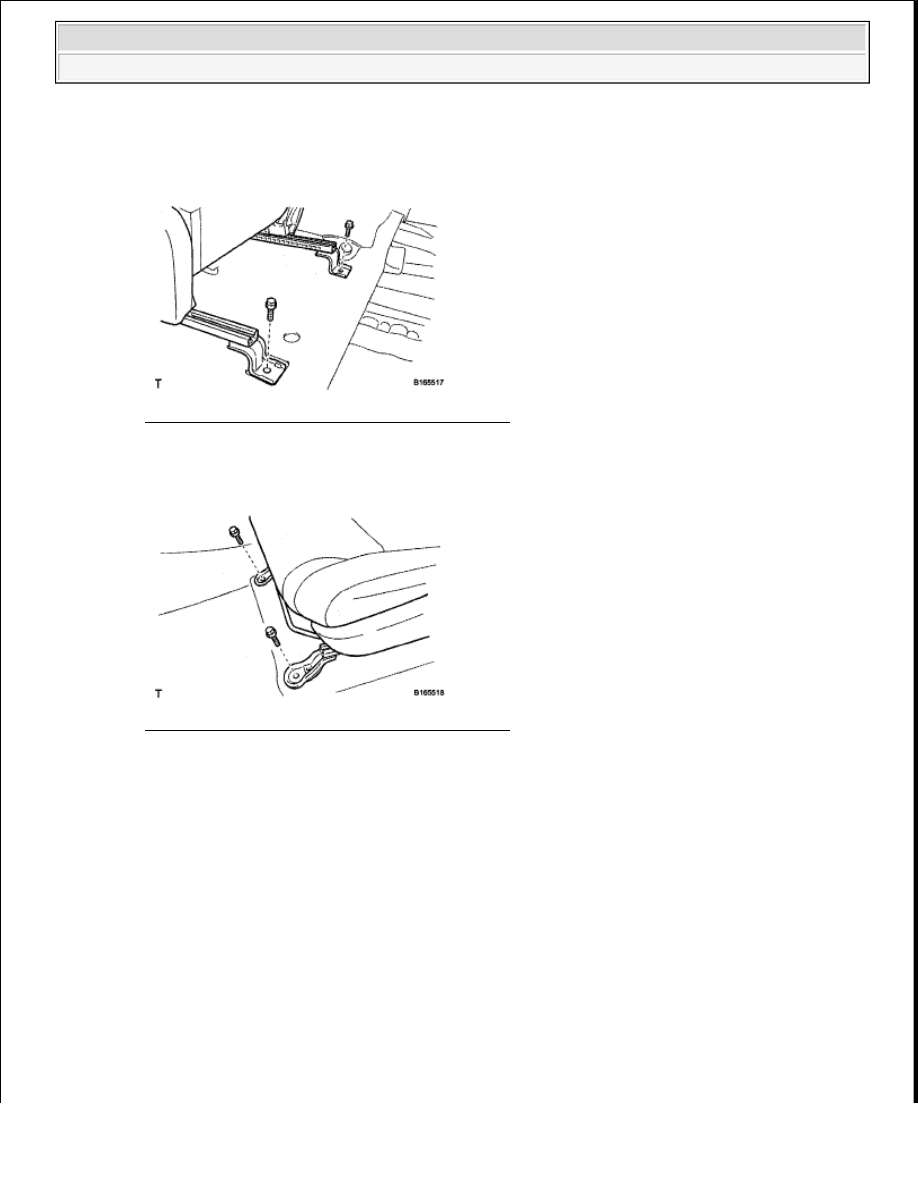

Fig. 263: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 2 bolts.

Fig. 264: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Operate the seat track adjusting handle to move the seat to the center position.

e. Disconnect the seat wire connectors under the seat.

f. Remove the front seat.

DISASSEMBLY

1. REMOVE RECLINING ADJUSTER RELEASE HANDLE RH

a. Lift the reclining adjuster release handle.

NOTE:

Be careful not to damage the vehicle body.

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. Using a screwdriver, detach the claw and remove the reclining adjuster release handle.

HINT:

Tape the screwdriver tip before use.

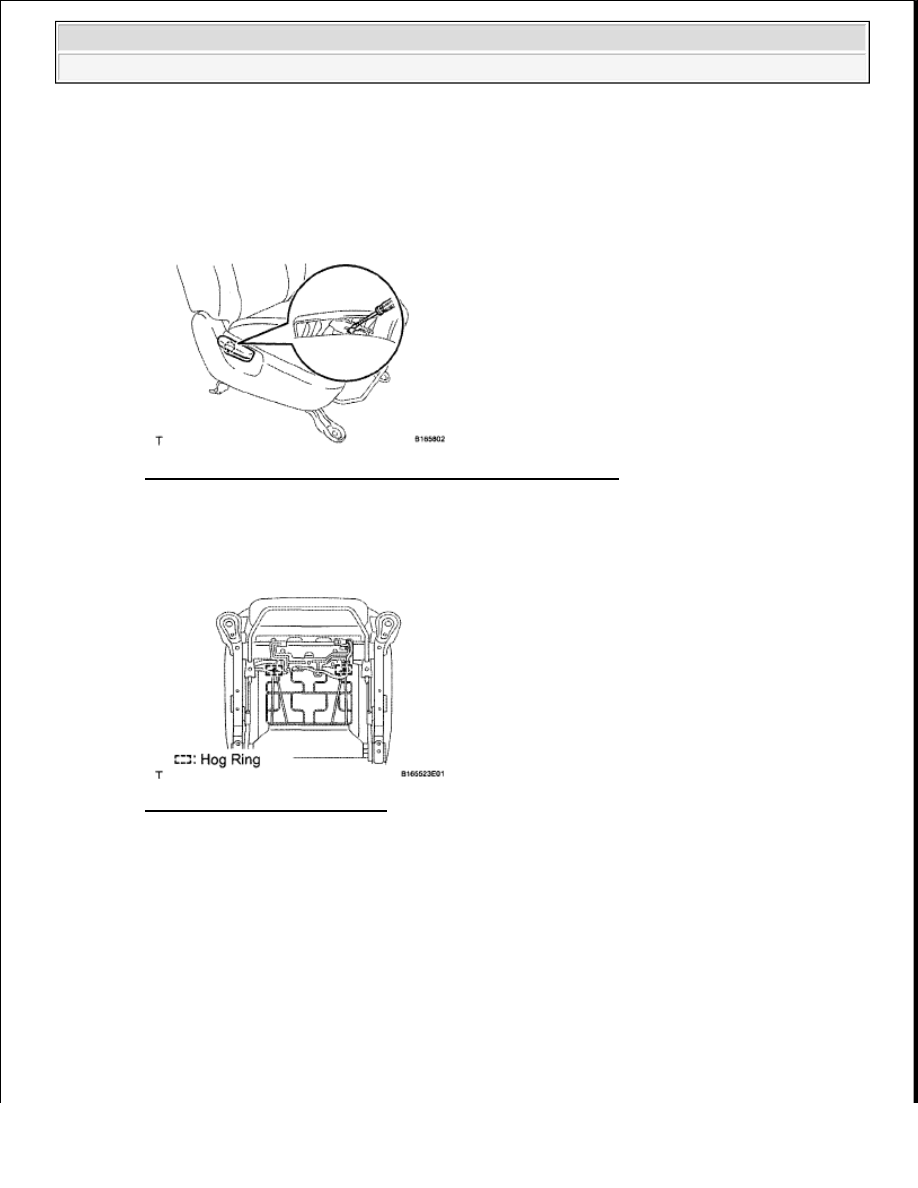

Fig. 265: Identifying Reclining Adjuster Release Handle Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE FRONT SEAT CUSHION SHIELD RH

a. Remove the hog rings and rubber bands of the seatback cover from the seat frame.

Fig. 266: Identifying Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 screws.

c. Detach the 3 claws in the order shown in the illustration, and then remove the cushion shield.
