Fig. 247: Identifying Center Seat Cushion Shield Claws And Clips (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. INSTALL VIDEO TERMINAL (for CrewMax) (See INSTALLATION )

31. INSTALL REAR POWER POINT SOCKET (for AC Power Supply) (See INSTALLATION )

32. INSTALL REAR POWER OUTLET SOCKET COVER (for Standard) (See INSTALLATION )

33. INSTALL REAR POWER OUTLET SOCKET (for Standard) (See INSTALLATION )

34. INSTALL NO. 2 SEATBACK LOCK CONTROL BEZEL (for CrewMax)

a. for AC Power Supply:

1. Connect the clamp.

b. Install the bezel with the 4 screws.

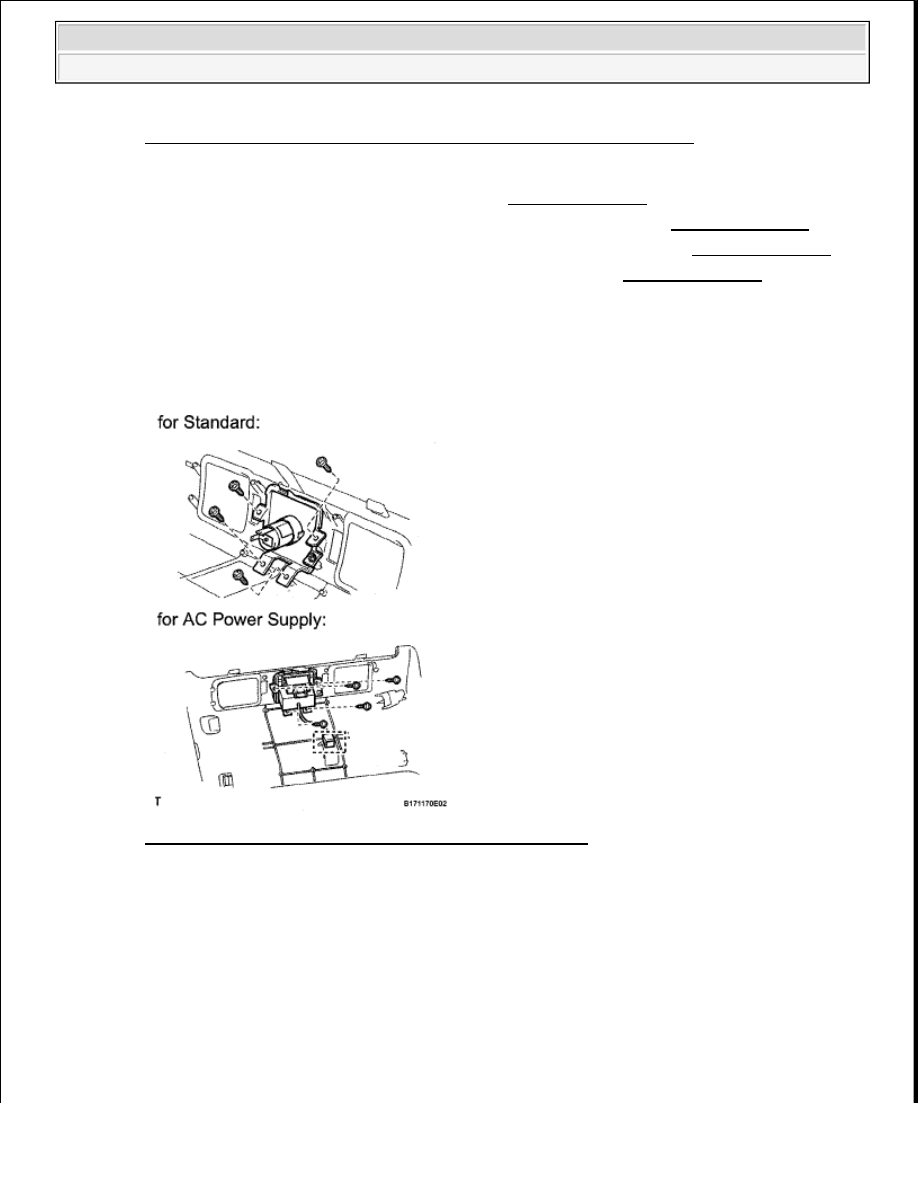

Fig. 248: Identifying Seatback Lock Control Bezel Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. INSTALL NO. 1 CONSOLE BOX REGISTER ASSEMBLY (for CrewMax)

a. Install the register with the 3 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































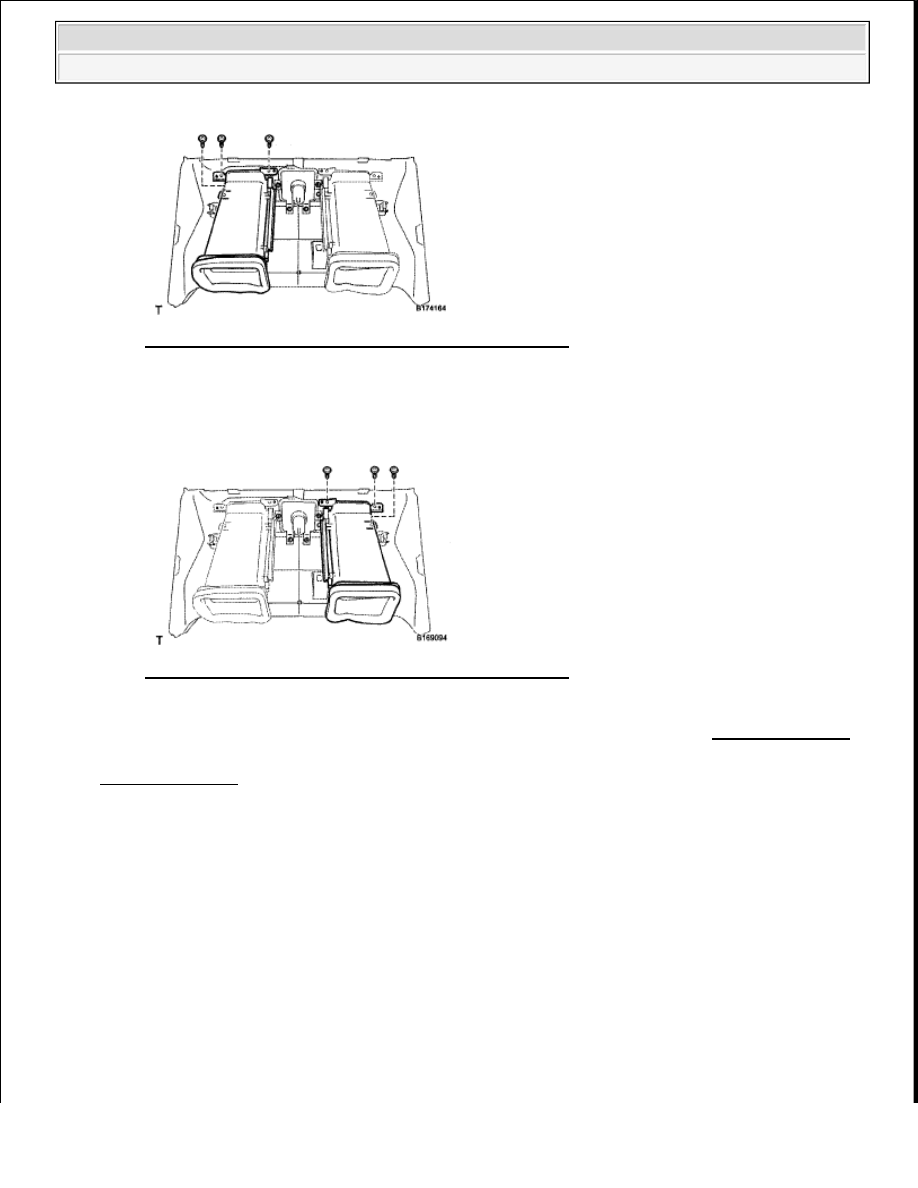

Fig. 249: Identifying No 1 Console Box Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36. INSTALL NO. 2 CONSOLE BOX REGISTER ASSEMBLY (for CrewMax)

a. Install the register with the 3 screws.

Fig. 250: Identifying No 2 Console Box Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37. INSTALL REAR POWER OUTLET SOCKET COVER (for Double Cab) (See INSTALLATION )

38. INSTALL REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab) (See

INSTALLATION )

39. INSTALL CENTER SEATBACK PANEL

a. Attach the 4 claws and 4 clips to install the center seatback panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































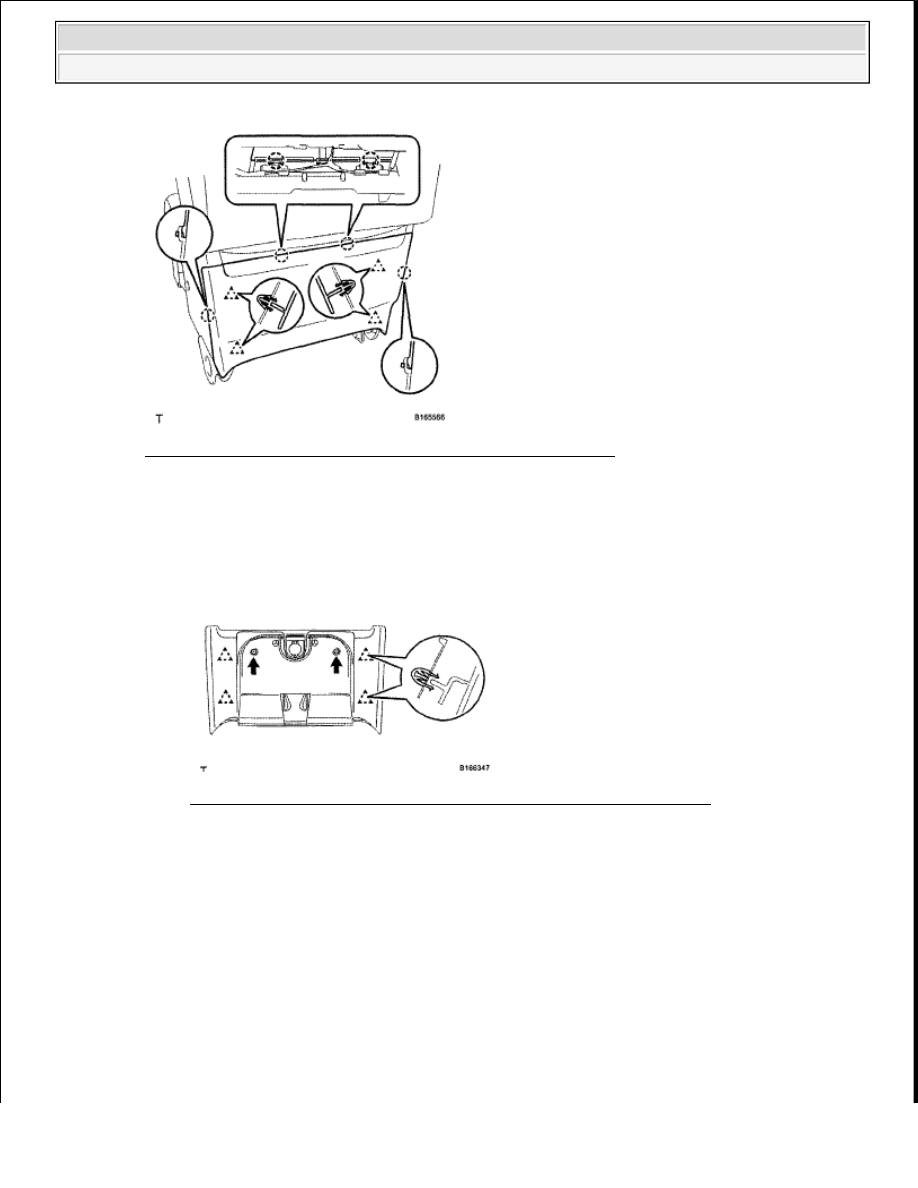

Fig. 251: Identifying Center Seatback Panel Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Double Cab:

1. Connect the power outlet socket connector.

2. Attach the 4 clips to install the center seatback panel.

3. Install the 2 screws.

Fig. 252: Identifying Center Seatback Panel Clips (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

1. Connect the 2 connectors.

2. Attach the 4 claws and 4 clips to install the center seatback panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































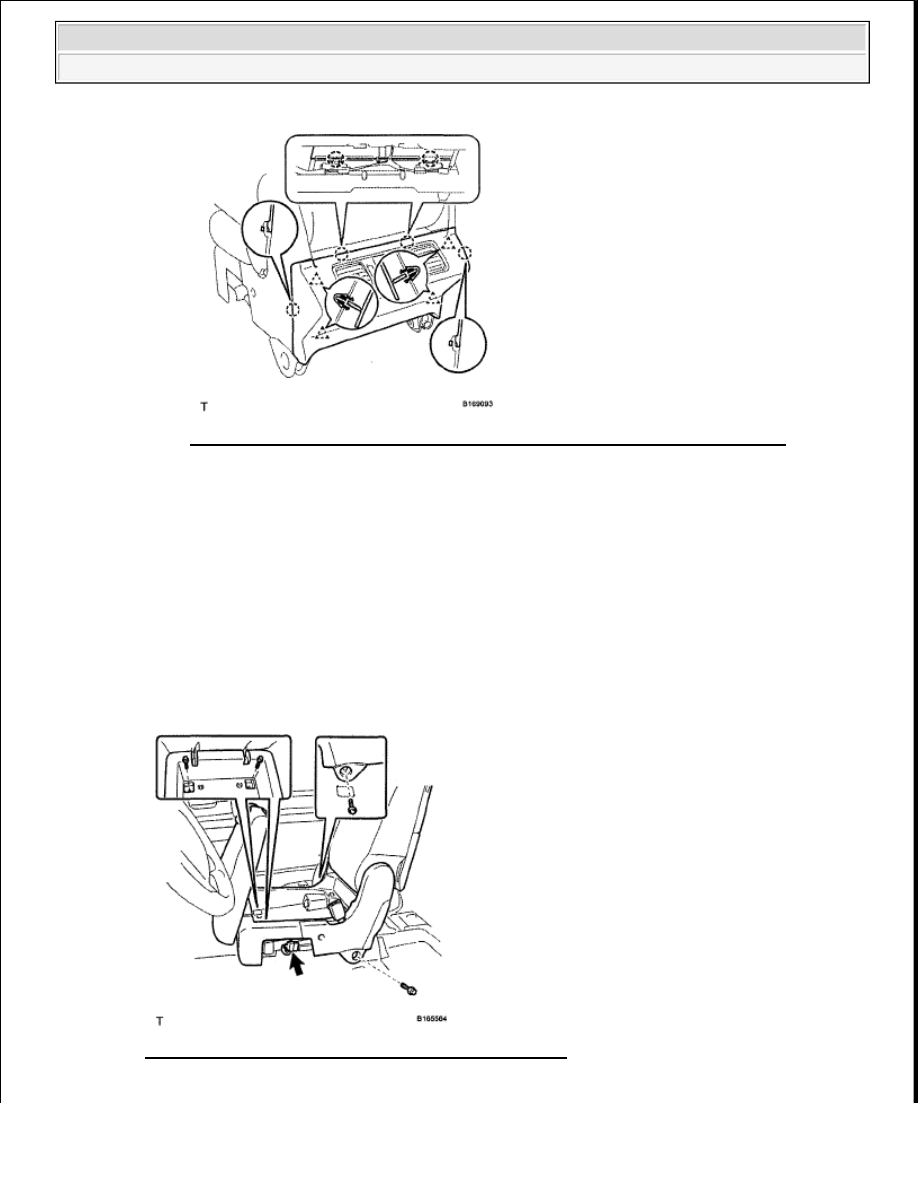

Fig. 253: Identifying Center Seatback Panel Claws And Clips (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CENTER FRONT SEAT ASSEMBLY

a. Install the center front seat.

b. Connect the connector and install the 4 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

Fig. 254: Identifying Center Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the vehicle body.
