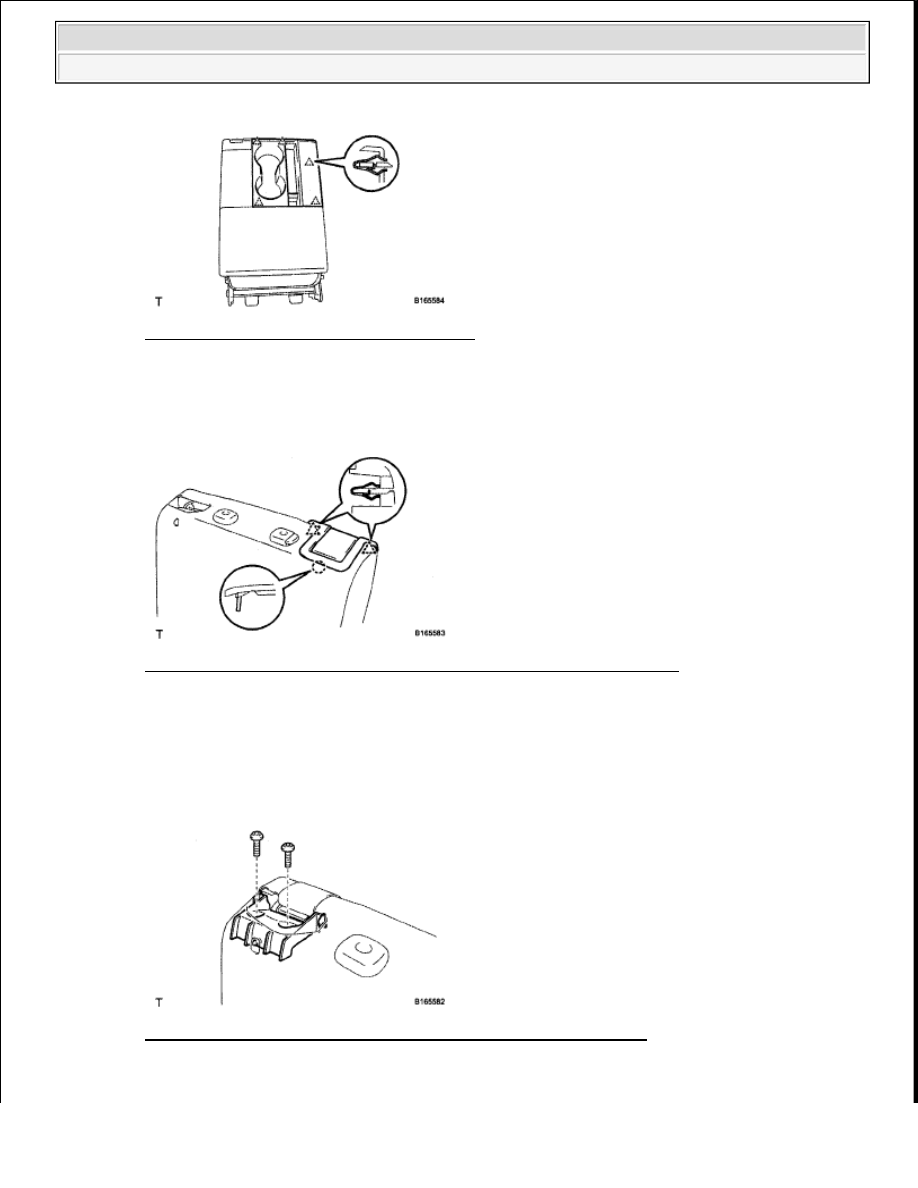

Fig. 228: Identifying Front Seat Tray Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL RECLINING REMOTE CONTROL BEZEL

a. Attach the 2 clips and claw to install the bezel.

Fig. 229: Identifying Reclining Remote Control Bezel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL LOWER FRONT SEAT SHOULDER BELT COVER

a. Using a T30 "TORX" socket, install the shoulder belt cover with the 2 bolts.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

Fig. 230: Identifying Lower Front Seat Shoulder Belt Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































13. INSTALL UPPER REAR SEATBACK LOCK BEZEL

a. Connect the seat belt to the shoulder belt cover.

b. Attach the 4 claws to install the lock bezel.

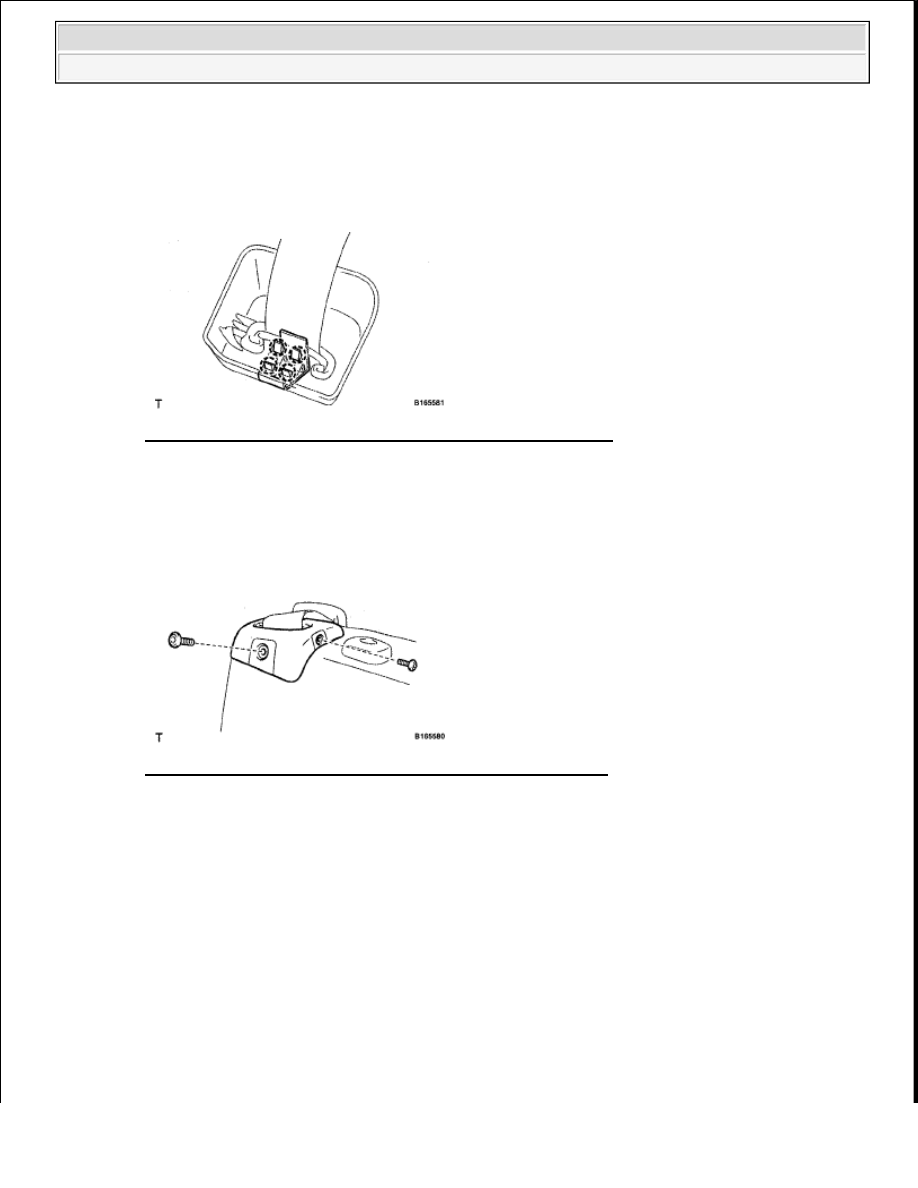

Fig. 231: Identifying Upper Rear Seatback Lock Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT SEAT SHOULDER BELT COVER

a. Using a T10 "TORX" socket, install the shoulder belt cover with the 2 screws.

Torque: 0.9 N*m (9 kgf*cm, 8 in.*lbf)

Fig. 232: Identifying Front Seat Shoulder Belt Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT SEAT HEADREST ASSEMBLY

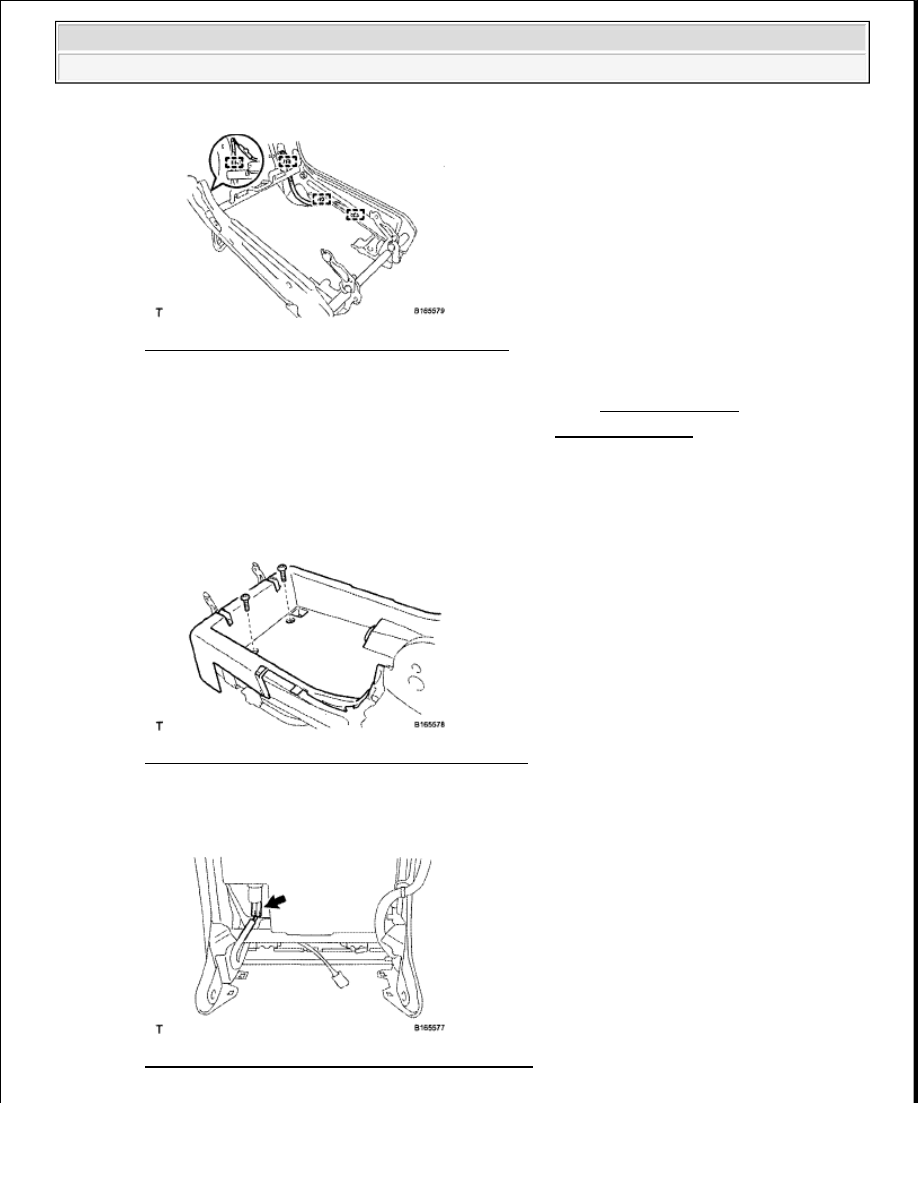

16. INSTALL CONSOLE BOX WIRE

a. Attach the 4 clamps to install the console box wire.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 233: Identifying Console Box Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL CENTER POWER OUTLET SOCKET COVER (See INSTALLATION )

18. INSTALL POWER OUTLET SOCKET ASSEMBLY (See INSTALLATION )

19. INSTALL FRONT SEAT UNDER TRAY

a. Using a T30 "TORX" socket, install the under tray with the 2 bolts.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

Fig. 234: Identifying Front Seat Under Tray Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the power outlet socket connector.

Fig. 235: Locating Power Outlet Socket Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































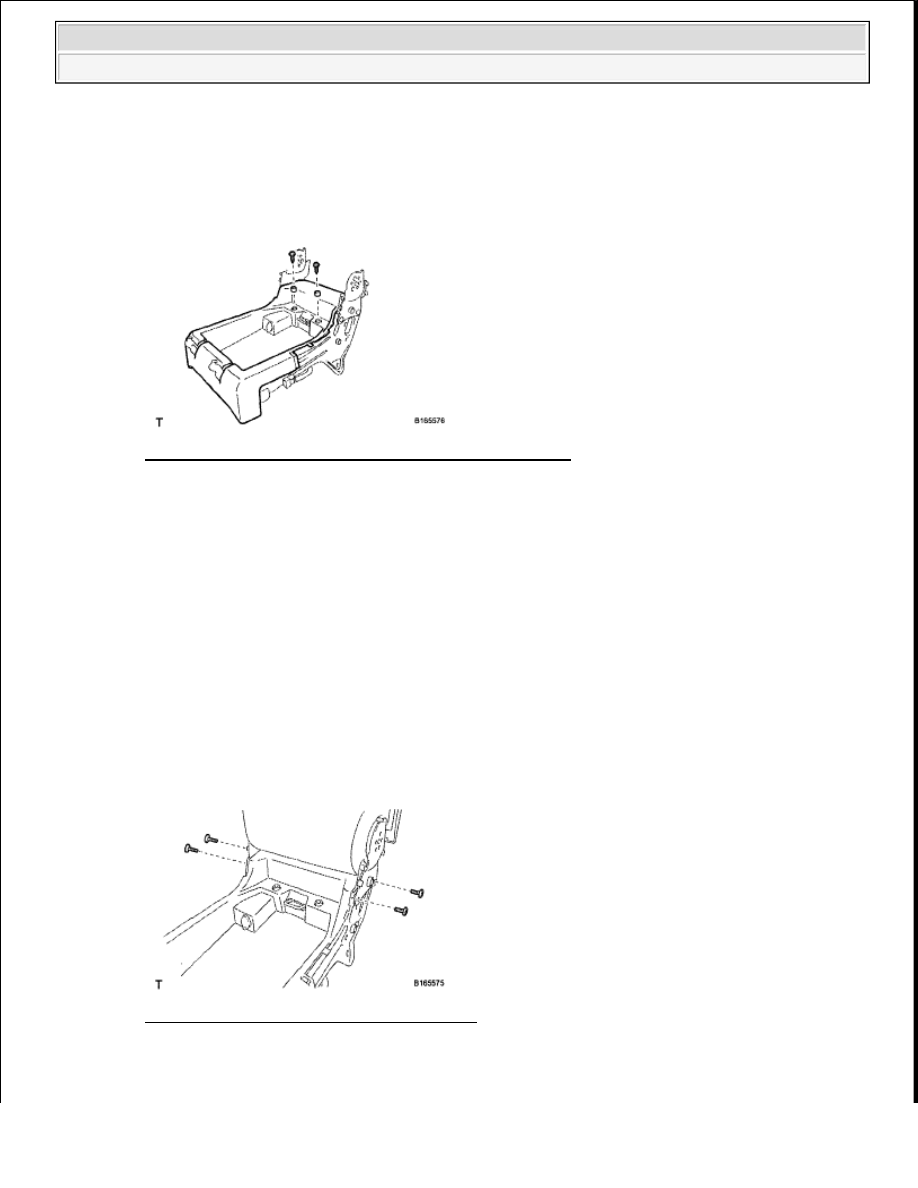

20. INSTALL FOLD SEAT STOPPER CUSHION

a. Using a T20 "TORX" socket, install the 2 cushions with the 2 screws.

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

Fig. 236: Identifying Fold Seat Stopper Cushion Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. INSTALL CENTER SEATBACK ASSEMBLY

a. Install the center seatback.

b. RH Side:

Using a T55 "TORX" socket, install the 2 bolts.

Torque: 55 N*m (561 kgf*cm, 41 ft.*lbf)

c. LH Side:

Using a T40 "TORX" socket, install the 2 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 237: Identifying Center Seatback Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 2 wire harness clamps to the center seatback frame.
