18. DISCONNECT CENTER FRONT SEAT BELT ASSEMBLY RH

a. Remove the bolt and disconnect the seat belt.

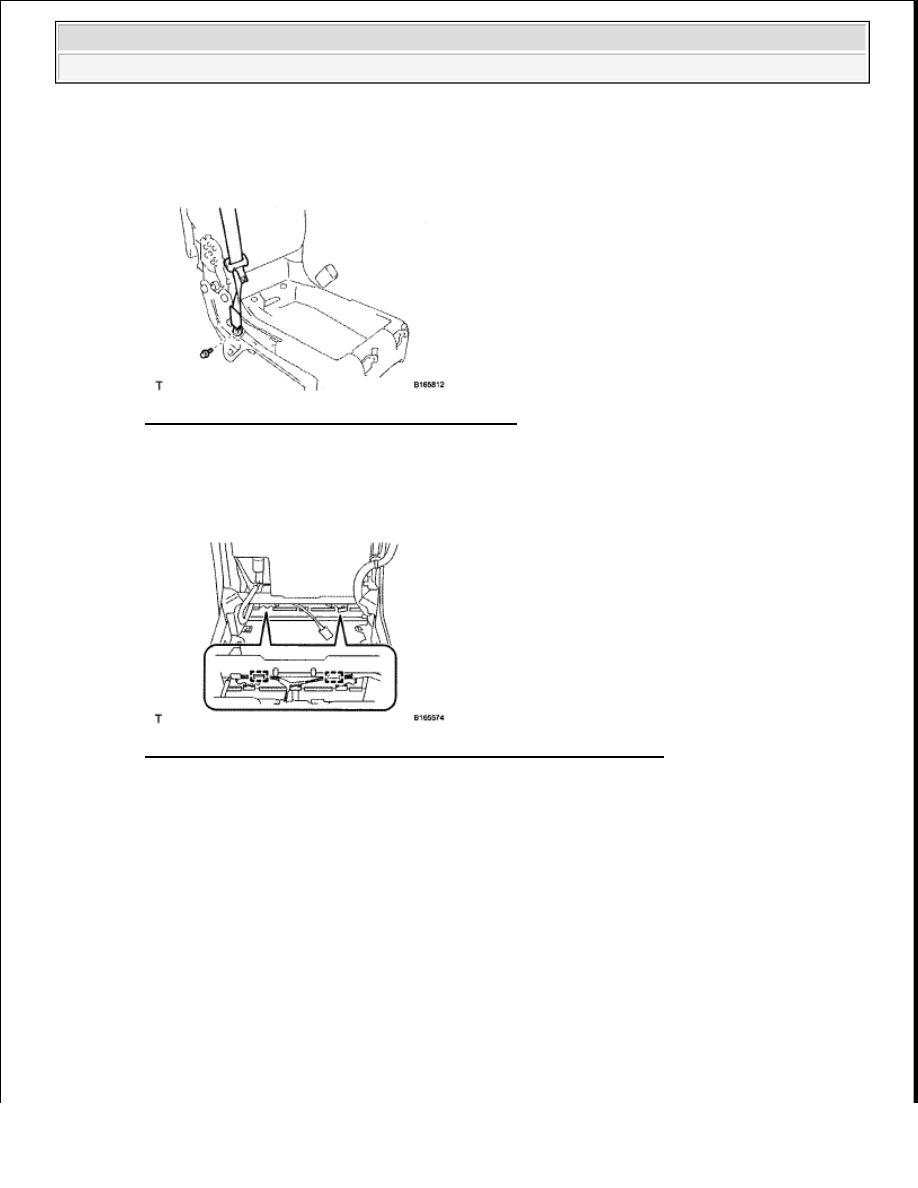

Fig. 198: Identifying Center Front Seat Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE CENTER SEATBACK ASSEMBLY

a. Remove the 2 wire harness clamps from the center seatback frame.

Fig. 199: Identifying Center Seatback Frame Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. LH Side:

Using a T40 "TORX" socket, remove the 2 bolts.

c. RH Side:

Using a T55 "TORX" socket, remove the 2 bolts.

d. Remove the center seatback.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































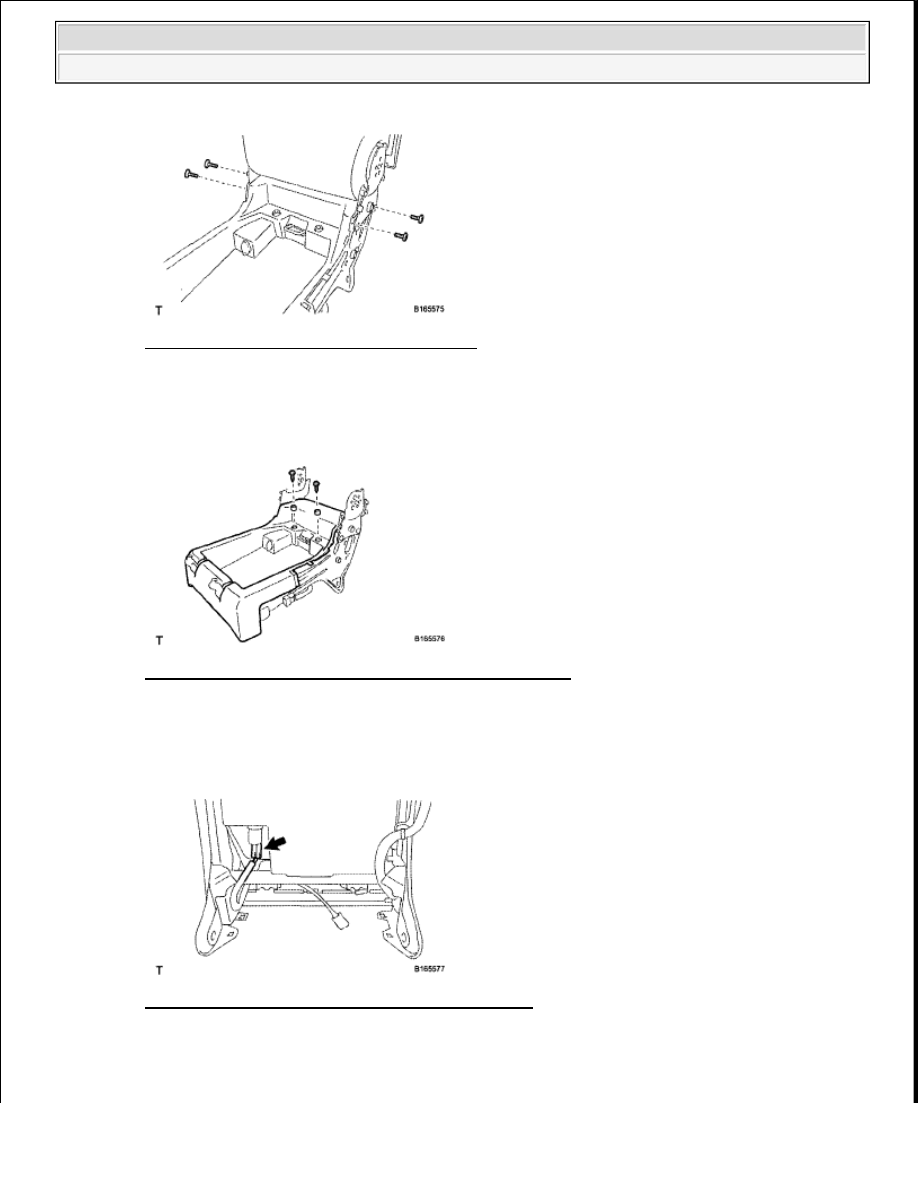

Fig. 200: Identifying Center Seatback Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE FOLD SEAT STOPPER CUSHION

a. Using a T20 "TORX" socket, remove the 2 screws and 2 cushions.

Fig. 201: Identifying Fold Seat Stopper Cushion Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE FRONT SEAT UNDER TRAY

a. Disconnect the power outlet socket connector.

Fig. 202: Locating Power Outlet Socket Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" socket, remove the 2 bolts and under tray.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































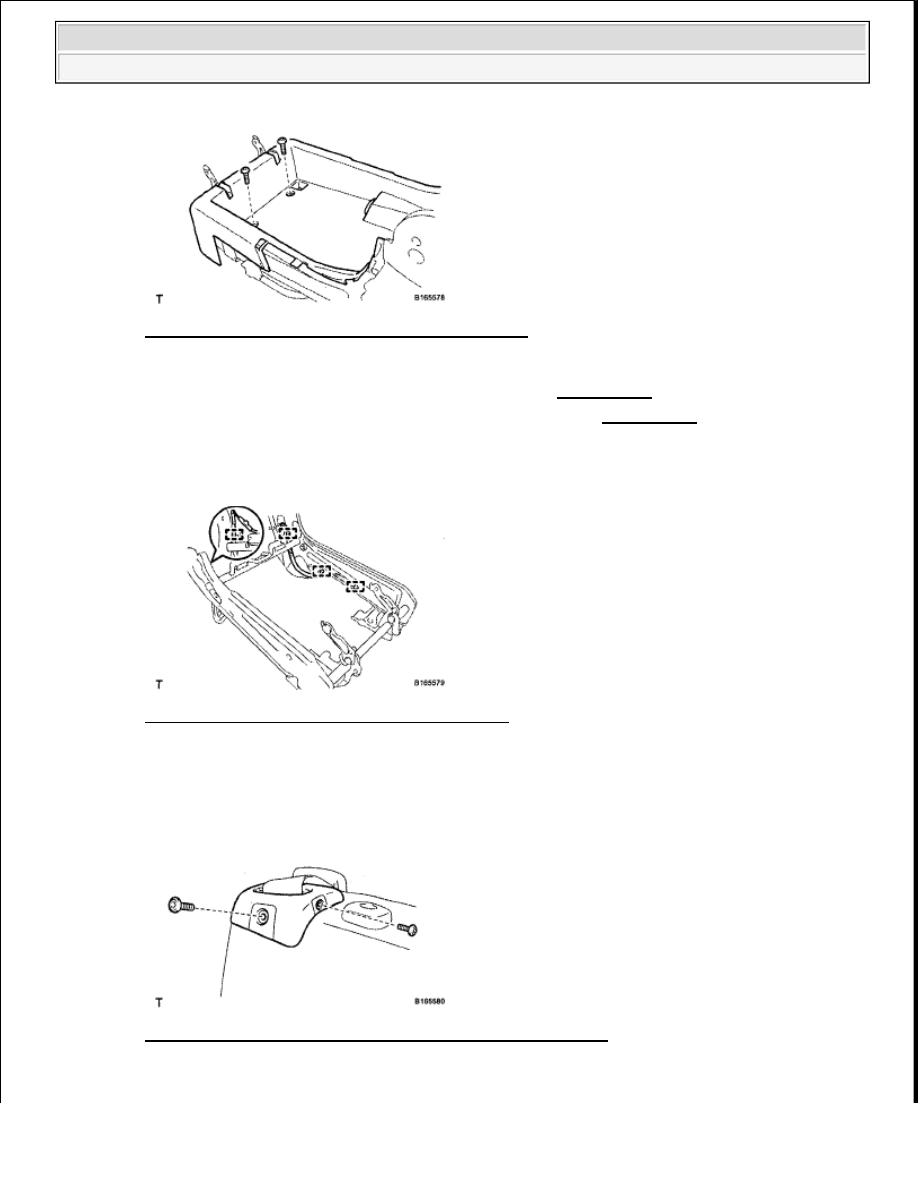

Fig. 203: Identifying Front Seat Under Tray Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. REMOVE POWER OUTLET SOCKET ASSEMBLY (See REMOVAL )

23. REMOVE CENTER POWER OUTLET SOCKET COVER (See REMOVAL )

24. REMOVE CONSOLE BOX WIRE

a. Detach the 4 clamps and remove the console box wire.

Fig. 204: Identifying Console Box Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE FRONT SEAT HEADREST ASSEMBLY

26. REMOVE FRONT SEAT SHOULDER BELT COVER

a. Using a T10 "TORX" socket, remove the 2 screws and shoulder belt cover.

Fig. 205: Identifying Front Seat Shoulder Belt Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































27. REMOVE UPPER REAR SEATBACK LOCK BEZEL

a. Detach the 4 claws and remove the lock bezel.

b. Disconnect the seat belt from the shoulder belt cover.

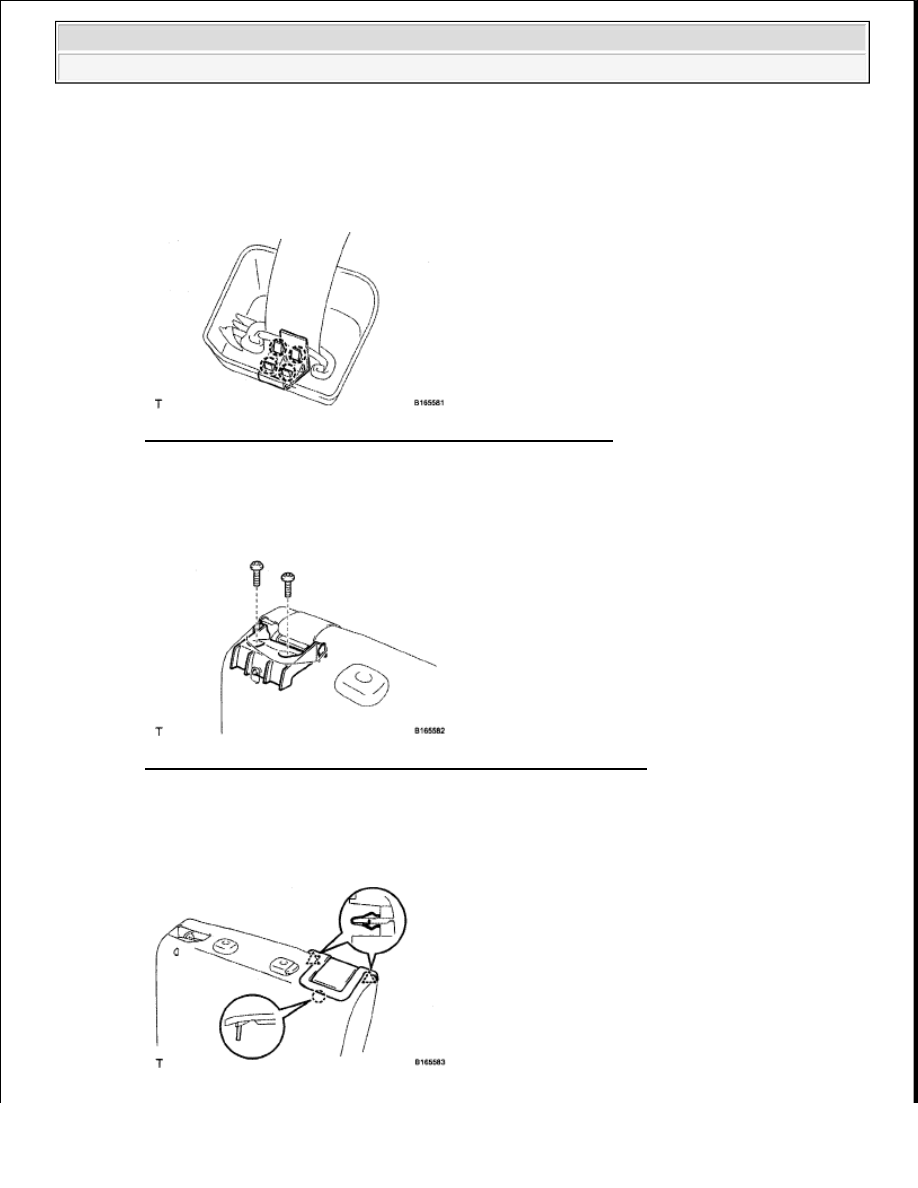

Fig. 206: Identifying Upper Rear Seatback Lock Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE LOWER FRONT SEAT SHOULDER BELT COVER

a. Using a T30 "TORX" socket, remove the 2 bolts and shoulder belt cover.

Fig. 207: Identifying Lower Front Seat Shoulder Belt Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE RECLINING REMOTE CONTROL BEZEL

a. Detach the 2 clips and claw, and then remove the bezel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
