1. REMOVE FRONT SEAT ASSEMBLY LH

a. for Power Seat:

Remove the front seat (see REMOVAL ).

b. for Manual Seat:

Remove the front seat (see REMOVAL ).

2. REMOVE FRONT SEAT ASSEMBLY RH

a. for Power Seat:

Remove the front seat (see REMOVAL ).

b. for Manual Seat:

Remove the front seat (see REMOVAL ).

3. REMOVE CENTER FRONT SEAT ASSEMBLY

a. Open the center seat cushion.

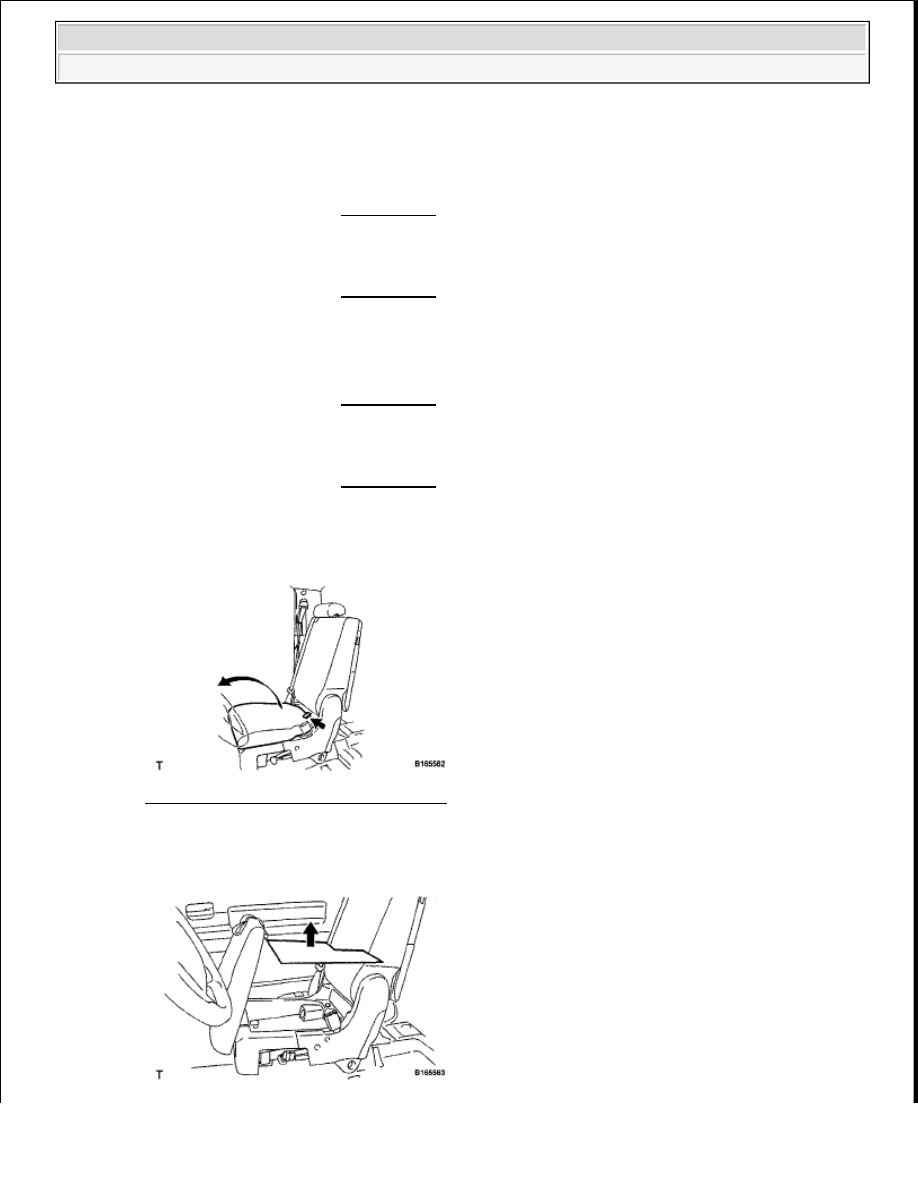

Fig. 181: Opening Center Seat Cushion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Take out the center seat cushion carpet.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 182: Removing Center Seat Cushion Carpet
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 4 bolts and disconnect the connector.

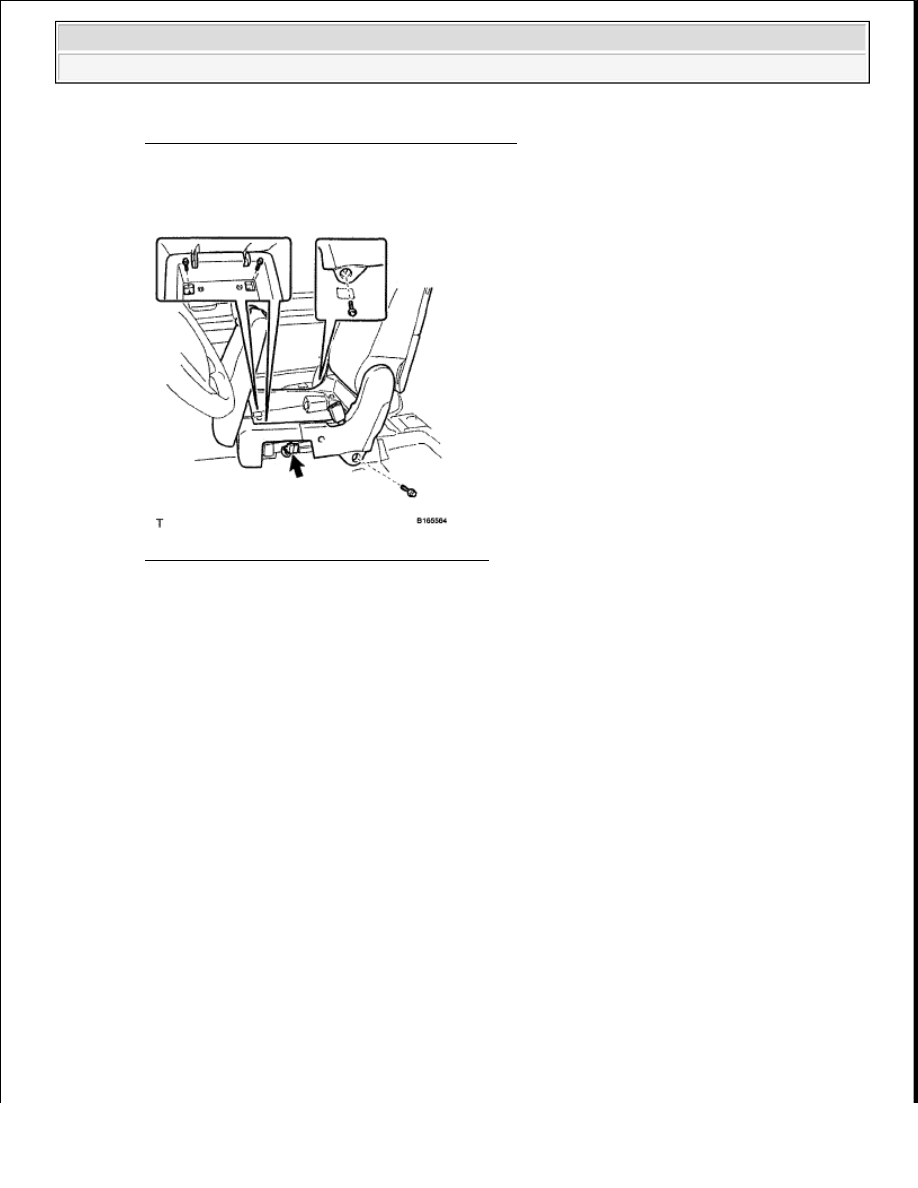

Fig. 183: Identifying Center Front Seat Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the center front seat.

DISASSEMBLY

1. REMOVE CENTER SEATBACK PANEL

a. Detach the 4 claws and 4 clips, and remove the center seatback panel.

NOTE:

Be careful not to damage the vehicle body.

CAUTION: Wear protective gloves. Sharp areas on the center seat cushion frame and

center sub-seatback support may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































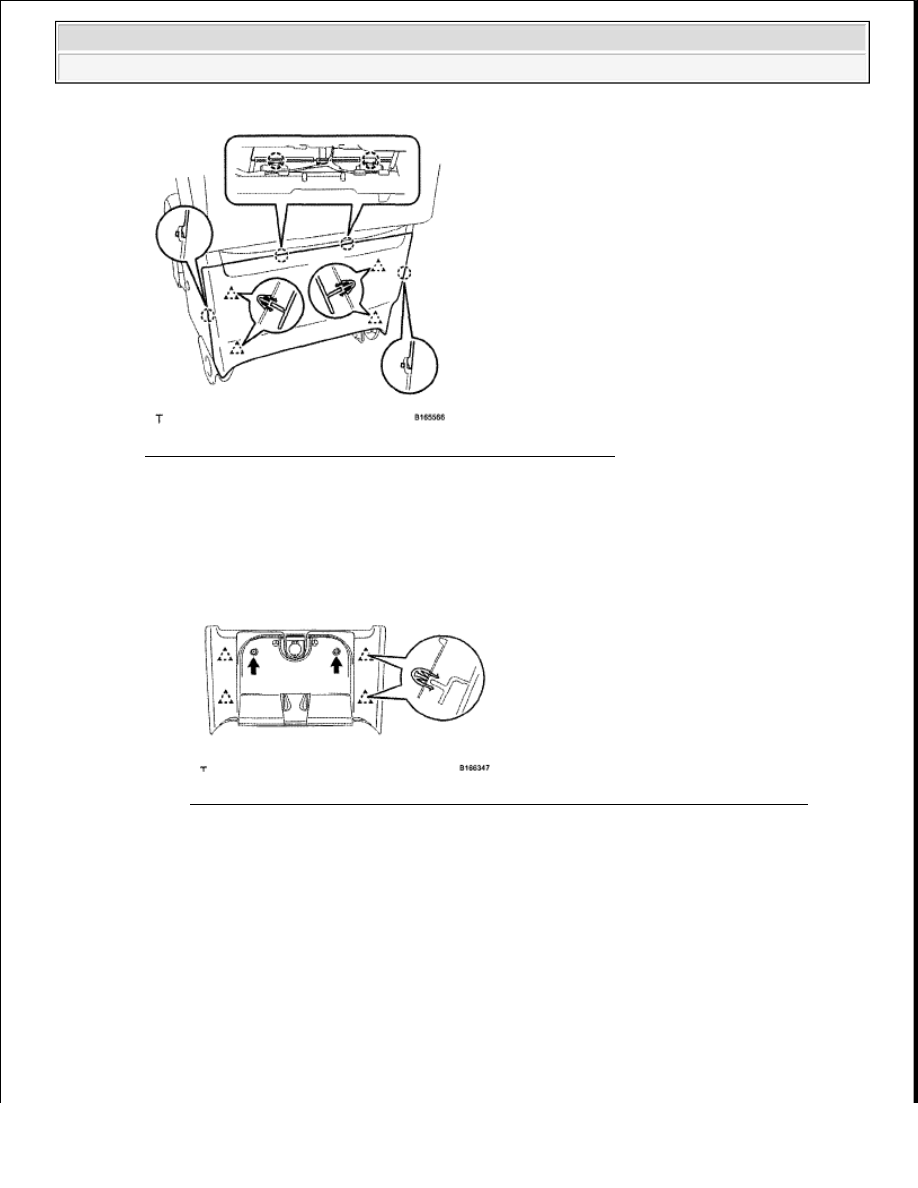

Fig. 184: Identifying Center Seatback Panel Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Double Cab:

1. Remove the 2 screws.

2. Detach the 4 clips and remove the center seatback panel.

3. Disconnect the power outlet socket connector.

Fig. 185: Identifying Center Seatback Panel Clips And Screws (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

1. Detach the 4 claws and 4 clips, and remove the center seatback panel.

2. Disconnect the 2 connectors.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































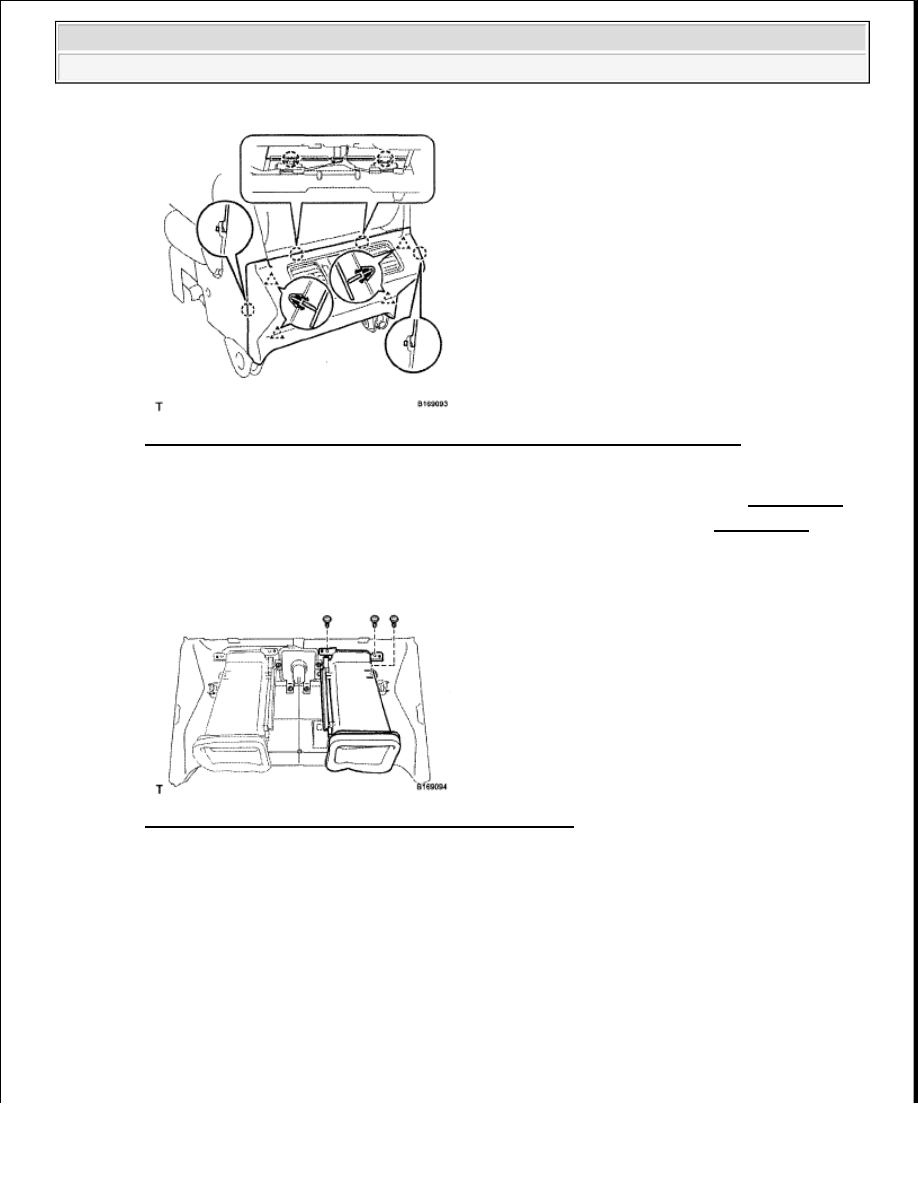

Fig. 186: Identifying Center Seatback Panel Claws And Clips (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab) (See REMOVAL )

3. REMOVE REAR POWER OUTLET SOCKET COVER (for Double Cab) (See REMOVAL )

4. REMOVE NO. 2 CONSOLE BOX REGISTER ASSEMBLY (for CrewMax)

a. Remove the 3 screws and register.

Fig. 187: Identifying No. 2 Console Box Register Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 1 CONSOLE BOX REGISTER ASSEMBLY (for CrewMax)

a. Remove the 3 screws and register.
