Toyota Tundra. Manual - part 607

Fig. 77: Identifying Sensor Retainer Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE NO. 2 ULTRASONIC SENSOR

Fig. 78: Pushing Down Lever With Finger To Releasing Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. While pushing down on the lever with a finger to release the one claw, detach the claw on the other

side to remove the ultrasonic sensor.

HINT:

The type of claw on the top and bottom of the sensor are different. Observe the claws carefully
before removing the sensor.

14. REMOVE NO. 2 ULTRASONIC SENSOR RETAINER

a. Detach the 2 claws and remove the sensor retainer from the rear bumper.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra

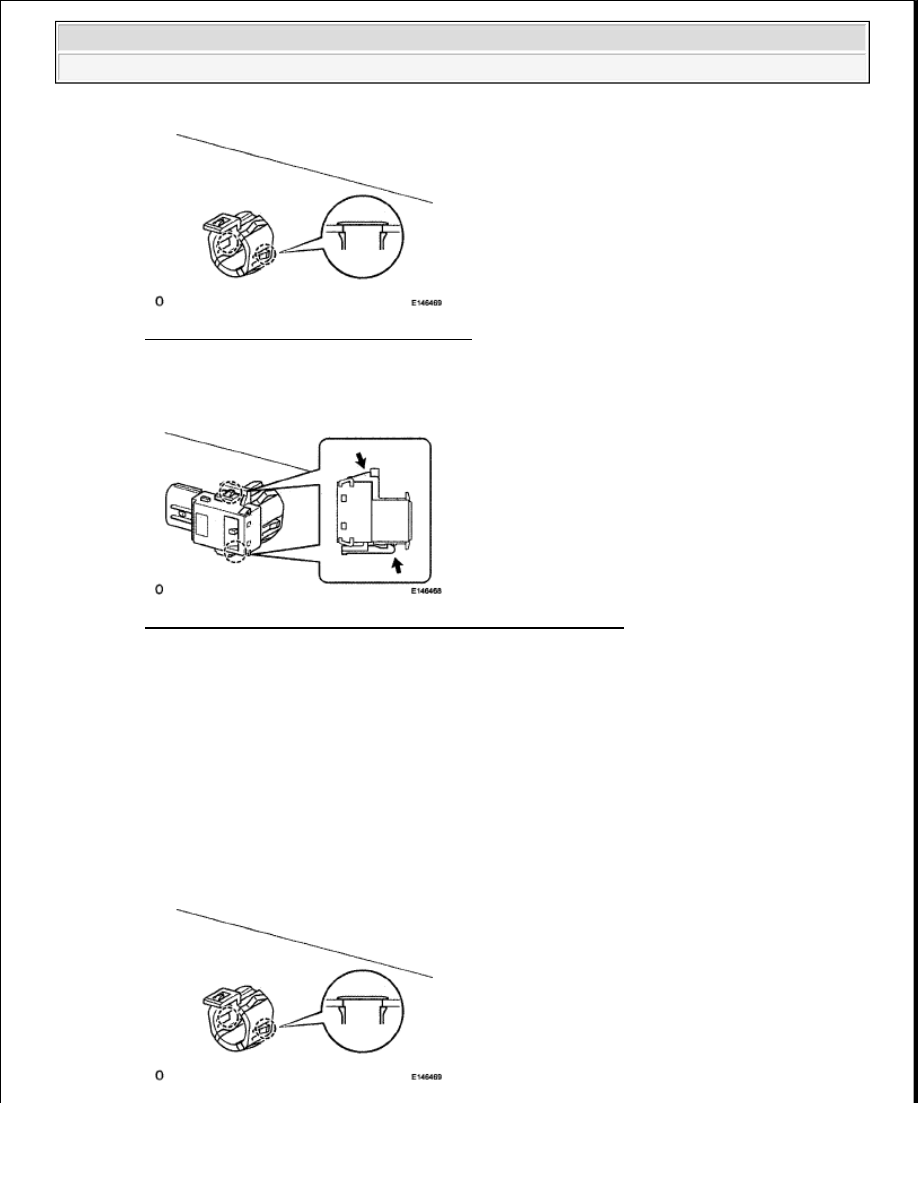

Fig. 79: Identifying Sensor Retainer Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER

a. Align the keyhole and protrusion as shown in the illustration.

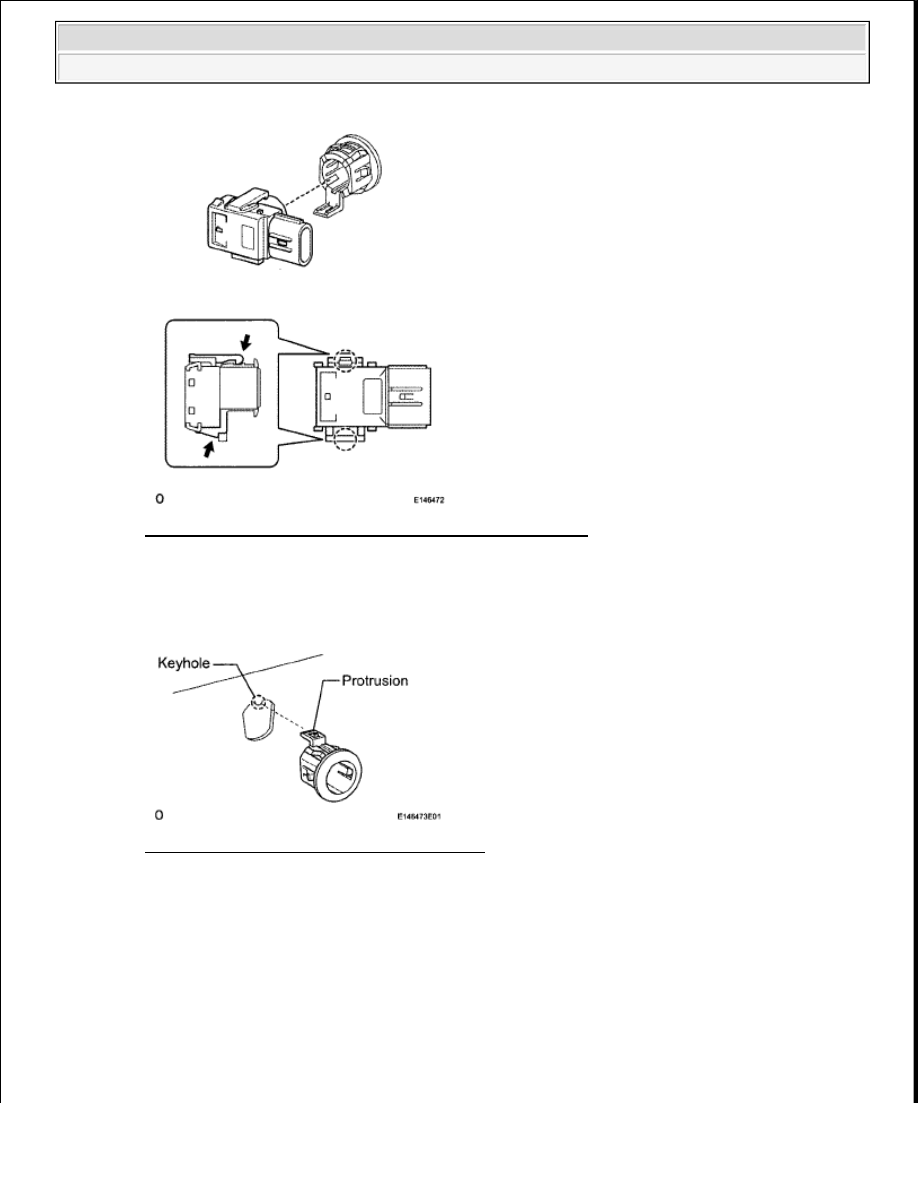

Fig. 80: Identifying Keyhole And Protrusion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the sensor retainer to the rear bumper.

2. INSTALL NO. 1 ULTRASONIC SENSOR

a. Attach the 2 claws to install the ultrasonic sensor.

NOTE:

Do not damage the bumper with the protrusion when installing the
retainer.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































Fig. 81: Identifying Claws To Installing Ultrasonic Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL NO. 2 ULTRASONIC SENSOR RETAINER

a. Align the keyhole and protrusion as shown in the illustration.

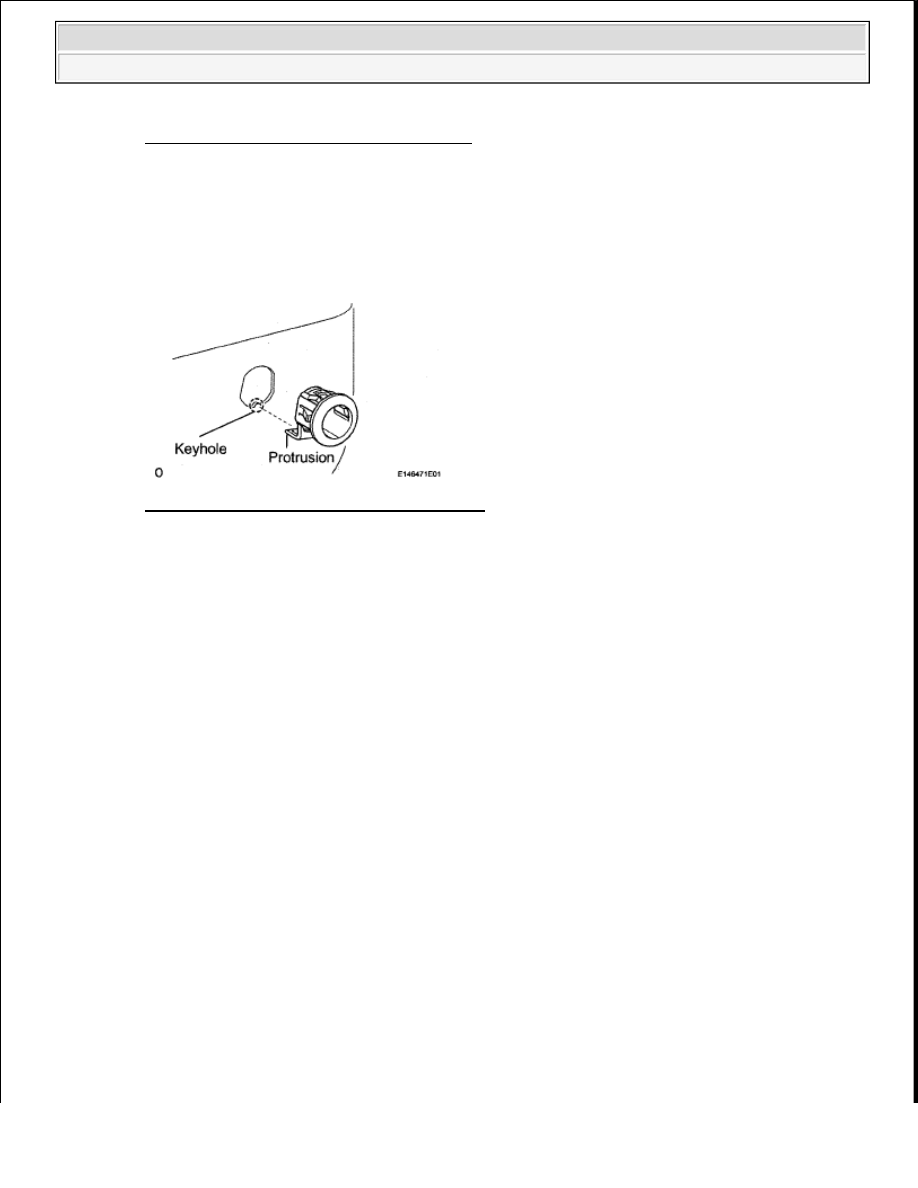

Fig. 82: Identifying Keyhole And Protrusion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the sensor retainer to the rear bumper.

4. INSTALL NO. 2 ULTRASONIC SENSOR

NOTE:

Do not damage the bumper with the protrusion when installing the
retainer.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra

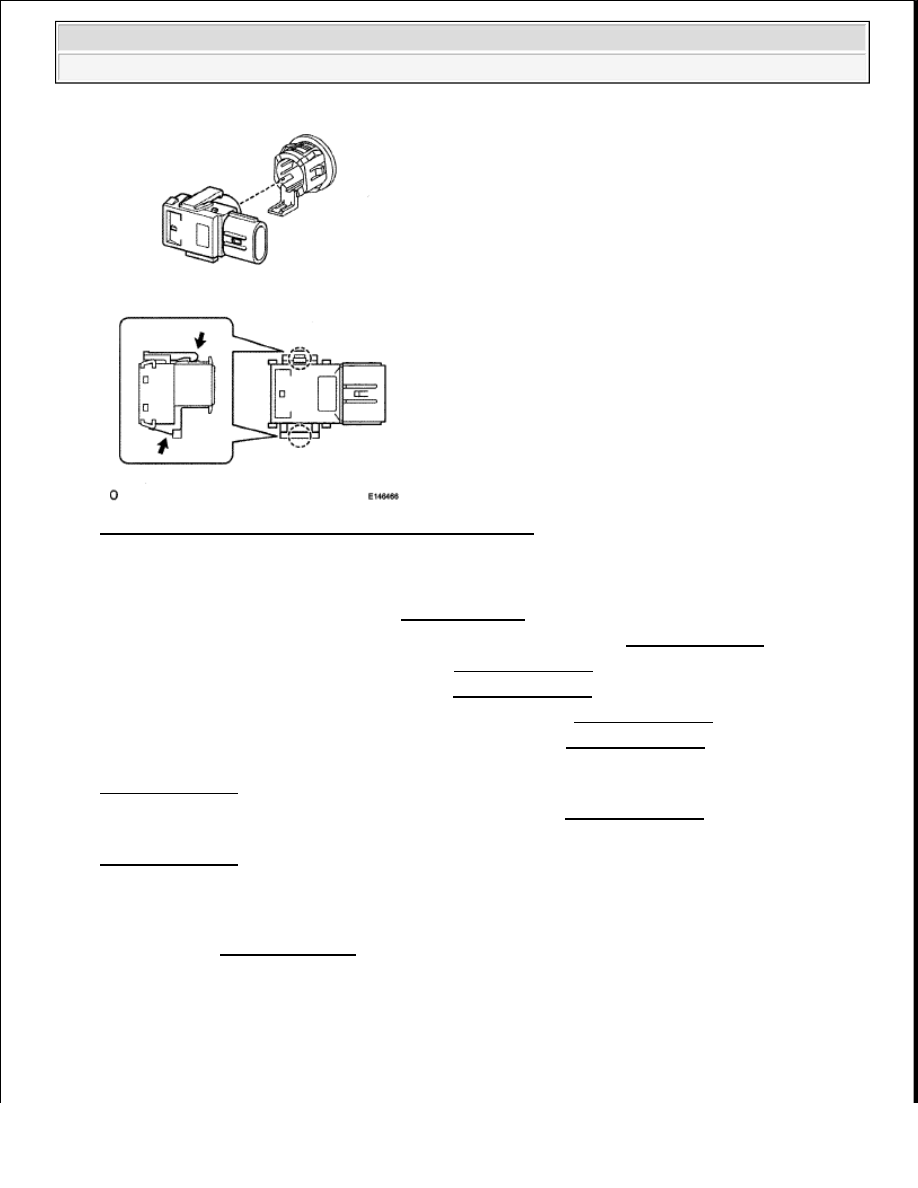

Fig. 83: Attaching Claws To Installing Ultrasonic Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Attach the 2 claws to install the ultrasonic sensor.

5. INSTALL REAR BUMPER BAR (See REASSEMBLY

6. INSTALL REAR BUMPER COVER (for Resin Type Bumper) (See INSTALLATION )

7. INSTALL REAR BUMPER PLATE RH (See INSTALLATION )

8. INSTALL REAR BUMPER PLATE LH (See INSTALLATION )

9. INSTALL REAR BUMPER PAD SUB-ASSEMBLY LH (See INSTALLATION )

10. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH (See INSTALLATION )

11. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH (for Resin Type Bumper) (See

INSTALLATION )

12. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH (See INSTALLATION )

13. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH (for Resin Type Bumper) (See

INSTALLATION )

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

TELEVISION CAMERA

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra
