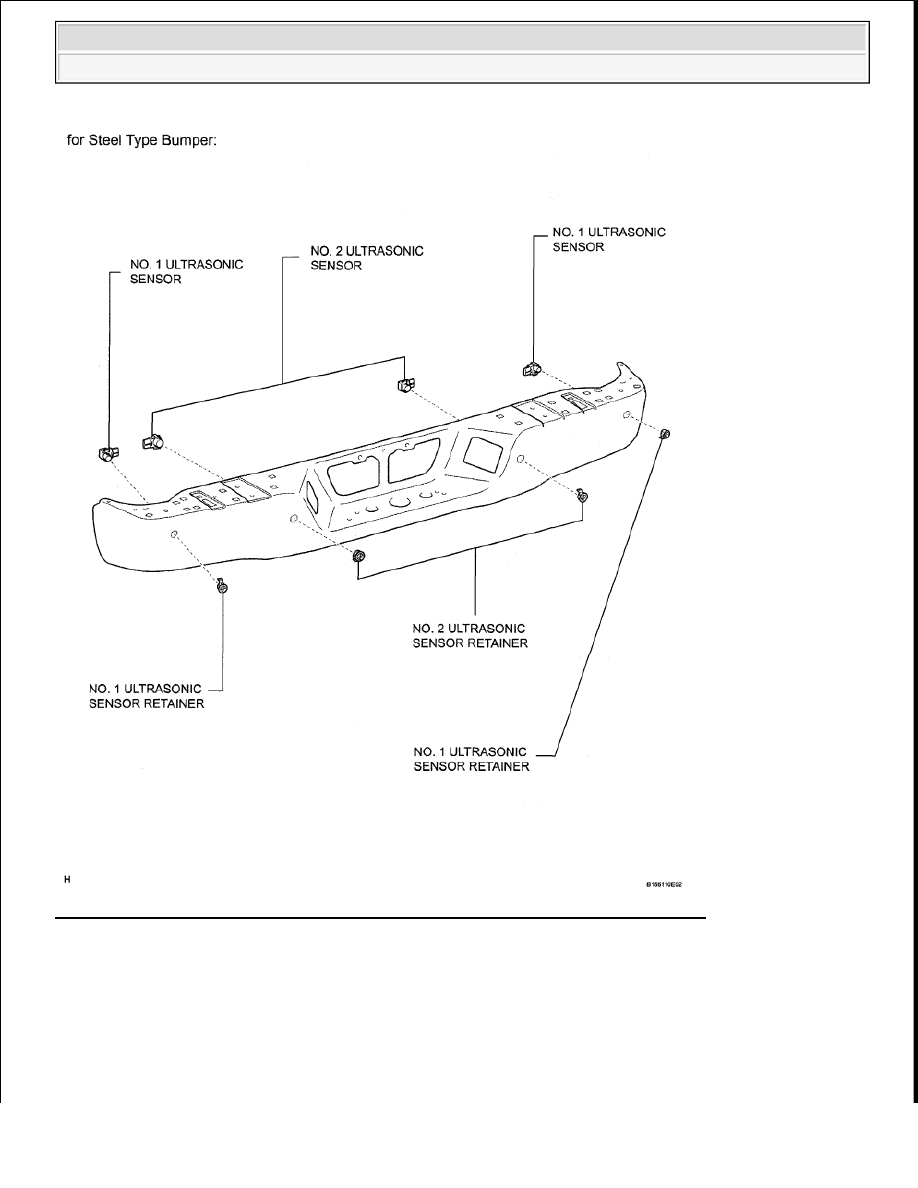

Fig. 73: Identifying Ultrasonic Sensor Components (For Steel Type Bumper) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra

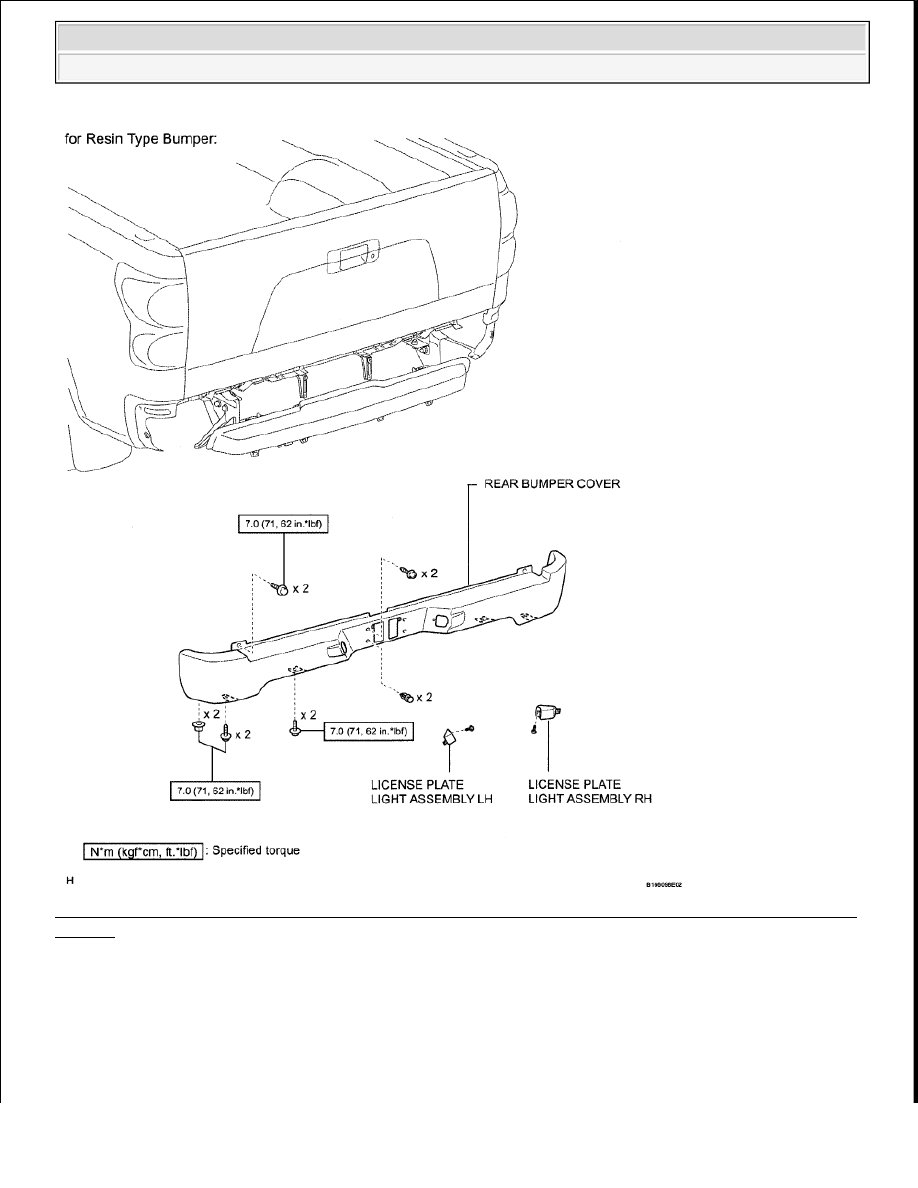

Fig. 74: Identifying Ultrasonic Sensor Components With Torque Specification (For Resin Type Bumper)
(1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra

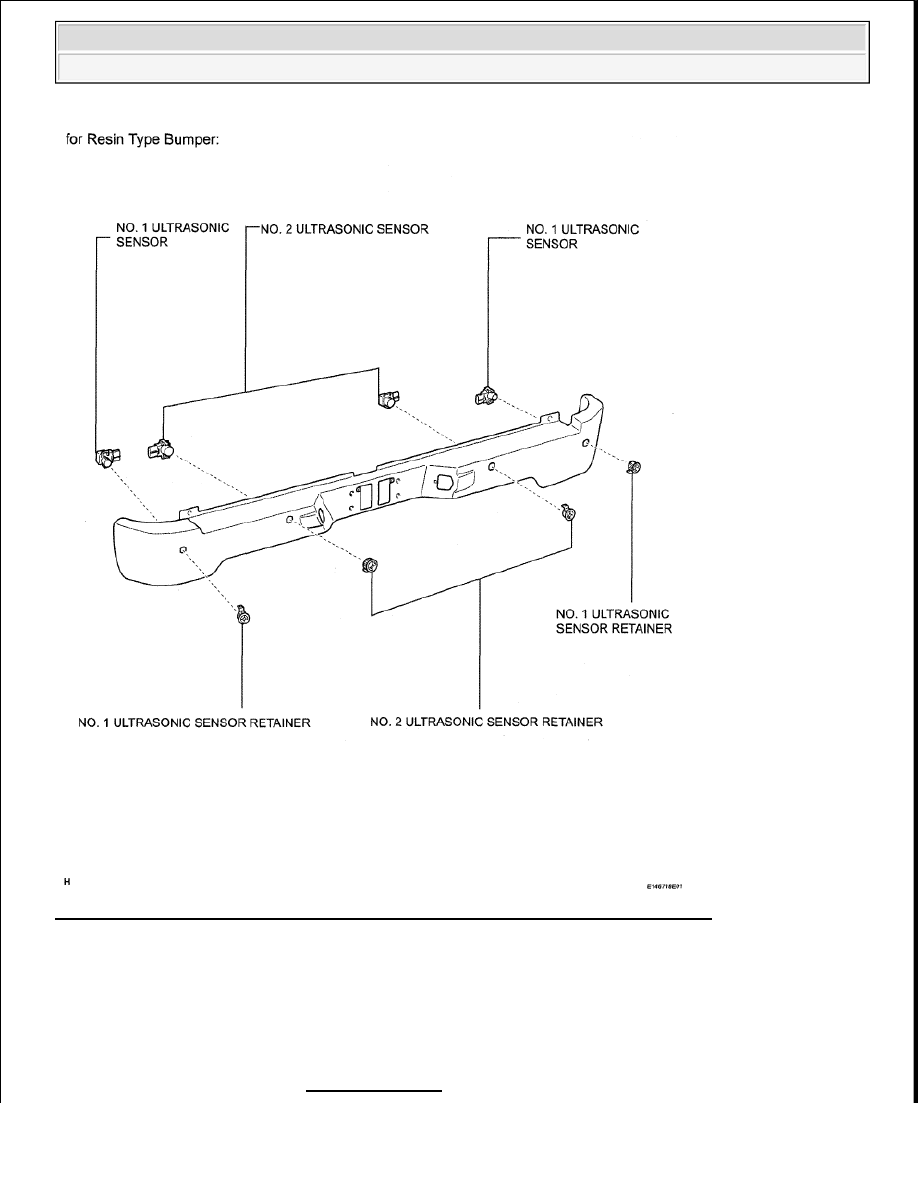

Fig. 75: Identifying Ultrasonic Sensor Components (For Resin Type Bumper) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































2. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH (for Resin Type Bumper) (See

REMOVAL )

3. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH (See REMOVAL )

4. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH (for Resin Type Bumper) (See

REMOVAL )

5. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH (See REMOVAL )

6. REMOVE REAR BUMPER PAD SUB-ASSEMBLY LH (See REMOVAL )

7. REMOVE REAR BUMPER PLATE LH (See REMOVAL )

8. REMOVE REAR BUMPER PLATE RH (See REMOVAL )

9. REMOVE REAR BUMPER COVER (for Resin Type Bumper) (See REMOVAL )

10. REMOVE REAR BUMPER BAR (See REMOVAL )

11. REMOVE NO. 1 ULTRASONIC SENSOR

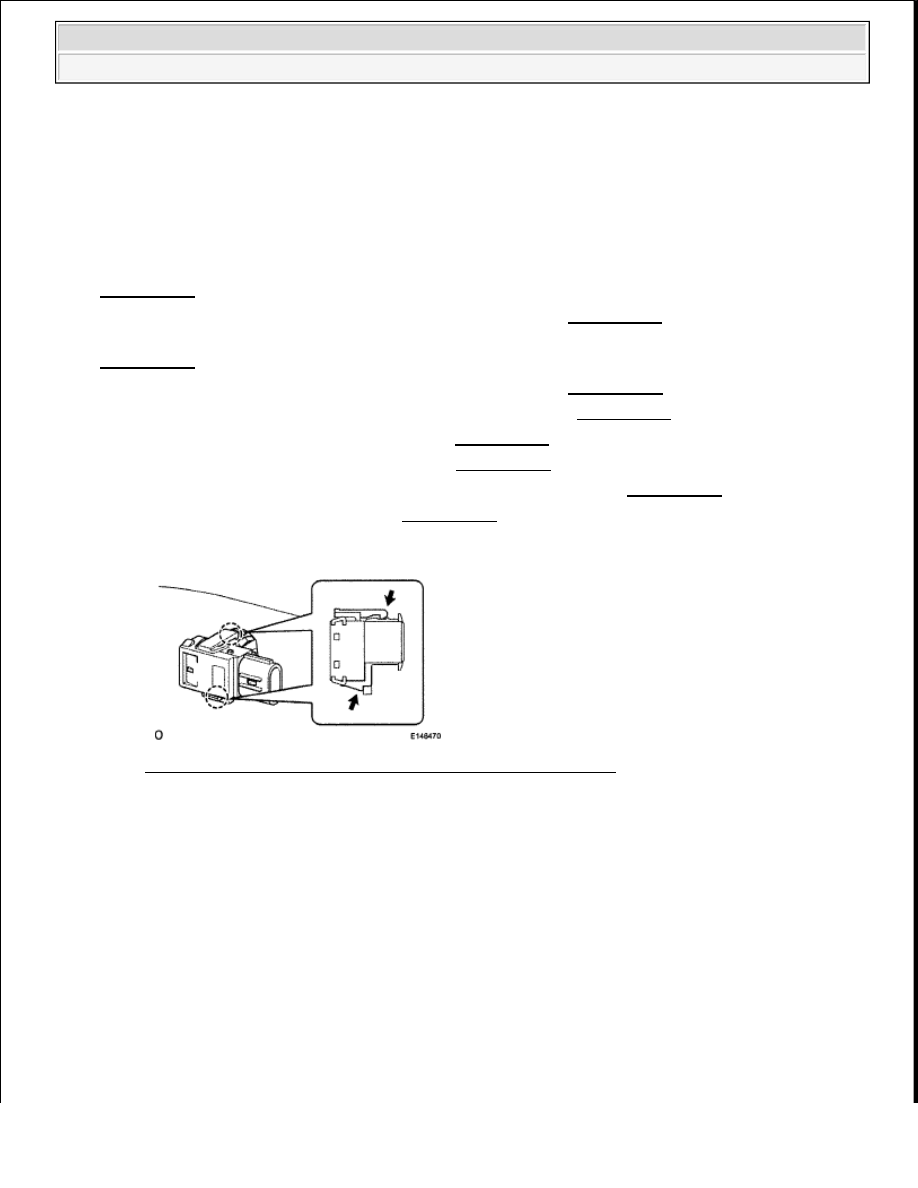

Fig. 76: Pushing Down Lever With Finger To Releasing Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. While pushing down on the lever with a finger to release the one claw, detach the claw on the other

side to remove the ultrasonic sensor.

HINT:

The type of claw on the top and bottom of the sensor are different. Observe the claws carefully
before removing the sensor.

12. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER

a. Detach the 2 claws and remove the sensor retainer from the rear bumper.



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.
