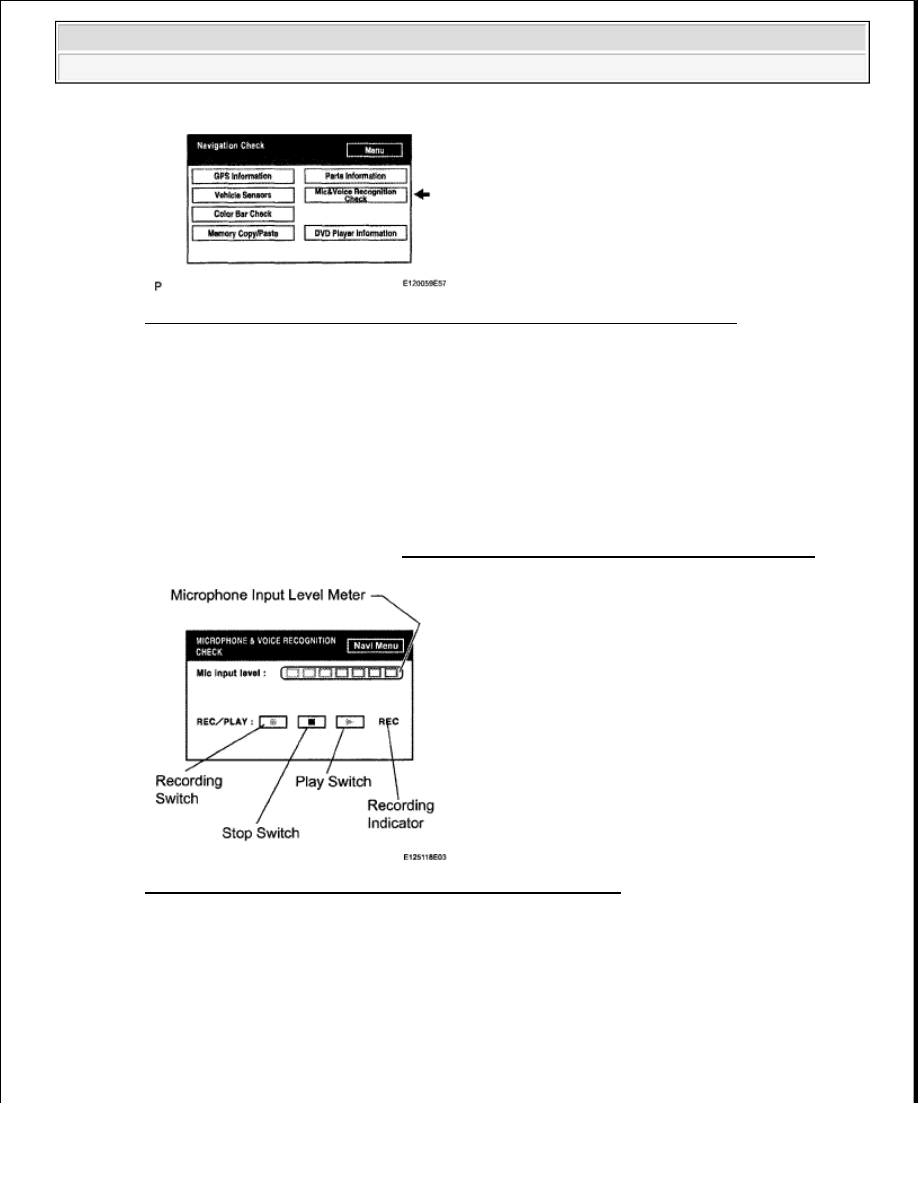

Fig. 57: Diagnostic Menu Screen Display - Mic And Voice Recognition Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. When a voice is input into the microphone, check that the microphone input level meter changes

according to the input voice.,

c. Push the recording switch and perform voice recording.

d. Check that the recording indicator remains on while recording and that the recorded voice is played

normally.

HINT:

For details of this function, refer to DIAGNOSIS DISPLAY DETAILED DESCRIPTION .

Fig. 58: Display - Microphone Voice Recognition Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. DVD PLAYER INFORMATION CHECK

a. Select "DVD Player Information" from the "Navigation Check" screen.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































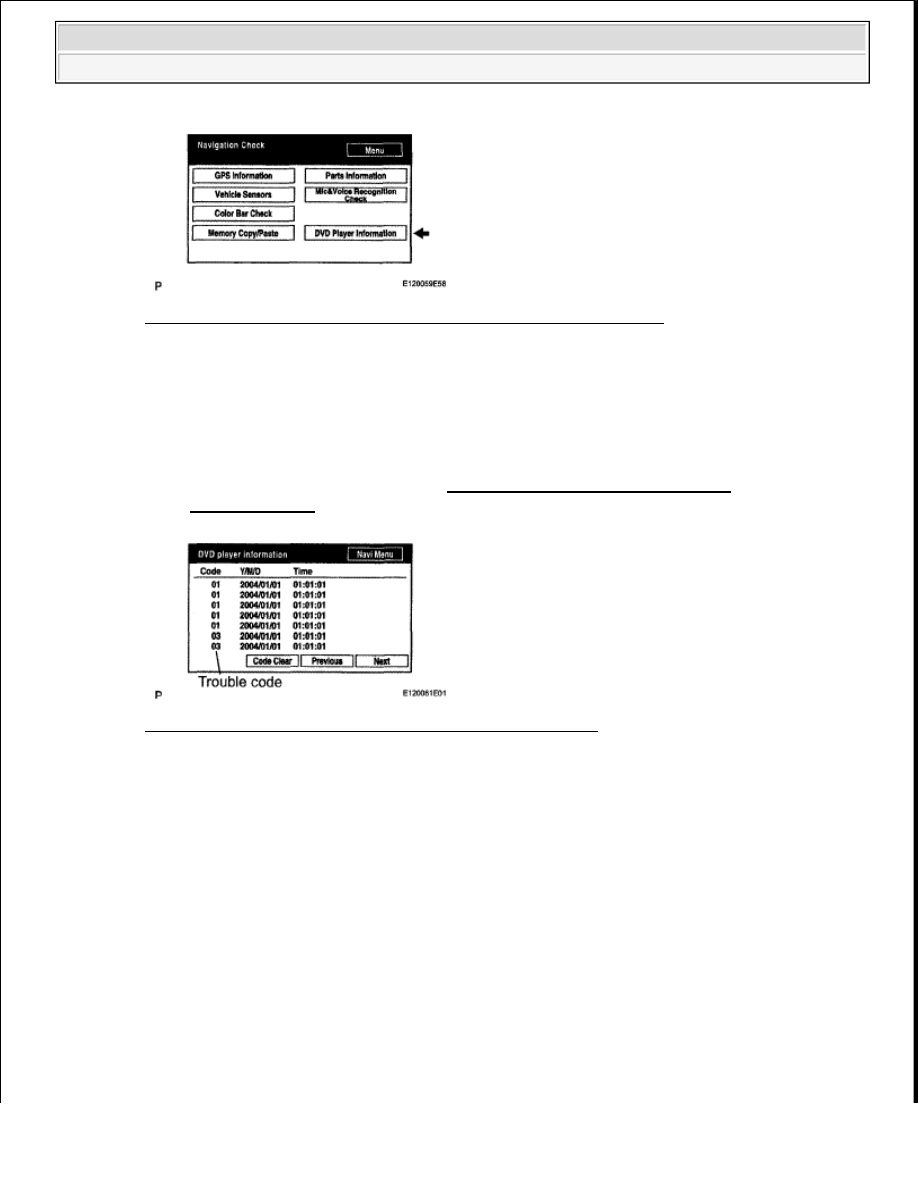

Fig. 59: Diagnostic Menu Screen Display - DVD Player Information
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check for DTCs.

HINT:



This is a DVD player check function in the navigation receiver.



For details of this function, refer to DIAGNOSIS DISPLAY DETAILED
DESCRIPTION .

Fig. 60: Diagnostic Tool Display - DVD Player Information
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DIAGNOSIS DISPLAY DETAILED DESCRIPTION

HINT:



This section contains a detailed description of displays within diagnostic mode.



Illustrations may differ from the actual vehicle depending on the device settings and options. Therefore,
some detailed areas may not be exactly the same as on the actual vehicle.

1. SYSTEM CHECK

a. System Check Mode Screen



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































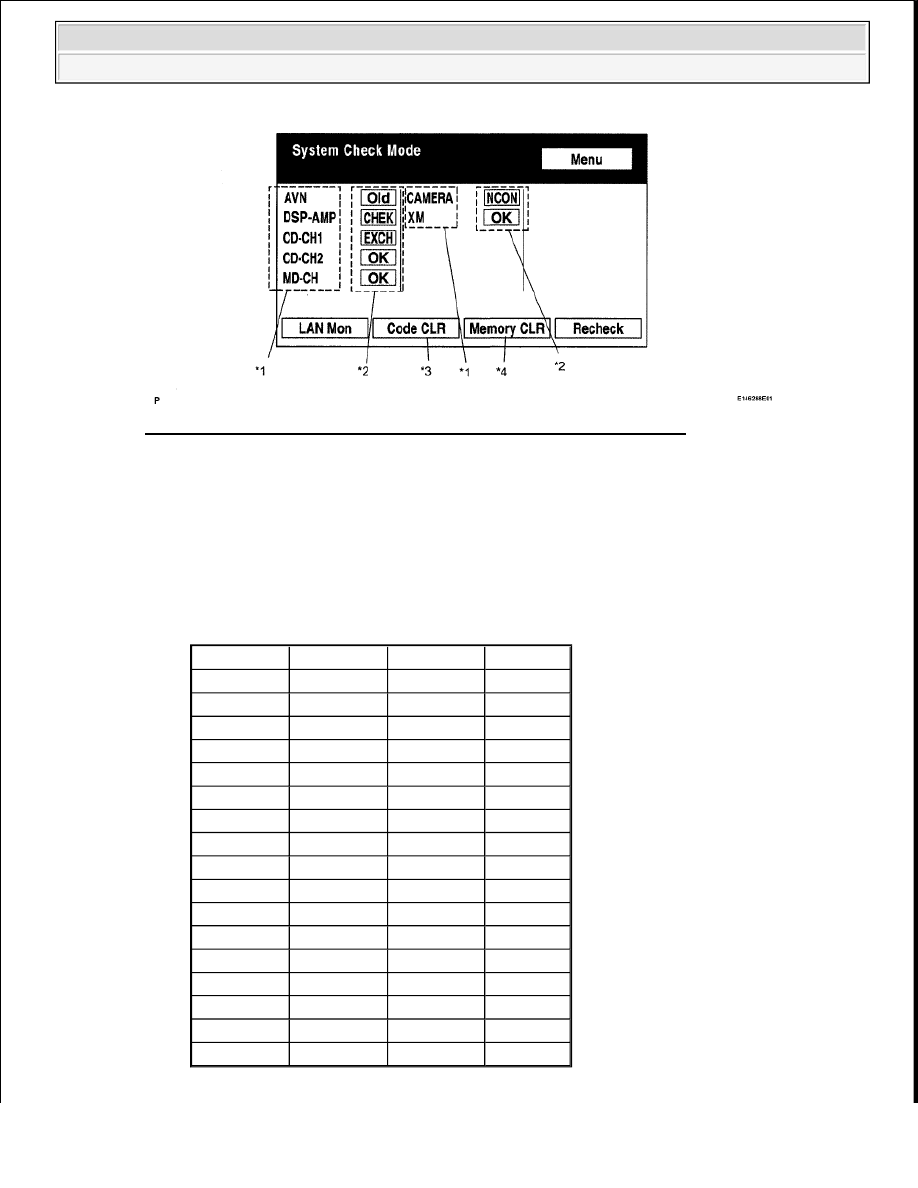

Fig. 61: Diagnostic Menu Screen Display - System Check Mode Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Device Names and Hardware Address/*1

HINT:



Registered device names are displayed.



If a device name is unknown to the system, its physical address is shown instead.

DEVICE NAMES AND HARDWARE ADDRESS/*1

Address No.

Name

Address No.

Name

110

EMV

120

AVX

128

1 DIN TV

140

AVN

144

G-BOOK

178

NAVI

17C

MONET

190

AUDIO

1AC

CAMERA-C

1B0

Rr-TV

1C0

Rr-CONT

19D

BT-HF

1C4

PANEL

1C6

G/W

1C8

FM-M-LCD

1D8

CONT-SW

1EC

BODY

118

EMVN

1F1

XM

1F2

SIRIUS

230

TV

240

CD-CH2

250

DVD-CH

280

CAMERA

360

CD-CH1

3A0

MD-CH

17D

TEL

440

DSP-AMP

530

ETC

1F6

RSE

1A0

DVD-P

1D6

CLOCK

238

DTV

480

AMP



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































2. Check Result/*2

HINT:

Result codes for all devices are displayed.

CHECK RESULT/*2

3. Code Clear/*3



Present DTCs are cleared.



Press the "Code CLR" switch for 3 seconds.

4. Memory Clear/*4



Present and past DTCs and registered connected device names are cleared.



Press the "Memory CLR" switch for 3 seconds.

b. Diagnosis MENU Screen

Result

Meaning

Action

OK

Device did not respond with DTC (excluding
communication DTCs from AVC-LAN).

-

EXCH Device responds with "replace" type DTC.

Look up. DTC in "Unit Check
Mode" and replace device.

CHEK Device responds with "check" type DTC.

Look up DTC in "Unit Check
Mode".

NCON

Device was previously present, but does not
respond in diagnostic mode.

1. Check power supply wire

harness of device.

2. Check AVC-LAN of

device.

Old Device responds with "old" type DTC.

Look up DTC in "Unit Check
Mode".

NRES

Device responds in diagnostic mode, but gives no
DTC information.

1. Check power supply wire

harness of device.

2. Check AVC-LAN of

device.



2009 Toyota Tundra
