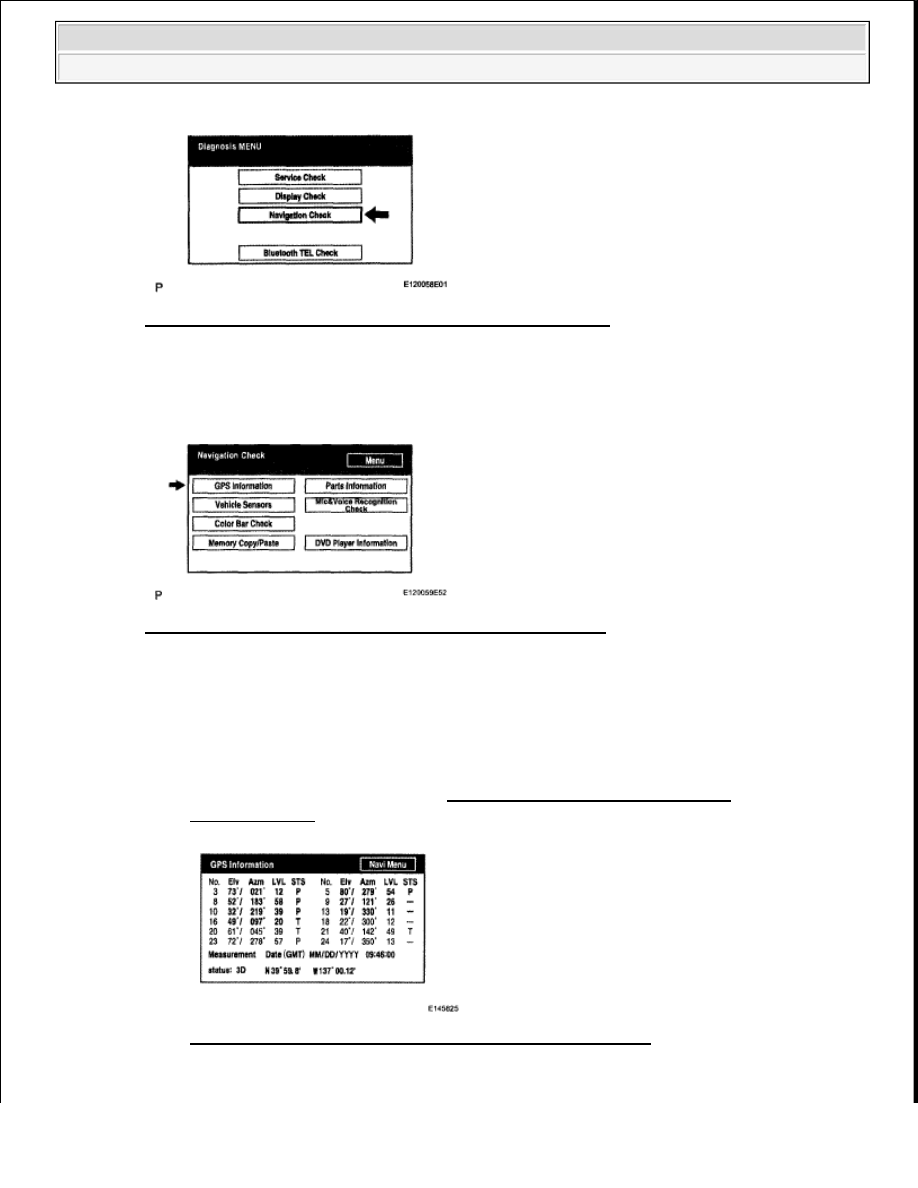

Fig. 47: Diagnostic Menu Screen Display - Navigation Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. GPS INFORMATION

a. Select "GPS Information" from the "Navigation Check" screen.

Fig. 48: Diagnostic Menu Screen Display - GPS Information
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. When GPS information is displayed, check the GPS conditions.

HINT:



This screen is updated once per second when input signals to the vehicle are changed.



For details of this function, refer to DIAGNOSIS DISPLAY DETAILED
DESCRIPTION .

Fig. 49: Diagnostic Menu Screen Display - GPS Information
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































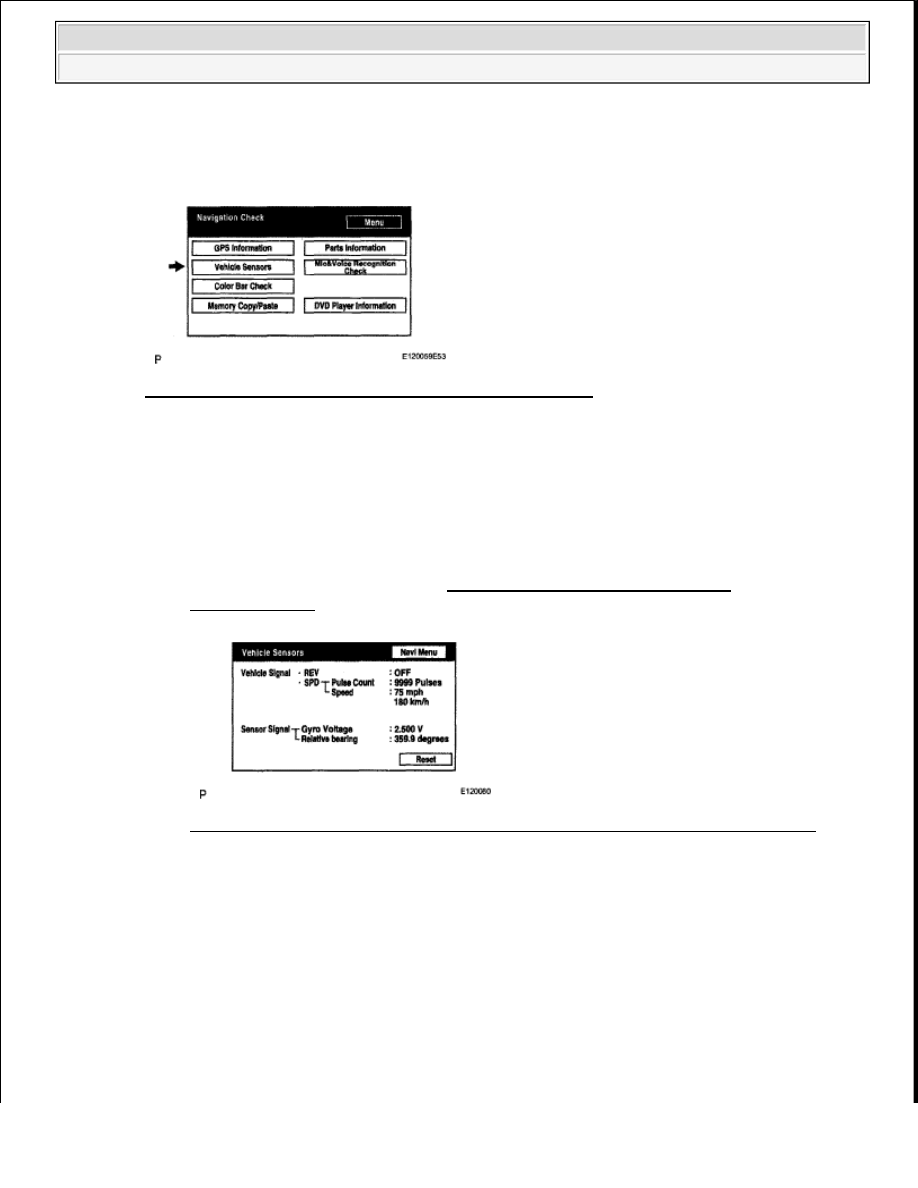

4. VEHICLE SENSORS

a. Select "Vehicle Sensors" from the "Navigation Check" screen.

Fig. 50: Diagnostic Menu Screen Display - Vehicle Sensors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check all the signals and sensors when vehicle signal information is displayed.

HINT:



This screen is updated once per second when input signals to the vehicle are changed.



This screen displays vehicle signals input to the navigation receiver.



For details of this function, refer to DIAGNOSIS DISPLAY DETAILED
DESCRIPTION .

Fig. 51: Diagnostic Menu Screen Display - Diagnosis Display Detailed Description
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

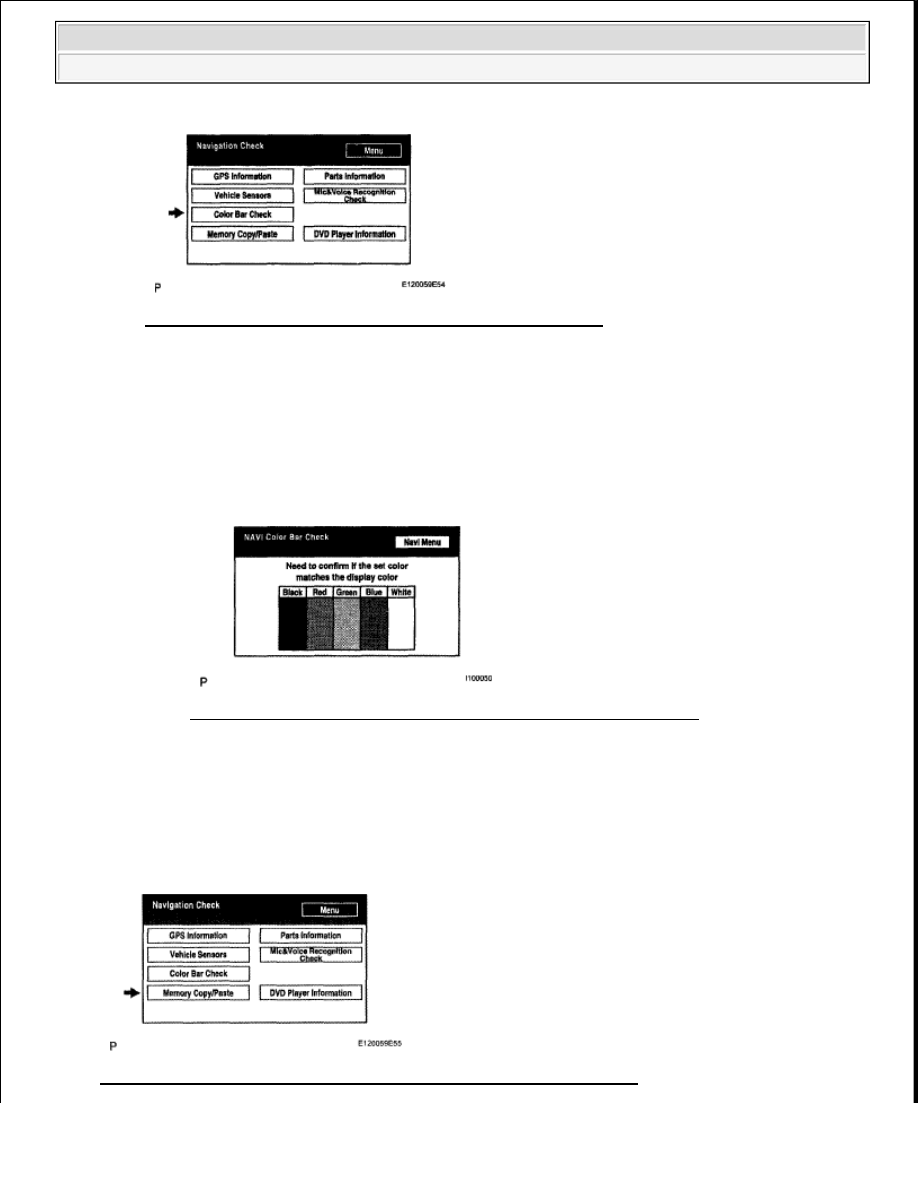

5. COLOR BAR CHECK

a. Select "Color Bar Check" from the "Navigation Check" screen.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 52: Diagnostic Menu Screen Display - Color Bar Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check each color of the color bar when the "NAVI Color Bar Check" screen is displayed.

HINT:



Colors will not be displayed full-screen as in "Display Check Mode".



This screen displays the navigation receiver display color.

Fig. 53: Diagnostic Menu Screen Display - NAVI Color Bar Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. MEMORY COPY/PASTE CHECK

HINT:

This function cannot be used.

Fig. 54: Diagnostic Menu Screen Display - Memory Copy/Paste Check



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

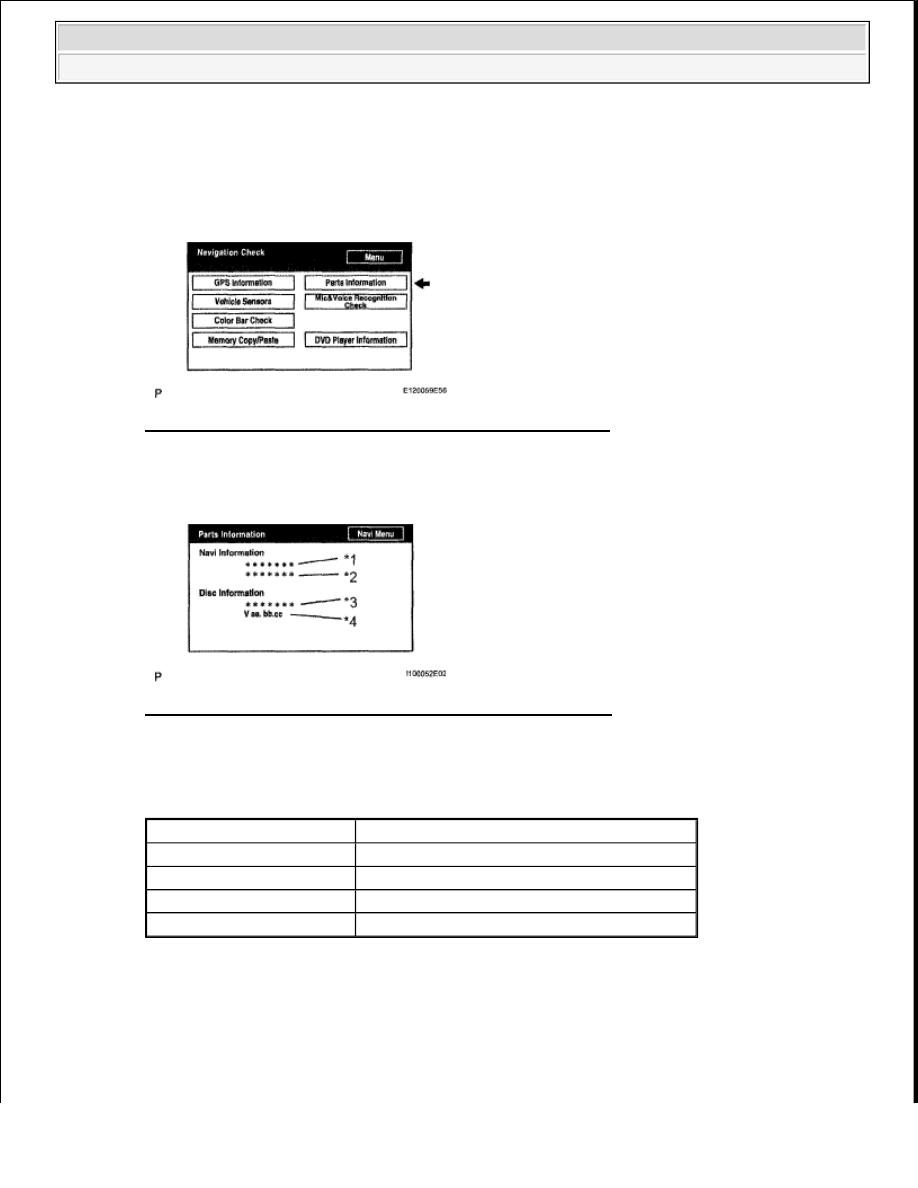

7. PARTS INFORMATION

a. Select "Parts Information" from the "Navigation Check" screen.

Fig. 55: Diagnostic Menu Screen Display - Navigation Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the navigation and disc information when the "Parts Information" screen is displayed.

Fig. 56: Diagnostic Menu Screen Display - Parts Information
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Screen description:

SCREEN DESCRIPTION CHART

8. MIC & VOICE RECOGNITION CHECK

a. Select "Mic & Voice Recognition Check" on the "Navigation Check" screen to display the

"MICROPHONE & VOICE RECOGNITION CHECK" screen.

Display

Contents

Navigation Manufacturer/*1 Navigation receiver manufacturer is displayed.
Navigation Version/*2

Navigation receiver version is displayed.

Disc Manufacturer/*3

Map disc manufacturer is displayed.

Disc Version/*4

Map disc version is displayed.
