Toyota Tundra. Manual - part 459

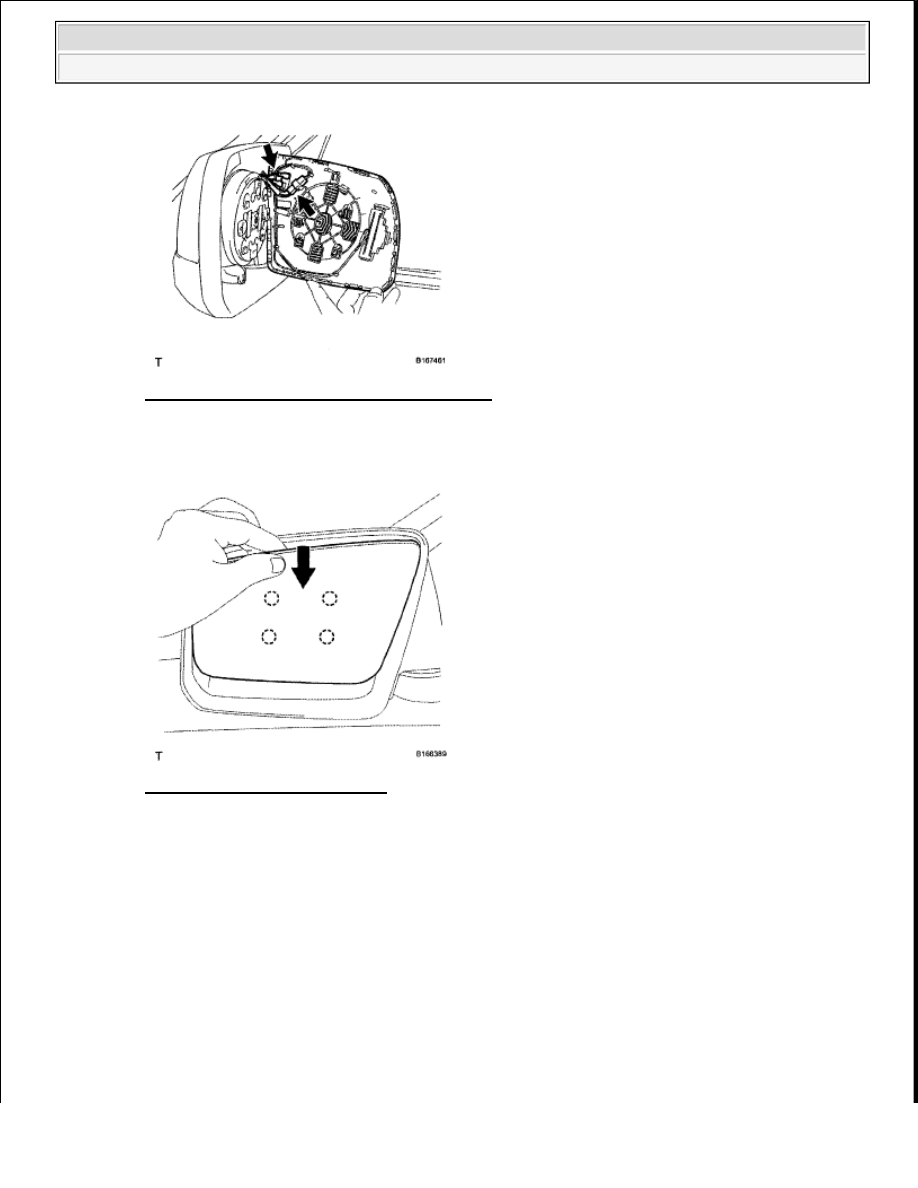

Fig. 84: Identifying Mirror Glass Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 4 claws to install the mirror glass.

Fig. 85: Installing Mirror Glass
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OUTER MIRROR SWITCH

COMPONENTS

NOTE:

Push the glass downward until a "snap" sound is heard.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

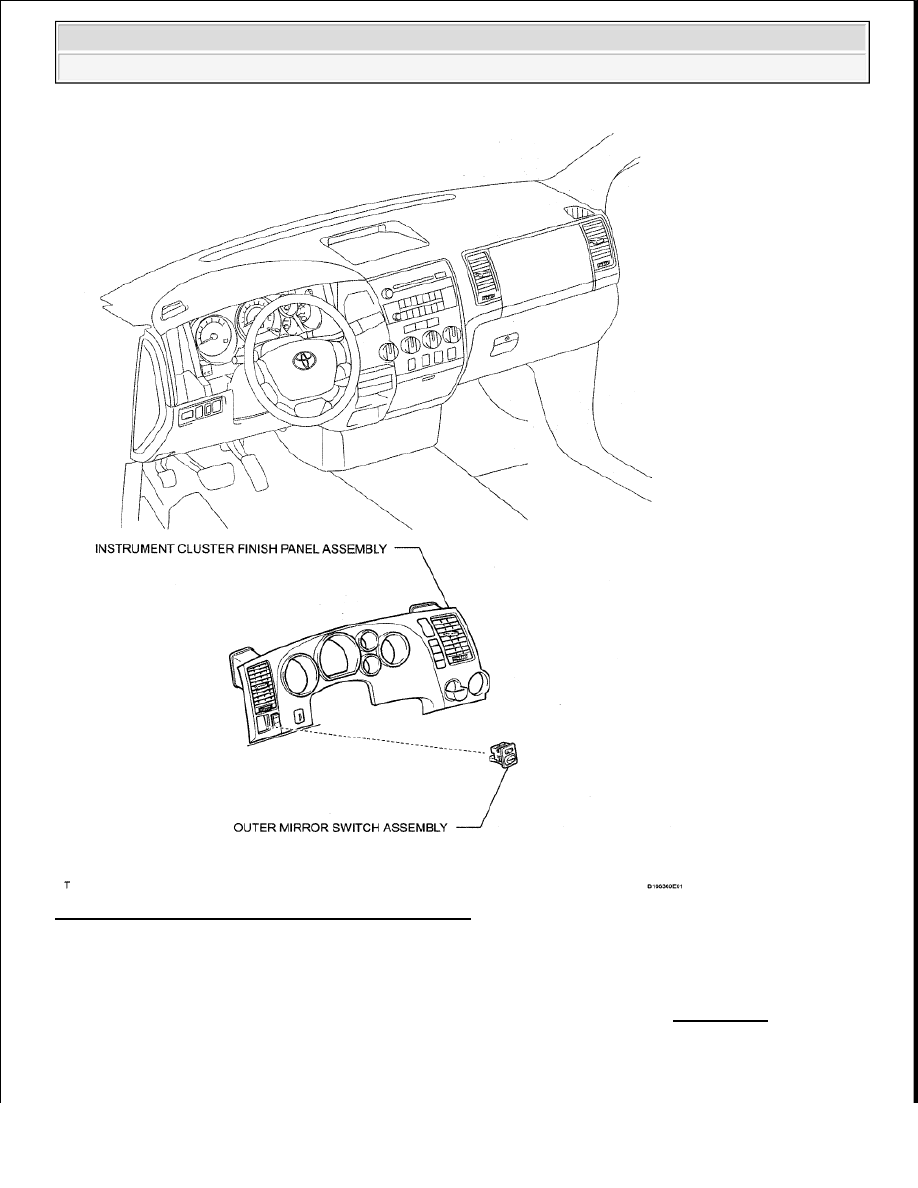

Fig. 86: Identifying Outer Mirror Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

2. REMOVE OUTER MIRROR SWITCH ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































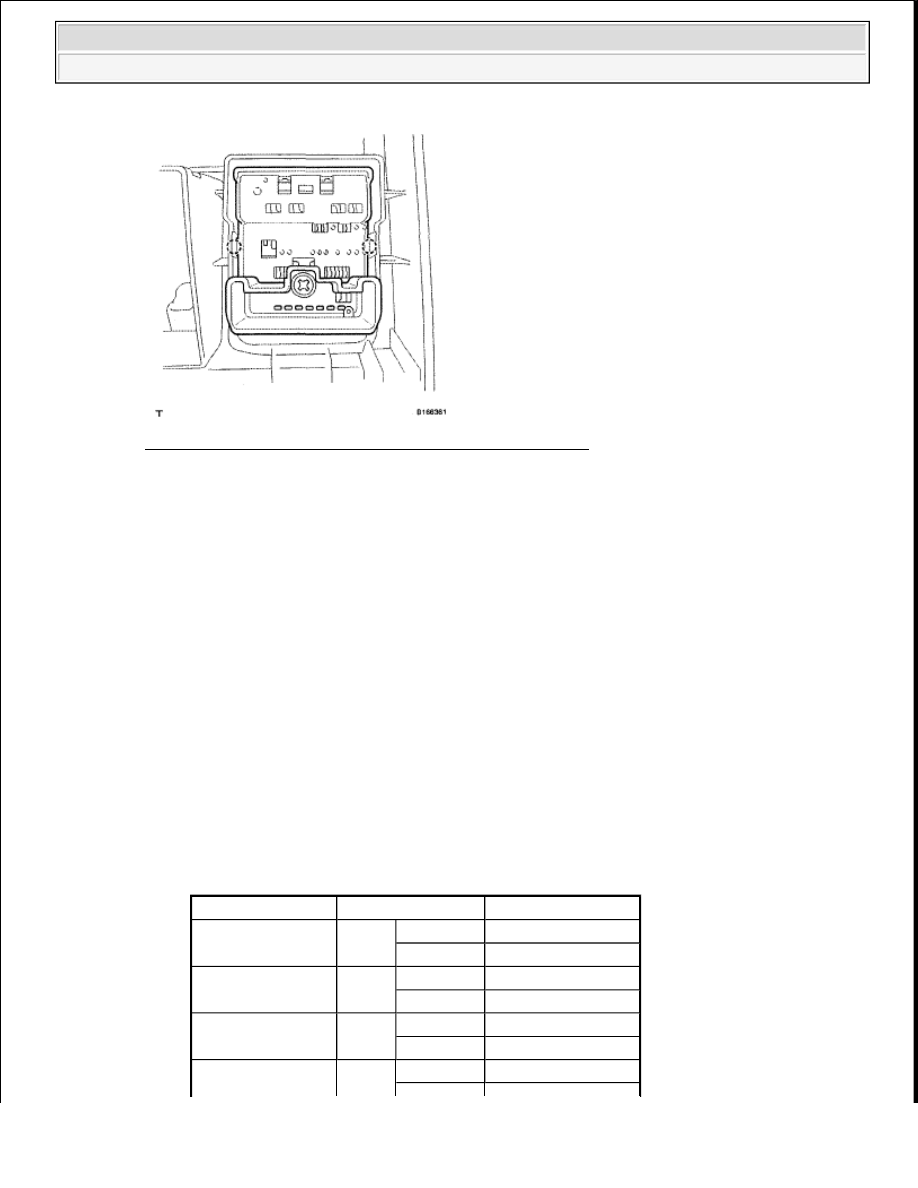

Fig. 87: Identifying Outer Mirror Switch Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a screwdriver, detach the 2 claws.

HINT:

Tape the screwdriver tip before use.

b. Remove the outer mirror switch.

INSPECTION

1. INSPECT OUTER MIRROR SWITCH ASSEMBLY (w/o Retract Mirror)

a. Check the resistance.

1. Select "L" on the left/right adjustment switch.

2. Measure the resistance according to the value(s) in the table below.

Standard resistance

OUTER MIRROR SWITCH ASSEMBLY (W/O RETRACT MIRROR) TESTER
CONNECTION SPECIFIED CONDITION CHART

Tester Connection

Condition

Specified Condition

4 (VL) - 8 (B)
6 (M+) - 7 (E)

UP

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

4 (VL) - 7 (E)

6 (M+) - 8 (B)

DOWN

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

5 (HL) - 8 (B)
6 (M+) - 7 (E)

LEFT

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

5 (HL) - 7 (E)

RIGHT Pressed

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































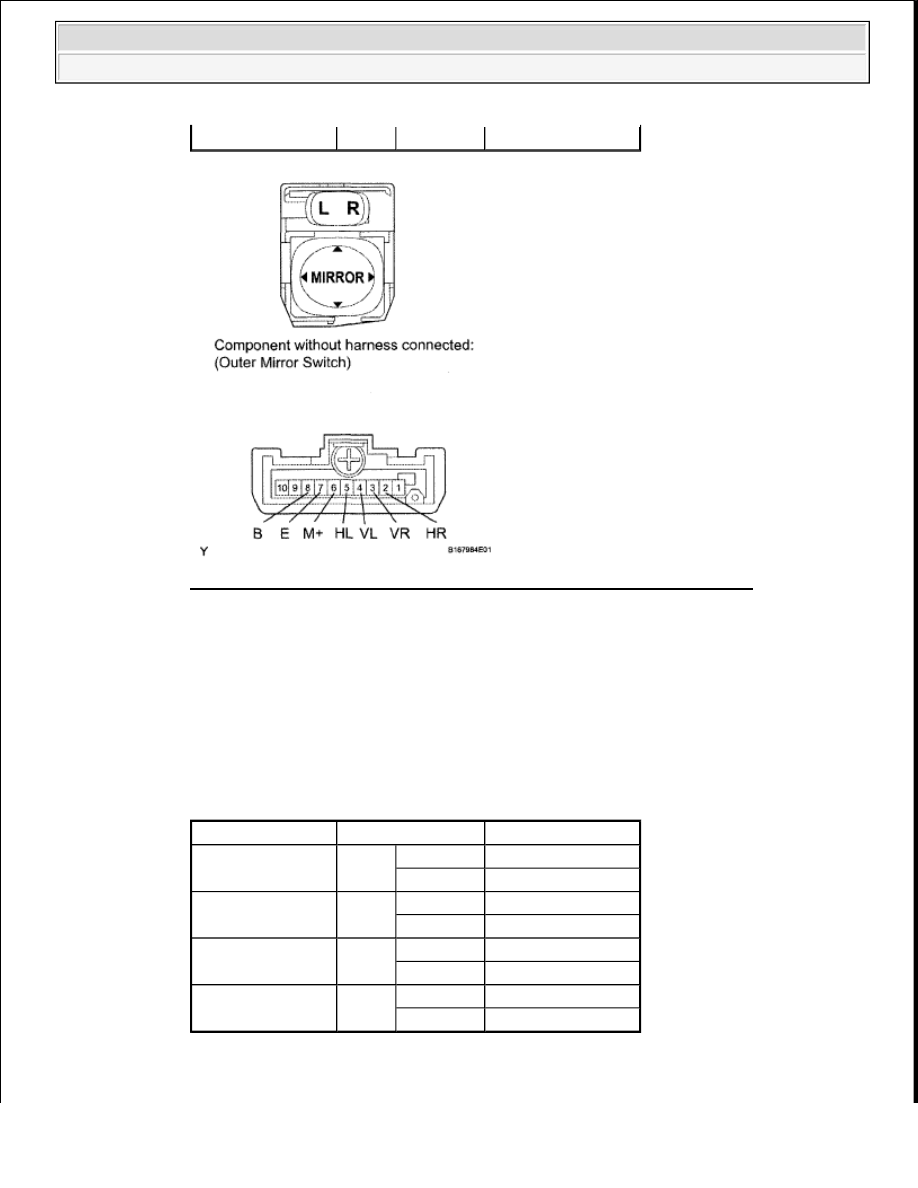

Fig. 88: Inspecting Outer Mirror Switch Assembly (W/O Retract Mirror)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the outer mirror switch.

3. Select "R" on the left/right adjustment switch.

4. Measure the resistance according to the value(s) in the table below.

Standard resistance

ADJUSTMENT SWITCH TESTER CONNECTION SPECIFIED CONDITION
CHART

If the result is not as specified, replace the outer mirror switch.

6 (M+) - 8 (B)

Not pressed 10 kohms or higher

Tester Connection

Condition

Specified Condition

3 (VR) - 8 (B)
6 (M+) - 7 (E)

UP

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

3 (VR) - 7 (E)

6 (M+) - 8 (B)

DOWN

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

2 (HR) - 8 (B)
6 (M+) - 7 (E)

LEFT

Pressed

Below 1 ohms

Not pressed 10 kohms or higher

2 (HR) - 7 (E)

6 (M+) - 8 (B)

RIGHT

Pressed

Below 1 ohms

Not pressed 10 kohms or higher
