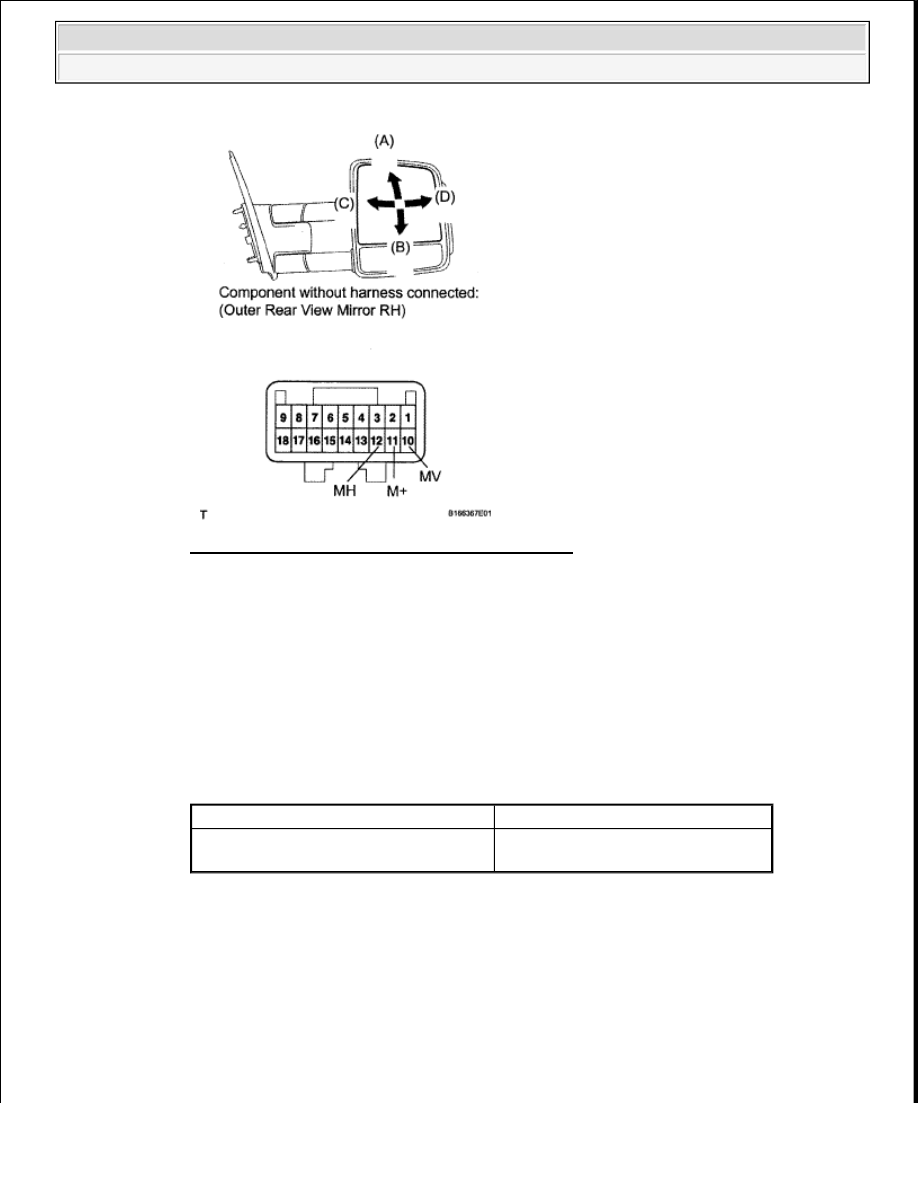

Fig. 74: Checking Outer Mirror Motor Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

b. Check the door mirror turn indicator.

1. Apply battery voltage to the terminals of the connector, and check the LED illumination

condition.

OK

DOOR MIRROR TURN INDICATOR TESTER CONNECTION SPECIFIED
CONDITION CHART

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 4 (TS+)
Battery negative (-) --> Terminal 3 (TS-)

Door mirror turn indicator illuminates



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































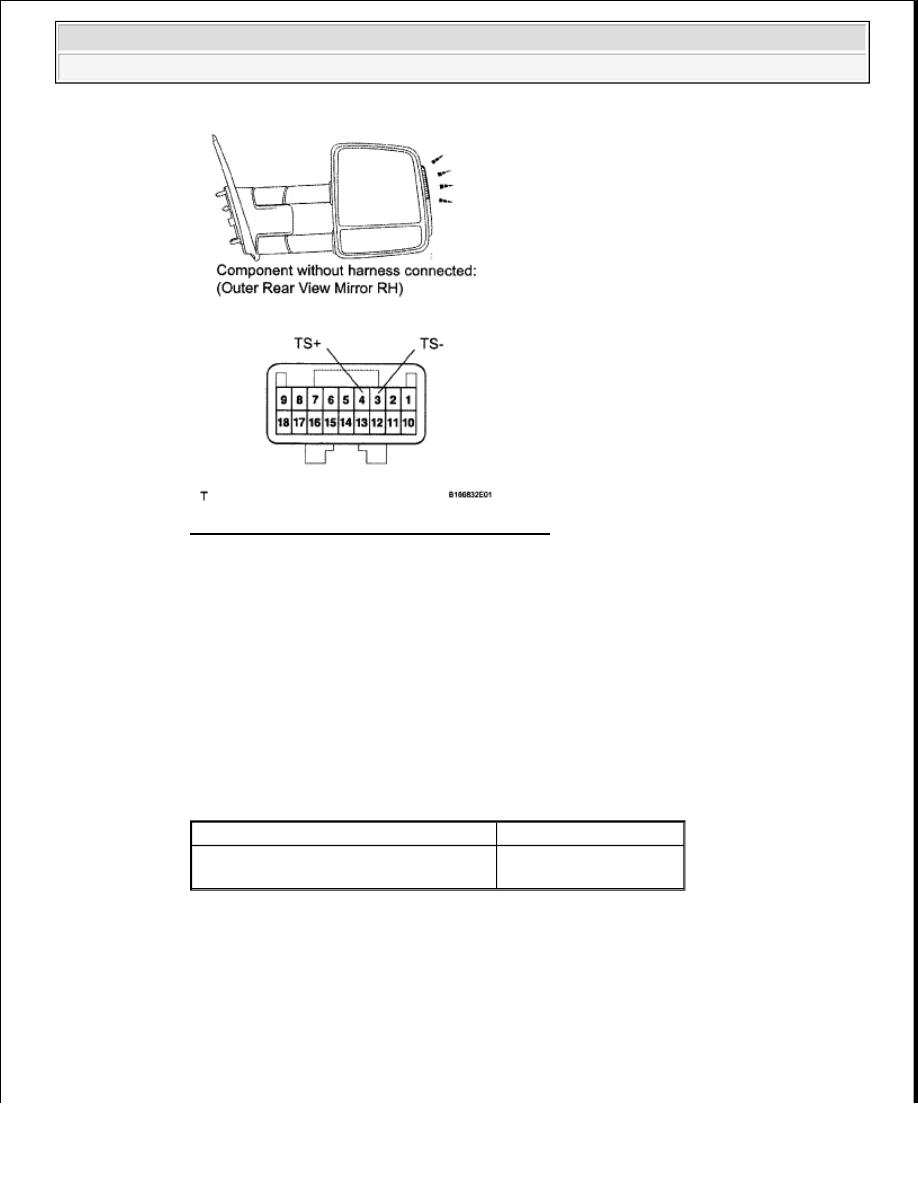

Fig. 75: Checking Door Mirror Turn Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

c. w/ Running light:

Check the running light.

1. Apply battery voltage to the terminals of the connector, and check the LED illumination

condition.

OK

RUNNING LIGHT TESTER CONNECTION SPECIFIED CONDITION CHART

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 9 (RL+)
Battery negative (-) --> Terminal 3 (RL-)

Running light illuminates



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































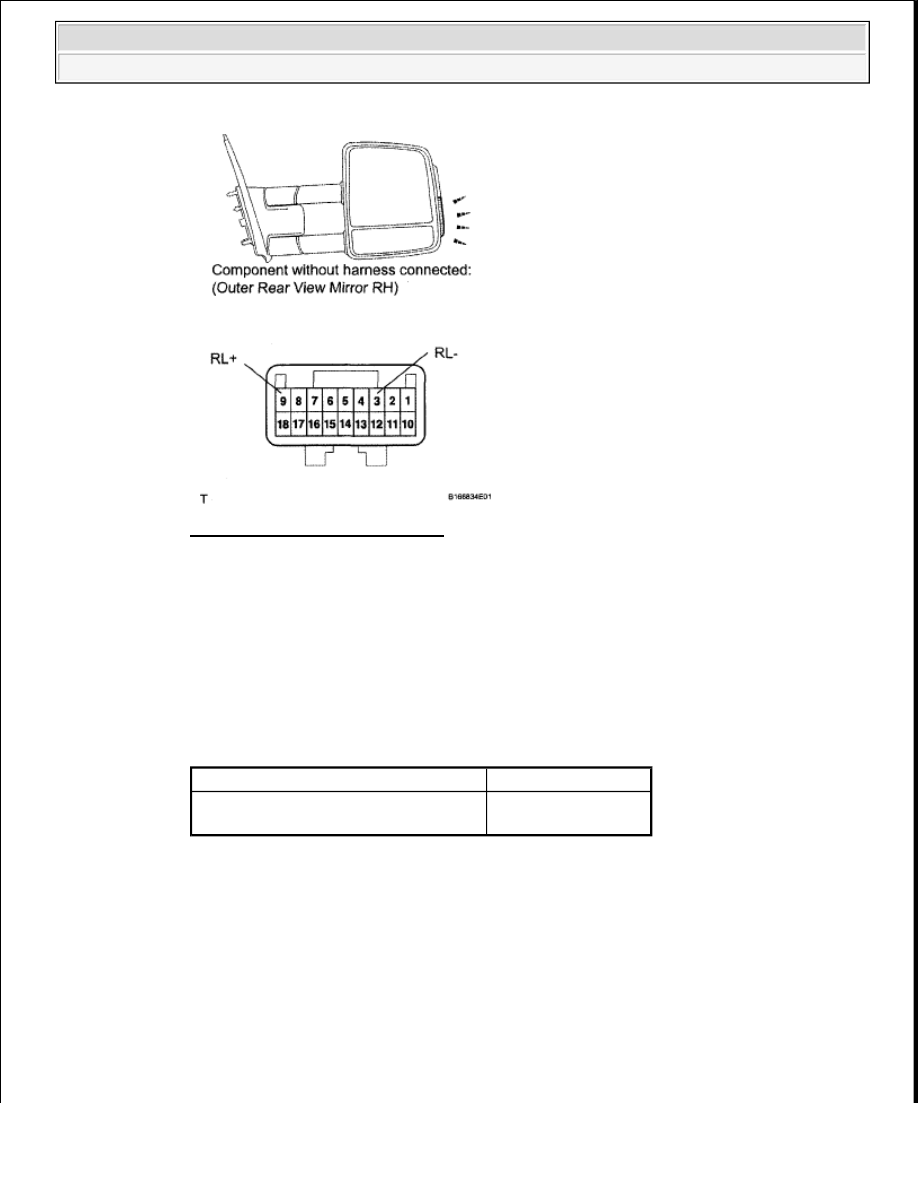

Fig. 76: Checking Running Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

d. Check the mirror heater.

1. Apply battery voltage and check the operation of the mirror heater.

OK

MIRROR HEATER MEASUREMENT CONDITION SPECIFIED CONDITION
CHART

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 1 (H+)

Battery negative (-) --> Terminal 2 (H-)

Mirror becomes warm



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































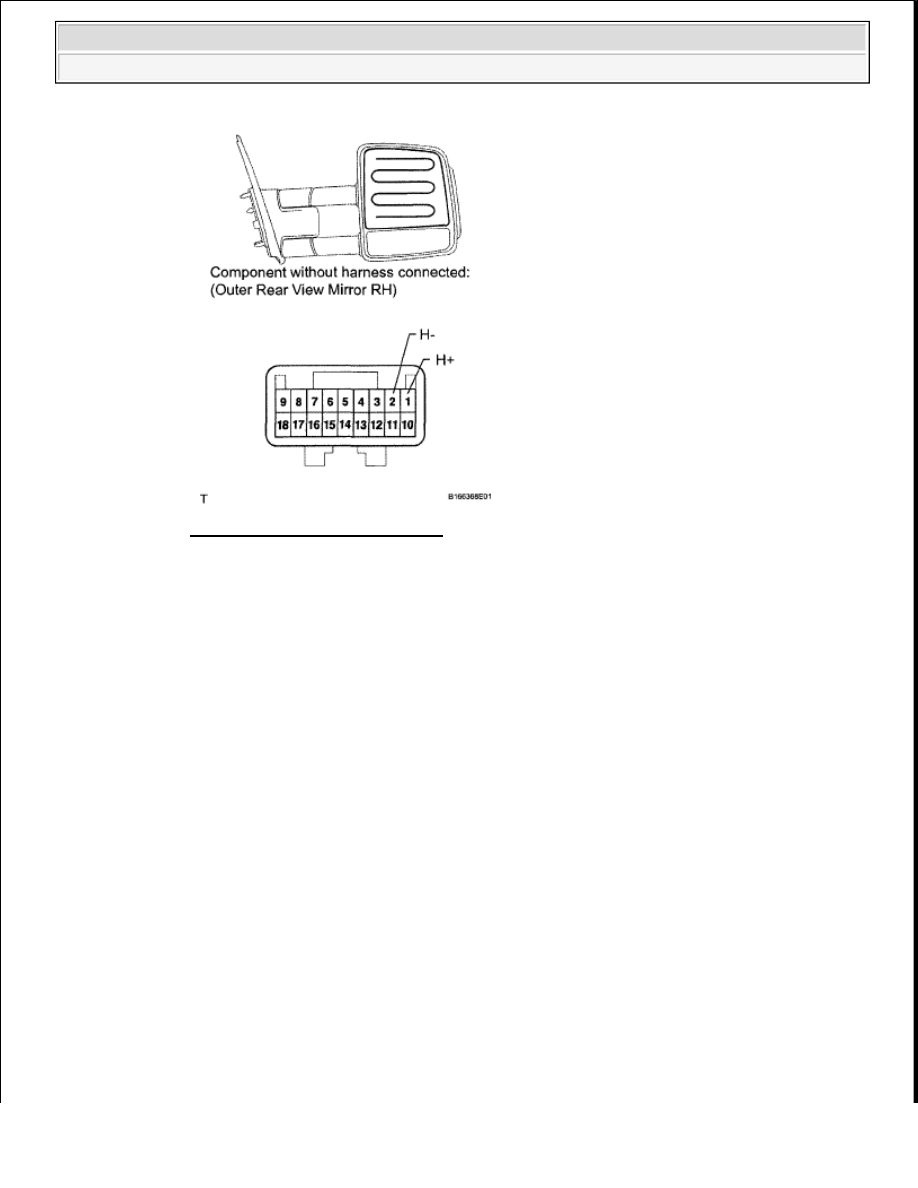

Fig. 77: Checking Mirror Heater
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the mirror assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra
