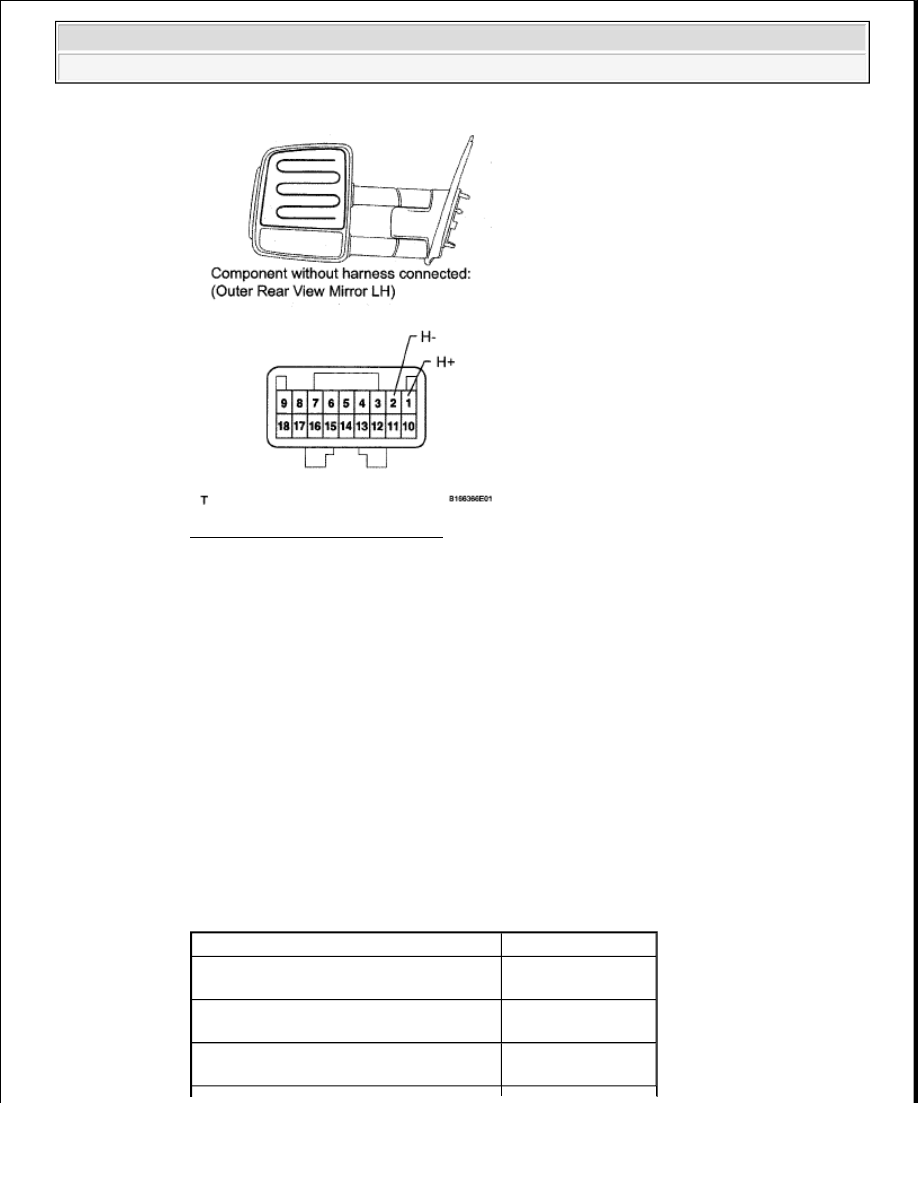

Fig. 67: Checking Mirror Heater
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the mirror assembly.

3. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY RH

a. w/ Power Mirror Control System:

Check the outer mirror motor operation.

1. Apply battery voltage and check operation of the mirror face.

OK

OUTER REAR VIEW MIRROR ASSEMBLY RH MEASUREMENT CONDITION
SPECIFIED CONDITION CHART

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 10 (MV)

Battery negative (-) --> Terminal 11 (M+)

Turns upward (A)

Battery positive (+) --> Terminal 10 (MV)

Battery negative (-) --> Terminal 11 (M+)

Turns downward (B)

Battery positive (+) --> Terminal 12 (MH)

Battery negative (-) --> Terminal 11 (M+)

Turns right (D)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































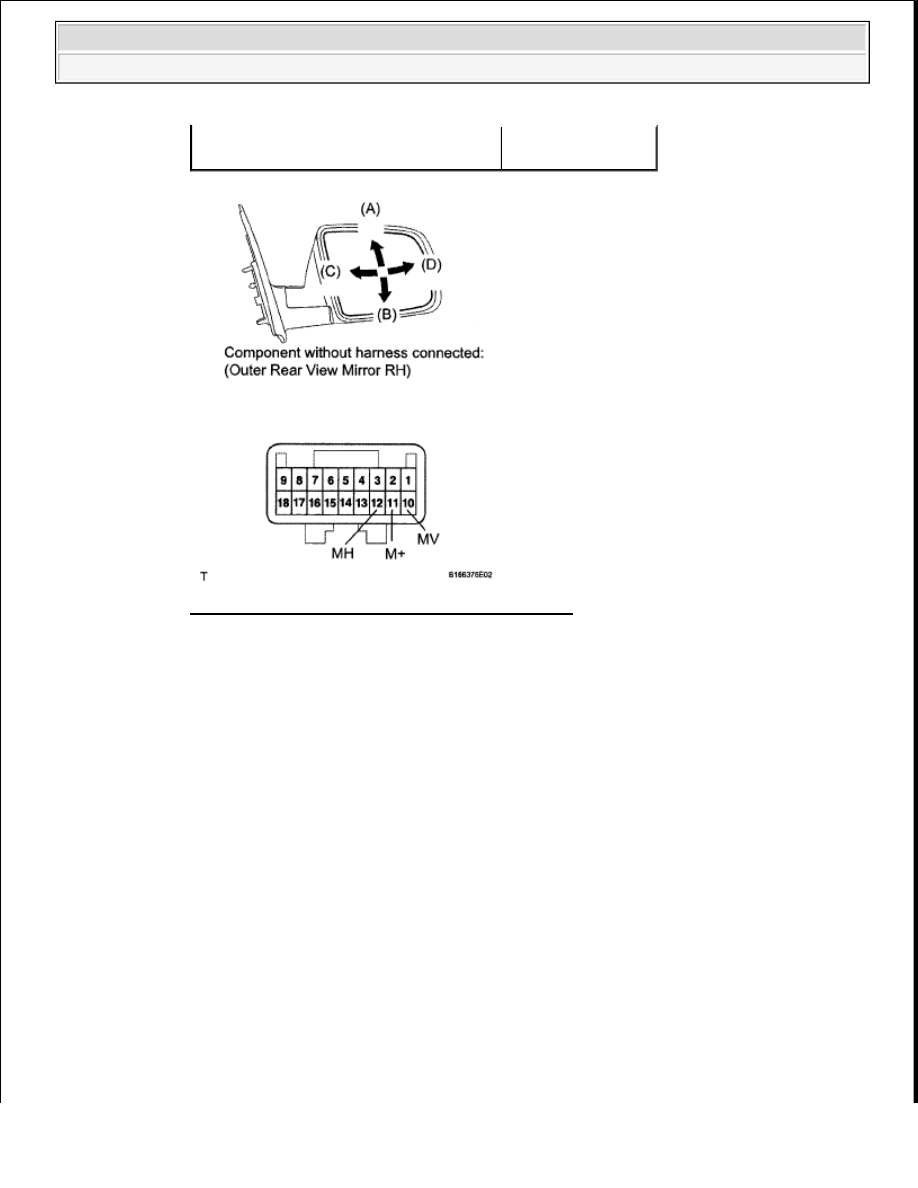

Fig. 68: Checking Outer Mirror Motor Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

b. w/ Retract Mirror:

Battery positive (+) --> Terminal 11 (M+)

Battery negative (-) --> Terminal 12 (MH)

Turns left (C)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































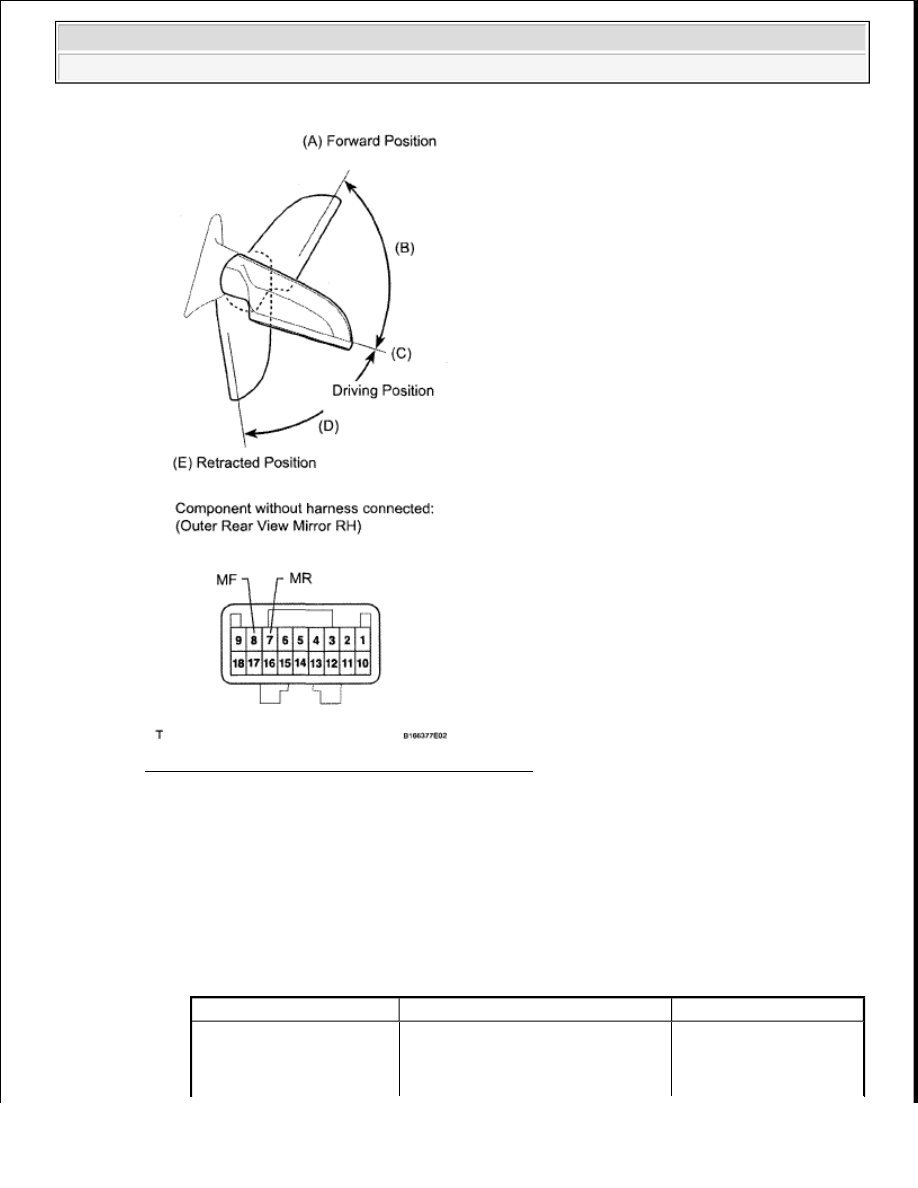

Fig. 69: Checking Retractable Mirror's Movement
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Check the retractable mirror's movement.

1. For each position: Disconnect the battery, set the mirror position by hand, connect the

battery, and check the retractable mirror's movement.

OK

RETRACTABLE MIRROR'S MOVEMENT MEASUREMENT CONDITION
SPECIFIED CONDITION CHART

Measurement Condition

Mirror Position

Specified Condition

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Forward position (A)

Moves from (A) to
retracted position (E)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































If the result is not as specified, replace the mirror assembly.

Terminal 8 (MF)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Forward position (A)

Does not move

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Position between forward position
(A) and driving position (C)

Moves from (B) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Position between forward position
(A) and driving position (C)

Moves from (B) to
forward position (A)

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Driving position (C)

Moves from (C) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Driving position (C)

Does not move

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Position between driving position
(C) and retracted position (E)

Moves from (D) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Position between driving position
(C) and retracted position (E)

Moves from (D) to
driving position (C)

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Retracted position (E)

Does not move

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Retracted position (E)

Moves from (E) to
driving position (C)

NOTE:



Disconnect and reconnect the battery between each mirror
position check.



The mirror position cannot be changed manually when the
battery is connected. To change the mirror position
manually, the battery must be disconnected first.
