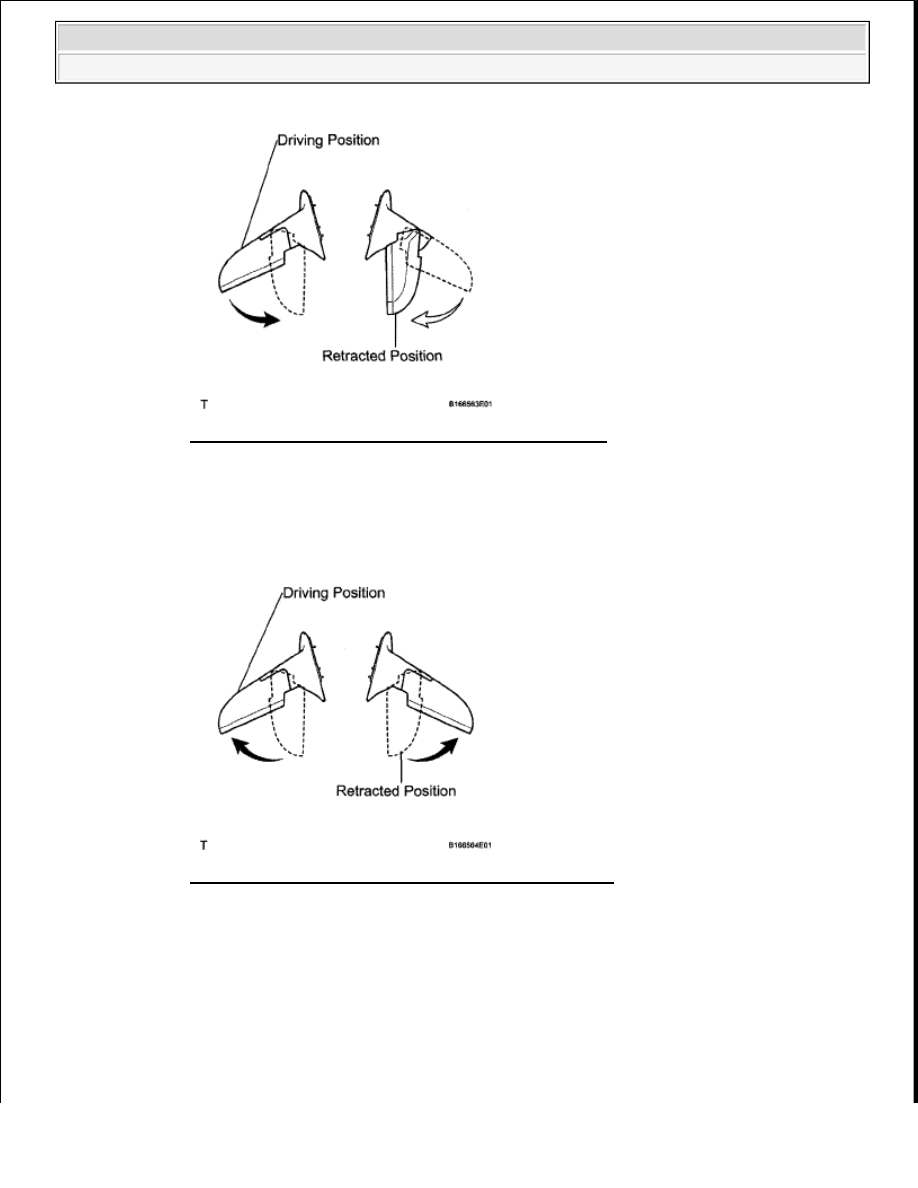

Fig. 39: Moving Driving Mirror To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. Move the mirrors to the retracted position.

13. Press the retract switch.

14. Check that the right and left mirrors move from the retracted position to the driving position.

Fig. 40: Moving Retracted Mirrors To Driving Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. Move the mirrors to the retracted position.

16. Move one of the mirrors to the driving position by hand.

17. Press the retract switch.

18. Check that the retracted position mirror moves to the driving position.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

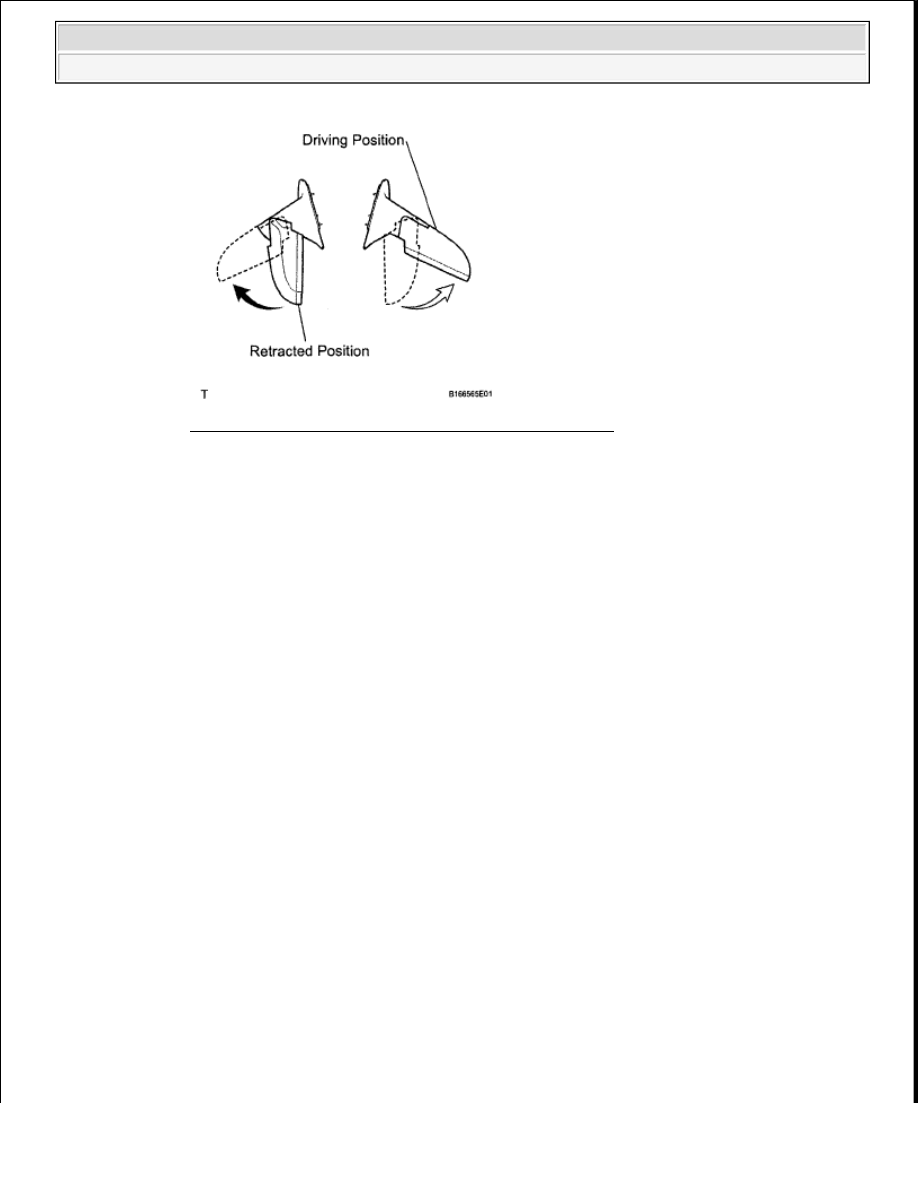

Fig. 41: Moving Retracted Mirrors To Driving Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check the operation of the outer mirror body in relation to retract switch operations and ignition

switch position changes.

1. When the mirror body is operating, turn the ignition switch LOCK. Check that the mirror

operation does not stop and continues until the operation has finished.

2. Repeat the step above. This time, before the mirror operation completes, turn the ignition

switch ACC and press the retract switch. Check that the mirror operates in the opposite
direction.

d. Check the operation of the outer mirror body when it is restrained by an obstacle.

1. When the mirror body is moving to the retracted or driving position, restrain the mirror body

by hand. Check that the mirror stops moving.

2. With the mirror body stopped partway, push the retract switch. Check that the mirror body

moves in the opposite direction.

2. CHECK MIRROR HEATER

a. Turn the ignition switch ON.

b. Check that pressing the rear defogger switch illuminates the indicator and warms the mirror

surface.

c. Check that after approximately 15 minutes, the indicator light turns off and the mirror heater

deactivates.

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Power mirror control system



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































POWER MIRROR CONTROL SYSTEM PROBLEM SYMPTOMS CHART

INNER REAR VIEW MIRROR

COMPONENTS

Symptom

Suspected Area

See

Driver Side Power Mirror cannot
be Adjusted with Power Mirror
Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Front Passenger Side Power
Mirror cannot be Adjusted with
Power Mirror Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Mirror Heater does not Operate
with Mirror Heater Switch

Air conditioning amplifier
assembly

TERMINALS OF ECU

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Power Retractable Mirrors do not
Operate with Power Retract
Mirror Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































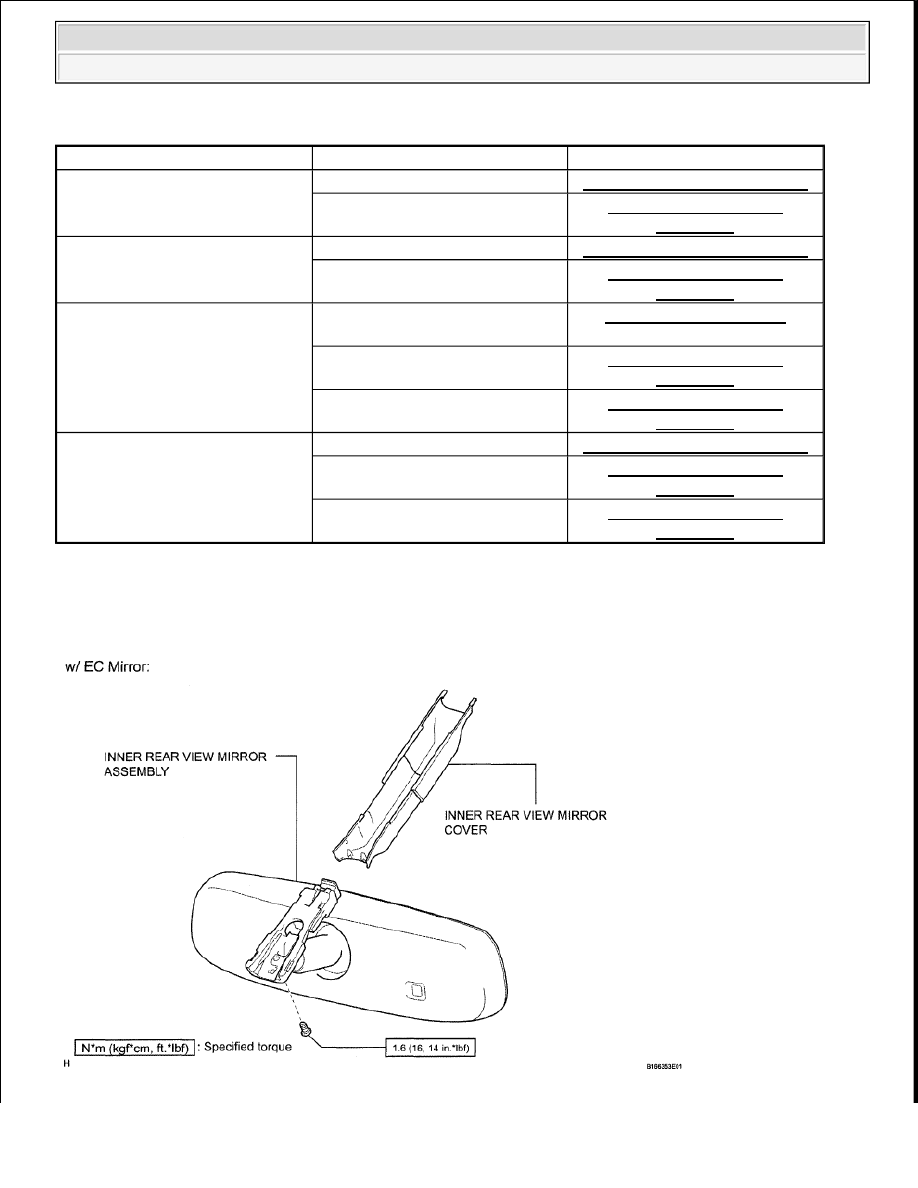

Fig. 42: Identifying Inner Rear View Mirror Replacement Components And Torque Specification (1 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

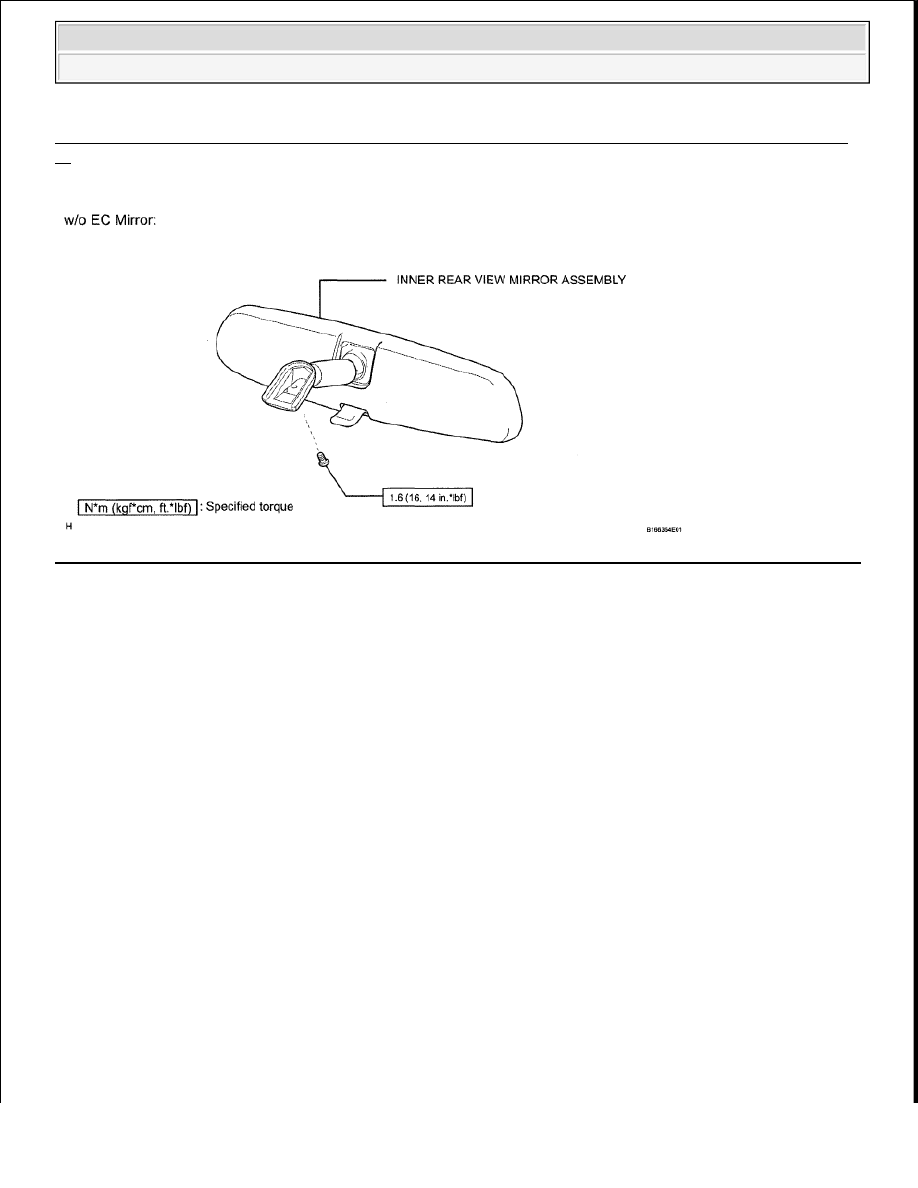

Fig. 43: Identifying Inner Rear View Mirror Replacement Component And Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CALIBRATION

1. SELECT COMPASS DISPLAY MODE

a. The compass switch allows you to select the Display or Non-display mode of the compass.

2. SET ZONE

a. Deviation between the "magnetic north" and "actual north" differs depending on the location.

Therefore, adjustment of the magnetism is required. As the magnetic condition differs depending
on the area where the vehicle is used, it is necessary for each user to set the zone (refer to Compass
Zone Map). The zone setting can be changed using the compass switch of the inner mirror.

3. PERFORM CALIBRATION

a. As each vehicle has its own magnetic field, calibration should be performed for each individual

vehicle. This compass function is used when storing the record of the vehicle's magnetic field.

4. WHEN COMPASS IS MAGNETIZED

a. A compass could be magnetized during shipping by vessels or freight cars. Therefore, make sure to

perform calibration and ensure that calibration is performed properly before delivery. If this cannot
be done (cannot be completed in spite of driving around several times), it may be caused by
magnetization. Demagnetize the vehicle using a demagnetizer and perform calibration again.

5. SET COMPASS
