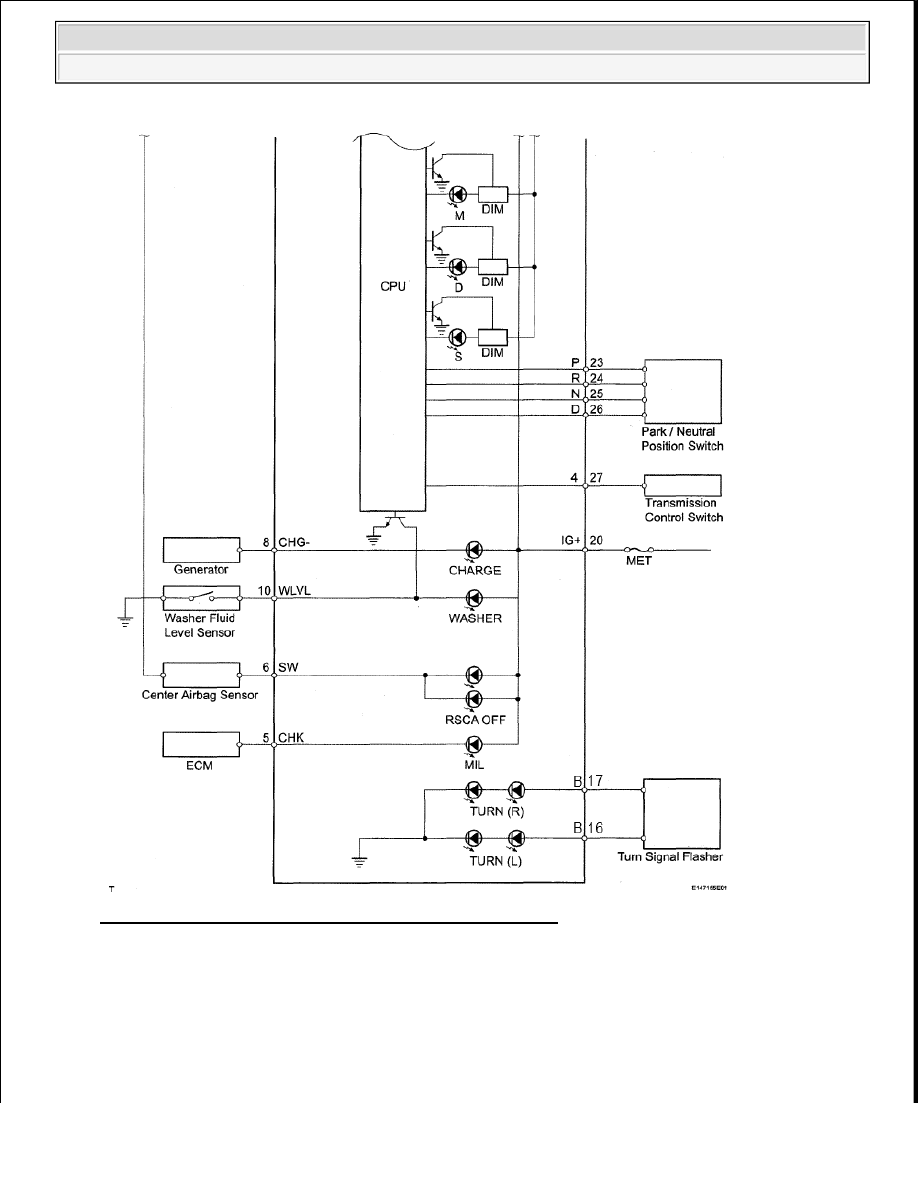

Fig. 22: Combination Meter Inner Circuit Diagram (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

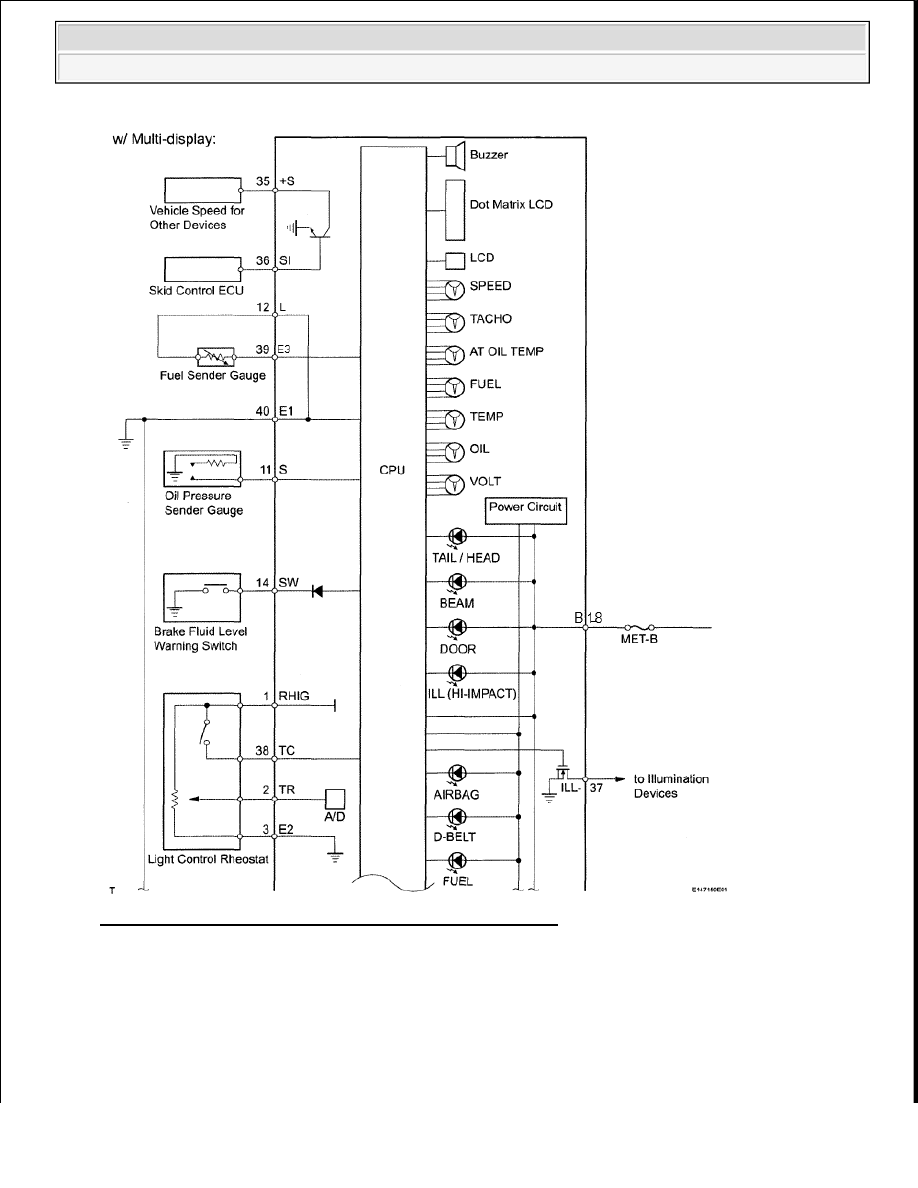

Fig. 23: Combination Meter Inner Circuit Diagram (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

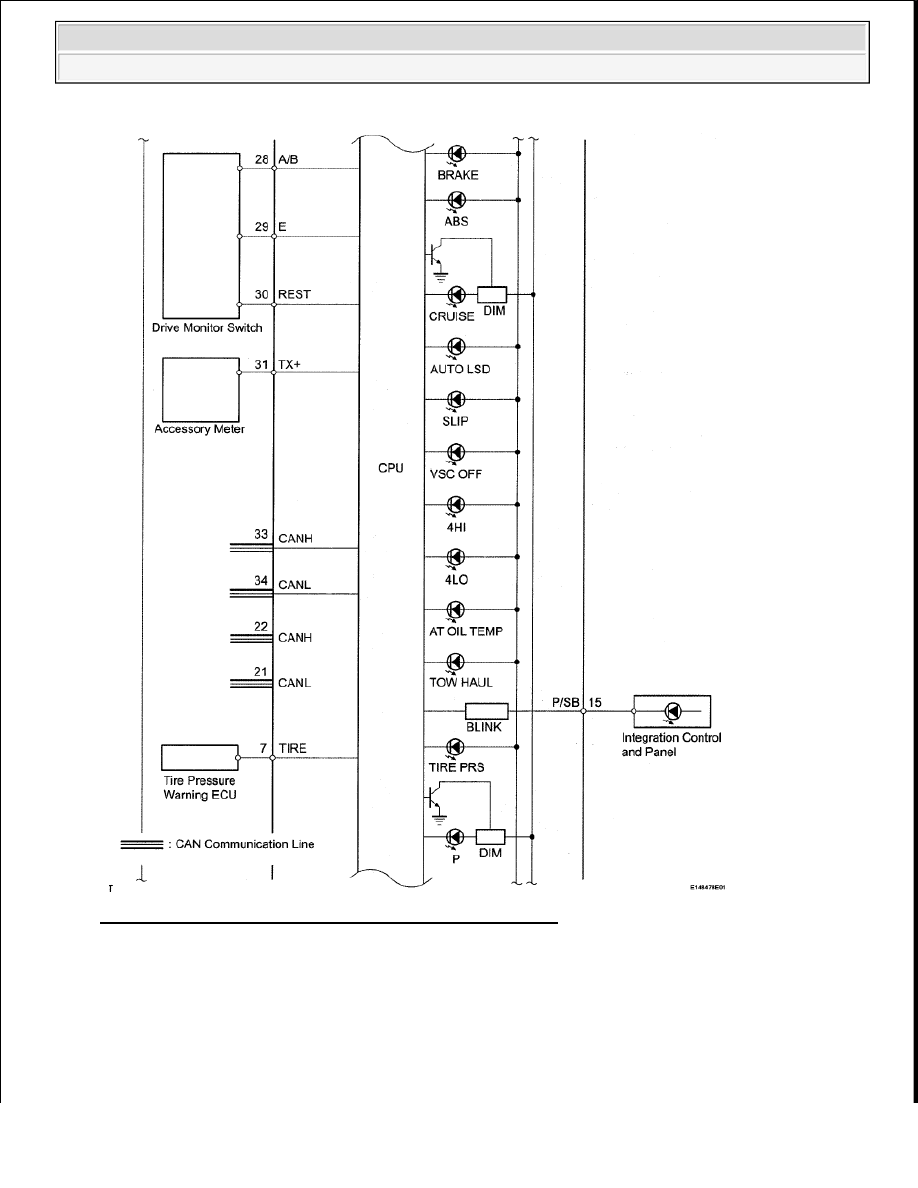

Fig. 24: Combination Meter Inner Circuit Diagram (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

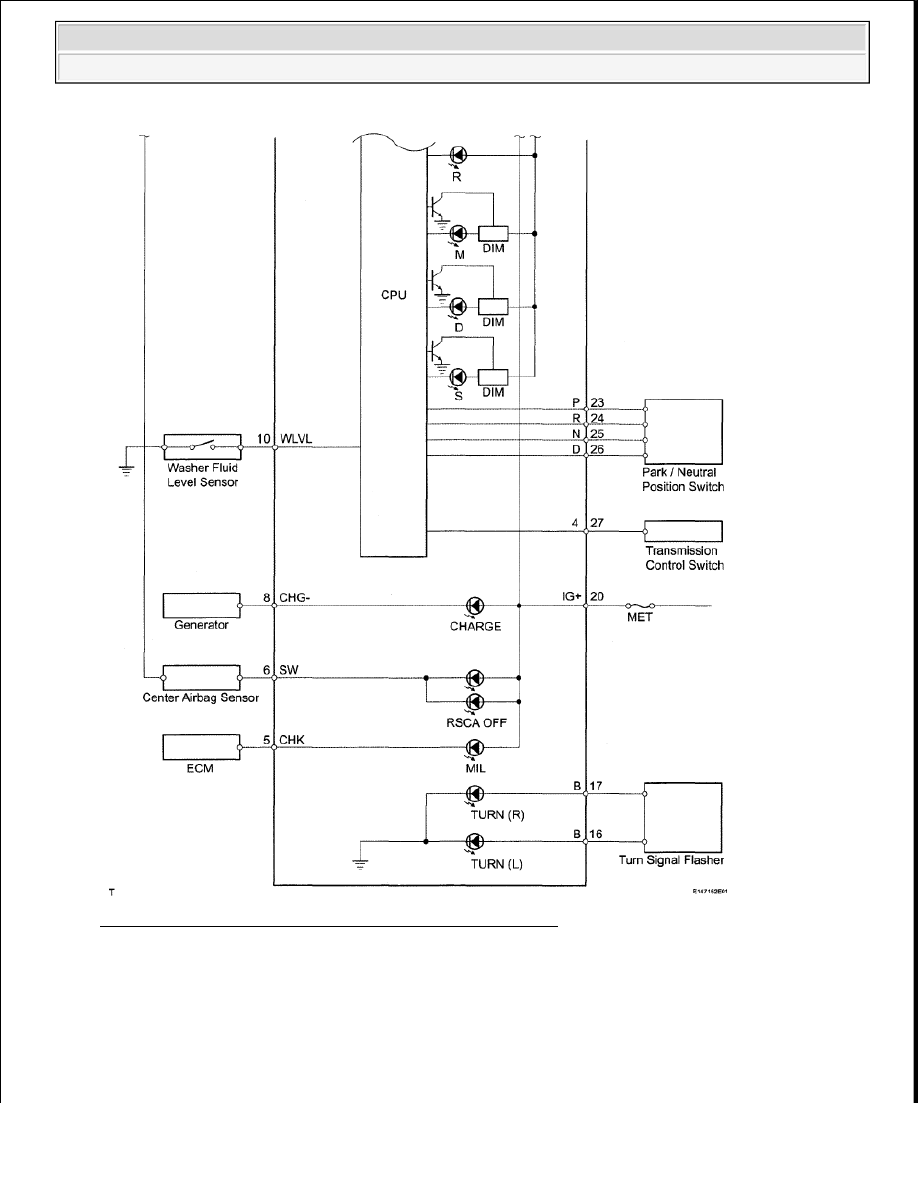

Fig. 25: Combination Meter Inner Circuit Diagram (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DTC CHECK/CLEAR

1. CHECK DTC

a. Connect Techstream to the DLC3.

b. Turn the ignition switch ON.
