2009 ACCESSORIES & EQUIPMENT

Garage Door Opener - Tundra

PARTS LOCATION

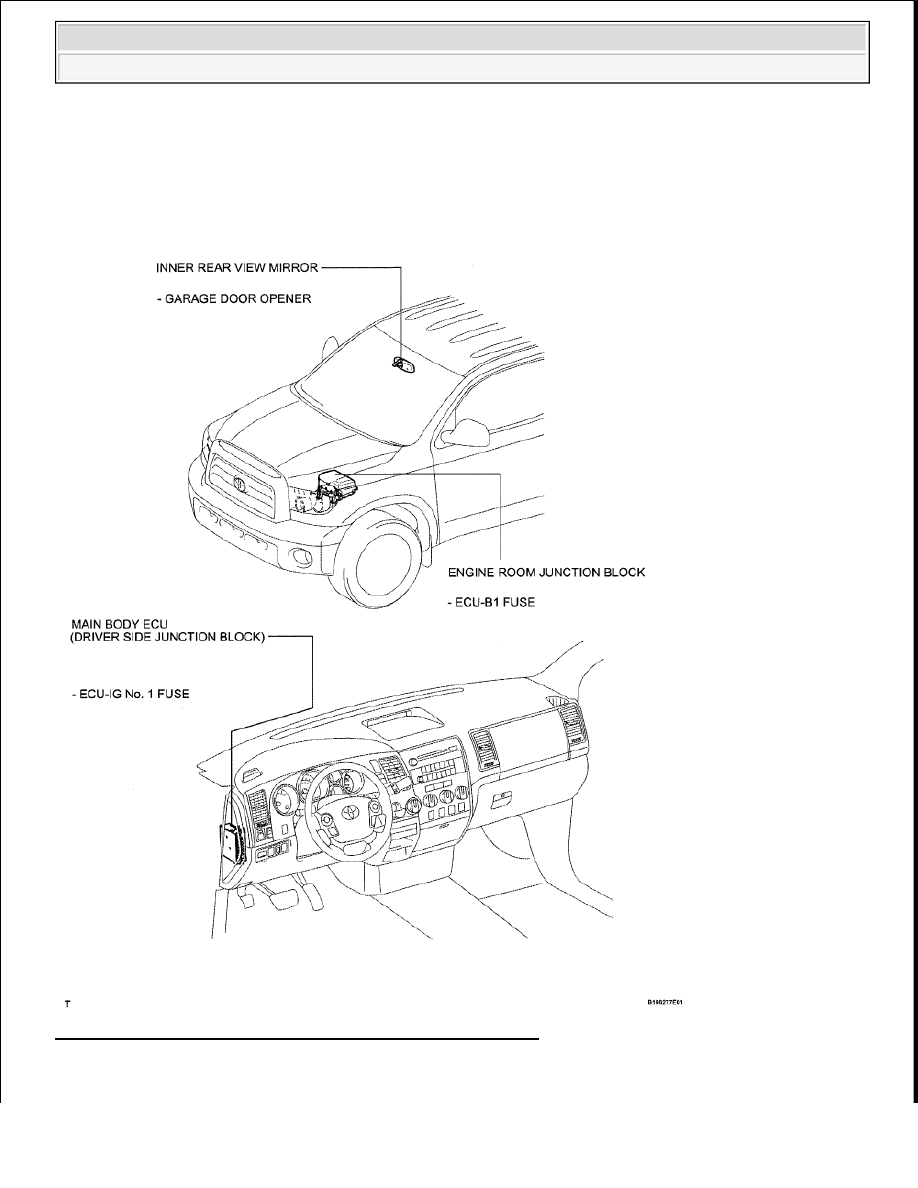

Fig. 1: Identifying Garage Door Opener System Parts Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT Garage Door Opener - Tundra





2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT Garage Door Opener - Tundra























































SYSTEM DIAGRAM

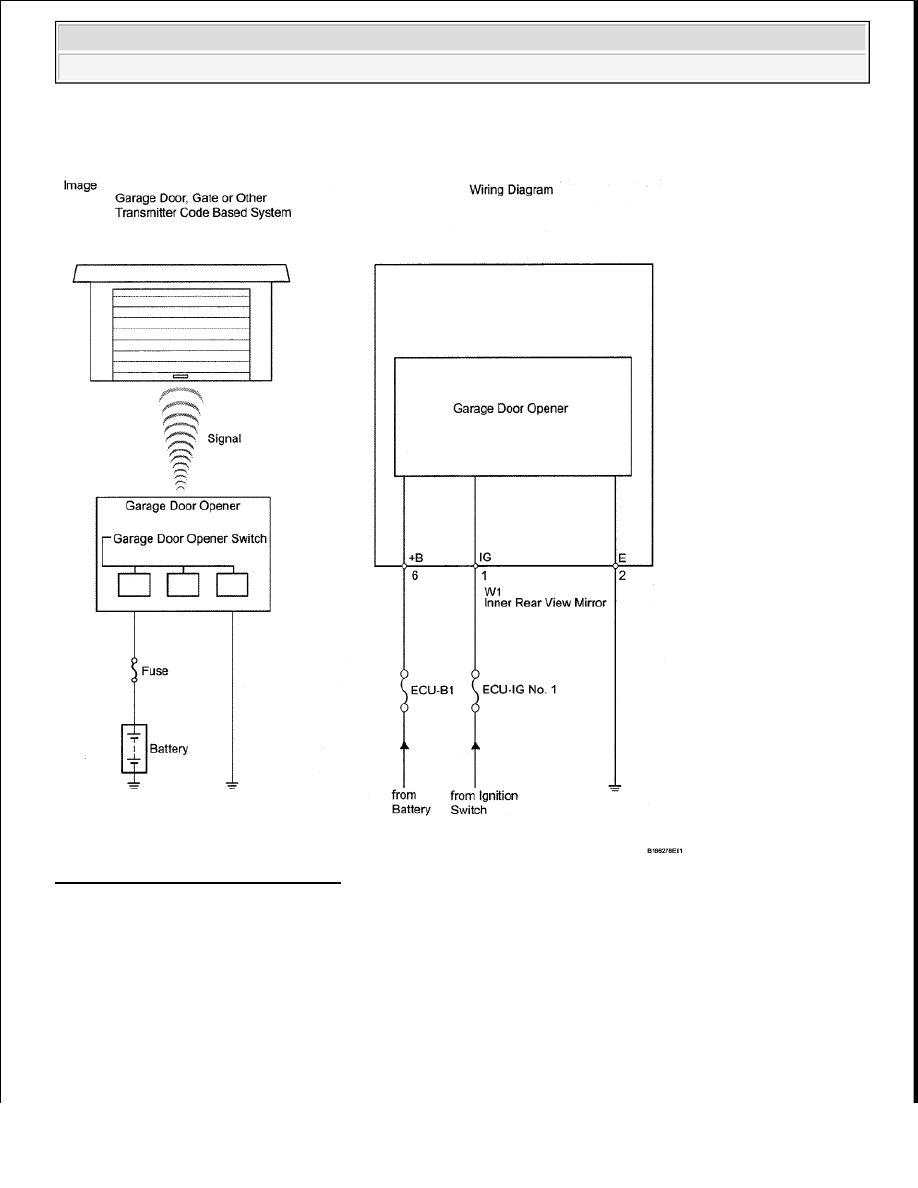

Fig. 2: Garage Door Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION

1. DESCRIPTION

a. A maximum of 3 kinds of transmitter code based systems (example: garage doors, gates and entry

gates) can be registered with the vehicle's garage door opener. After registration, the vehicle's
garage door opener can mimic the signal of the transmitter systems and the original transmitters of
each transmitter system are not needed.



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT Garage Door Opener - Tundra





























REGISTRATION

1. REGISTER TRANSMITTER CODE

HINT:



The vehicle's garage door opener records transmitter codes for systems such as garage doors, gates,
entry gates, door locks, home lighting systems, security systems or other transmitter code based
systems.



The garage door opener is built into the inner rear view mirror. If replacing the inner rear view
mirror, transmitter codes for any systems previously registered in the garage door opener must be
reregistered.

a. Reregister systems in the garage door opener registration mode.

HINT:



3 transmitter codes can be registered with the garage door opener, one transmitter code for
each of the 3 garage door opener switches.



Disconnecting the battery will not erase the transmitter codes registered with the garage door
opener.



An attempt to overwrite a previously registered transmitter code with a new system's
transmitter code may fail. In this situation, the previously registered transmitter code will not
be erased.

1. Select a garage door opener switch for transmitter code registration.

CAUTION: Do not perform transmitter code registration for a system if

people or objects are near the system. When registering
transmitter codes for a system, injury or damage can occur
because the system may open, close, unlock or otherwise
operate.

NOTE:



Before transmitter code registration, confirm that all the
electrical systems (headlight, blower motor, rear defogger, etc.)
are turned off and no key is in the vehicle.



The garage door opener cannot be used with systems that: 1)
were manufactured before April 1,1982; or 2) do not meet
Federal Standards (for example, garage doors without a jam
protection function).



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT Garage Door Opener - Tundra

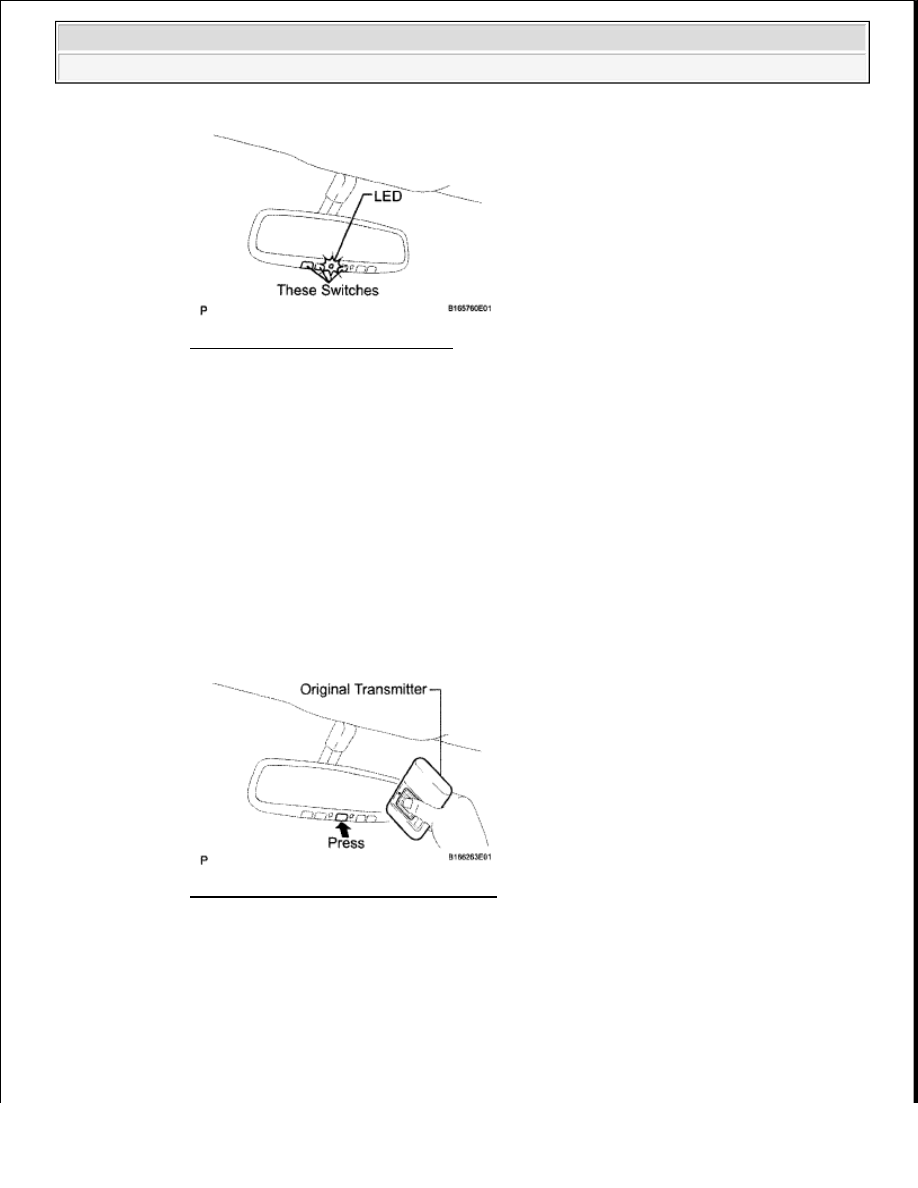

Fig. 3: Identifying Selected Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Press and hold the selected switch for 20 seconds. The garage door opener will enter

registration mode.

HINT:

Before entering registration mode, the LED illuminates. After entering registration mode, the
LED flashes at a cycle of 1 Hz. For a "rolling code" type system, after entering registration
mode, the LED flashes at a cycle of 8.8 Hz for 1.6 seconds, and then the LED flashes at a
cycle of 1 Hz.

3. After the garage door opener has entered registration mode, bring the original transmitter of

the system to be registered within 1 to 3 inches of the garage door opener and press and hold
one of the garage door opener switches. Then press the original transmitter switch.

Fig. 4: Identifying Original Transmitter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. If the transmitter code registration was successful, the LED of the garage door opener flashes

at a cycle of 5.6 Hz. If no malfunction occurs, release both the garage door opener switch and
the original transmitter switch.

HINT:



If transmitter code registration fails: 1) the original transmitter's battery may be low or
