COMPONENTS

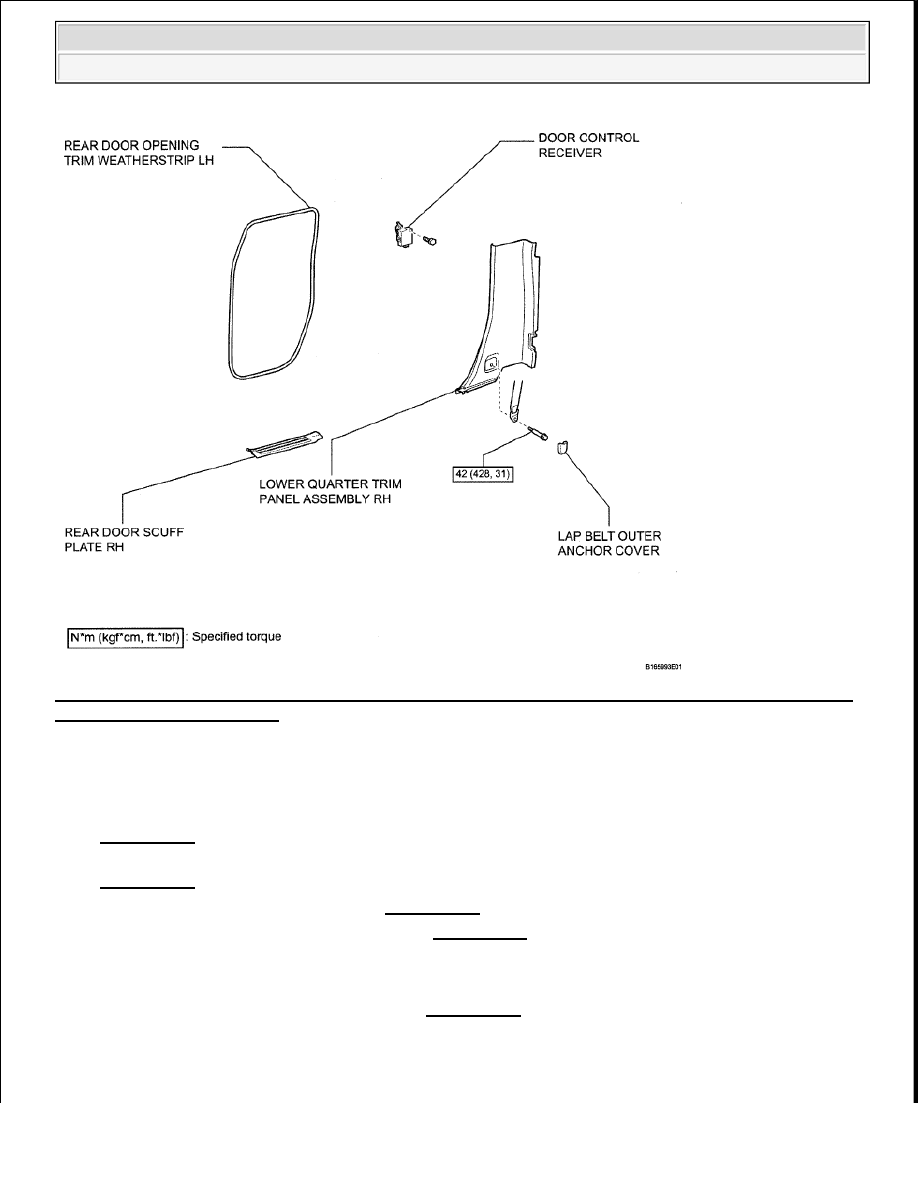

Fig. 121: Identifying Door Control Receiver (Double Cab) Components With Torque Specification With
Torque Specification (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

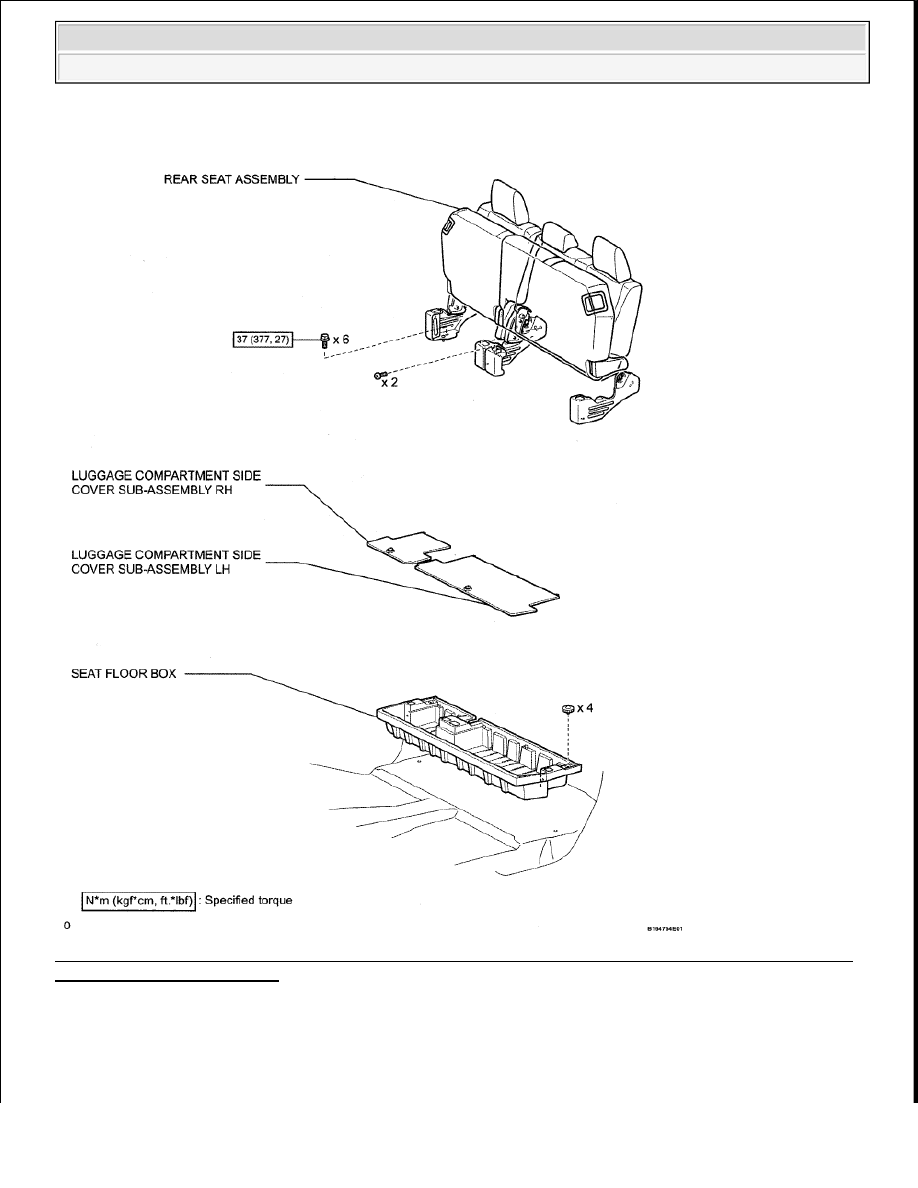

Fig. 122: Identifying Door Control Receiver (Double Cab) Components With Torque Specification With
Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (See

REMOVAL )

2. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (See

REMOVAL )

3. REMOVE SEAT FLOOR BOX (See REMOVAL )

4. REMOVE REAR SEAT ASSEMBLY (See REMOVAL )

5. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

6. REMOVE REAR DOOR SCUFF PLATE RH

a. Remove the front door scuff plate (see REMOVAL ).

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































The procedures listed below are for the LH side.

7. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH (See REMOVAL )

8. REMOVE DOOR CONTROL RECEIVER

a. Disconnect the door control receiver connector.

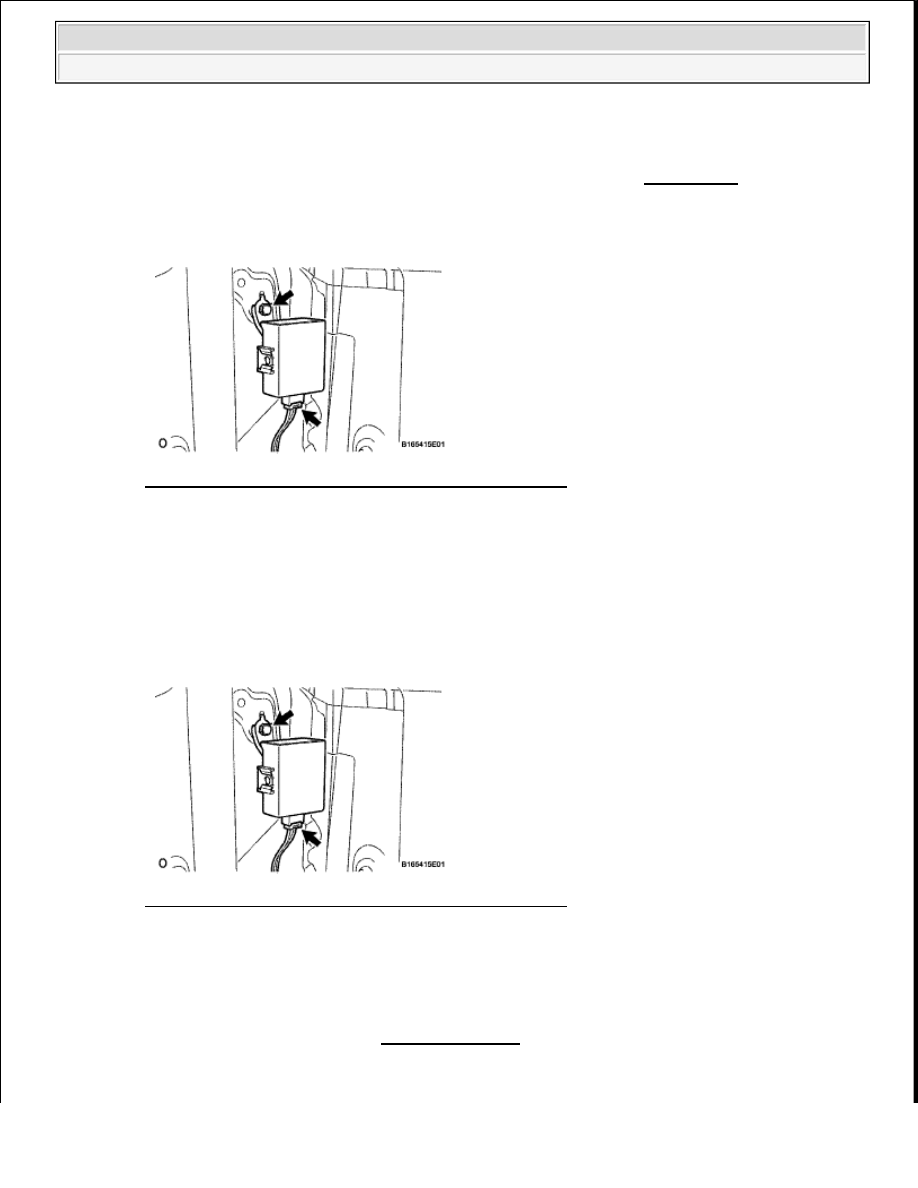

Fig. 123: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and receiver.

INSTALLATION

1. INSTALL DOOR CONTROL RECEIVER

a. Install the receiver with the bolt.

Fig. 124: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the door control receiver connector.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

3. INSTALL REAR DOOR SCUFF PLATE RH

a. Install rear door scuff plate (See INSTALLATION ).

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































The procedures listed below are for the LH side.

4. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

5. INSTALL REAR SEAT ASSEMBLY (See INSTALLATION )

6. INSTALL SEAT FLOOR BOX (See INSTALLATION )

7. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (See

INSTALLATION )

8. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (See

INSTALLATION )

DOOR CONTROL RECEIVER (FOR CREWMAX)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra
