2. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

3. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH (See DISASSEMBLY )

4. REMOVE REAR DOOR FRAME GARNISH LH (See DISASSEMBLY )

5. REMOVE COURTESY LIGHT ASSEMBLY (See DISASSEMBLY )

6. REMOVE REAR DOOR ARMREST COVER LH

7. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

8. REMOVE REAR NO. 2 DOOR TRIM BRACKET (See DISASSEMBLY )

9. REMOVE REAR DOOR SERVICE HOLE COVER LH (See DISASSEMBLY )

10. REMOVE REAR DOOR GLASS RUN LH (See DISASSEMBLY )

11. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH (See

DISASSEMBLY )

12. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH (See DISASSEMBLY )

13. REMOVE REAR DOOR LOCK ASSEMBLY LH (See DISASSEMBLY )

14. REMOVE REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH (See

DISASSEMBLY )

15. REMOVE REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH (See DISASSEMBLY )

INSPECTION

1. INSPECT REAR DOOR LOCK ASSEMBLY LH

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































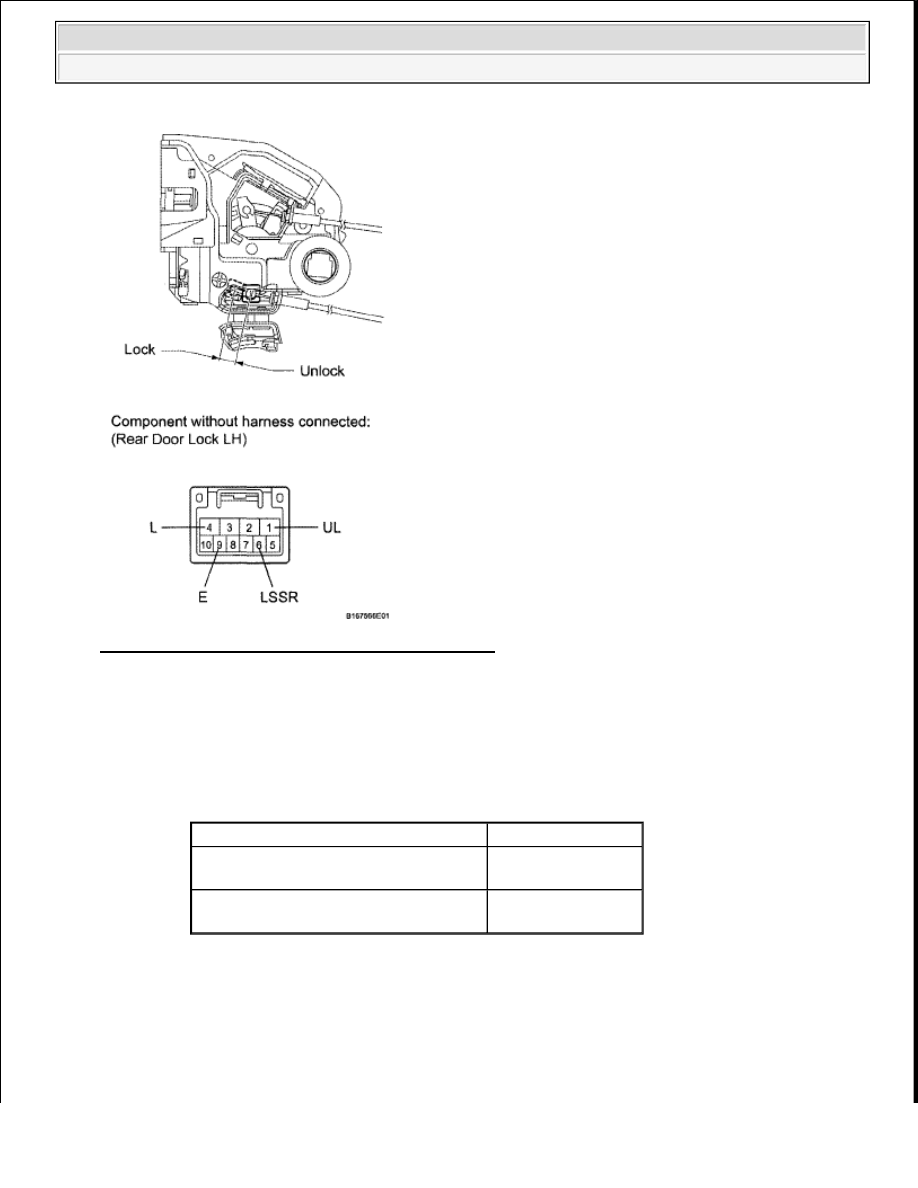

Fig. 119: Identifying Rear Door Lock Assembly LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check the door lock motor.

1. Apply battery voltage to the door lock and check operation of the door lock.

OK

DOOR LOCK MOTOR

If the result is not as specified, replace the door lock assembly.

b. Check the door lock position switch.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 4 (L)

Battery negative (-) --> Terminal 1 (UL)

Lock

Battery positive (+) --> Terminal 1 (UL)

Battery negative (-) --> Terminal 4 (L)

Unlock



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

2. INSPECT REAR DOOR LOCK ASSEMBLY RH

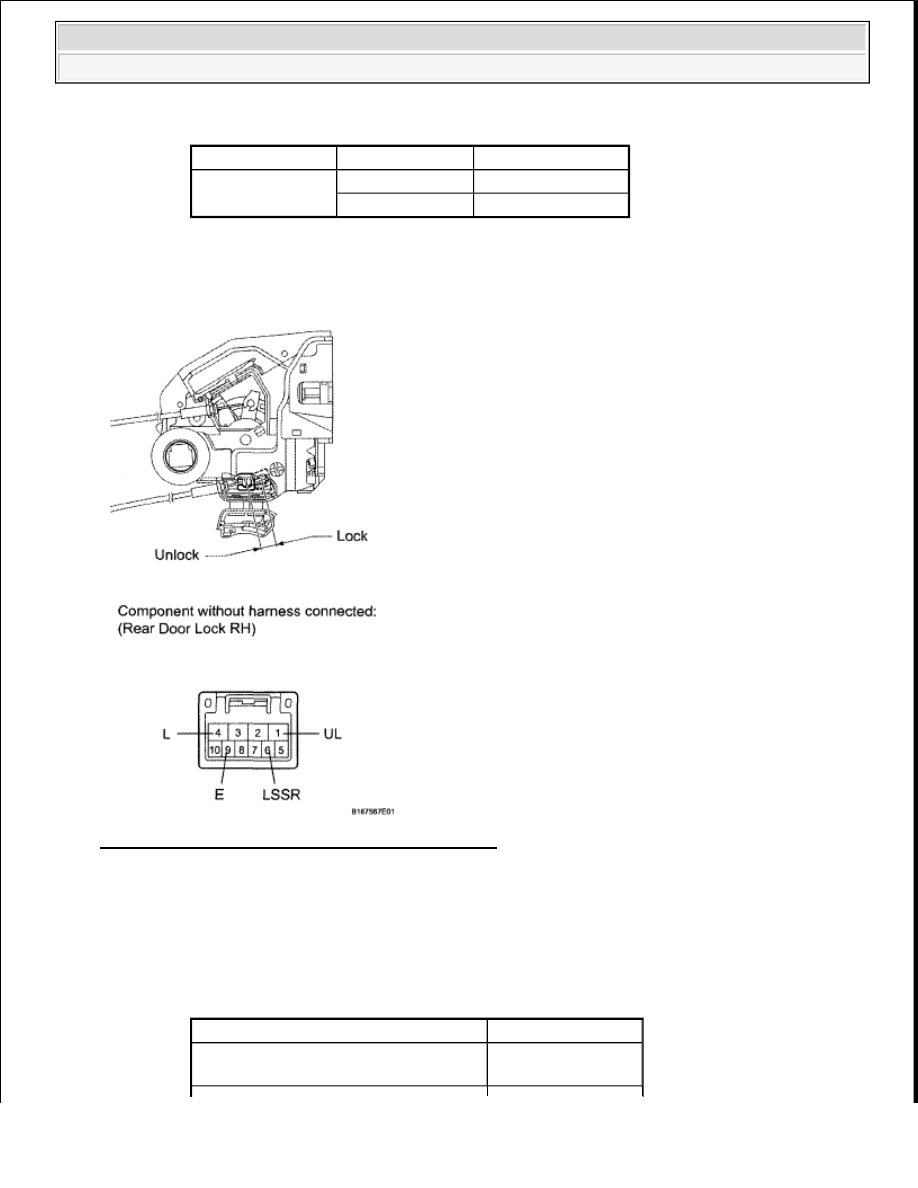

Fig. 120: Identifying Rear Door Lock Assembly RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check the door lock motor.

1. Apply battery voltage to the door lock and check operation of the door lock.

OK

DOOR LOCK MOTOR

Tester Connection Switch Condition Specified Condition

6 (LSSR) - 9 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 4 (L)

Battery negative (-) --> Terminal 1 (UL)

Lock



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































If the result is not as specified, replace the door lock assembly.

b. Check the door lock position switch.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

INSTALLATION

1. INSTALL REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH (See REASSEMBLY )

2. INSTALL REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH (See

REASSEMBLY )

3. INSTALL REAR DOOR LOCK ASSEMBLY LH (See REASSEMBLY )

4. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH (See REASSEMBLY )

5. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH (See

REASSEMBLY )

6. INSTALL REAR DOOR GLASS RUN LH (See REASSEMBLY )

7. INSTALL REAR DOOR SERVICE HOLE COVER LH (See REASSEMBLY )

8. INSTALL REAR NO. 2 DOOR TRIM BRACKET (See REASSEMBLY )

9. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

10. INSTALL REAR DOOR ARMREST COVER LH

11. INSTALL COURTESY LIGHT ASSEMBLY (See REASSEMBLY )

12. INSTALL REAR DOOR FRAME GARNISH LH (See REASSEMBLY )

13. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH (See REASSEMBLY )

14. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DOOR CONTROL RECEIVER (FOR DOUBLE CAB)

Battery positive (+) --> Terminal 1 (UL)

Battery negative (-) --> Terminal 4 (L)

Unlock

Tester Connection Switch Condition Specified Condition

6 (LSSR) - 9 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
