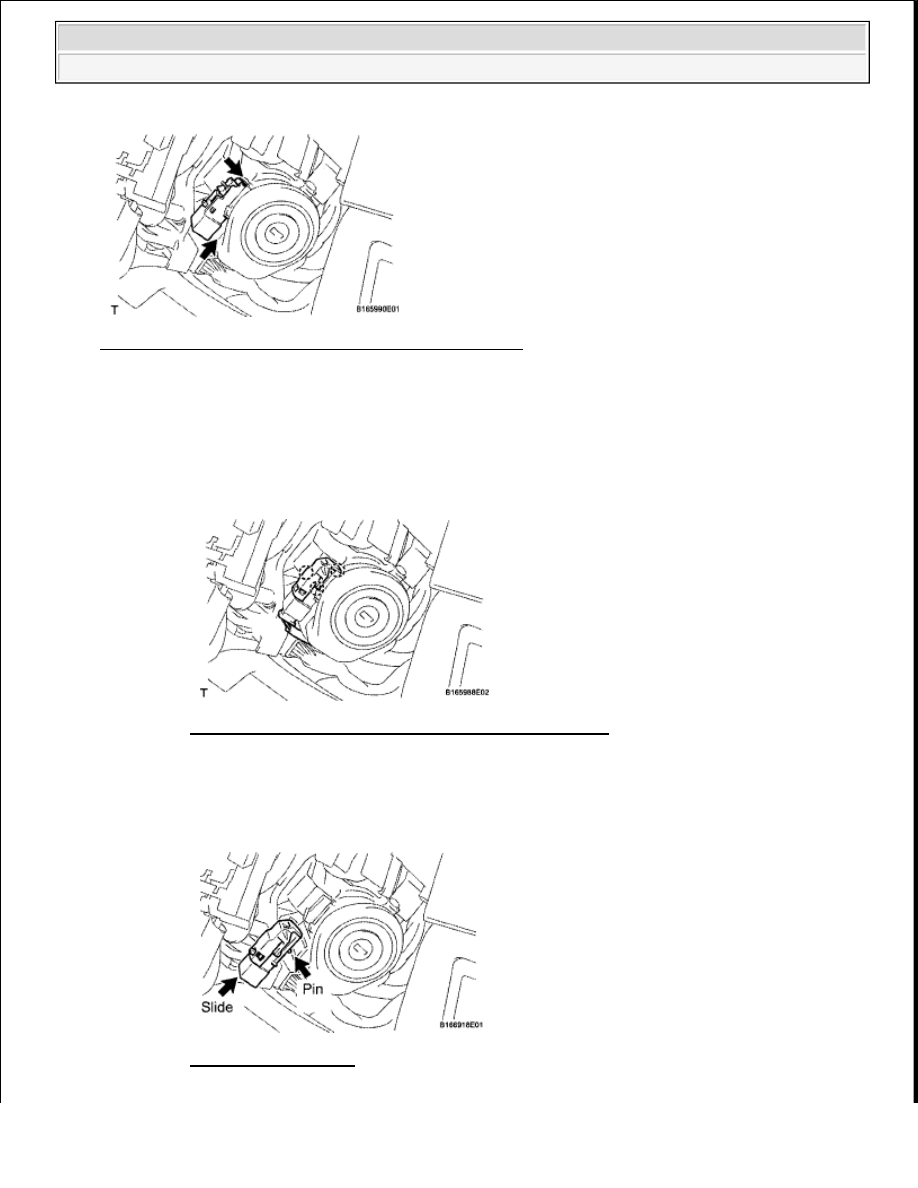

Fig. 99: Identifying Unlock Warning Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. If reusing unlock warning switch assembly:

1. Temporarily install the unlock warning switch.

2. Install the contact pin cap.

3. Attach the 3 claws to install the cover.

Fig. 100: Identifying Claws On Warning Switch Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. If replacing unlock warning switch assembly:

1. While pushing the pin, slide the switch to install the warning switch.

Fig. 101: Pushing Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































c. Connect the unlock warning switch connector.

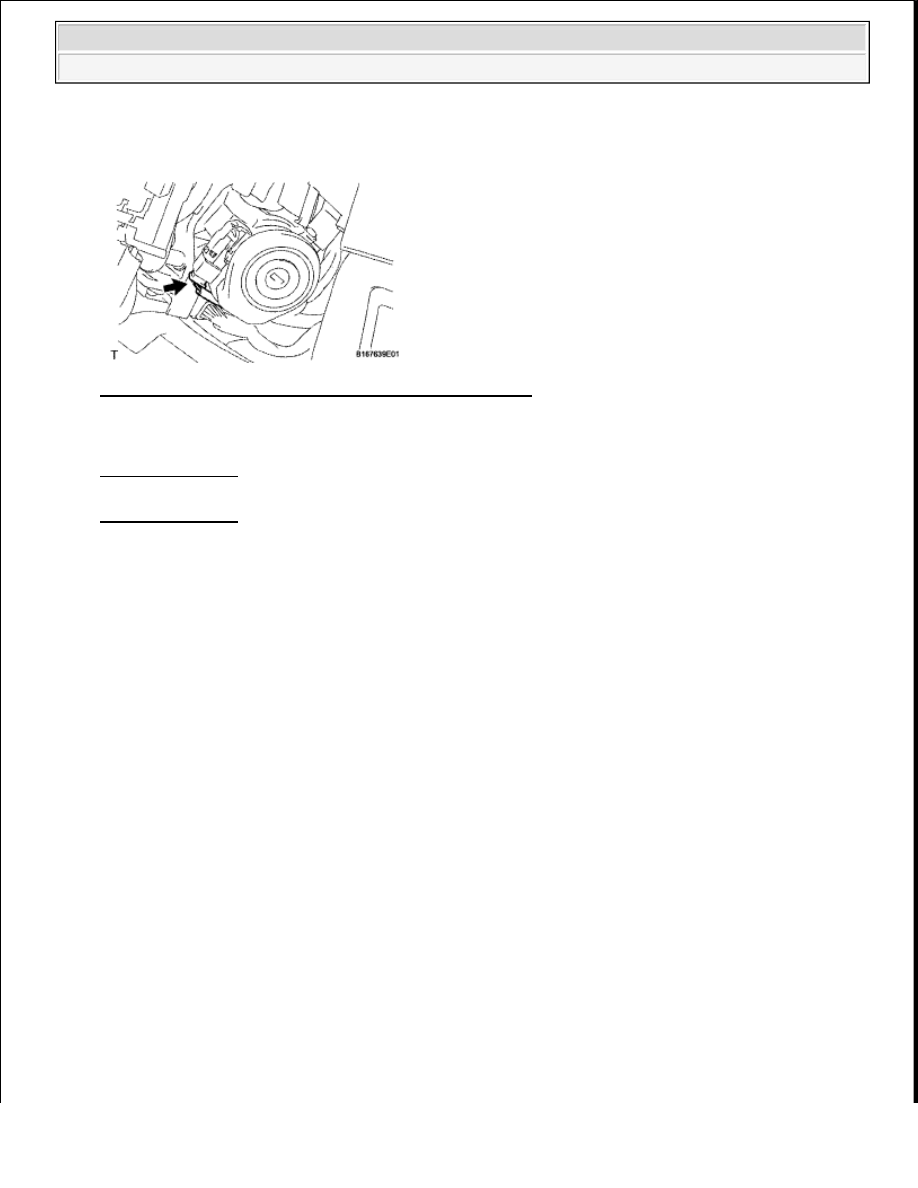

Fig. 102: Identifying Unlock Warning Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

INSTALLATION )

3. INSTALL LOWER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

INSTALLATION )

FRONT DOOR LOCK (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

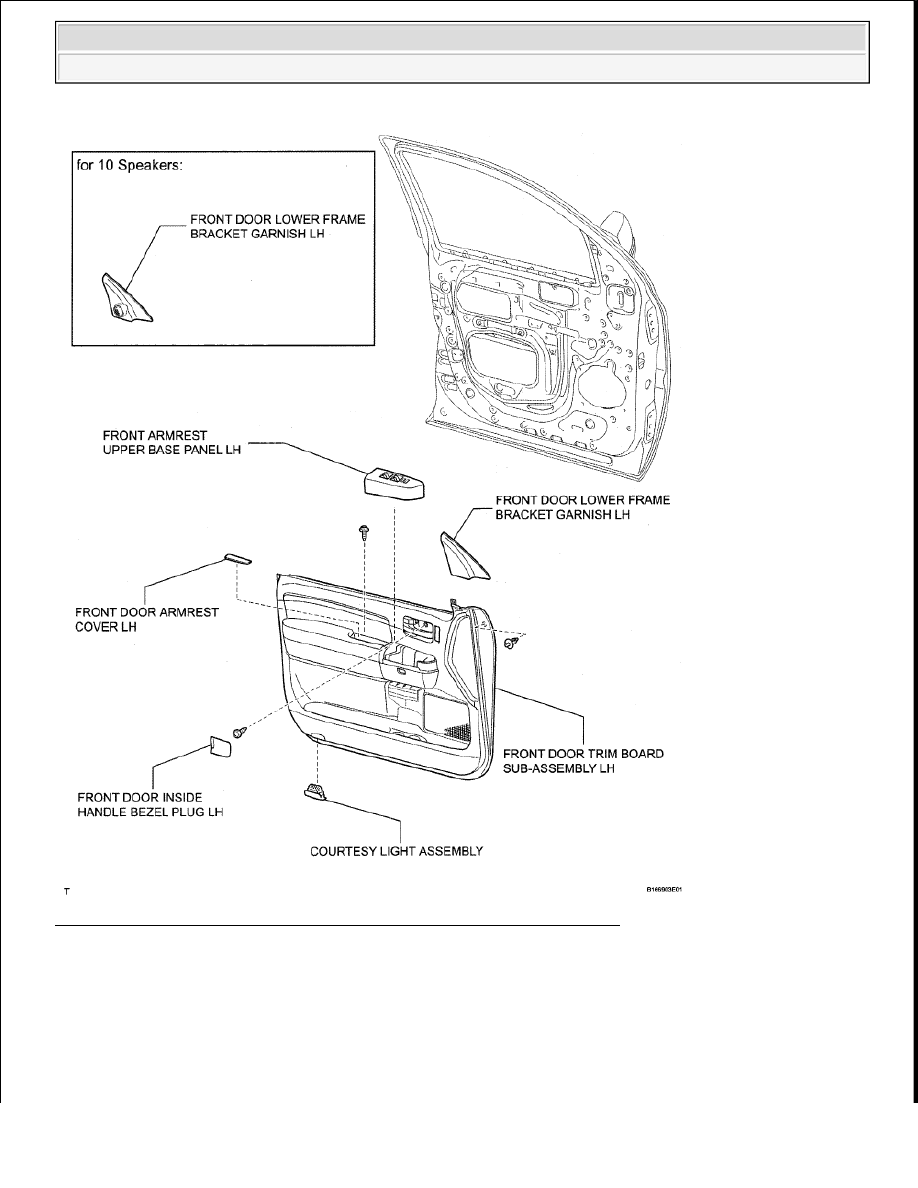

Fig. 103: Identifying Front Door Lock (Double Cab) Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

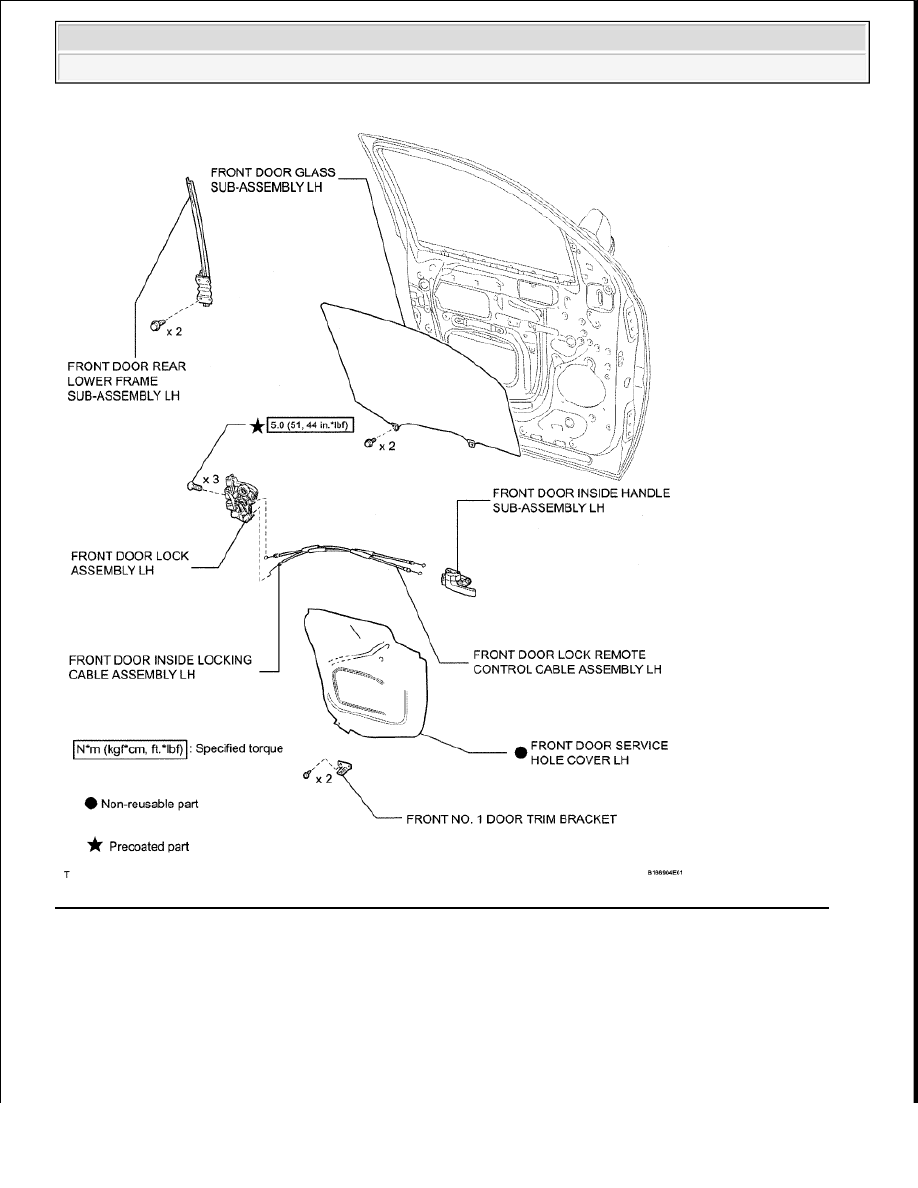

Fig. 104: Identifying Front Door Lock (Double Cab) Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.
