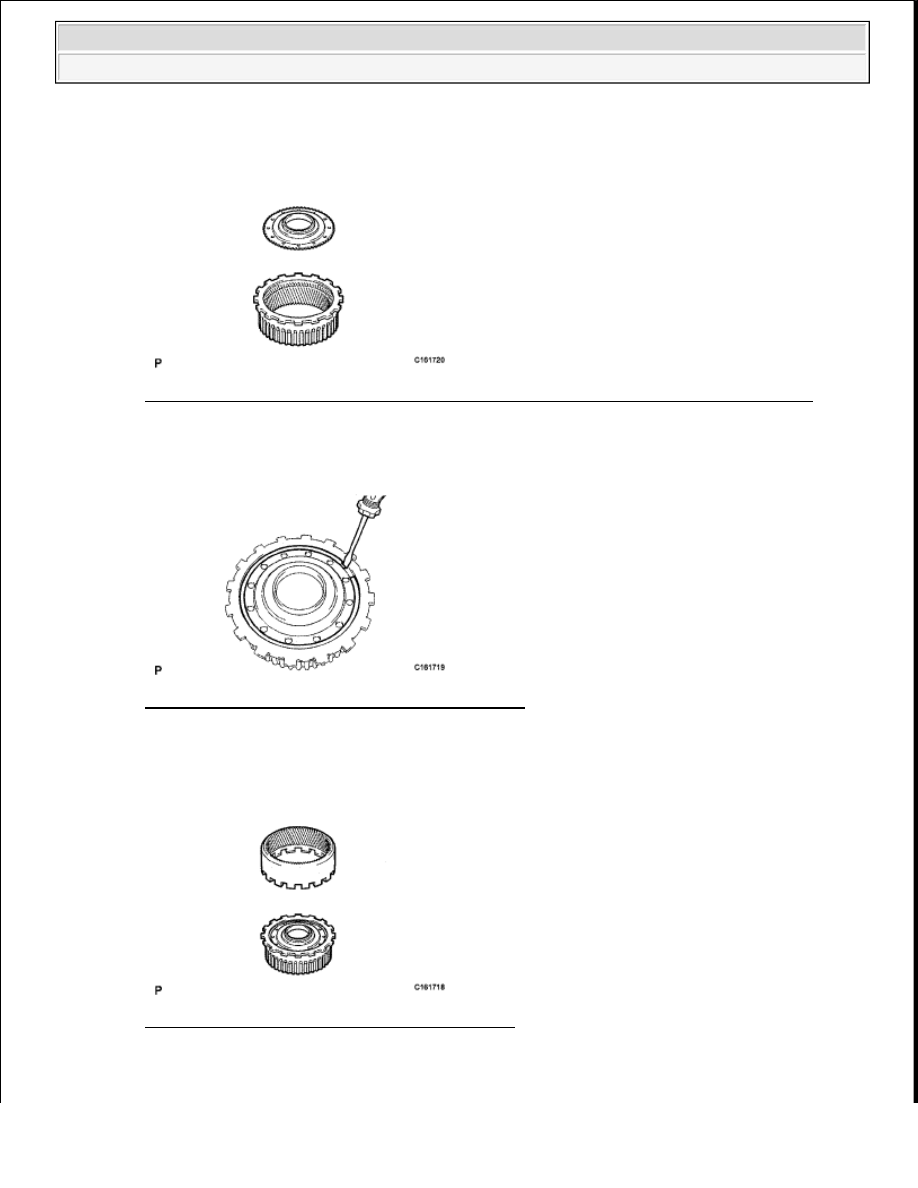

21. INSTALL CENTER PLANETARY RING GEAR

a. Install the front planetary ring gear flange to the center planetary ring gear.

Fig. 549: Identifying Center Planetary Ring Gear & Front Planetary Ring Gear Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, install the snap ring.

Fig. 550: Using Screwdriver To Install Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL FRONT PLANETARY RING GEAR

a. Install the front planetary ring gear to the center planetary ring gear.

Fig. 551: Identifying Front Planetary Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL FRONT PLANETARY RING GEAR WITH FRONT PLANETARY RING GEAR



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































FLANGE SUB-ASSEMBLY AND CENTER PLANETARY RING GEAR

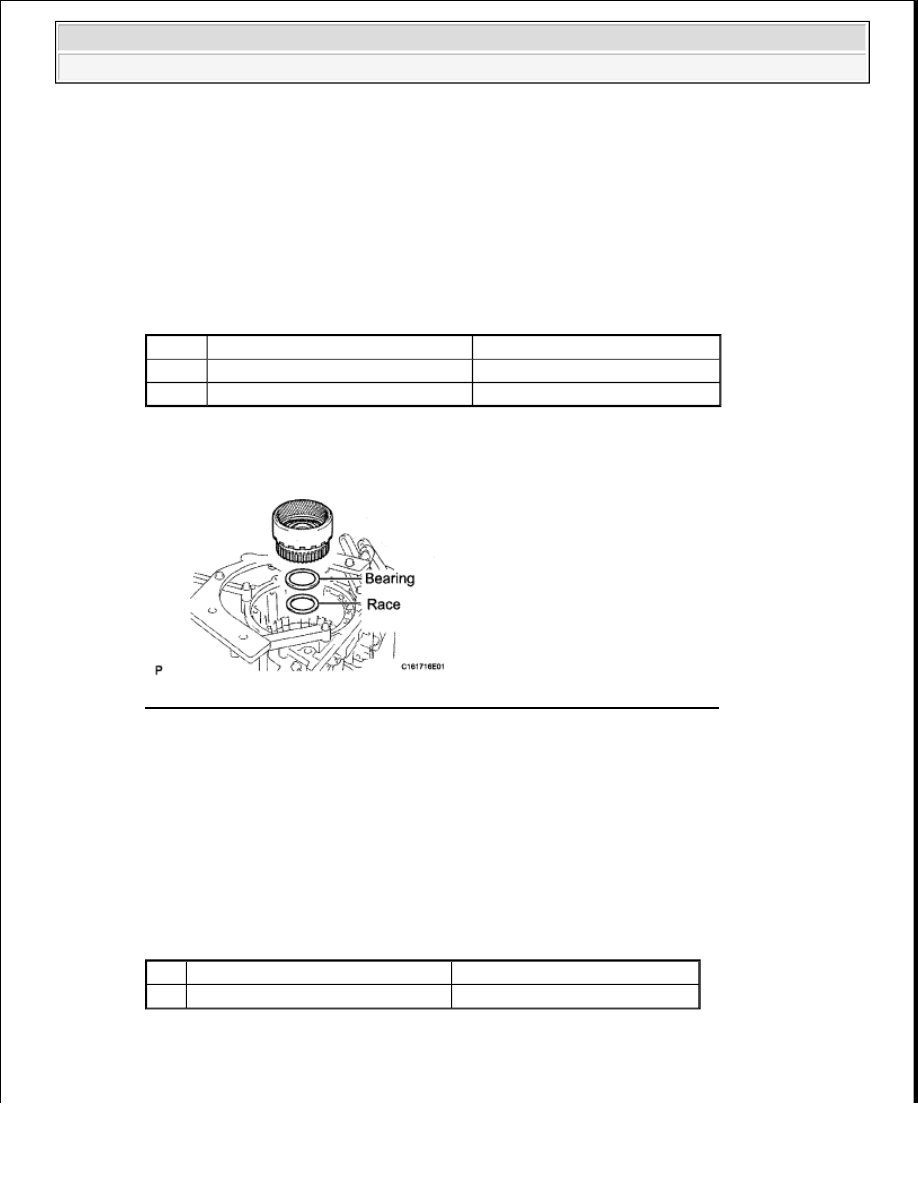

a. Install the thrust bearing race and thrust needle roller bearing.

HINT:

Use a small amount of MP grease to make the thrust bearing and race stay securely in place.

Bearing and race diameter

BEARING AND RACE DIAMETER SPECIFICATION TABLE

b. Install the front planetary ring gear with the front planetary ring gear flange and center planetary

ring gear to the transmission case.

Fig. 552: Identifying Thrust Bearing Race & Thrust Needle Roller Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL FRONT PLANETARY GEAR ASSEMBLY

a. Install the No. 2 planetary carrier thrust washer to the front planetary gear.

HINT:

Use a small amount of MP grease to make the thrust washer stay securely in place.

Bearing race diameter

BEARING RACE DIAMETER SPECIFICATION TABLE

Item

Inside

Outside

Race

65.4 to 65.6 mm (2.57 to 2.58 in.) 85.6 to 86.0 mm (3.37 to 3.39 in.)

Bearing 62.9 to 63.1 mm (2.476 to 2.484 in.) 82.3 to 82.6 mm (3.24 to 3.25 in.)

Item

Inside

Outside

Race 55.0 to 55.2 mm (2.165 to 2.173 in.) 68.8 to 69.3 mm (2.71 to 2.73 in.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































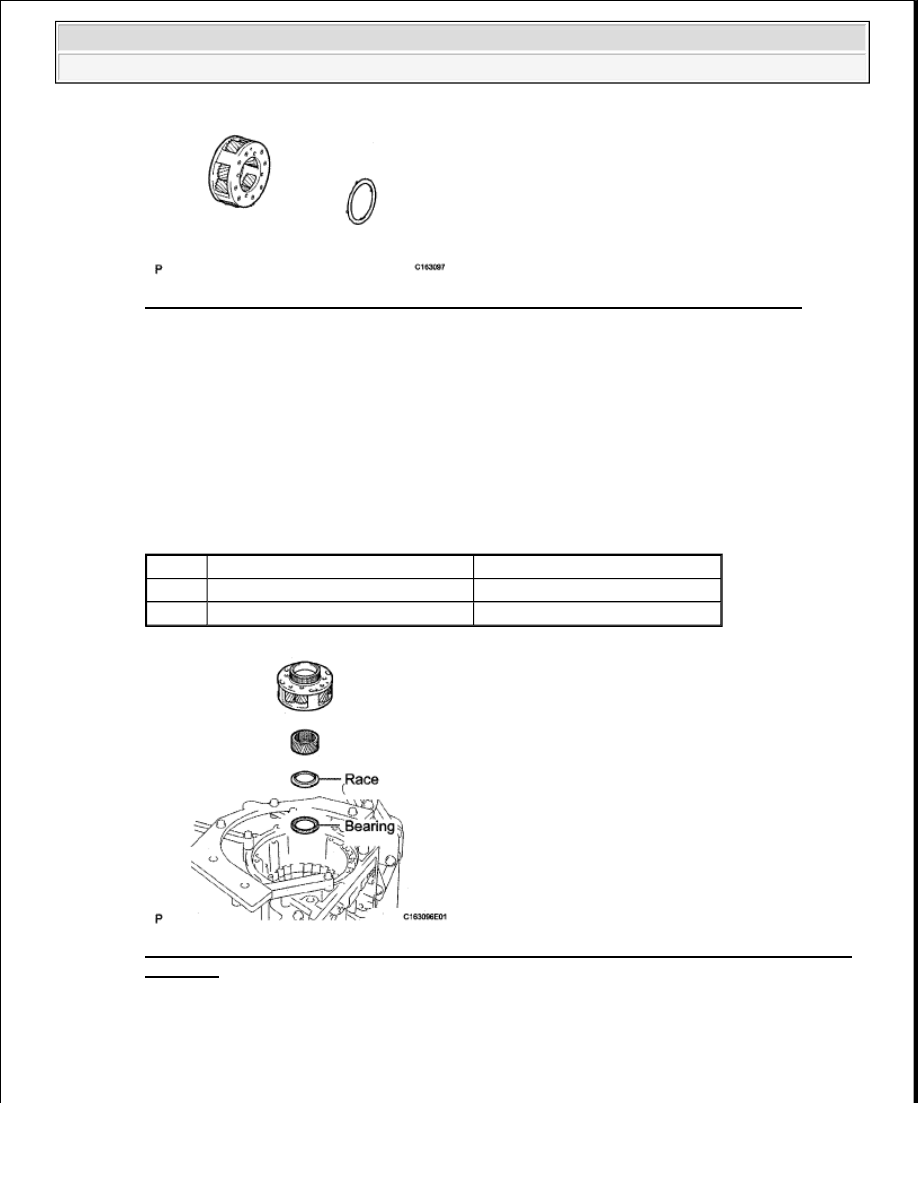

Fig. 553: Identifying No. 2 Planetary Carrier Thrust Washer & Front Planetary Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the thrust needle roller bearing, thrust bearing race, front planetary sun gear and front

planetary gear.

HINT:

Use a small amount of MP grease to make the thrust bearing and race stay securely in place.

Bearing diameter

BEARING DIAMETER SPECIFICATION TABLE

Fig. 554: Identifying Thrust Needle Roller Bearing, Thrust Bearing Race & Front Planetary
Sun Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

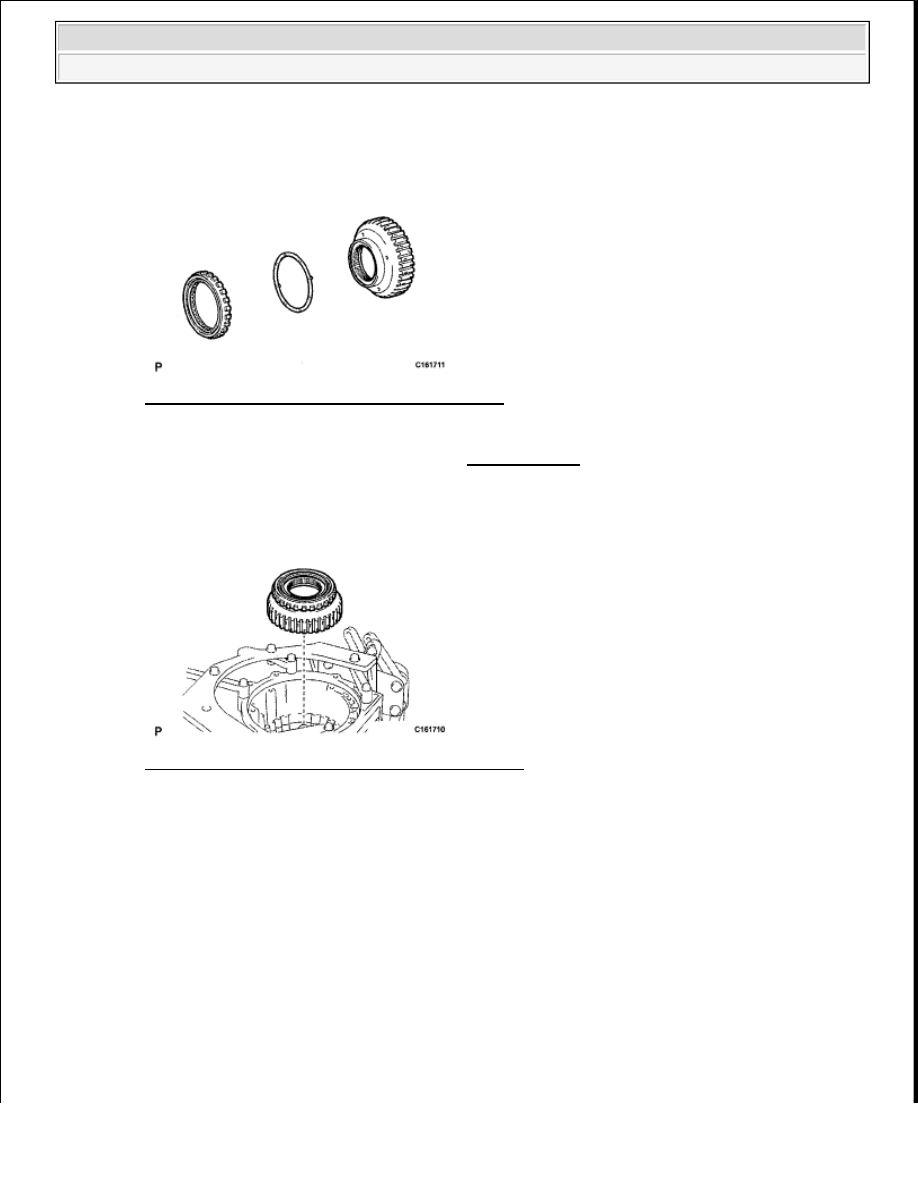

25. INSTALL 1-WAY CLUTCH INNER RACE SUB-ASSEMBLY

a. Apply the No. 1 planetary carrier thrust washer to the 1-way clutch inner race, and then install them

to the 1-way clutch.

Item

Inside

Outside

Bearing 54.6 to 54.8 mm (2.15 to 2.16 In.) 70.0 to 70.5 mm (2.76 to 2.78 in.)

Race 55.0 to 55.2 mm (2.165 to 2.173 In.) 68.8 to 69.3 mm (2.71 to 2.73 in.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































HINT:

Use a small amount of MP grease to make the thrust washer stay securely in place.

Fig. 555: Identifying 1-Way Clutch Inner Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSPECT 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

27. INSTALL 1-WAY CLUTCH ASSEMBLY WITH 1-WAY CLUTCH INNER RACE SUB-

ASSEMBLY

a. Install the 1-way clutch with 1-way clutch inner race to the transmission case.

Fig. 556: Identifying 1-Way Clutch & Inner Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL NO. 1 BRAKE DISC SET

a. Install the 4 plates, 4 discs and flange.

Install in order:

P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc
