Toyota Tundra. Manual - part 2886

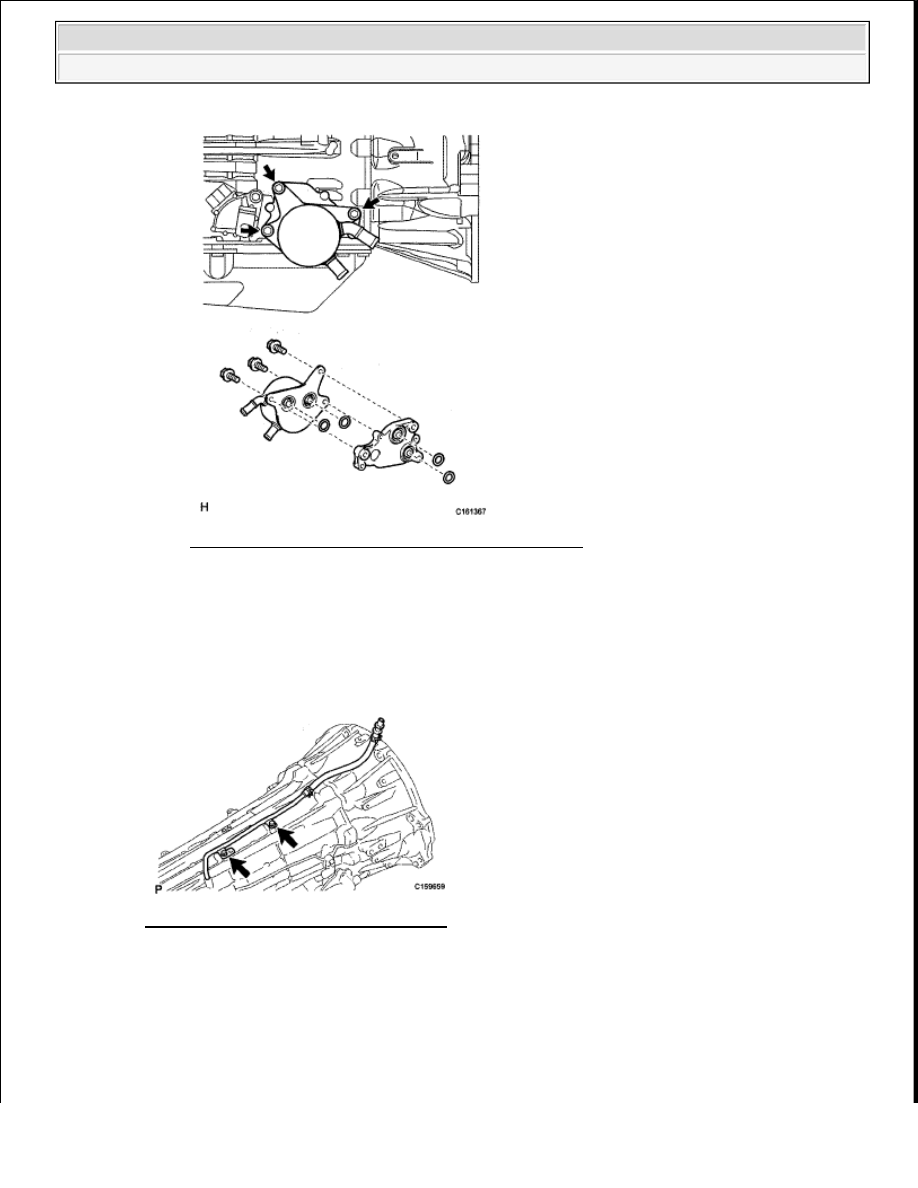

Fig. 381: Locating Harness Clamp Bracket & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE AUTOMATIC TRANSMISSION BREATHER TUBE

a. Remove the 2 bolts.

b. Remove the breather tube.

c. Remove the O-ring from the tube.

Fig. 382: Locating Breather Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE AUTOMATIC TRANSMISSION HOUSING

a. Remove the 14 bolts.

b. Remove the transmission housing.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































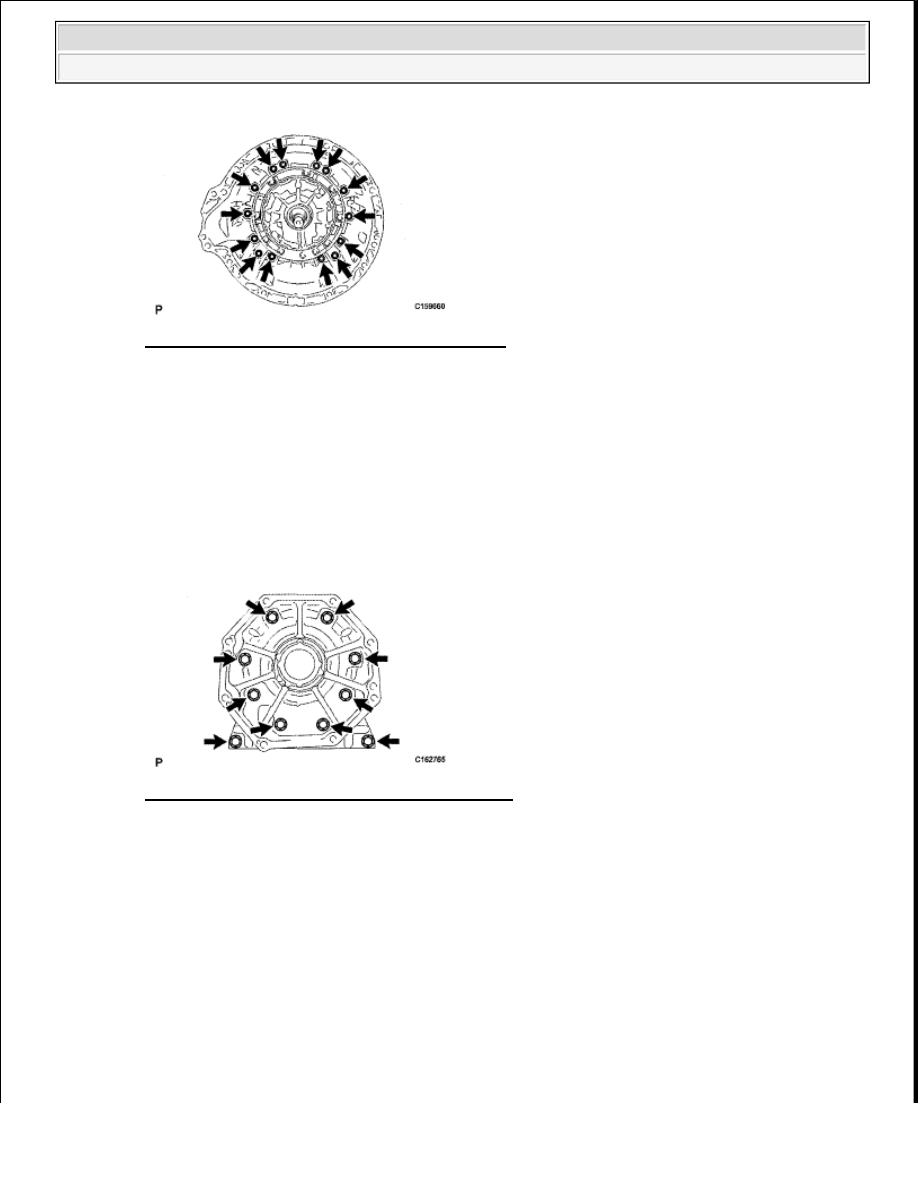

Fig. 383: Locating Transmission Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR ADAPTOR TRANSFER

a. Remove the 10 bolts.

b. Remove the rear adaptor transfer.

HINT:

Tap on the circumference of the extension housing with a plastic-faced hammer to remove the rear
adaptor transfer.

Fig. 384: Locating Rear Adaptor Transfer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE TRANSMISSION CASE ADAPTOR OIL SEAL

a. Using a screwdriver, pry out the oil seal.

NOTE:

Be careful not to damage the rear adaptor transfer. Wrap the tip of
the screwdriver with tape.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































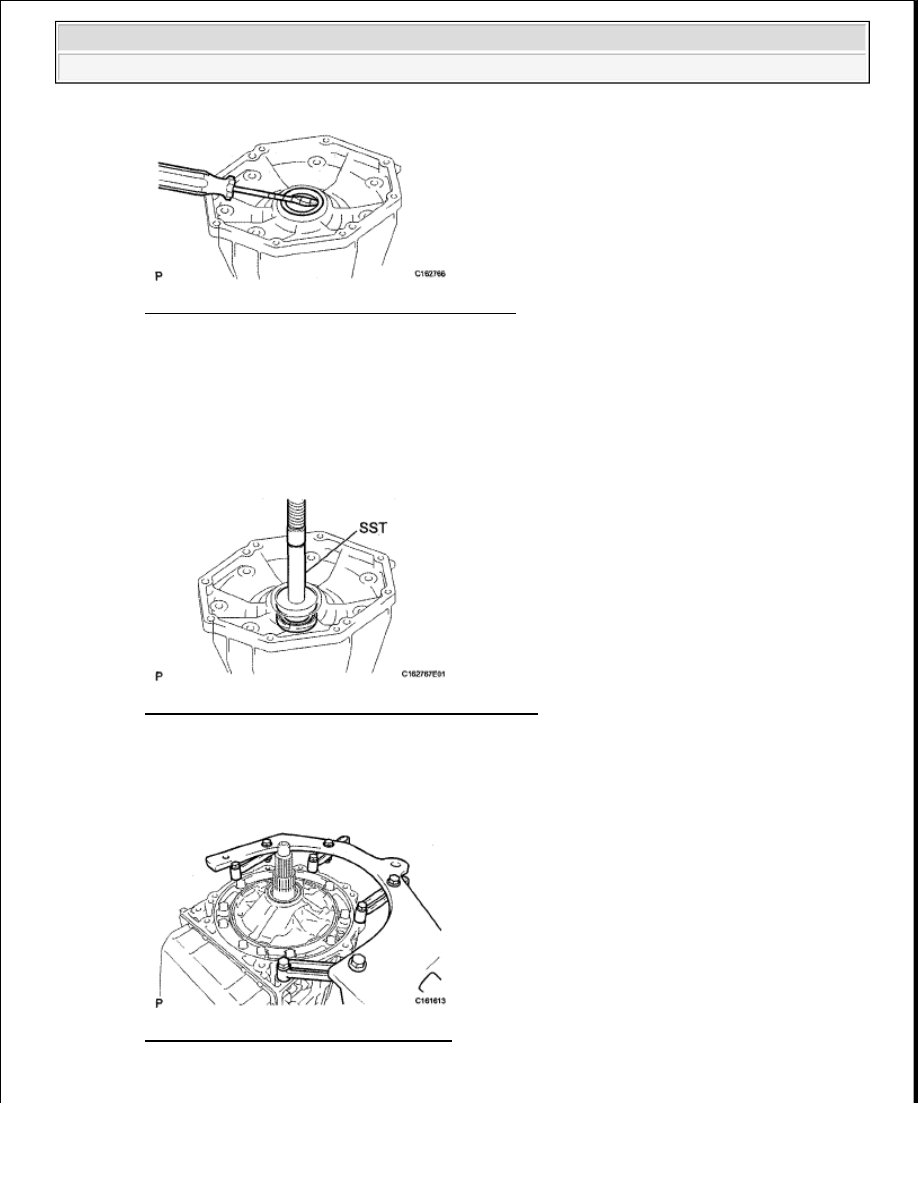

Fig. 385: Prying Out Oil Seal Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE TRANSFER CASE ADAPTER RADIAL BALL BEARING

a. Using a screwdriver, remove the snap ring.

b. Using SST and a press, press out the bearing.

SST 09950-60010 (09951-00650), 09950-70010 (09951-07150)

Fig. 386: Using Screwdriver To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. FIX AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY

a. Install the transmission case on the overhaul attachment.

Fig. 387: Identifying Transmission Case
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































11. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

a. Remove the drain plug, 12 bolts, oil pan and gasket.

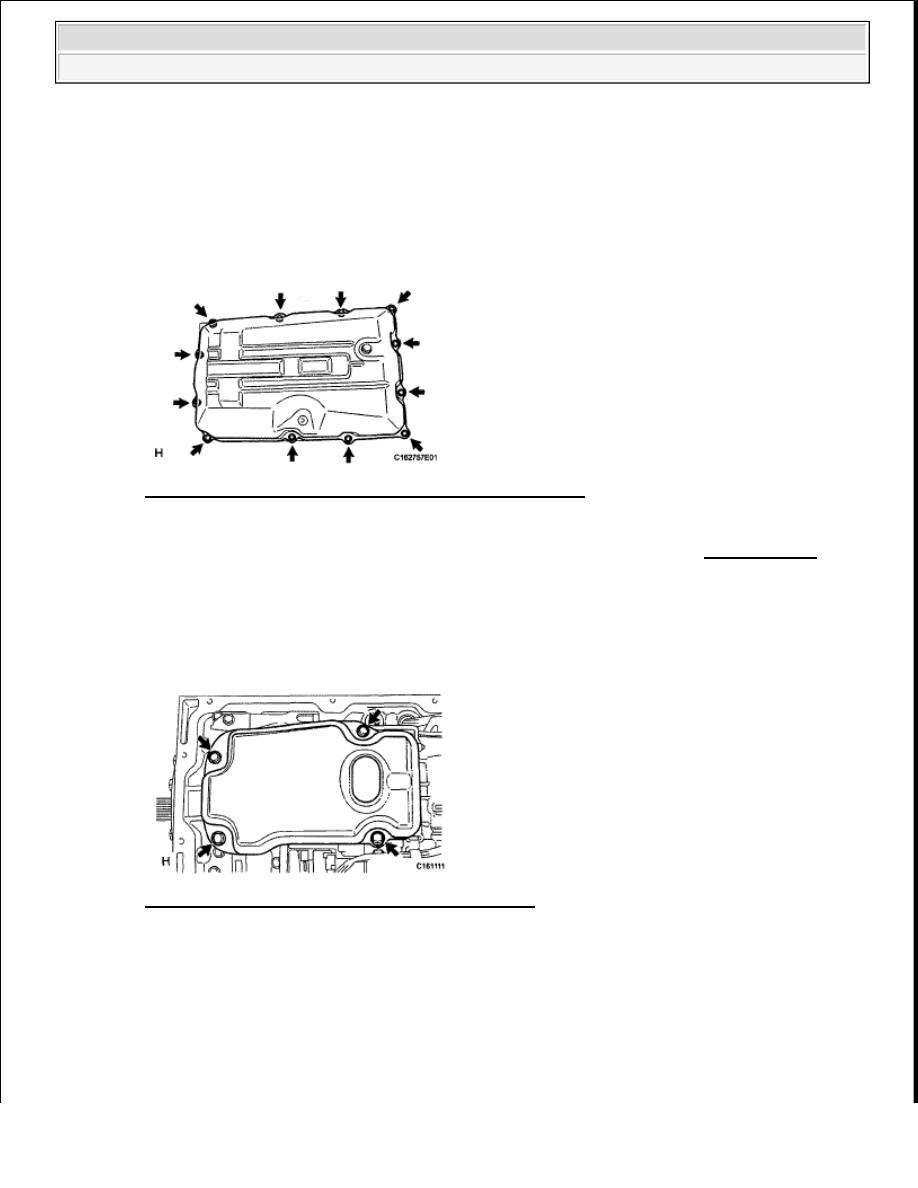

Fig. 388: Locating Automatic Transmission Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSPECT AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY (See INSPECTION )

13. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

a. Turn over the transmission.

b. Remove the 4 bolts and oil strainer from the valve body.

c. Remove the O-ring from the oil strainer.

Fig. 389: Identifying Valve Body Oil Strainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE TRANSMISSION WIRE

a. Remove the 2 bolts and 2 temperature sensor clamps.

b. Disconnect the 2 ATF temperature sensors.

c. Disconnect the 9 connectors from the solenoid valves.

NOTE:

Do not turn the transmission over as this will contaminate the valve body
with foreign matter on the bottom of the pan.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
