Fig. 354: Identifying Transmission Control Cable Replacement Components (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

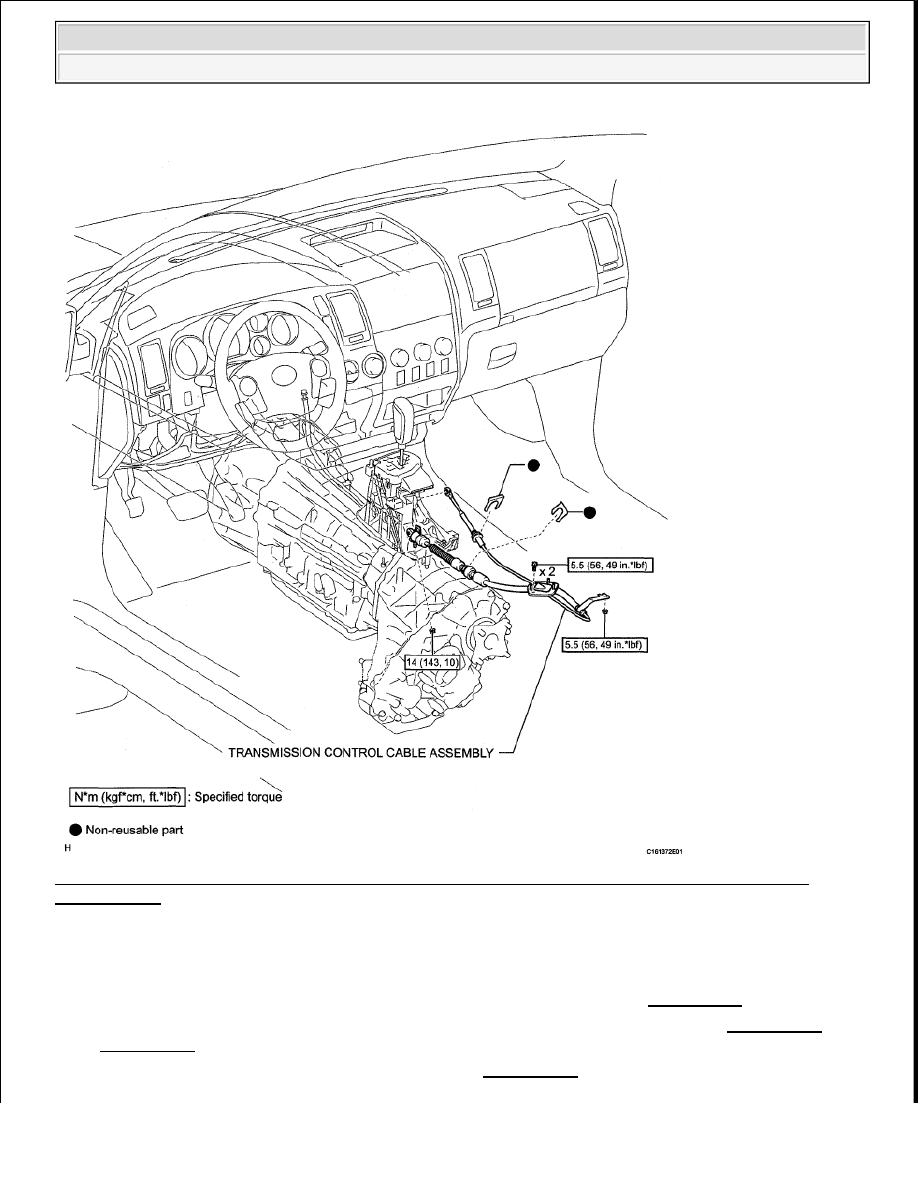

Fig. 355: Identifying Transmission Control Cable Replacement Components (3 Of 3) With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL and

REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

6. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

7. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE CONSOLE REAR END PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE CONSOLE BOX CARPET

10. REMOVE REAR CONSOLE BOX ASSEMBLY (See REMOVAL )

11. REMOVE FRONT CONSOLE BOX (See REMOVAL )

12. REMOVE TRANSMISSION CONTROL CABLE ASSEMBLY

a. Move the shift lever to the N position.

b. Disconnect transmission control cable end from the shift lever.

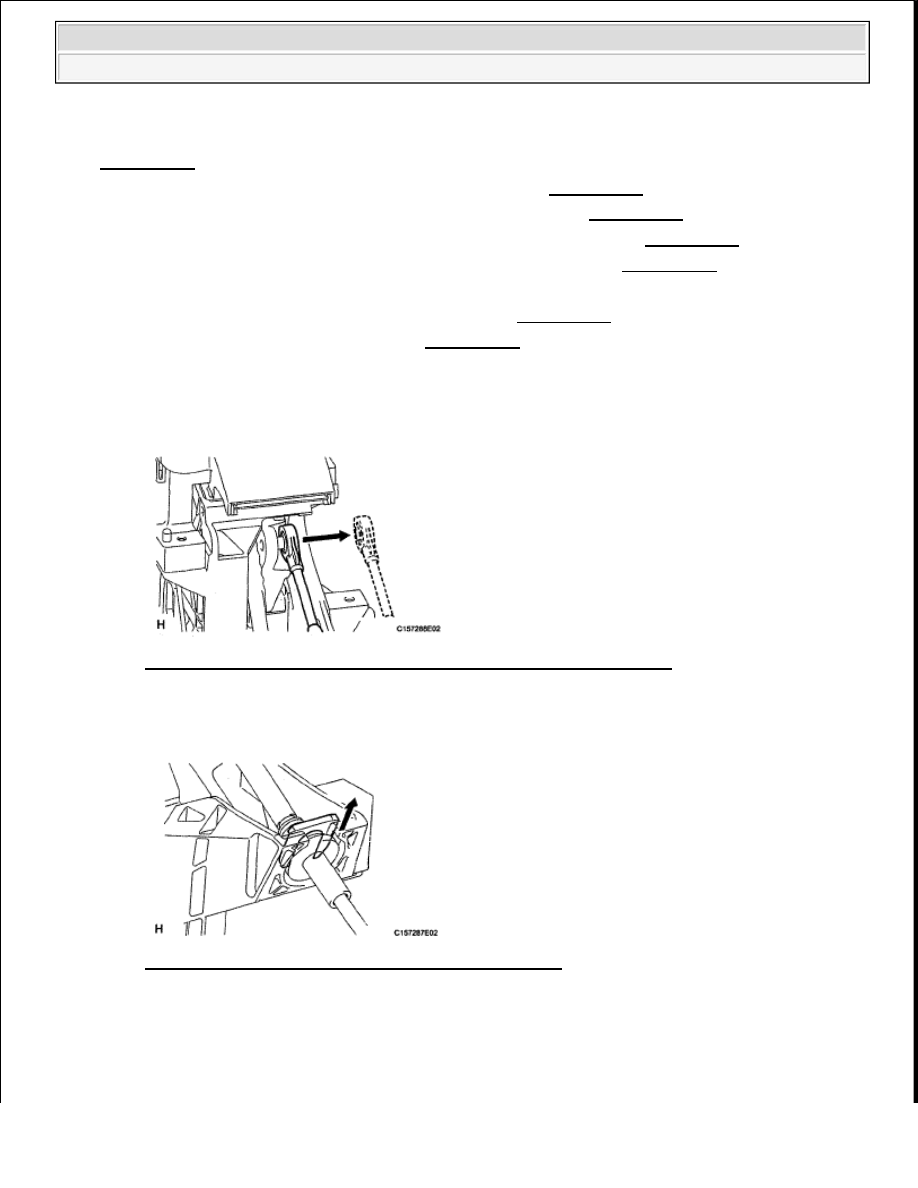

Fig. 356: Identifying Transmission Control Cable End & Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the clip and disconnect the transmission control cable from the shift lever retainer.

Fig. 357: Identifying Transmission Control Cable Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the nut and clip, and disconnect the transmission control cable from the automatic

transmission.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

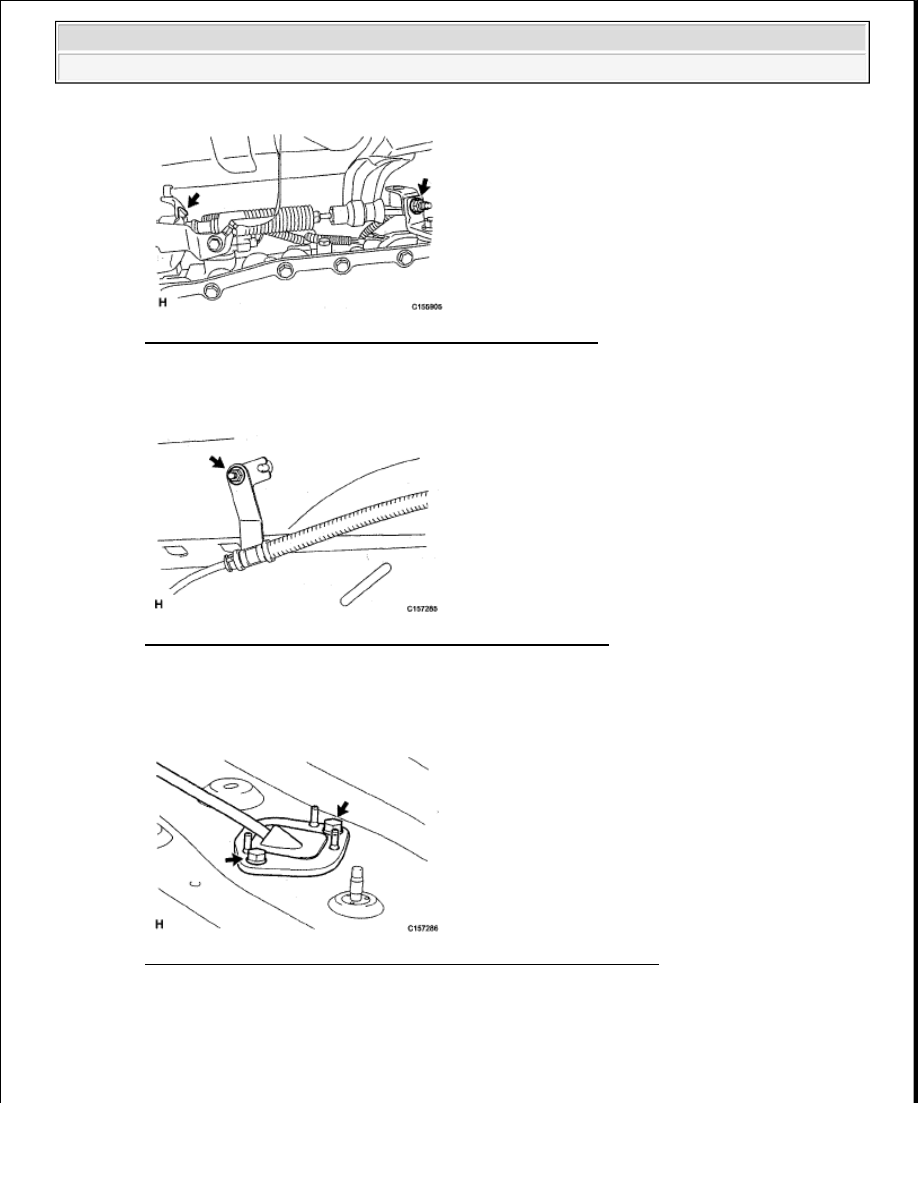

Fig. 358: Locating Transmission Control Cable Nut & Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the nut and disconnect the transmission control cable support.

Fig. 359: Locating Transmission Control Cable Support Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the 2 bolts and remove the column shift transmission control cable toward the vehicle

interior.

Fig. 360: Locating Column Shift Transmission Control Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TRANSMISSION CONTROL CABLE ASSEMBLY

a. Insert the floor shift transmission control cable from the vehicle interior, and install the cable



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
