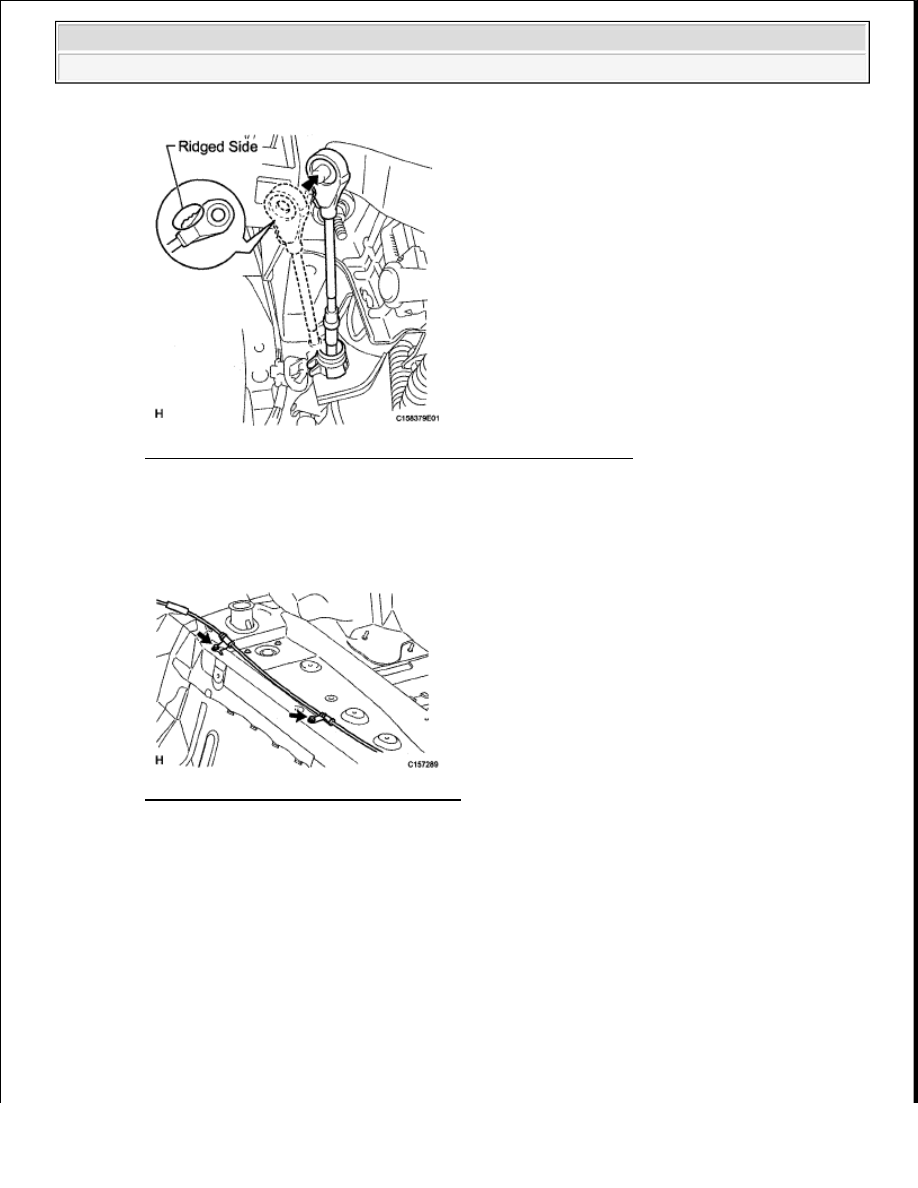

Fig. 348: Identifying Column Shift Transmission Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the 2 cable clamps with the 2 bolts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 349: Locating Cable Clamps & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Return the floor carpet front LH side to its original position.

f. Move the shift lever to the N position.

g. Turn the control shaft lever counterclockwise until it stops, and then turn it clockwise 2 notches to

set it to the N position.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

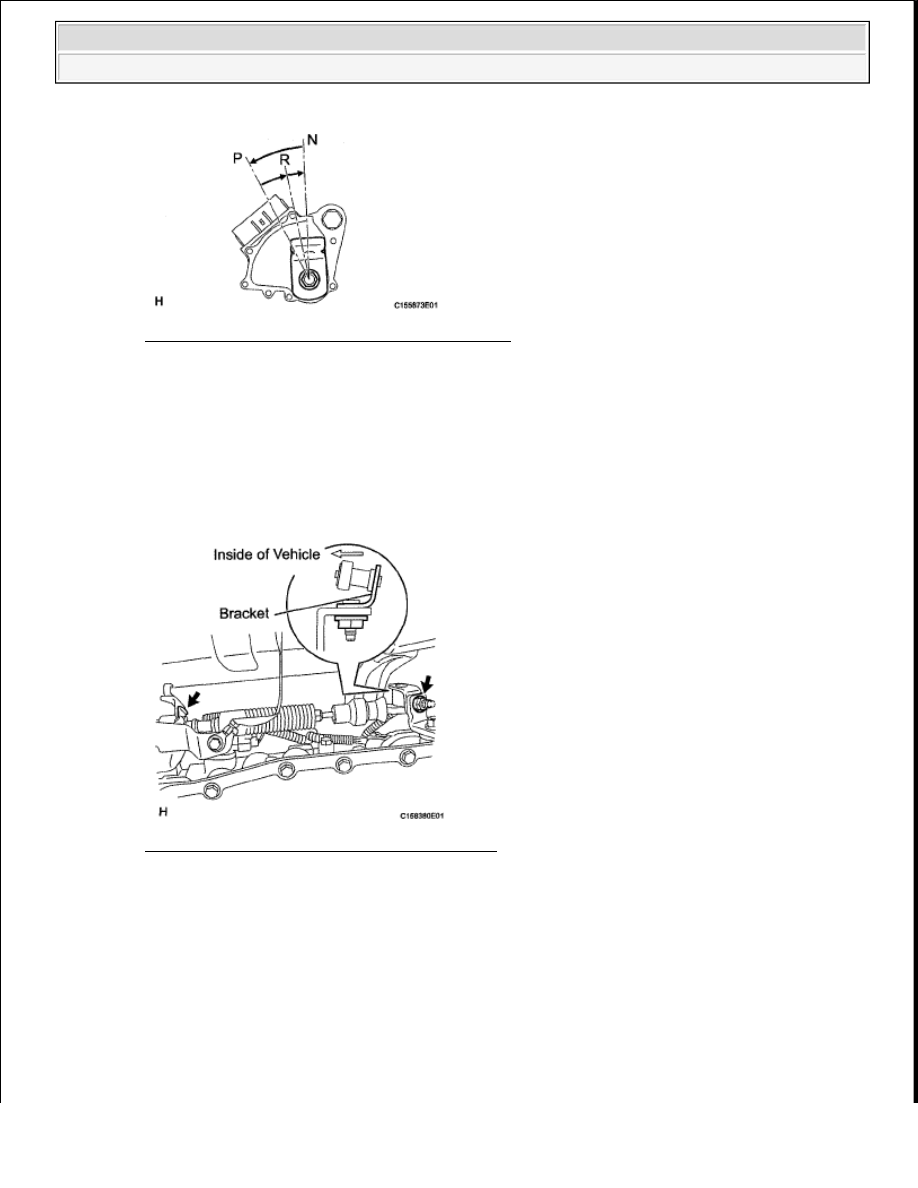

Fig. 350: Identifying Control Shaft Lever Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Connect the control cable with a new clip and the nut.

Torque: 14 N*m (143 kgf*cm, 10 ft.*lbf)

Fig. 351: Locating Control Cable Nut & Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Connect the transmission control cable support with the nut.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

NOTE:

When connecting the cable to the transmission control shaft lever,
make sure the cable's L bracket faces the inside of the vehicle.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































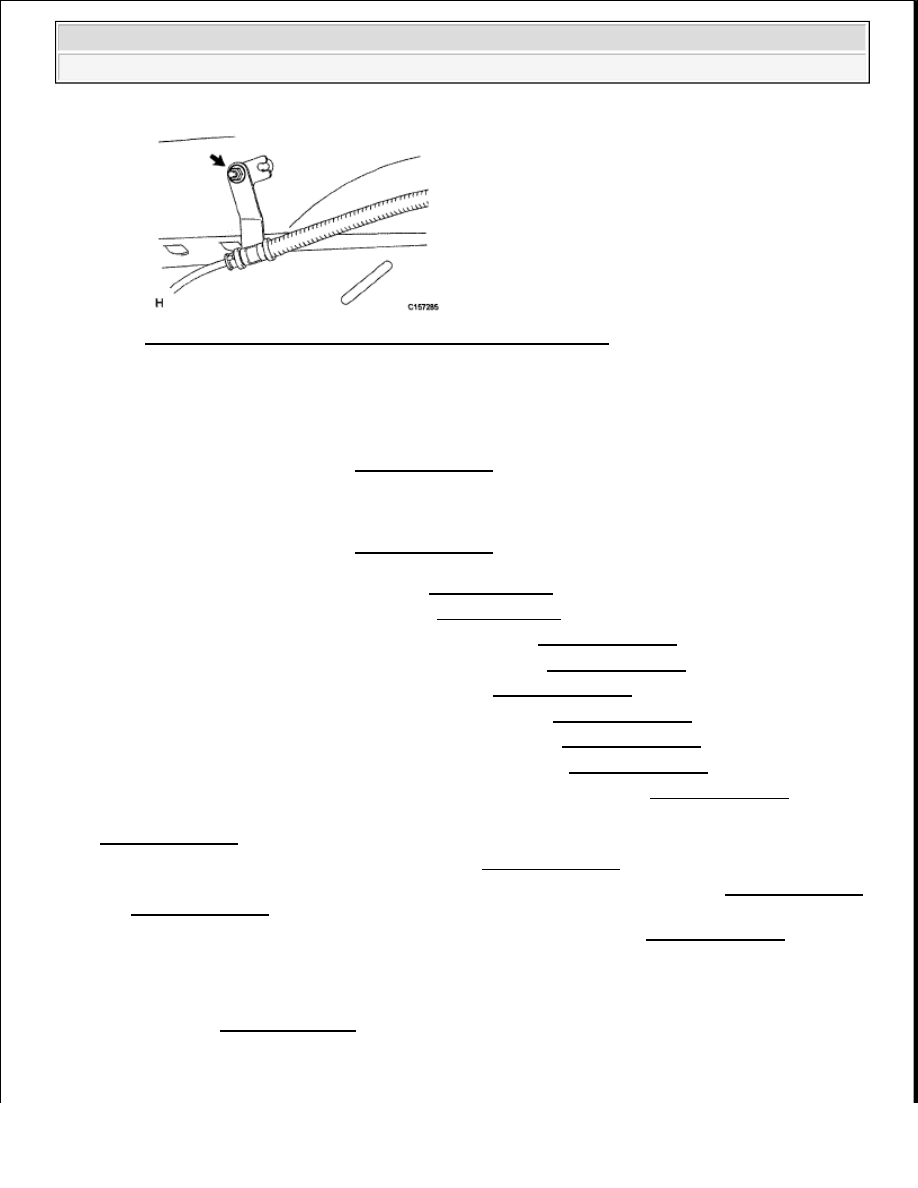

Fig. 352: Locating Transmission Control Cable Support Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT SEAT ASSEMBLY LH

a. for Power Seat Type:

Install the front seat LH (see INSTALLATION ).

b. for Manual Seat Type:

Install the front seat LH (see INSTALLATION ).

3. ADJUST SHIFT LEVER POSITION (See ADJUSTMENT )

4. INSPECT SHIFT LEVER POSITION (See ADJUSTMENT )

5. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

6. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )

7. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

8. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

9. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

10. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

11. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

12. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

13. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

14. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

and INSTALLATION )

15. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

16. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

TRANSMISSION CONTROL CABLE (FOR FLOOR SHIFT TYPE)

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































COMPONENTS

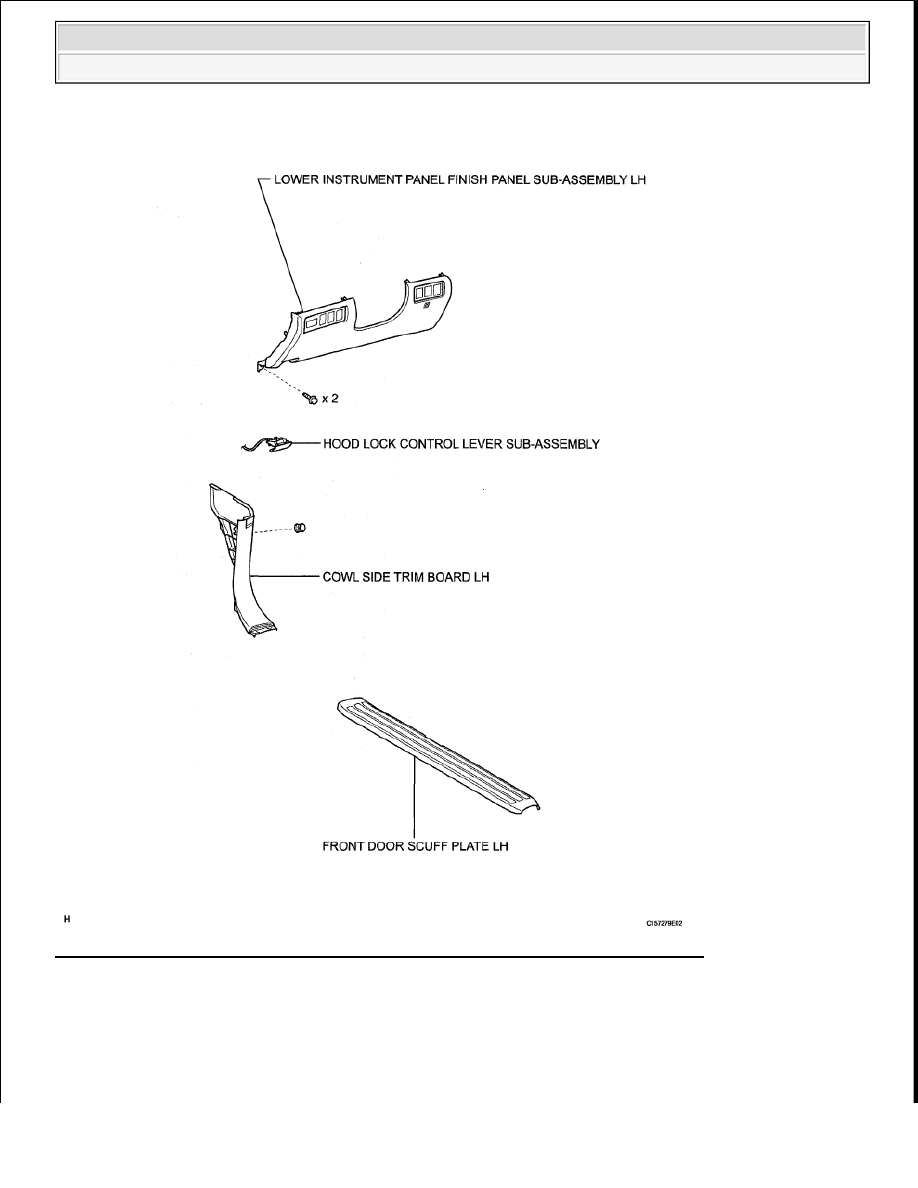

Fig. 353: Identifying Transmission Control Cable Replacement Components (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
