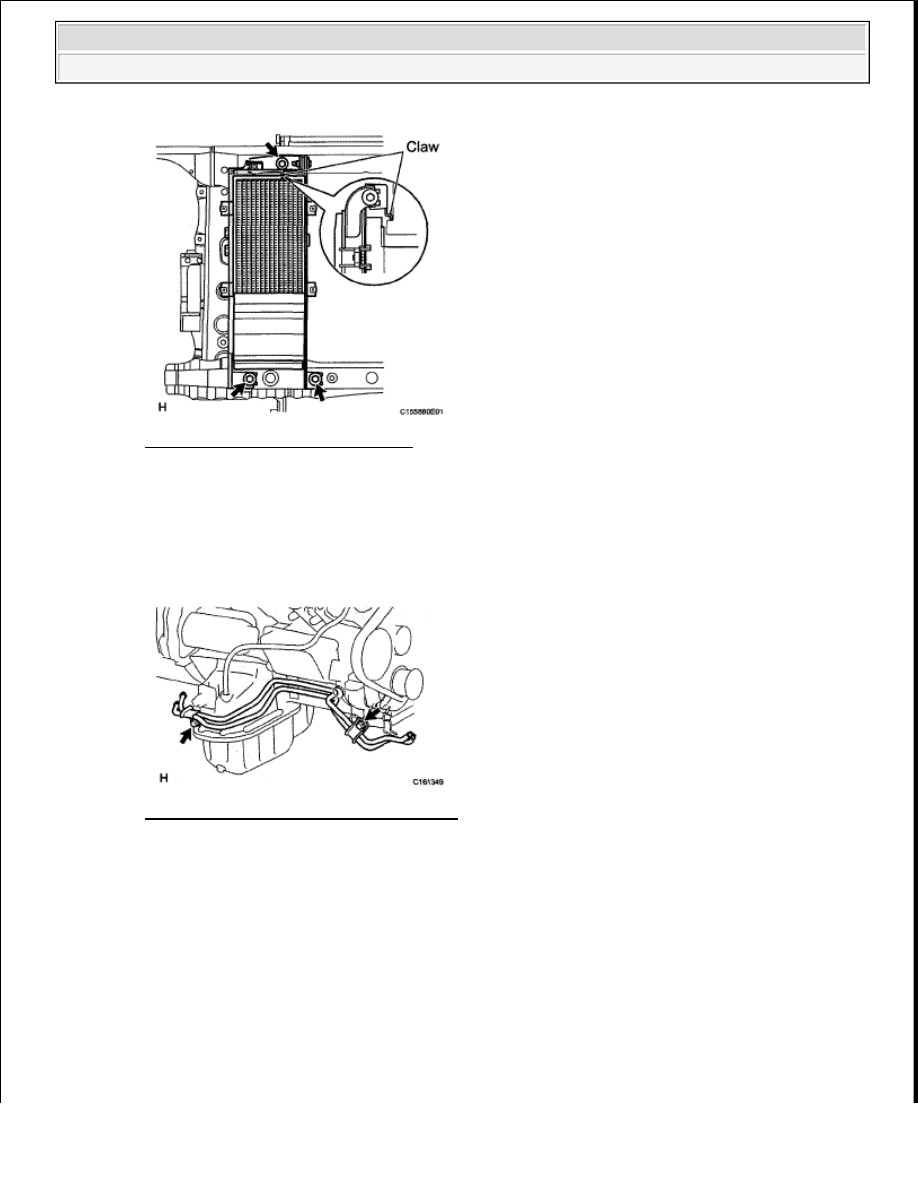

Fig. 224: Locating Oil Cooler Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL OIL COOLER TUBE

a. Install the oil cooler tube with the 2 bolts.

Torque: 14 N*m (143 kgf*cm, 10 ft.*lbf)

Fig. 225: Locating Oil Cooler Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT TRANSMISSION OIL COOLER HOSE

a. Connect the inlet No. 1 oil cooler hose and outlet No. 1 oil cooler hose as shown below.

b. Pass the 2 hoses through the flexible hose clamp and close the clamp as shown below.

NOTE:

Make sure the pinching portion of each clip is facing the direction
shown below.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

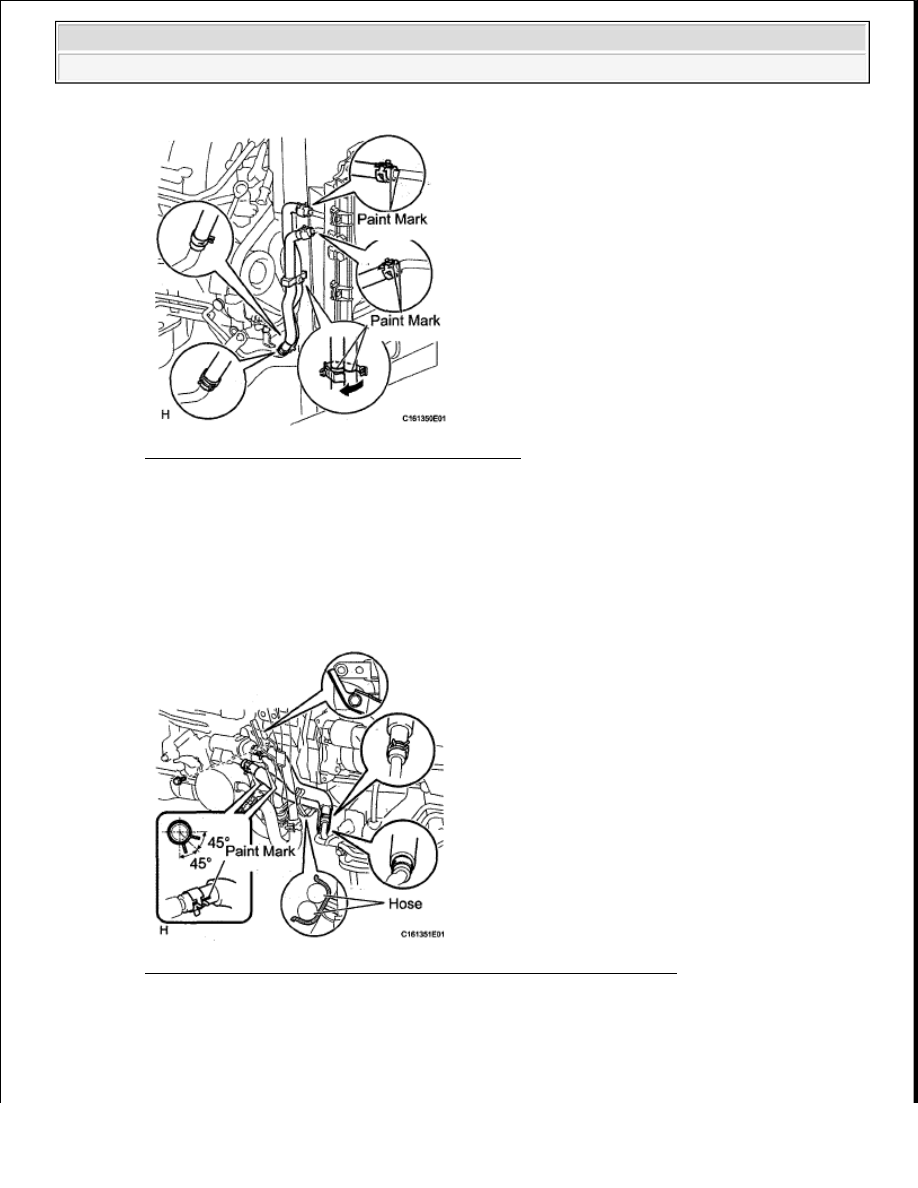

Fig. 226: Locating Transmission Oil Cooler Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the inlet No. 2 transmission oil cooler hose and outlet No. 2 transmission oil cooler hose.

Fig. 227: Identifying No. 2 Transmission Oil Cooler Hose Paint Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the bolt to fix the water by-pass pipe in place.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

NOTE:



Make sure the pinching portion of each clip is facing the
direction shown below.



Make sure the paint portion of each hose is facing outward.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































4. ADD AUTOMATIC TRANSMISSION FLUID

a. Add automatic transmission fluid (see ADJUSTMENT ).

5. INSTALL FRONT BUMPER ASSEMBLY

a. for Steel Type:

Install the front bumper (see INSTALLATION ).

b. for Resin Type:

Install the front bumper (see INSTALLATION ).

SHIFT LEVER ASSEMBLY (FOR COLUMN SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 228: Identifying Shift Lever Assembly Replacement Components With Torque Specifications (1 Of
3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
