TESTER CONNECTION SPECIFIED CONDITION TABLE

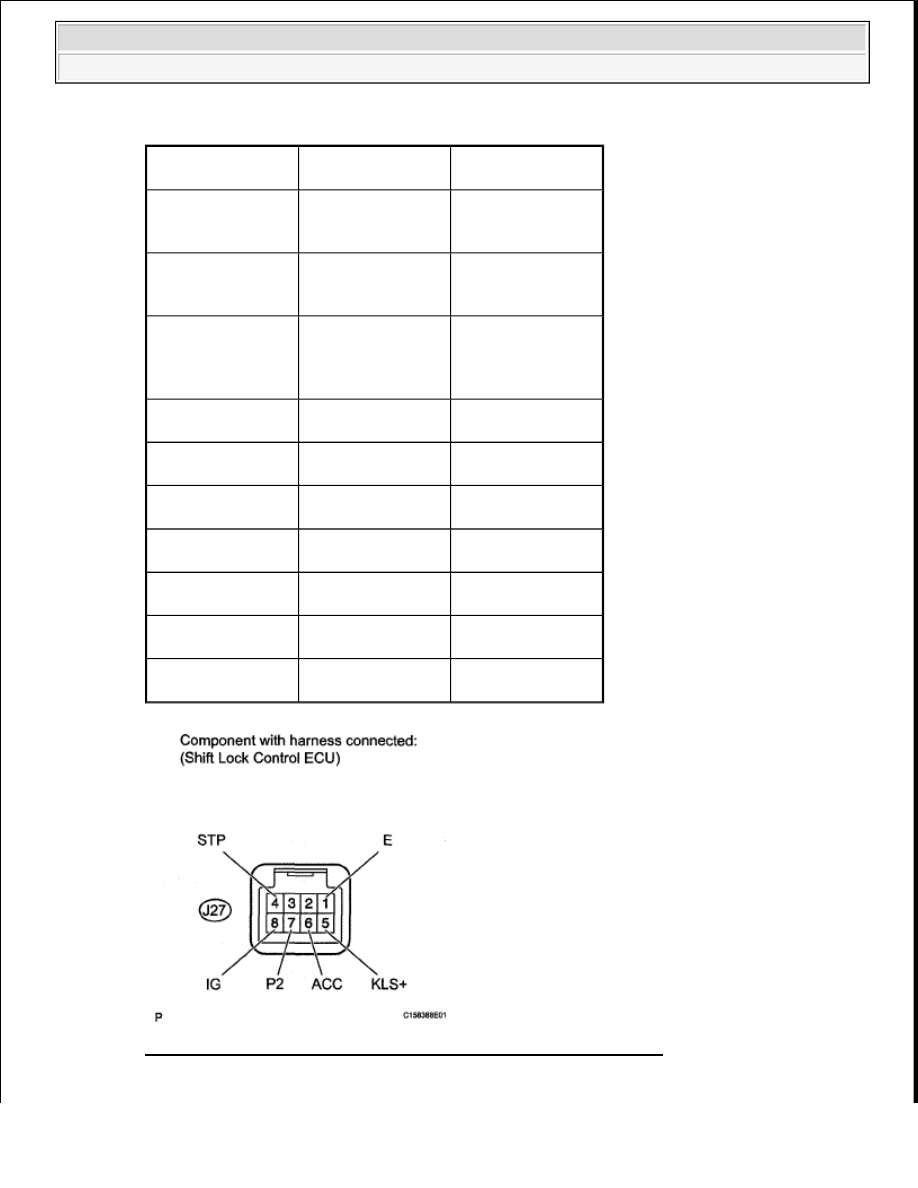

Fig. 213: Identifying Shift Lock Control ECU Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection Switch Condition

Specified

Condition

J27-5 (KLS+) - J27-

1 (E)

Ignition switch

ACC and shift lever

on P

Below 1 V

J27-5 (KLS+) - J27-

1 (E)

Ignition switch

ACC and shift lever

not on P

7.5 to 11 V

J27-5 (KLS+) - J27-

1 (E)

Ignition switch

ACC and shift lever

not on P (after

approx. 1 second)

6 to 9 V

J27-6 (ACC) - J27-1

(E)

Ignition switch ON

10 to 14 V

J27-6 (ACC) - J27-1

(E)

Ignition switch

ACC

10 to 14 V

J27-6 (ACC) - J27-1

(E)

Ignition switch OFF

Below 1 V

J27-4 (STP) - J27-1

(E)

Brake pedal

depressed

10 to 14 V

J27-4 (STP) - J27-1

(E)

Brake pedal

released

Below 1 V

J27-8 (IG) - J27-1

(E)

Ignition switch ON

10 to 14 V

J27-8 (IG) - J27-1

(E)

Ignition switch OFF

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































If the result is not as specified, replace the shift lock control ECU.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the shift lock control ECU.

6. CHECK SHIFT LOCK SOLENOID (for Column Shift Type)

a. Disconnect the transmission control switch connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the shift lock solenoid.

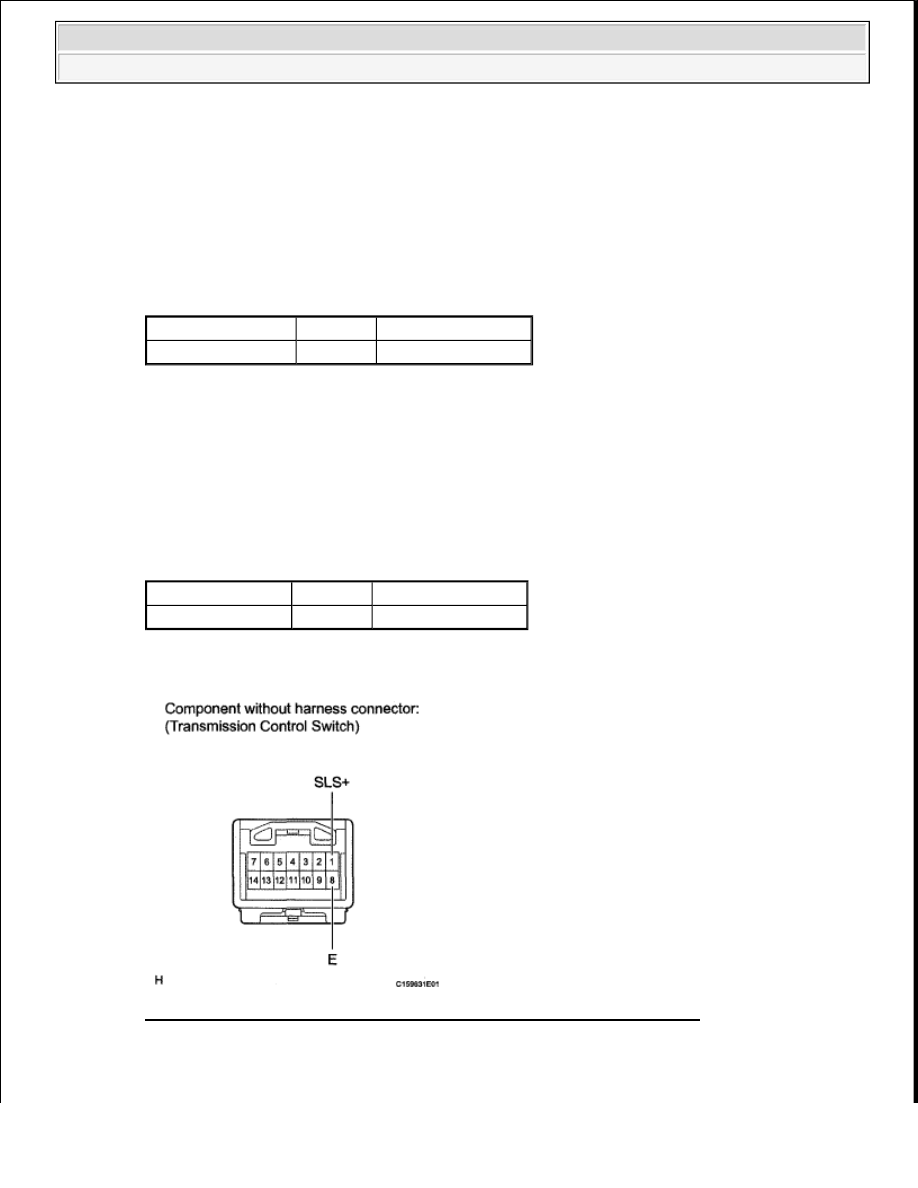

Fig. 214: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. CHECK SHIFT LOCK SOLENOID (for Floor Shift Type)

NOTE:

Do not disconnect the shift lock control ECU connector.

Tester Connection Condition Specified Condition

1 (E) - Body ground Always

Below 1 ohms

Tester Connection Condition Specified Condition

1 (SLS+) - 8 (E)

Always

24 to 26 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Disconnect the shift lock solenoid connector from the shift lock control ECU.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the floor shift assembly.

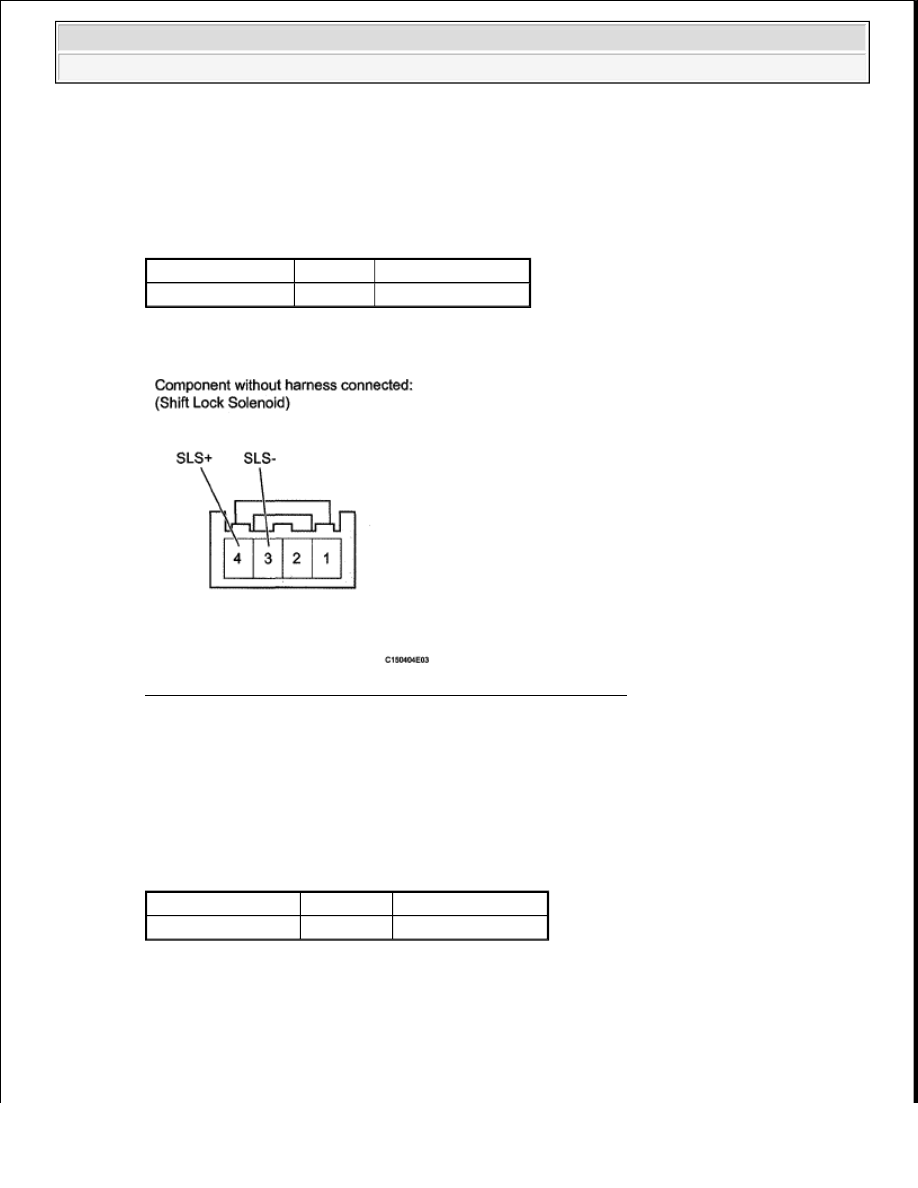

Fig. 215: Identifying Shift Lock Solenoid Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. CHECK KEY INTERLOCK SOLENOID

a. Disconnect the solenoid connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the solenoid.

c. Connect the battery's positive (+) lead to terminal 1 (SOL+) and the battery's negative (-) lead to

terminal 2 (SOL-).

Check that the operating noise of the solenoid can be heard.

Tester Connection Condition Specified Condition

4 (SLS+) - 3 (SLS-) Always

101 to 123 ohms

Tester Connection Condition Specified Condition

1 (SOL+) - 2 (SOL-) 20°C (68°F)

14.4 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































If the result is not as specified, replace the solenoid.

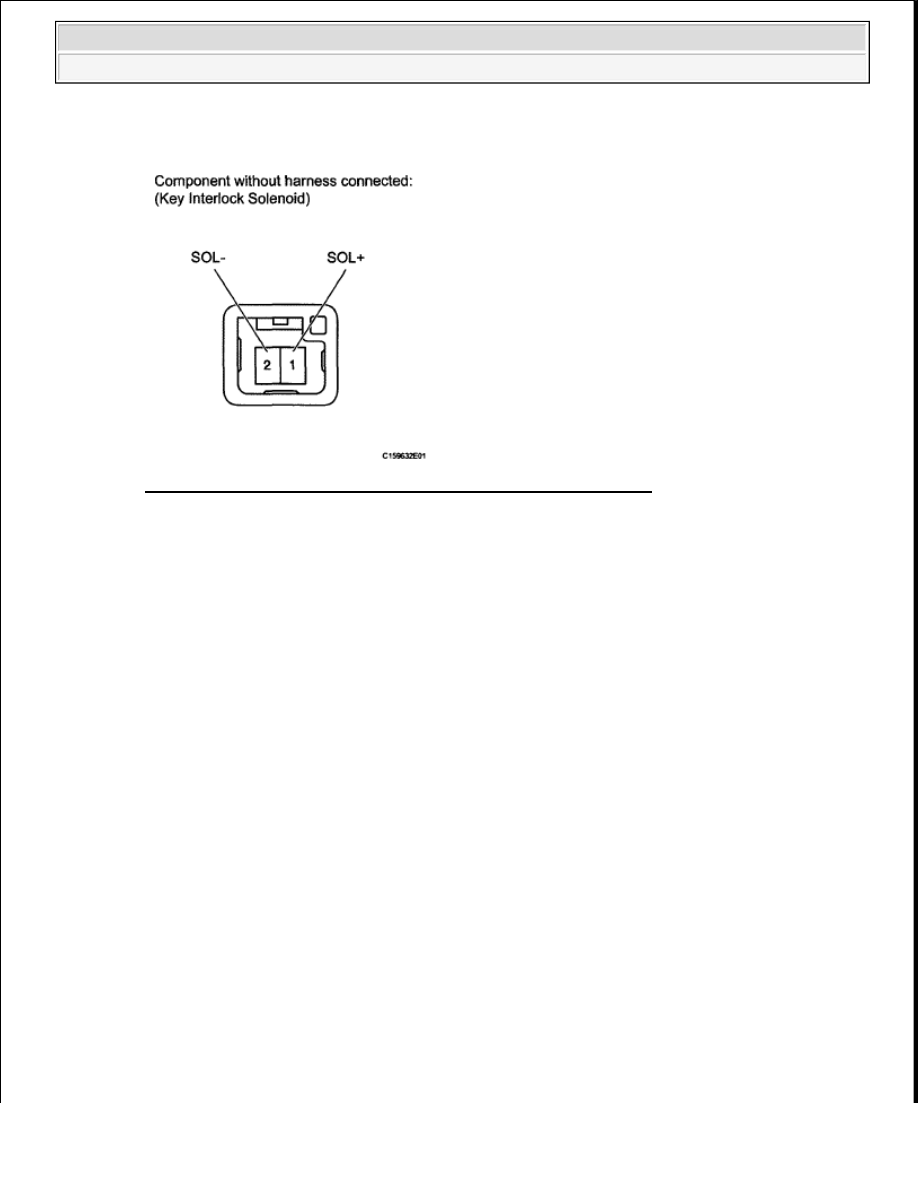

Fig. 216: Identifying Key Interlock Solenoid Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
